FOIRE AUX QUESTIONS - Electra Magic 24V THETFORD

Comment installer la toilette Electra Magic 24V ?

Suivez la procédure : enlevez l'ancien cabinet et le joint de bride, fixez le nouveau joint (lèvre vers le bas), alignez le cabinet sur la bride de sol, serrez les écrous d'un à deux tours, raccordez l'arrivée d'eau en 1/2 po NPT, puis vérifiez les fuites.

Quelle tension d'alimentation est requise ?

L'alimentation est en 24 V continu. Assurez-vous que votre VR fournit cette tension au niveau du branchement.

Que faire si la chasse d'eau est faible ?

Maintenez la pédale ou le levier en position ouverte pendant toute la durée de la chasse (2-3 secondes). Si le problème persiste, retirez la conduite d'alimentation et vérifiez le débit (minimum 9,5 L/min).

Comment entretenir la cuvette et les joints ?

Nettoyez avec le produit AquaClean™ de Thetford et une brosse souple. Appliquez du Toilet Seal Lubricant & Conditioner ou du silicone en aérosol sur la pale/bille si la pédale devient dure.

Comment hivériser la toilette ?

Fermez l'alimentation en eau, videz la cuvette, débranchez le tuyau d'alimentation et drainez-le complètement. Utilisez de l'antigel pour VR (potable) et jamais d'antigel automobile.

La cuvette ne retient pas l'eau, que faire ?

Vérifiez les sillons du joint d'étanchéité de la pale/bille pour enlever tout débris. Si le joint est usé, remplacez-le. Assurez-vous que la compression est correcte.

Où trouver les pièces de rechange ?

Les pièces détachées (couvercle, abattant, module d'eau, joint, etc.) sont disponibles chez les détaillants Thetford ou via le service client au 1-800-521-3032.

Comment nettoyer la cuvette sans l'endommager ?

Utilisez uniquement un nettoyant non-abrasif comme AquaClean™ et une brosse à soies souples. Évitez les poudres à récurer, l'acide ou les nettoyants concentrés.

Que faire en cas de fuite d'eau ?

Vérifiez les connexions de la conduite d'alimentation, le dispositif anti-refoulement et les écrous d'assemblage. Si la fuite persiste, remplacez le joint d'étanchéité de la bride ou le raccord évasé.

La garantie est-elle toujours valable si je modifie le produit ?

Toute modification ou utilisation de nettoyants non recommandés peut annuler la garantie. Conservez l'étiquette d'identification et la preuve d'achat.

MODE D'EMPLOI Electra Magic 24V THETFORD

Guide de l'utilisateur du cabinet permanent à chasse d'eau pour VR à eau fraîche

Hand or pedal flush à chasse d'eau manuelle ou par pédale

Pedal flush à chasse d'eau par pédale

Pedal Flush à chasse d'eau par pédale

Consigne de pédale

Aqua-Magic STYLE II & STYLE PLUS

Chin Bowl-Pedal Flush cuvette en céramique - chasse d'eau par pédale

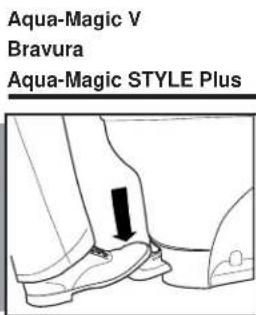

Tof ush, press all the way Pour tirer la chasse, appuyez jusqu'au bout

Aqua-Magic Residence Aqua-Magic STYLE II

Pour ajouter de l'eau, appuyez seulement jusqu'à la moitié

Inscrivez les renseignements relatifs à l'identification du produit ici

Voir la page « Pièces » pour savoir où tracer les étiquettes d’identité et le numéro de série du produit.

REMARQUE: Enlever l'étiquette d'identité et le numéro de série du produit peut annuler votre garantie.

A. À l'arrêt du cabinet: Vérifier les connexions de la conduite d'alimentation au robinet. Serrer au besoin. Si la fuite persiste, replacer le robinet. B. Le dispositif anti-refoulement fuit quand la chasse d'eau est activée : replacer le dispositif anti-refoulement ou le module d'eau, selon le modèle. C. Entre la bride de sol et la toilette: vérifier que les écrous d'accouplement sont bien serrés. Si la fuite se poursuit, enlever la toilette et vérifier la hauteur des écrous d'accouplement. Ajuster au moyen des intercalaires Thetford, s'il y a lieu, à 7/16 po au-dessus du sol. Remplacer le raccord évasé.

2. Laoxetine ne retient pas l'eau :

A. Vérifier et enlever tout débris des sillons du joint d'étanchéité de la pale / bille. B. Vérifier la compression du joint d'étanchéité de la pale / bille cale sur le dispositif. Remplacer le joint s'il est usé.

1. Pédale ou levier manuel plus difficiles à activer qu'à la normale : Appliquer une fine couche de Toilet Seal Lubricant & Conditioner de Thetford ou silicone en aérosol sur la pale / bille. (Note : pour éviter les bris, n'utiliser que ceux qui contient du silicone.)
2. Chasse d'eau faible : Les pédales et les leviers doivent être maintenus en position ouverte pendant tout le temps que la chasse d'eau fonctionne. Une bonne évacuation de l'eau ne devrait pas prendre plus de deux à trois secondes. Si les problèmes persistent, retirer la conduite d'alimentation d'eau et vérifier le débit ; il devrait être d'au moins 10 pintes (9,5 litres) à la minute.

Méthode de drainage

Fermer l'alimentation en eau du VR. Drainer la cuvette de la toilette. Débrancher le tuyau d'alimentation au niveau du robinet. Drainer complètement la conduite d'alimentation en eau.

MISE EN GARDE: pour éviter les bris lorsqu'on utilise de l'air sous pression pour évacuer l'eau des conduits, s'assurer que le robinet est ouvert.

MISE EN GARDE: Si l'eau est gelée à l'intérieur du cabinet, n'essayez pas de la vider avant que la glace ne dégèle.

Méthode antigel

Utiliser l'antigel (potable) pour véhicule de plaisance seulement.

MISE EN GARDE: Ne jamais utiliser les antigels pour voiture.

L'assemblage

Clé réglable Clé polygonale de 1/2 po

Si le plancher est recouvert de tapis :

Coupeur de tapis Un crayon ou de la craie

Plomberie requise :

Pour une bonne chasse, il faut avoir une conduite d'alimentation en eau de 3/8" D. l. avec un débit bon.

Procédure

1. Enlever l'ancien cabinet et le joint d'étanchéité de la bride de sol.
2. Fixer le nouveau joint d'étanchéité de la bride de sol au nouveau cabinet, le côté de la lèvre vers le bas (voir fig. 1).
3. Style Plus et Bravura seulement : Enlever l'enveloppe de protection située à la base de l'unité.

Une fois les boulons de fixation en place, aligner cabinet sur la bride de sol (voir fig. 2). Si le plancher n'est pas recouvert de tapis, aller à l'étape 5.

1. S'il y a du tapis, faire un traité autour du cabinet, le retirer et enlever le tapis de sorte que le plancher soit visible. Il se peut que le tapis qui reste sous la pédale de la chasse d'eau doit être enlevé également.
2. Remplacer la toilette. Installer le nouveau cabinet en appuyant fortement sur le dessus.
3. Serrer les écrous d'un à deux tours supplémentaires pour que le cabinet soit stable. Ne pas serrer excessivement.
4. Raccorder l'arrivée d'eau au robinet de prise d'eau en coude à l'aide de deux de tuyauterie NPT de 1/2 po.
5. Raccorder l'alimentation en eau et tirer la chasse. Vérifier s'il y a des fuites.
6. Modèle Bravura seulement : Installer l'enveloppe de protection (fig. 3). Modèle PLUS seulement : Fixer l'enveloppe de protection à la toilette en appuyant sur la pédale tout en alignant l'orifice sur la pédale et en l'enfonçant fermement dans le socle. Presser les côtes de l'enveloppe de protection sur la toilette et fixer les deux joints toriques aux crochets pour les maintenir en place. Tarauder l'enveloppe sur la pédale pour s'assurer d'engager le double verrou sous le devant de l'enveloppe de protection. (Fig. 4).

Retrait

Suivre les instructions d'installation en commençant par la fin.

Llave inglesa Llave polygonal o trinquete de 1 / 2

Cette toilette est conçue pour être compatible avec les désodorants pour bac à eaux usées de marque Thetford.

Pour nettoyer

Utiliser le nettoyant non-abrasif AquaCleanTM de Thetford avec une brosse de cuvette a soie souple, non abrasive, une éponge ou un chiffon. NE PAS UTILISER DE POUDET RECURER, D'ACIDE OU DE NETTOYANTS CONCENTRES QUI PEUVENT ENDOMMAGER LES SURFACES, LES PIECES EN PLASTIQUE ET LES JOINTS D'ETANCHÉTÉ EN CAUTCHOUC. TOUT MANQUEMENT À CET ÉGARD PEUT ENTRAINER L'ANNULATION DE VOTRE GARANTIE.

L'élevateur de cabinet thetford

Augmente le comportement. Élève la cuvette de 2-1/2 po. Convient à tous les modèles Aqua-Magic et Bravura.

(Optionnelle avec Bravura, Aqua-Magic V, Aqua-Magic STYLE & Aqua-Magic Residence)

• Facile à brancher à un robinet d'eau existant.

Pour les pièces et (ou) pour la main-d'œuvre, communiquer avec un centre de service Thetford certifié (CSC), avec un détaillant d'accessoires marins ou de véhicules de plaisance. Pour toute question reliée à la garantie ou des enseignements additionnels, appeler le service à la clientèle au :

Lorsque vous nous appelez, assurez-vous d'avoir les renseignements suivants:

Votre nom et votre adresse.

1. Le modèle et le code (situé sur l'étiquette d'identification).
2. La description du problème ou la raison du renvoi.
3. La preuve de la date d'achat.

Avant de commander des pièces, prendre en note les renseignements apparaissant sur l'étiquette d'identification du produit. Spécifier la hauteur (haut ou bas).

1. Couvercle et abattant (vendu seulement ensemble)
2. Casse-vide*
3. Tube de chasse
4. Assemblage de buse de chasse
5. Dispositif de vaporisation manuelle
6. Assemblage mécanique
7. Joint d'étanchéité de la bride de sol et boulons
8. Module d'eau / Robinet
9. Raccordement pour robinet de prise d'eau
10. Bras d'entraînement du dispositif de vidange à bille
11. Ensemble pour fil métallique
12. Ensemble de pédales
13. Ressort de retard (Style Plus)
14. Dispositif de vidange à billes
15. Joint d'étanchéité de la pale 16. Cve
16. Capot
17. Chapeaux de boulon
18. Joints toriques de l'enveloppe de protection
19. Bras d'entraînement du dispositif de vidange à bille
20. Couvre-pédale à insérer

Chasse d'eau par pédale seulement.

• Si le dispositif anti-refoulement fait défaut, l'assemblage anti-refoulement doit être remplacé.

Pour obtenir de plus amples renseignements au sujet des produits Thetford, communiquez avec votre détaillant. Ou, nous écrire ou nous appeler aux adresses et aux numéros suivants :
