Caractéristiques	Détails
Type de produit	Toilette portable
Dimensions	Compacte, adaptée pour les espaces réduits
Capacité du réservoir	Réservoir d'eaux usées de grande capacité
Matériau	Plastique durable et résistant aux chocs
Système de chasse d'eau	Chasse d'eau manuelle efficace
Facilité d'utilisation	Conception ergonomique pour un confort optimal
Entretien	Facile à démonter pour nettoyage et maintenance
Sécurité	Système anti-fuite pour éviter les déversements
Poids	Légère, facile à transporter
Utilisation recommandée	Camping, caravaning, et utilisation en extérieur
Garantie	Garantie du fabricant incluse

FOIRE AUX QUESTIONS - Bravura Low THETFORD

Comment puis-je résoudre un problème de fuite avec la toilette THETFORD Bravura Low ?

Vérifiez d'abord les connexions de tuyaux et assurez-vous qu'elles sont bien serrées. Inspectez également le joint d'étanchéité et remplacez-le si nécessaire.

Que faire si la chasse d'eau ne fonctionne pas ?

Vérifiez que le réservoir est rempli d'eau. Assurez-vous que le levier de chasse d'eau est correctement actionné et qu'il n'y a pas d'obstruction dans le mécanisme.

Comment nettoyer la cuvette de la toilette THETFORD Bravura Low ?

Utilisez un nettoyant doux et un chiffon non abrasif pour éviter de rayer la surface. Évitez les produits contenant de l'eau de Javel ou des acides forts.

Comment puis-je éliminer les odeurs désagréables ?

Assurez-vous que le réservoir de déchets est vidé régulièrement. Vous pouvez également utiliser des produits spécifiques pour les toilettes portables qui aident à neutraliser les odeurs.

Quel type de liquide de rinçage dois-je utiliser ?

Utilisez uniquement les liquides de rinçage recommandés par THETFORD pour garantir un fonctionnement optimal et éviter d'endommager la toilette.

Comment savoir si la toilette est bloquée ?

Si vous remarquez que l'eau ne s'écoule pas correctement ou si la chasse d'eau ne vide pas le réservoir, il se peut que la toilette soit bloquée. Dans ce cas, vérifiez et retirez toute obstruction.

Quelle est la capacité du réservoir de déchets de la THETFORD Bravura Low ?

La capacité du réservoir de déchets est de 21 litres.

Comment puis-je effectuer un entretien régulier de ma toilette ?

Pour un entretien régulier, vidangez le réservoir de déchets, nettoyez la cuvette et vérifiez les joints et les connexions pour déceler toute usure ou dommage.

Où puis-je trouver des pièces de rechange pour la THETFORD Bravura Low ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés ou directement sur le site web de THETFORD.

La toilette peut-elle être utilisée en extérieur ?

Oui, la THETFORD Bravura Low est conçue pour une utilisation en extérieur, mais il est recommandé de la protéger des intempéries.

MODE D'EMPLOI Bravura Low THETFORD

Guide de l'utilisateur du cabinet permanent à chasse d'eau pour VR à eau fraîche

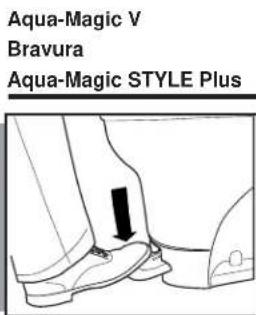

Hand or pedal fl ush a chasse d'eau manuelle ou par pedale

Pedal flush à chasse d'eau par pedale

Pedal Flush à chasse d'eau par pédale

Consystemade pedal

Aqua-Magic STYLE II & STYLE PLUS

China Bowl - Pedal Flush à cuvette en céramique - à chasse d'eau par pedale

Tof ush, press all the way Pour tirer la chasse, appuyez jusqu'au bout Para descargar el tanque, oprimalo hasta el fondo

Aqua-Magic Residence
Aqua-Magic STYLE II

To add water, press halfway Pour ajouter de I'eau, appuyez seulement jusqu'à la moitié Para anadir agua, oprimalo hasta la mitad del recorrodo

Record Your Product ID Information Here

Inscrive les renseignements l'identification du produit ici

Voir la page « Pièces » pour savoir où tracer les étiquettes de d'identité et le nombre de série du produit.

Model/Modèle/Modelo: Part No./No de la Pièce/No. de articulo :

REMARQUE: Enlever l'étiquette d'identité et le nombre de série du produit peut annuler votre garantie.

Code/Cólico:

A. À l'arrête du cabinet: Vérié er les connctions de la conduite d'acciviée au robinet. Resserrer au besoin. Si la fuite persiste, replacer le robinet.
B. Le dispositif anti-refoulement fuit quand la chasse d'eau est activée : replacer le dispositif anti-refoulement ou le module d'eau, selon le modele.
C. Entre la bride de sol et la toilette: veriti er que les écrous d'accoupling sont bien serrés. Si la fuite se poursuit, enlever la toilette et veriti er la hauteur des écrous d'accoupling. Ajuster au moyen des intercalaires Thetford, s'il y a lieu, a 7/16 po au-dessus du sol. Remplacer le racord évasé.

2. Laoxetine ne retient pas l'eau :

A. Véréir et enlever tout débris des sillons du joint d'étanchéité de la pale / bille.
B. Véri ér la compression du joint d'étanchéité de la pale / bille cale sur le dispositif. Rem-placer le joint s'il est usé.

1. Pedale ou levier manuel plus difficiles à activer qu'à la normale : Appliquer une fine couche de Toilet Seal Lubricant & Conditioner de Thetford ou silicone en aerosol sur la pale / bille. (Note : pour éviter les bris, n'utiliser aucuns lubriffants en aerosol que ces qui contient du silicone.)
2. Chasse d'eau faible: Les pédales et les leviers doivent être maintainus en position ouverte pendant tout le temps que la chasse d'eau fonctionne. Une bonne évacuation de l'eau ne devrait pas prendre plus de deux à trois secondes. Si les problèmes persistent, retirer la conduite d'accuee d'eau et vérifier le débit; il devrait et d'au moins 10 pintes (9,5 litres) à la minute.

Pour hivériser

Méthode de drainage

Fermer l'alimentation en eau du VR. Drainer la cuvette de la toilette. Debrancher le tuyau d'alimentation au niveau du robinet. Drainer complètement la conduite d'alimentation en eau

MISE EN GARDE: pour éviter les bris lorsqu'on utilise de l'air sous pression pour evacuer l'eau des conduits, s'assurer que le robinet est ouverte.

MISE EN GARDE: Si l'eau est gelée à l'intérieur du cabinet, n'essayez pas de la vider avant que la glace ne dégue.

Méthode antigel

Utiliser l'antigel (potable) pour vehicule de plaisance seulement.

MISE EN GARDE:Ne jamais utiliser les antigels pour voiture.

Búsqueda de fallas

1. Fugas:

Outils nécessaires à

I'assemblage

Cleréglable
Clé polygonale de 1/2 po

Si le plancher est recouvert de tapis :

Coupeur de tapis
Un crayon ou de la craie

Plomberie requise :

Pour une bonne chasse, il faut avoir une conduite d'alimentation en eau de 3/8" D.l. avec un débit bon.

Procedure

1. Enlever l'ancien cabinet et le joint d'etanchéité de la bride de sol.
2. Fixer le nouveau joint d'étanchéité de la bride de sol au nouveau cabinet le côte de la lèvre vers le bas (voir fig. 1).
3. Style Plus et Bravura seulement : Enlever l'enveloppe de protection située à la base de l'unité.

Une fois les boulons de fi xation en place, aligner cabinet sur la bride de sol (voir fi g. 2). Si le plancher n'est pas recouvert de tapis, aller à l'etape 5.

1. S'il y a du tapis, faire un trace autour du cabinet, le retirer et enlever le tapis de sorte que le plancher soit visible. Il se peut que le tapis qui reste sous la pédale de la chasse d'eau doit être enlevé également.
2. Replacement la toilette. Installer le nouveau cabinet en appuyant fortement sur le dessus.
3. Serrer les écrous d'un à deux tours supplémentaires pour que le cabinet soit stable. Ne pas serrer excessivement.
4. Racorder l'arrivee d'eau au robinet de prise d'eau en coude a I'aide de pas de tuyauterie NPT de 1/2 po.
5. Raccarder l'alimentation en eau et tirer la chasse.
   Vérifier s'il y a des fuites.
6. Modèle Bravura seulement : Installer l'enveloppe de protection (fig. 3). Modèle PLUS seulement : Fixer l'enveloppe de protection à la toilette en appuyant sur la pédale tout en alignant l'orifice sur la pédale et en l'enfantant fermement dans le socle. Presser les côtes de l'enveloppe de protection sur la toilette et fixer les deux joints toriques aux crochets pour les maintainir en place. Tarauder l'enveloppe sur la pédale pour s'assurer d'engage le double verrou sous le devant de l'enveloppe de protection. (Fig. 4).

Retrait

Suivre les instructions d'installation en commençant par la fi n.

Instalación

Herramentas necessities

Llave inglesa
Llave polygonal o trinquete de 1 / 2

Cette toilette est conçue pour être compatible avec les désodorants pour bac à eaux usées de marque Thetford.

Pour nettoyer

Utiliser le nettoyant non-abrasif AquaCleanTM de Thetford avec une brosse de cuvette a soie souple, non abrasive, une éponge ou un chiffon. NE PAS UTILISER DE POUDET RECURER, D'ACIDE OU DE NETTOYANTS CONCENTRES QUI PEUVENT ENDOMMAGER LES SURFACES, LES PIECES EN PLASTIQUE ET LES JOINTS D'ETANCHÉTÉ EN CAUTCHOUC. TOUT MANQUEMENT À CET ÉGARD PEUT ENTRAINER L'ANNULATION DE VOTRE GARANTIE.

Para desodorizar

L'élevateur de cabinet Thetford

Augmente le comport
Elève la cuvette de 2-1/2 po
Convient à tous les modeles
Aqua-Magic et Bravura

OptionsOptions

Elevator del inodoro Thetford

(Optionelle avec Bravura, Aqua-Magic V, Aqua-Magic STYLE & Aqua-Magic Residence)

• Facile à brancher à un robinet d'eau existant.

Rociador manual

(Optional con los modelos Bravura, Aqua-Magic V, Aqua-Magic STYLE & Aqua-Magic Residence)

Pour les pieces et (ou) pour la main-d'oeuvre, commun-iquer avec un centre de service Thetford certifié (CSC), avec un détaillant d'accessoires marins ou de vehicules de plaissance. Pour toute question reliée à la garantie ou des enseignements additionels, appeler le service à la clientèle au :

1-800-521-3032.

Lorsque vous nous appeler, assurez-vous d'avoir les renseignements suivants:

Votre nom et votre adresse.

1. Le modele et le code (situé sur l'etiquette d'identification).
2. La description du problème ou la raison du renvoi.
3. La preuve de la date d'achat.

Avant de commander des pieces, prendre en note les renseignements apparaissant sur l'étiquette d'identification du produit. Specifier la hauteur (haut ou bas).

No Description

1. Couvercle et abattant (vendu seulment ensemble)
2. Casse-vide*
3. Tube de chasse
4. Assemblage de buse de chasse
5. Dispositif de vaporisation manuelle
6. Assemblage mécanique
7. Joint d'etanchéité de la bride de sol et boulons
8. Module d'eau/Robinet
9. Raccordement pour robinet de prise d'eau
10. Bras d'entraînement du dispositif de vidange à bille
11. Ensemble pour fil métallique
12. Ensemble de pédales
13. Ressort de retard (Style Plus)
14. Dispositif de vidange à billes
15. Joint d'étanchéité de la pale
    16.Cve
16. Capot
17. Chapeaux de boulon
18. Joints toriques de I'enveloppe de protection
19. Bras d'entraînement du dispositif de vidange à bille
20. Couvre-pédale à insérer

†Chasse d'eau par pédale seulement.

• Si le dispositif anti-refoulement fait défaut, l'assemblage anti-refoulement doit être remplace.

Lista de repuestos

Pour obtenir de plus amples renseignements au sujet des produits Thetford, communiquez avec votre détaillant. Ou, nous écrire ou nous appeler aux adresses et aux numérios suivants :

Aqua-Kem, Bravura, Aqua-Magic V, Aqua-Magic STYLEB Aqua-Clean sont des marques de Treford Corporation.

Aqua-Kem, Bravura, Aqua-Magic V. Aqua-Magic STYLE y Aqua-Clean son marcas de Theford Corporation.

www.thetford.com
