R86011 - Clé à chocs sans fil RIDGID - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Outil polyvalent pour divers travaux de bricolage et de construction.
Maintenance et réparation	Consulter le manuel d'utilisation pour les instructions de maintenance.
Sécurité	Porter des équipements de protection individuelle lors de l'utilisation.
Informations générales	Vérifier la compatibilité avec les accessoires avant l'achat.

FOIRE AUX QUESTIONS - R86011 RIDGID

Comment puis-je charger la batterie du RIDGID R86011 ?

Pour charger la batterie, insérez-la dans le chargeur RIDGID compatible et branchez le chargeur sur une prise électrique. Le voyant de charge s'allumera pour indiquer que la batterie est en cours de chargement.

Que faire si le RIDGID R86011 ne s'allume pas ?

Vérifiez d'abord que la batterie est complètement chargée. Si elle l'est et que l'appareil ne s'allume toujours pas, essayez de retirer et de réinsérer la batterie. Si le problème persiste, contactez le service client.

Comment puis-je entretenir mon RIDGID R86011 ?

Pour entretenir votre RIDGID R86011, nettoyez régulièrement l'appareil avec un chiffon sec et veillez à ne pas laisser de débris s'accumuler dans les ouvertures. Vérifiez également l'état de la batterie et remplacez-la si nécessaire.

Quelle est la durée de vie de la batterie du RIDGID R86011 ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer de 2 à 4 heures selon la charge de travail et les conditions d'utilisation.

Puis-je utiliser des accessoires d'autres marques avec le RIDGID R86011 ?

Il est recommandé d'utiliser des accessoires RIDGID pour garantir la compatibilité et la performance optimales. L'utilisation d'accessoires d'autres marques peut annuler la garantie.

Comment résoudre un problème de surchauffe avec le RIDGID R86011 ?

Si l'appareil surchauffe, arrêtez son utilisation immédiatement et laissez-le refroidir dans un endroit bien ventilé. Évitez de l'utiliser pendant de longues périodes sans pause pour prévenir la surchauffe.

Quelle est la garantie du RIDGID R86011 ?

Le RIDGID R86011 est généralement couvert par une garantie limitée de 3 ans. Vérifiez votre documentation pour les détails spécifiques sur la garantie.

Comment puis-je contacter le service client de RIDGID ?

Vous pouvez contacter le service client de RIDGID par téléphone ou via leur site web. Assurez-vous d'avoir votre numéro de modèle et le numéro de série de votre produit à portée de main.

MODE D'EMPLOI R86011 RIDGID

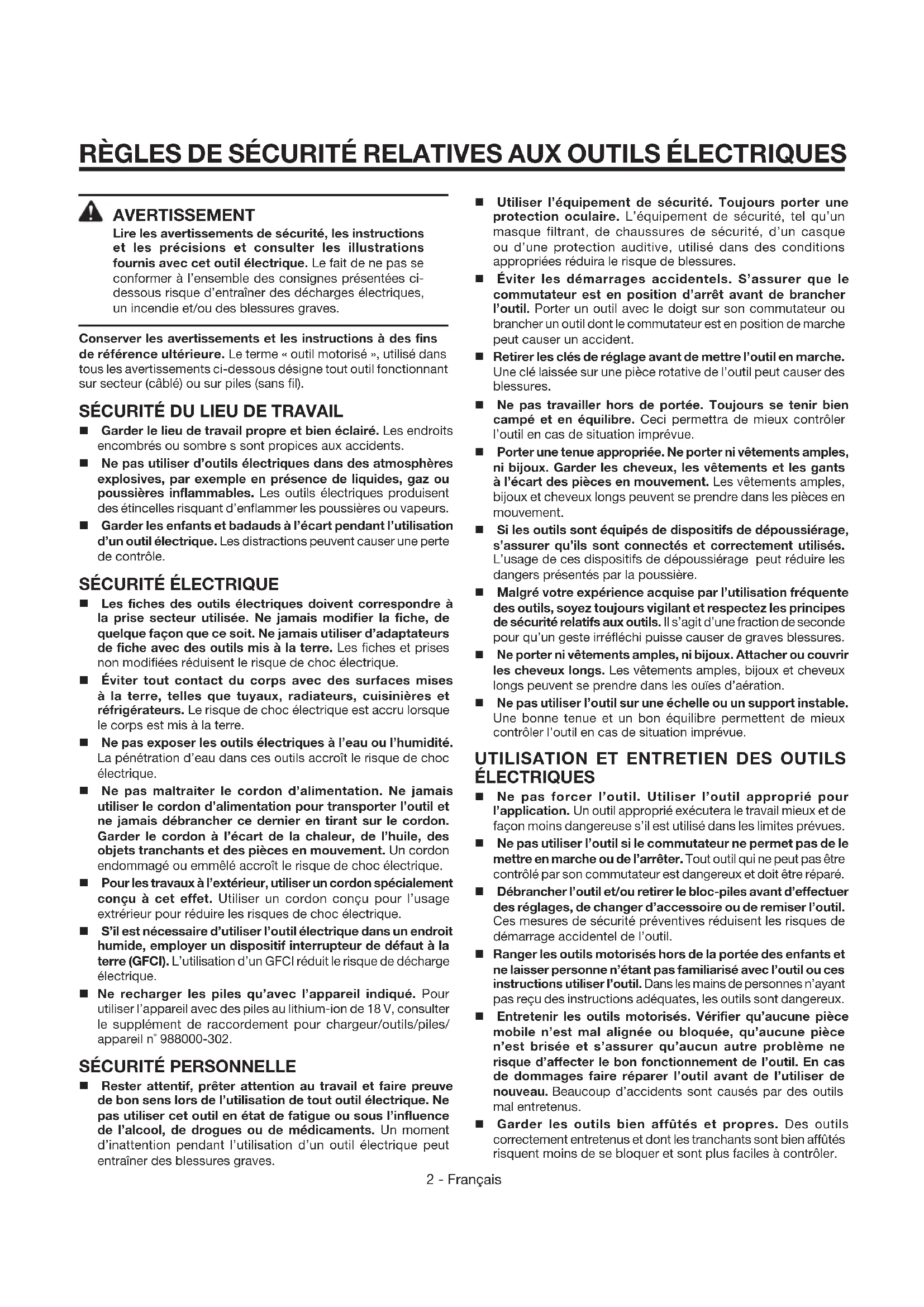

Garder le lieu de travail propre et bien éclairé. Les endroits encombrés ou sombre s sont propices aux accidents. Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d’enflammer les poussières ou vapeurs. Garder les enfants et badauds à l’écart pendant l’utilisation d’un outil électrique. Les distractions peuvent causer une perte de contrôle.

Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre. Ne pas exposer les outils électriques à l’eau ou l’humidité. La pénétration d’eau dans ces outils accroît le risque de choc électrique. Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique. Pour les travaux à l’extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l’usage extrérieur pour réduire les risques de choc électrique. S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, employer un dispositif interrupteur de défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge électrique. Ne recharger les piles qu’avec l’appareil indiqué. Pour utiliser l’appareil avec des piles au lithium-ion de 18 V, consulter le supplément de raccordement pour chargeur/outils/piles/ appareil n˚ 988000-302.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l’influence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves. Utiliser l’équipement de sécurité. Toujours porter une protection oculaire. L’équipement de sécurité, tel qu’un masque filtrant, de chaussures de sécurité, d’un casque ou d’une protection auditive, utilisé dans des conditions appropriées réduira le risque de blessures. Éviter les démarrages accidentels. S’assurer que le commutateur est en position d’arrêt avant de brancher l’outil. Porter un outil avec le doigt sur son commutateur ou brancher un outil dont le commutateur est en position de marche peut causer un accident. Retirer les clés de réglage avant de mettre l’outil en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures. Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Ceci permettra de mieux contrôler l’outil en cas de situation imprévue. Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement. Si les outils sont équipés de dispositifs de dépoussiérage, s’assurer qu’ils sont connectés et correctement utilisés. L’usage de ces dispositifs de dépoussiérage peut réduire les dangers présentés par la poussière. Malgré votre expérience acquise par l’utilisation fréquente des outils, soyez toujours vigilant et respectez les principes de sécurité relatifs aux outils. Il s’agit d’une fraction de seconde pour qu’un geste irréfléchi puisse causer de graves blessures. Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir les cheveux longs. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les ouïes d’aération. Ne pas utiliser l’outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l’outil en cas de situation imprévue.

UTILISATION ET ENTRETIEN DES OUTILS

ÉLECTRIQUES Ne pas forcer l’outil. Utiliser l’outil approprié pour l’application. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les limites prévues. Ne pas utiliser l’outil si le commutateur ne permet pas de le mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé. Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer des réglages, de changer d’accessoire ou de remiser l’outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l’outil. Ranger les outils motorisés hors de la portée des enfants et ne laisser personne n’étant pas familiarisé avec l’outil ou ces instructions utiliser l’outil. Dans les mains de personnes n’ayant pas reçu des instructions adéquates, les outils sont dangereux. Entretenir les outils motorisés. Vérifier qu’aucune pièce mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est brisée et s’assurer qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. En cas de dommages faire réparer l’outil avant de l’utiliser de nouveau. Beaucoup d’accidents sont causés par des outils mal entretenus. Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler.3 - Français AVERTISSEMENTS DE SÉCURITÉ RELATIFS CLÉ À CHOCS Tenir l’outil électrique par ses surfaces de préhension isolées lors des opérations pendant lesquelles le dispositif de fixation peut entrer en contact avec du câblage caché. Le contact d’un dispositif de fixation avec un fil sous tension « électrifie » les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur. Apprendre à connaître l’outil. Lire attentivement le manuel d’utilisation. Apprendre les applications et les limites de l’outil, ainsi que les risques spécifiques relatifs à son utilisation. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Toujours porter une protection oculaire munie d’écrans latéraux certifiée conforme à la norme ANSI Z87.1 lors du montage des pièces, du fonctionnement de l’outil ou au moment de l’entretien. Le respect de cette règle réduira les risques de blessures graves. Protection respiratoire. Porter un masque facial ou un masque antipoussière si le travail produit de la poussière. Le respect de cette consigne réduira les risques de blessures graves. Protection auditive. Porter une protection auditive lors de l’utilisation prolongée. Le respect de cette règle réduira les risques de blessures graves. Les outils fonctionnant sur piles n’ayant pas besoin d’être branchés sur une prise secteur, ils sont toujours en état de fonctionnement. Tenir compte des dangers possibles lorsque l’outil n’est pas en usage et lors du remplacement des piles. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Ne pas placer les outils électriques sans fil ou leurs piles à proximité de flammes ou d’une source de chaleur. Ceci réduira les risques d’explosion et de blessures. Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne jamais utiliser un bloc-piles ou un chargeur qui est tombé, a été écrasé, a reçu un choc violent ou a été endommagé de quelque façon que ce soit. Une pile endommagée risque d’exploser. Éliminer immédiatement toute pile endommagée, selon une méthode appropriée. Les piles peuvent exploser en présence d’une source d’allumage, telle qu’une veilleuse. Pour réduire les risques de blessures graves, ne jamais utiliser un appareil sans fil, quel qu’il soit, en présence d’une flamme vive. En explosant, une pile peut projeter des débris et des produits chimiques. En cas d’exposition, rincer immédiatement les parties atteintes avec de l’eau. Ne pas recharger un outil fonctionnant sur piles dans un endroit humide ou mouillé. Ne pas utiliser, remiser ou charger le bloc-piles ou produits dans des emplacements où la température est inférieure 10 °C (50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger l’outil à l’extérieur ou dans un véhicule. Si l’outil est utilisé de façon intensive ou sous des températures extrêmes, des fuites de pile peuvent se produire. En cas de contact du liquide avec la peau, rincer immédiatement la partie atteinte avec de l’eau. En cas d’éclaboussure dans les yeux, les rincer à l’eau fraîche pendant au moins 10 minutes, puis contacter immédiatement un médecin. Le respect de cette règle réduira les risques de blessures graves. Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions, afin d’éviter un usage incorrect et d’éventuelles blessures. RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES Utiliser l’outil, les accessoires et embouts, etc. conformément à ces instrutions pour les applications pour lesquelles ils sont conçus, en tenant compte des conditions et du type de travail à exécuter. L’usage d’un outil motorisé pour des applications pour lesquelles il n’est pas conçu peut être dangereux. Gardez les poignées et les surfaces de prise sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de prise glissantes empêchent la manipulation et le contrôle sécuritaires de l’outil dans des circonstances imprévues.

UTILISATION ET ENTRETIEN DE LA PILE

Ne recharger qu’avec l’appareil spécifié par le fabricant. Un chargeur approprié pour un type de pile peut créer un risque d’incendie s’il est utilisé avec un autre type de pile. Utiliser exclusivement le bloc-pile spécifiquement indiqué pour l’outil. L’usage de tout autre bloc peut créer un risque de blessures et d’incendie. Lorsque le bloc-piles n’est pas en usage, le garder à l’écart d’articles tels qu’attaches trombones, pièces de monnaie, clous, vis ou autres petits objets métalliques risquant d’établir le contact entre les deux bornes. La mise en court- circuit des bornes de piles peut causer des étincelles, des brûlures ou un incendie. En cas d’usage abusif, du liquide peut s’échapper des piles. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. En cas d’éclaboussure dans les yeux consulter un médecin. Le liquide s’échappant des piles peut causer des irritations ou des brûlures. Ne pas utiliser un bloc-piles ou un outil endommagé ou modifié. Les piles endommagées ou modifiées peuvent produire un comportement imprévisible pouvant provoquer un incendie, une explosion ou des blessures. Ne pas exposer le bloc-piles ou l’outil près d’un incendie ou à une température extrême. L’exposition à un incendie ou à une température supérieure à 130 °C (265 °F) représente un risque d’explosion. Suivre toutes les instructions afférentes à la recharge et ne pas recharger le bloc-piles ou l’outil hors des températures spécifiées dans les instructions. Une recharge incorrecte ou hors des températures spécifiées peut endommager la pile et augmenter les risques de feu. DÉPANNAGE Les réparations doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d’origine. Ceci assurera le maintien de la sécurité de l’outil. Ne réparez jamais de blocs-piles endommagés. Seuls le fabricant et les fournisseurs de service autorisés doivent effectuer la réparation ou l’entretien des blocs-piles.4 - Français SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou mortelles. ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner des blessures légères ou de gravité modérée. AVIS : (Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels). Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel. Lire le manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit. Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Avertissement concernant l’humidité Ne pas exposer à la pluie ou l’humidité. Symbole de recyclage Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales ou gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères. Consulter les autorités locales compétentes pour les options de recyclage et/ou l’élimination. V Volts Tension min Minutes Temps Courant continu Type ou caractéristique du courant

Ne pas utiliser le produit s’il n’est pas complètement assemblé ou si des pièces semblent manquantes ou endommagées. L’utilisation d’un produit dont l’assemblage est incorrect ou incomplet ou comportant des pièces endommagées ou absentes représente un risque de blessures graves.

Ne pas essayer de modifier cet outil ou de créer des pièces ou accessoires non recommandés. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves. Si des pièces manquent ou sont endommagées, veuillez appeler au 1-866-539-1710 pour obtenir de l’aide. UTILISATION

Ne pas laisser la familiarité avec l’produit faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.

Toujours retirer la bloc-pile de l’outil au moment d’assembler des pièces, d’effectuer des réglages et de procéder au nettoyage, ou lorsque l’outil n’est pas utilisé. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

Ne pas utiliser d’outils ou accessoires non recommandés par le fabricant pour cet outil. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves. APPLICATIONS Ce produit peut être utilisé pour les applications ci-dessous: Vissage des écrous et des boulons au moyen d’une la douille

INSTALLATION / RETRAIT DU CROCHET DE

CEINTURE Voir la figure 1, page 8. Il est possible de fixer le crochet de ceinture d’un côté ou de l’autre du logement. Aligner le trou du crochet de ceinture avec le trou du logement. Installer le vis pour fixer solidement le crochet de ceinture. Pour retirer, dévisser le vis et retire le crochet de ceinture.

GÂCHETTE À VARIATION DE VITESSE

Voir la figure 2, page 8. La gâchette avec variation de vitesse procurera des vitesses plus élevées si une pression accrue est exercée et des vitesses moins élevées dans le cas d’une pression réduite. Pour mettre l’outil en MARCHE, appuyer sur la gâchette. Pour ÉTEINDRE l’outil, relâcher la gâchette et laisser le enclume parvenir à l’arrêt complet. NOTE : Un bruit de sifflement ou de tintement provenant de la gâchette pendant l’utilisation est une situation normale pour cet interrupteur.

SÉLECTEUR DE SENS DE ROTATION

(AVANT / ARRIÈRE / VERROUILLAGE) Voir la figure 2, page 8. Régler le sélecteur de sens de rotation à la position OFF (position centrale verrouillée) pour verrouiller la gâchette pour réduire la possibilité d’un démarrage accidentel lorsque l’appareil n’est pas utilisé. Positionner le sélecteur de sens de rotation du côté gauche de la gâchette pour pouvoir utilisation vers l’avant. Positionner le sélecteur de sens de rotation du côté droit de la gâchette pour inverser le sens de rotation. NOTE : L’outil ne peut fonctionner que si le sélecteur de sens de rotation est poussé à fond vers la droite ou la gauche. AVIS : Pour éviter des dommages aux engrenages, toujours laisser le enclume parvenir à l’arrêt complet avant de changer de sens de rotation.

Les outils à piles sont toujours en état de fonctionnement. Verrouiller la gâchette lorsque l’outil n’est pas utilisé ou pour le transporter le long du corps, pour insérer ou retirer le bloc-piles et lors de l’installation ou du retrait des douilles.

INSTALLATION / RETRAIT DU BLOC-PILES

Voir la figure 3, page 8. Verrouiller la gâchette. Insérer la pile dans l’outil comme illustré.6 - Français UTILISATION S’assurer que les loquets de chaque côté de la pile s’enclenchent en place et que la pile est bien fixée à l’outil avant de mettre l’outil en marche. Relâcher les loquets pour retirer le bloc-piles. Pour prendre connaissance des consignes de chargement, consulter le manuel d’utilisation des piles et des chargeurs.

Voir la figure 4, page 8. La lampes à DÉL, qui est située autour de le enclume de l’outil, s’allume automatiquement lorsque vous appuyez sur la gâchette de commutateur ou la interrupteur de la lampe . Lorsque la perceuse n’est pas en usage, la fonction d’arrêt fait en sorte que la lampe faiblit et s’éteint. La lampe DÉL s’allume seulement lorsqu’un bloc-piles chargé se trouve dans l’outil.

INSTALLATION ET RETRAIT DES DOUILLES

Voir la figure 5, page 8. Utiliser seulement des douilles conçues pour les clés à chocs. Toujours choisir des douilles de diamètre approprié pour les écrous et les boulons. ATTENTION : L’utilisation d’un diamètre de douille inapproprié peut endommager l’écrou ou le boulon et rendre le couple de serrage imprécis et inégal. Retirer le bloc-piles. Pousser la douille sur l’enclume jusqu’à ce que l’anneau de frictionverrouille l’accessoire en place. Pour retirer la douille, la tirer de l’enclume.

SÉLECTEUR DE VITESSE

• See Figure 6, page 8. Le Mode Auto offre une protection contre le serrage excessif des attaches. Il permet un meilleur contrôle, en réduisant le dommage aux attaches et aux surfaces de travail. En Mode Auto, l’outil s’éteindra automatiquement au début de la fonc- tion de percussion. La gamme de vitesses disponibles pour chaque configuration est : Mode auto (A) p. 0
• -2 100 RPM Basse (1) p. 0
• -1 300 RPM Moyen (2) p. 0
• -1 900 RPM Rapide (3) -2 600 RPM AVIS : Ne jamais changer de gamme de vitesse lorsque l’outil est en fonctionnement. Ceci pourrait occasionner des dommages graves à l’outil. p. 0

UTILISATION DE LA CLÉ À CHOCS

Voir la figure 7 et 8, page 9. ATTENTION : Les parties métalliques de l’outil peuvent chauffer pendant l’utilisation. Éviter d’y toucher pour éviter les risques des brûlures. Le couple de serrage qui convient à la pièce de fixation est déterminé par le type de boulon, la taille du boulon ou le type de matériau ou la pièce à travailler. Il est utile d’effectuer un essai de fonctionnement afin de déterminer la durée de fixation pour le boulon ou l’écrou utilisé. Tenir l’outil d’une main directement devant l’écrou ou le boulon. Appuyer sur la gâchette et serrer le temps nécessaire. Retirer la clé à chocs de l’écrou ou du boulon. Vérifier le couple avec une clé dynamométrique. AVIS : Ne pas utiliser cet outil pour installer les écrous de roue sans un dispositif de limitation de couple. Ne pas suivre cette directive pourrait entraîner des écrous brisés ou grippés.

Plusieurs facteurs peuvent faire en sorte que le couple maximal disponible de l’outil de fixation varie considérablement, incluant la taille et le filetage de l’attache, la lubrification, la dureté du matériel et les conditions environnementales. NOTE : L’utilisation d’un adaptateur cardan ou d’une rallonge peut réduire la force de serrage de la clé à chocs et augmenter le temps de serrage nécessaire. AVIS : Une fois que la tête de l’écrou ou du boulon est bien appuyée, le fait de marteler de nouveau augmente le risque de provoquer le cisaillement des boulons, des écrous et des douilles, ou de causer des déchirures dans le bois. FREIN ÉLECTRIQUE Le frein électrique arrête la rotation de les douilles lorsque l’opérateur relâche la gâchette. NOTE : Section Entretien commençant sur 7 de page après la section Espagnol. Illustrations commençant sur la page 8. Ce produit est accompagné d’une politique de satisfaction de 90 jours et d’une garantie limitée de trois (3) ans. Pour obtenir les détails de la garantie et de la politique, visiter le site www.RIDGID.com ou appeler (sans frais) au 1-866-539-1710.2 - Español ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS ADVERTENCIA Lea todas las advertencias, instrucciones, ilustraciones y especificaciones proporcionadas con esta herramienta eléctrica. No seguir las instrucciones indicadas a continuación puede provocar descargas eléctricas, incendios o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta eléctrica” en las advertencias se refiere a las herramientas eléctricas que funcionan con corriente (con cordón) o las que funcionan con batería (inalámbricas).

Utiliser exclusivement des pièces d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’produit.
