Type de produit	Capteur de comptage de personnes 3D avec système vidéo
Marque	OPTEX
Modèle	VC1020
Dimensions (L x l x H)	193 mm x 85 mm x 34 mm
Poids	220 g (approx.)
Alimentation	24 VDC (DC Jack) ou PoE 48 V (IEEE802.3af Class 0)
Consommation électrique	Max. 7 W
Hauteur d'installation standard	2,3 m à 4,2 m
Hauteur d'installation (mode grande hauteur)	4 m à 8 m (avec licence)
Zone de couverture (standard)	1,8 m (à 2,3 m) à 4,5 m (à 4,2 m) de largeur
Capacité de comptage simultané	Jusqu'à 85 personnes
Méthode de comptage	Modélisation 3D virtuelle
Direction du comptage	Entrée/Sortie, directions multiples (jusqu'à 8)
Stockage des données	Jusqu'à 30 jours
Connectivité	TCP/IP, FTP, SFTP, FTPS, HTTP
Type de connecteur	RJ45 (LAN), DC Jack
Indicateur LED	Vert (alimentation), Orange (initialisation), Noir (OFF), Rouge clignotant (entrée), Vert clignotant (sortie)
Température de fonctionnement	0°C à 50°C
Humidité de fonctionnement	30% à 85% (sans condensation)
Indice de protection	IP32
Certifications	CE Classe A, FCC Classe A, C-Tick, KC
Matériau du boîtier	ABS/PC UL94 V-0, Blanc
Angle de vue de la caméra	Horizontal 120°, Vertical 95°
Résolution de la caméra	640 x 480 pixels (CMOS 1/4")
Outil d'installation	Réglages par navigateur web
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de panne, contacter le service après-vente.

FOIRE AUX QUESTIONS - Akribos VC1020 OPTEX

Comment installer le capteur Akribos VC1020 ?

Installez le capteur au plafond, la lentille orientée vers le bas et la flèche pointant vers la porte. Fixez-le à l'aide de vis (non fournies) aux 3 emplacements prévus. Assurez-vous que la hauteur d'installation se situe entre 2,3 m et 4,2 m (standard) ou jusqu'à 8 m avec licence grande hauteur.

Quelle est l'alimentation requise pour le VC1020 ?

Le capteur peut être alimenté via PoE 48 V (IEEE802.3af Class 0) ou via un adaptateur secteur 24 VDC sur le connecteur DC Jack. La consommation maximale est de 7 W.

Que signifient les voyants LED sur le capteur ?

Le voyant vert fixe indique que l'alimentation est normale. Orange pendant l'initialisation (20 secondes). Éteint (noir) signifie absence d'alimentation. Clignotement rouge indique une entrée détectée, clignotement vert une sortie.

Comment connecter le capteur au réseau ?

Utilisez un câble RJ45 CAT-UTP pour relier le capteur à un injecteur PoE ou à un commutateur PoE. La distance maximale est de 100 m. Assurez-vous que le réseau supporte les protocoles TCP/IP.

Quelle est la zone de couverture du capteur ?

En mode standard, la zone de couverture varie de 1,8 m (à 2,3 m de hauteur) à 4,5 m (à 4,2 m de hauteur) de largeur. En mode grande hauteur, la zone est réduite (ex. 3 m à 4 m de largeur pour une hauteur de 4 m).

Peut-on utiliser le capteur en extérieur ?

Non, le capteur est conçu pour un usage intérieur uniquement. Son indice de protection est IP32, ce qui ne le protège pas des intempéries.

Comment réinitialiser le capteur ?

Pour réinitialiser le capteur, mettez-le hors tension puis sous tension. L'initialisation dure environ 30 secondes, indiquée par le voyant orange. Si nécessaire, vous pouvez effectuer une réinitialisation d'usine via l'interface web de configuration.

Comment accéder aux données de comptage ?

Les données sont transmises automatiquement via TCP/IP au format XML ou TXT. Vous pouvez les récupérer sur un PC avec un logiciel d'analyse tiers ou via l'interface web intégrée. Le capteur stocke les données jusqu'à 30 jours.

Le capteur peut-il compter plusieurs personnes à la fois ?

Oui, le capteur peut suivre jusqu'à 85 personnes simultanément, même dans des situations de foule ou de mouvements complexes (demi-tour, arrêt). Il utilise la modélisation 3D pour distinguer les individus.

Quelles sont les précautions de sécurité ?

Le capteur est certifié CE Classe A et FCC Classe A. Installez-le hors de portée des enfants, dans un endroit sec et à l'abri des vibrations. Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour l'entretien.

MODE D'EMPLOI Akribos VC1020 OPTEX

Unité de Comptage de Personnes

Manuel d'installation

OPTEX

1. Présentation 3
2. Caractéristiques 4
3. Description du matériel 5
4. Schémas de raccordement: 6
5. Installation 7

5.1. Distance d'installation : 7 5.2. Hauteur d'installation : 7 5.3. Installation : 8 5.4. Raccordement : 9

1. Présentation

Akribos est un capteur d'intérieur compact, multidirectionnel, à modélisation 3D, avec système vidéo, qui analyse en temps réel la circulation piétonne dans les magasins, les centres commerciaux, les installations publiques, les centres d'affaires, les lieux d'exposition, les plaques tournantes des transports (transports ferroviaires, aéroports, etc.).

Les processeurs du capteur Akribos comptent, mémoires et transforment automatiquement le flux de données collectées sur un PC ou un logiciel d'analyse tiers pour créer des rapports sur les principaux résultats et des tableaux de bord.

• Détecteur de comptage de personnes 3D avec système vidéo
• Transfert de données automatisé par TCP/IP au format XML ou TXT
• Fonctionne avec un logiciel tiers 3D/ d'occupation des immeubles
• Compteur de traffic multidirectionnel en temps réel (entrée/sortie - gauche/droite/tout droit)
• Suit les déplacements complexes (personnes se tenant debout, à l'arrêt, foules, demi-tour). Installation facile, avec réglage de surface à comptage multiple préconfigurées
• Reconnaissance de la forme des objets, de la direction et déformation 3D
• Détecteur peu sensible aux ombres ou au soleil
• Flux vidéo en temps réel avec accès internet à distance Stockage des données jusqu'à 30 jours Large zone de comptage jusqu'à 4.5 mètres
• Hauteur d'installation jusqu'à 8 mètres (avec une clé de licence)
• Applications simples et multi-enseignes
• Facile à installer, à configurer, à gérer et à entretenir

*suit jusqu'à 85 personnes en même temps

1. Caractéristiques

Caracteristiques	VC1020	VC1050	Caracteristiques	VC1020	VC1050
	Montage en surface plafond	Montage encastré		Fixation de surface ou de plateau	Encastré
Dimensions extériales	85mm H x 193mm W x 34mmD 3,35m. H x 7,6m. W x 1,34m. D	Frame Φ120 mm (4.72 in)xH.68mm (2.7in). Unit Body Φ94mm (3.7 in) x H. 68 mm (2.6 in)	Indicateur LED	Alimentation, comptage et éneur
Technologie de dilution	Caméra monoculaire. Angle de vue: Horizontal 120 degés., Vertical 95 degrés.		Terminaux externes	Connexeur R14S er DC Jack	Connexeur R14S
Environment de fonctionnement	Usage interneur		Unite Tempes d'initialisation / Tempes de démarriage	30 sec.
Variation de couleur	Blanc		Attilchage des données	Appuyer sur FTP, SFTP, FTPS, Tiren: TCP/IP
Hauteur d'installation	Norme: 2.3m to 4.2m (7.5ft to 13.7ft)Hauteur 4.0m to 8.0m (13.1ft to 19.7ft)		Sortie vidée	Sortie vidée
Capacit d'images	Capacit d'image couil. CMOS captaire talla 1/4 (64) x 460 pixel		Det. des enceurs (moniter LED)	Entaur vidéo
Calculés	Nombre du personnel maximal pouvant filtre détaïde dans un saul d'acc. 65		Données enargementles	Données décomptées à l'année et à la sordre enregistrées toutesles minutes 30 jours de stochage de données
Intensité	Supérieur à 100Lux		Outil d'installation	Réglages par navigateur web
Tension d'alimentation	VDC 48V (PoE: IEEE802.34 Class 0)/24VDC (DCJack)	Frame 120 mm (4.72 inxH.68mm (2.7in), Unit Body: 94	Certifications	CE ClassA, FCC ClassA, C-Tick, KC	CE ClassA, FCC ClassA, KC
Consommation électrique	Max. 7W		Méthode de comptage	Modélisation 30 virtuelle
Température de fonctionnement	De 0°C à 50°C (32°F to 122°F)		Zone de couverture	1.8m de largeur (8.23m H) (7.5L)4.5m de largeur (4.3m to 4.2m H) (9.8ft to 13 ft.)
Humidité	30% à 85% non-condensation		Comptage	ENTREDSORTIE/directions multiples
Indica IP	IP32		Schémas de surface de comptage	8 schémas de comptage/ lignes de comptage multiples (4 lignes 8 directions)
Poids	Approx. 220g (7.76oz)	Approx. 190 g (6.7 oz)	Câblage LAN	Câtorie de cable 5-JTP ou plus élevée, Longueur de cable maximaux jusqu'à pôle 100m
Matiaux	ARS/PC UL94 V-O/Blanc		Caracterisques LAN	10/100Base-TX), Protocôtes: TCPAUD (IPv4), ARJ/CMPSNTP/FTP/HTP

	Spécifications	Remarques
Dimensions	Longueur: 193mm Largeur: 85mm Hauteur: 34mm	Voir Schéma
Hauteur d'Installation	2,3m à 4,2m	Mode Grande Hauteur: 4m à 6m
Alimentation	4BVDC (Max 7W en POE)	DC Jack: 24VDC (Câble non fourni)
Type de Câble	CAT-UTP
Distance de Câblage	100m en POE
Type de Connecteur	Connecteur LAN
Indicateurs LED	Verte : Alimentation ON (Normal) Orange : Initialisation (20sec.) Noir : Alimentation OFF	Clignotement Rouge : ENTREE Clignotement Vert : SORTIE

3. Description matériel

Schéma de principe :

Schéma avec plusieurs Akribos :

5. Installation

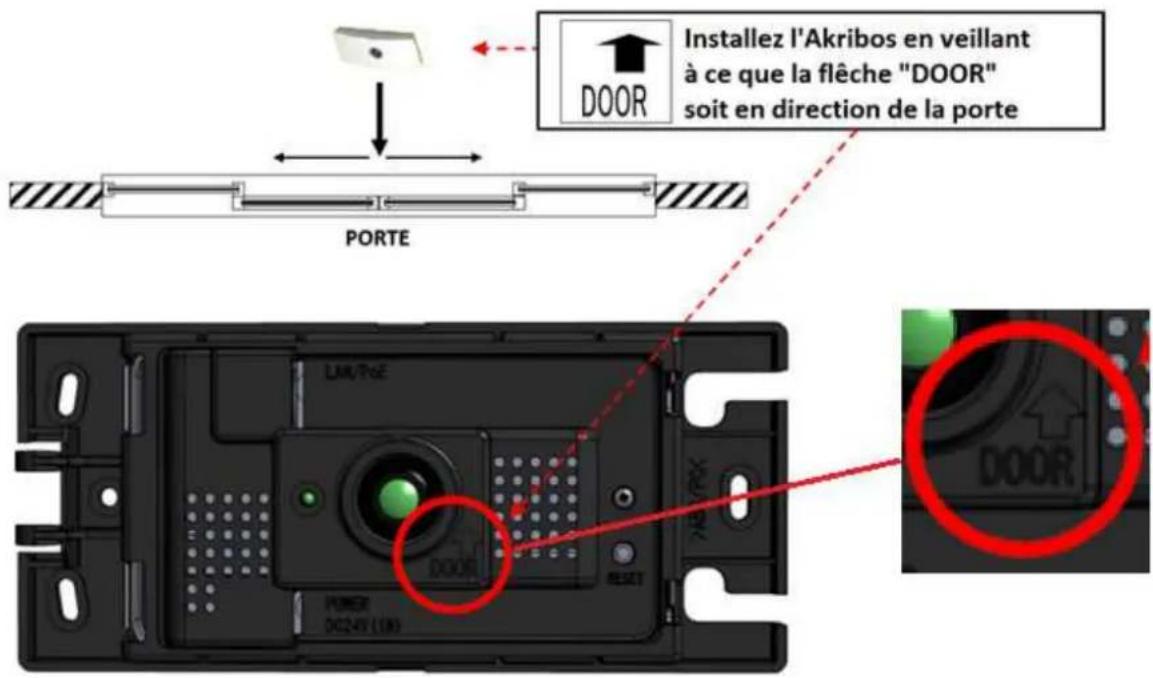

L'Akribos doit être installé au plafond, avec la lentille de la caméra orientée vers le bas et la flèche visible sur la face intérieure orientée vers la porte.

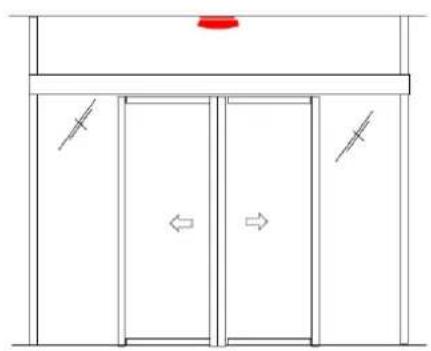

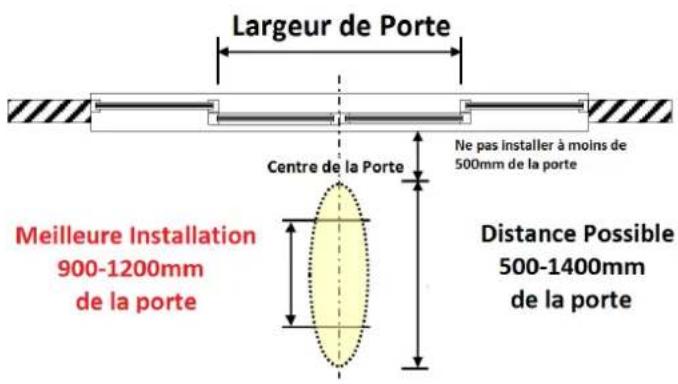

5.1. Distance d'installation :

Installer l'Akribos aligné à l'axe de la porte.

5.2. Hauteur d'installation :

Hauteur d'Installation et Aire de Détection Mode Standard

Hauteur d'Installation	Aire de Détction
2.3 m(7.5 ft)	1.8 m(5.9 ft)
~	~
3 mto4.2 m(9.8 ft - 13.8 ft)	4.5 m(14.8 ft)

Mode grande hauteur

*Quand vous utilisez le mode Grande Hauteur, l'aire de détection est plus petite

Hauteur d'Installation	Aire de Détction
4 m(13.1 ft)	3 m(9.8 ft)
5 m(16.4 ft)	4 m(13.1 ft)
6 m(19.7 ft)	4 m(13.1 ft)

*Le mode Grande Hauteur nécessite une licence supplémentaire.

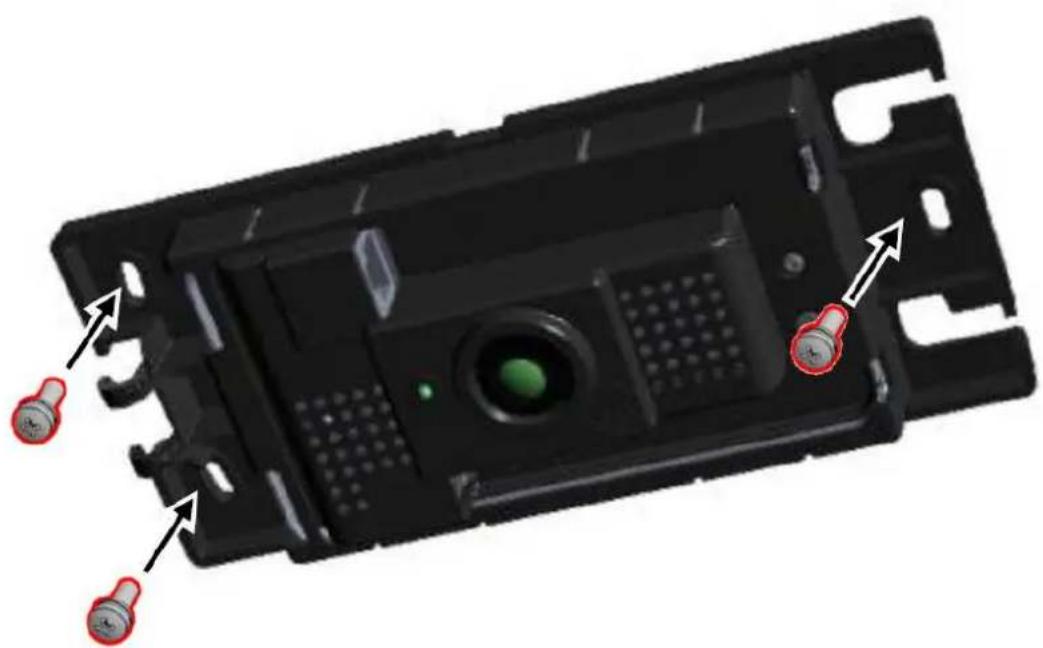

5.3. Installation:

Fixer l'Akribos au plafond à l'aide de vis (non fourni) aux 3 emplacements prévus.

5.4. Raccordement:

Le raccordement de l'Acribos se fait au moyen d'un câble RJ45 et d'un injecteur POE.

L'injecteur POE permet de transmettre les données ainsi que l'alimentation du capteur sur le même cable RJ45.

Cablage Akribos:

Cablage injecteur POE:
