OT3 - Capteur de porte/fenêtre OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre (bouton poussoir magnétique)
Marque	Optex
Modèle	OT3
Dimensions (L × l × H)	192 mm × 41,5 mm × 11 mm
Entraxe de montage	130 mm
Poids	90 g
Couleur du couvercle	Argent
Indice de protection	IP55
Alimentation / Sortie	24 VDC max. 5 mA / 15 VDC max. 20 mA (charge résistive)
Fonction principale	Détection d'ouverture/fermeture de porte ou fenêtre
Type de contact	Bouton poussoir (normalement fermé ou ouvert selon câblage)
Accessoires inclus	2 vis de montage, 1 gabarit de montage, 1 manuel utilisateur
Installation	Percer 2 trous de montage ∅3,4 mm (ou 1 trou ∅5 mm pour câblage dissimulé)
Fixation	Retirer le couvercle, visser le bouton poussoir, puis remonter le couvercle
Entretien et nettoyage	Ne pas utiliser d'eau ; nettoyer avec un chiffon sec
Consignes de sécurité	Ne pas démonter, remonter ou réparer soi-même (risque de choc électrique)
Usage interdit	Ne pas utiliser pour sécurité ou arrêt d'urgence
Matériau du boîtier	Plastique (non spécifié)
Pièces détachées disponibles	Aucune (produit non réparable par l'utilisateur)
Réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente
Remarque	Spécifications sujettes à modification sans préavis

FOIRE AUX QUESTIONS - OT3 OPTEX

Comment installer le capteur Optex OT3 ?

Percez deux trous de montage de diamètre 3,4 mm avec un entraxe de 130 mm. Retirez le couvercle, fixez le bouton poussoir avec les vis fournies, puis remontez le couvercle et vissez-le.

Quelles sont les dimensions exactes du capteur ?

Les dimensions sont 192 mm de longueur, 41,5 mm de largeur et 11 mm de hauteur. L'entraxe de montage est de 130 mm.

Quel est le type de sortie électrique de l'OT3 ?

La sortie est une charge résistive : 24 VDC max. 5 mA ou 15 VDC max. 20 mA. Elle est adaptée à une utilisation avec des systèmes d'alarme ou de domotique.

Le capteur est-il résistant aux intempéries ?

Oui, l'indice de protection est IP55, ce qui le protège contre les poussières et les jets d'eau. Il peut être installé à l'extérieur ou dans des zones humides.

Puis-je utiliser l'OT3 pour une application de sécurité ?

Non, ce capteur n'est pas conçu pour des fonctions de sécurité ou d'arrêt d'urgence. Il est destiné à la détection d'ouverture/fermeture de portes et fenêtres.

Comment nettoyer le capteur ?

N'utilisez pas d'eau ni de produits liquides. Nettoyez-le avec un chiffon doux et sec pour éviter tout risque d'endommagement.

Le capteur nécessite-t-il une pile ?

Non, l'OT3 est un capteur filaire. Il fonctionne sans pile et est alimenté par le système auquel il est connecté (tension de sortie de 15 à 24 VDC).

Puis-je réparer moi-même le capteur s'il est défectueux ?

Il est interdit de démonter ou de réparer le capteur soi-même en raison du risque de choc électrique. Contactez le service après-vente Optex.

Quels accessoires sont fournis avec l'OT3 ?

L'emballage contient 2 vis de montage, 1 gabarit de montage et 1 manuel utilisateur.

Comment câbler le capteur en encastré ?

Si vous souhaitez un câblage dissimulé, percez un trou supplémentaire de 5 mm pour le passage des fils. Suivez ensuite les étapes d'installation normales.

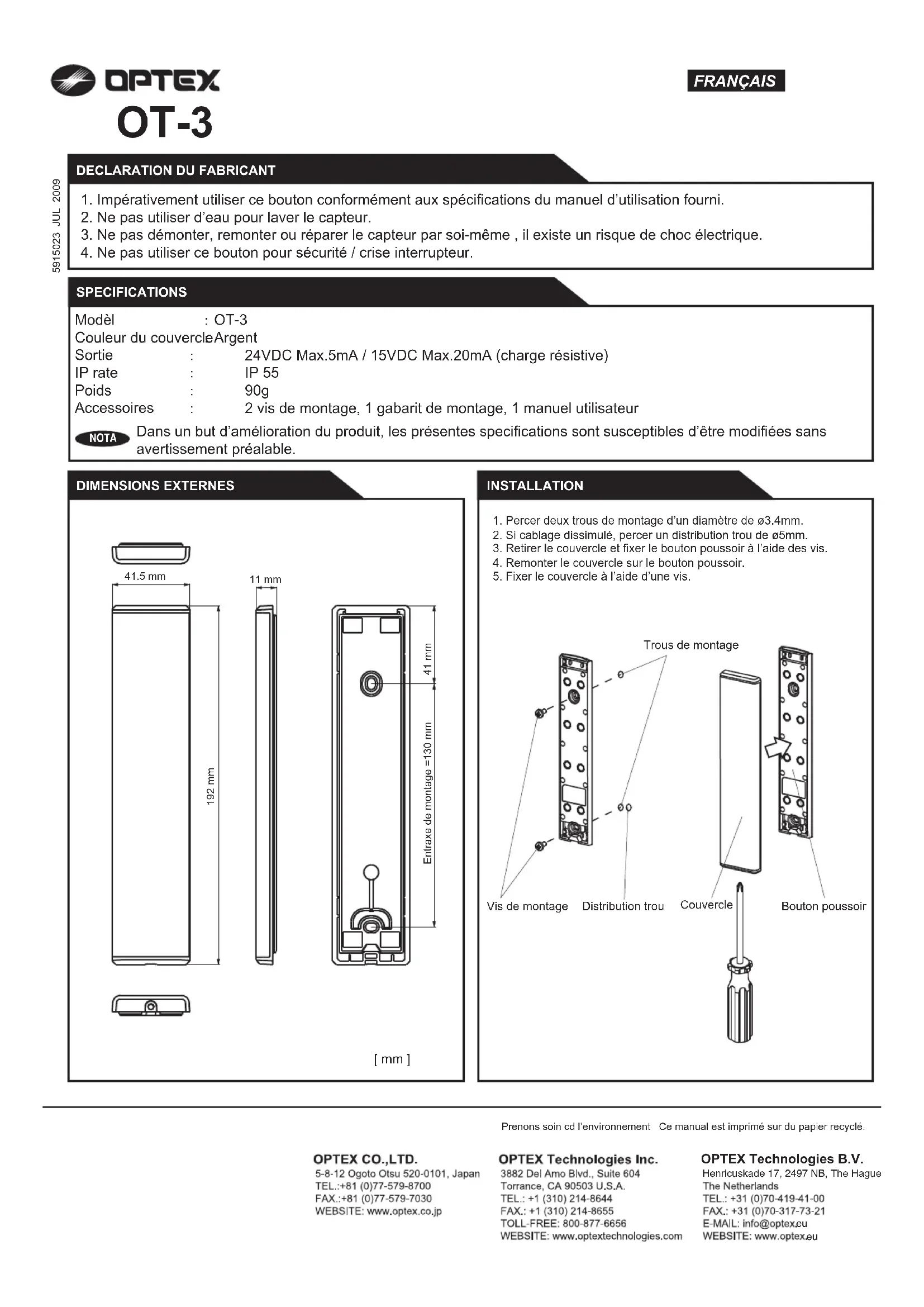

MODE D'EMPLOI OT3 OPTEX

1. Impérativement utiliser ce bouton conformément aux spécifications du manuel d'utilisation fourni.
2. Ne pas utiliser d'eau pour laver le capteur.
3. Ne pas démonter, remonter ou réparer le capteur par soi-même, il existe un risque de choc électrique.
4. Ne pas utiliser ce bouton pour sécurité / crise interrupteur.

Modèl : OT-3

Couleur du couvercle : Argent

Sortie : 24VDC Max. 5mA / 15VDC Max. 20mA (charge résistive)

IP rate : IP 55

Poids : 90g

Accessoires : 2 vis de montage, 1 gabarit de montage, 1 manuel utilisateur

Dans un but d'amélioration du produit, les présentes spécifications sont susceptibles d'être modifiées sans avertissement préalable.

DIMENSIONS EXTERNES

41.5 mm 192 mm 11 mm 41 mm Entraxe de montage =130 mm

[mm]

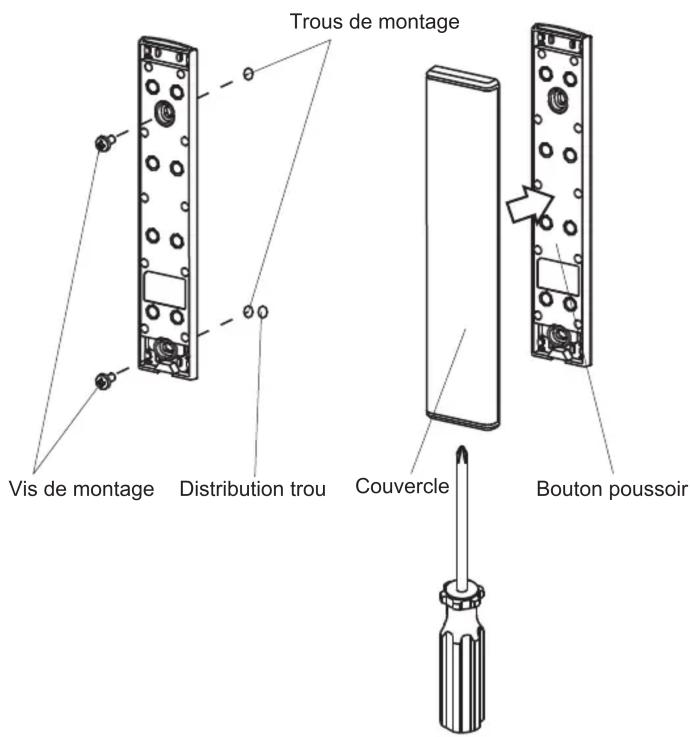

Installation

1. Percer deux trous de montage d'un diamètre de ∅3.4mm.
2. Si câblage dissimulé, percer un distribution trou de ø5mm.
3. Retirer le couvercle et fixer le bouton poussoir à l'aide des vis.
4. Remonter le couvercle sur le bouton poussoir.
5. Fixer le couvercle à l'aide d'une vis.

Trous de montage Vis de montage Distribution trou Couvercle Bouton poussoir

Prenons soin de l'environnement. Ce manuel est imprimé sur du papier recyclé.
