SW2 - Capteur de porte/fenêtre OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre (interrupteur magnétique)
Modèle	SW2
Marque	Optex
Matériau du boîtier	Acier inoxydable 304, aspect mat poli
Dimensions (L x H x P)	150 x 55 x 15 mm
Alimentation	Filaire, sans pile (contact sec)
Tension nominale	250 V AC / DC
Courant nominal	5 A (résistif), 12 A thermique max.
Température de fonctionnement	-40 °C à +70 °C
Indice de protection	IP66 (étanche à la poussière et aux jets d'eau)
Durée de vie mécanique	Environ 2 millions de commutations
Garantie	2 ans
Longueur de câble	500 mm
Section de câble	3 x 0,75 mm²
Accessoires inclus	3 autocollants de montage
Utilisation prévue	Détection d'ouverture/fermeture de porte ou fenêtre
Montage	Encastré ou en surface (avec autocollants)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter produits abrasifs
Sécurité	Débrancher l'alimentation avant toute intervention
Réparabilité	Pièces détachées non disponibles ; contacter le SAV Optex
Conformité	CE, RoHS

FOIRE AUX QUESTIONS - SW2 OPTEX

Quel est le type de contact du capteur SW2 ?

Le SW2 est un interrupteur magnétique à contact sec (normalement fermé ou normalement ouvert selon le câblage).

Le capteur SW2 fonctionne-t-il avec une pile ?

Non, le SW2 est un capteur filaire qui ne nécessite pas de pile. Il est connecté directement à une centrale ou un système d'alarme via son câble.

Quelles sont les dimensions exactes du SW2 ?

Les dimensions sont de 150 mm (L) x 55 mm (H) x 15 mm (P).

Le SW2 est-il adapté à une utilisation en extérieur ?

Oui, grâce à son indice de protection IP66, il résiste à la poussière et aux jets d'eau, ce qui le rend adapté à une installation en extérieur.

Comment installer le capteur SW2 ?

Fixez le capteur et l'aimant sur la porte/fenêtre à l'aide des autocollants fournis ou de vis. Assurez-vous que l'entrefer entre le capteur et l'aimant ne dépasse pas 15 mm pour un fonctionnement fiable.

Quelle est la tension maximale supportée par le SW2 ?

La tension nominale est de 250 V AC/DC et le courant maximal de 5 A (résistif) ou 12 A en pointe thermique.

Le SW2 est-il compatible avec toutes les centrales d'alarme ?

Le SW2 est un contact sec générique. Il est compatible avec la plupart des centrales d'alarme acceptant un contact normalement fermé (NF) ou normalement ouvert (NO). Vérifiez le schéma de câblage de votre centrale.

Que faire si le capteur ne détecte pas l'ouverture de la porte ?

Vérifiez l'alignement entre le capteur et l'aimant : l'entrefer doit être inférieur à 15 mm. Assurez-vous également que le câble est correctement connecté et que la tension appliquée est dans les limites.

Peut-on remplacer le câble du SW2 ?

Le câble est scellé dans le boîtier. En cas de dommage, il est recommandé de contacter le service après-vente Optex pour un remplacement.

Quelle est la durée de vie du SW2 ?

La durée de vie mécanique est d'environ 2 millions de commutations, ce qui correspond à plusieurs années d'utilisation normale.

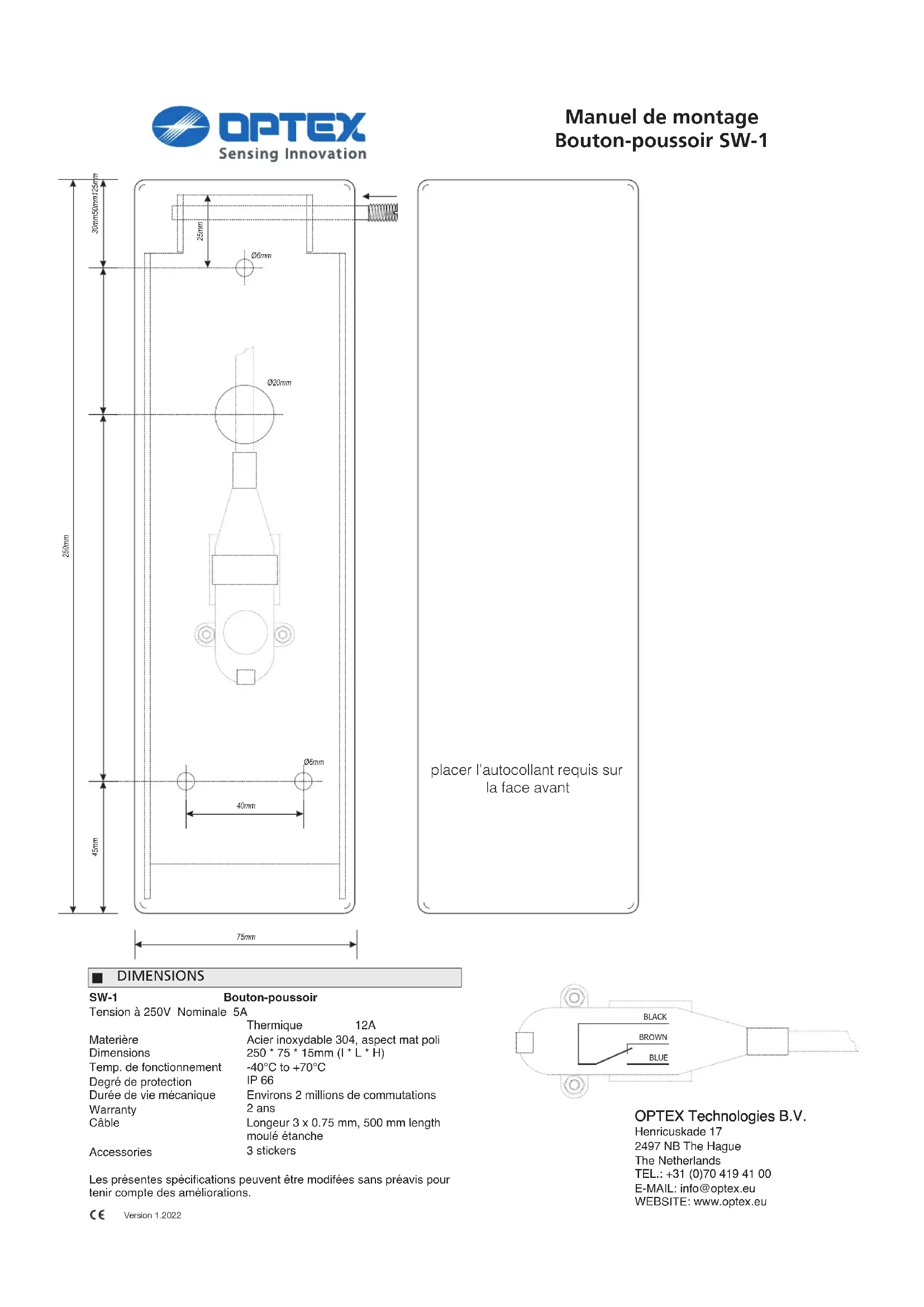

MODE D'EMPLOI SW2 OPTEX

placer l'autocollant requis sur la face avant

SW-1

Tension à 250V Nominale 5A

Bouton-poussoir

Thermique 12A

Materière

Dimensions

Température de fonctionnement

Degré de protection

Durée de vie mécanique

Warranty

Cable

Accessories

Acier inoxydable 304, aspect mat poli

250 75 15mm(I L H)

-40°C to +70°C

IP66

Environ 2 millions de commutations

2 ans

Longueur 3 × 0.75 ~mm, 500 ~mm longueur

moule étanche

3 stickers

Les présentes spécifications peuvent être modifiées sans préavis pour tenir compte des améliorations.

Henricuskade 17

2497 NB The Hague

The Netherlands

TEL.: [phone]

E-MAIL: [e-mail]

placer l'autocollant requis sur la face avant

SW-2

Tension à 250V Nominale 5A

Materière

Dimensions

Température de fonctionnement

Degré de protection

Durée de vie mécanique

Warranty

Cable

Accessories

Bouton-poussoir

Thermique 12A

Acier inoxydable 304, aspect mat poli

150x55x15mm (LxH)

-40°C +70°C

IP66

Environ 2 millions de commutations

2 ans

Longueur 3 × 0.75 ~mm, 500 ~mm longueur

mouléétanche

3 stickers

Les présentes spécifications peuvent être modifiées sans préavis pour tenir compte des améliorations.

OPTEX Technologies B.V.

Henricuskade 17

2497 NB The Hague

The Netherlands

TEL.: [phone]

E-MAIL: [e-mail]
