TC607X - Compacteur JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compacteur domestique
Marque	JENN-AIR
Modèle	TC607X
Hauteur	86,7 cm (34 1/8 po)
Largeur	38,1 cm (15 po)
Profondeur	61,0 cm (24 po)
Alimentation électrique	115 V CA, 60 Hz, 15 ou 20 A, circuit monophasé avec prise à 3 broches reliée à la terre
Fonction de compactage	Presse mécanique avec programme de compression verrouillé
Filtre à air	Filtre à charbon actif amovible, ventilateur intégré pour réduire les odeurs
Système de sécurité	Bouton à clé amovible, loquet de tiroir, arrêt automatique en position haute
Capacité du sac	Sac spécial compacteur avec trous prépercés, réduction de volume ~75%
Ouverture d'encastrement minimale	Largeur 38,7 cm, hauteur selon réglage, espace libre de 15,2 cm à droite et 58,4 cm devant
Réglage de hauteur	Roues arrière réglables sur 3 positions (87,0 à 88,9 cm), pieds de nivellement avant ajustables
Matériaux compatibles	Déchets ménagers non toxiques, non inflammables ; ne pas compacter verre chaud, cigarettes, produits toxiques
Entretien	Nettoyage intérieur avec détergent doux, aspiration des résidus ; filtre à air à remplacer
Pièces détachées	Sacs (réf. W10165295RP, W10165294RB, W10165295BU), filtre à charbon (réf. 4151750), poignées et panneaux personnalisés
Garantie	2 ans limitée, pièces et main-d'œuvre pour vices de matériaux ou fabrication

FOIRE AUX QUESTIONS - TC607X JENN-AIR

Le compacteur ne fonctionne pas, que faire ?

Vérifiez que le cordon d'alimentation est branché sur une prise reliée à la terre. Assurez-vous que le bouton à clé est sur ON et que le tiroir est complètement fermé avec le loquet verrouillé. Contrôlez le fusible ou le disjoncteur.

Pourquoi les déchets ne se compactent-ils pas ?

Le tiroir doit être rempli au moins à moitié pour que le vérin comprime. Le vérin s'arrête à 17,8 cm du fond. Les premiers déchets ne sont pas compactés tant que le tiroir n'est pas assez plein.

Le tiroir ne s'ouvre pas, comment débloquer ?

Si le programme de compression est activé, appuyez sur la pédale de mise en marche pour relever la presse. Vérifiez que le loquet est bien verrouillé. Si nécessaire, mettez l'interrupteur de compression sur OFF.

Comment installer un nouveau sac ?

Placez le sac plié dans le tiroir, ouvrez-le et repliez les bords sur le pourtour. Enfoncez les quatre trous prépercés sur les boutons de retenue. Assurez-vous que le loquet est verrouillé avant de fermer.

Pourquoi les bouteilles en verre ne se brisent-elles pas ?

Les bouteilles épaisses peuvent ne pas se briser à chaque cycle. La charge de déchets et l'épaisseur du verre influent. Placez les bouteilles sur le côté, au centre du tiroir.

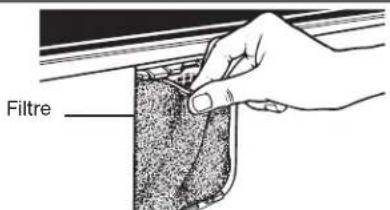

Comment remplacer le filtre à air ?

Ouvrez le tiroir, retirez le bouton à clé. Insérez les doigts dans le couvercle du filtre et tirez pour le déclipser. Retirez l'ancien filtre, insérez le nouveau (réf. 4151750) et reclips ez le couvercle.

Le compacteur fait du bruit, est-ce normal ?

Oui, le mécanisme à chaîne et pignons en acier produit un bruit normal. Le ventilateur du filtre à air peut aussi bourdonner. Mettez l'interrupteur du filtre sur OFF pour l'éteindre.

Quels déchets ne pas compacter ?

N'introduisez pas de produits toxiques, inflammables (chiffons huileux), cigarettes allumées, objets chauds, ou déchets odorants comme les couches. Évitez de surcharger.

Comment nettoyer l'intérieur du compacteur ?

Portez des gants. Ouvrez le tiroir, retirez le sac. Lavez l'intérieur avec une éponge et un détergent doux. Pour l'armoire, retirez le tiroir et passez l'aspirateur. Séchez soigneusement.

Où trouver les numéros de modèle et de série ?

Ils se trouvent derrière le tiroir, côté droit. Notez-les avant de contacter le service client ou de commander des pièces.

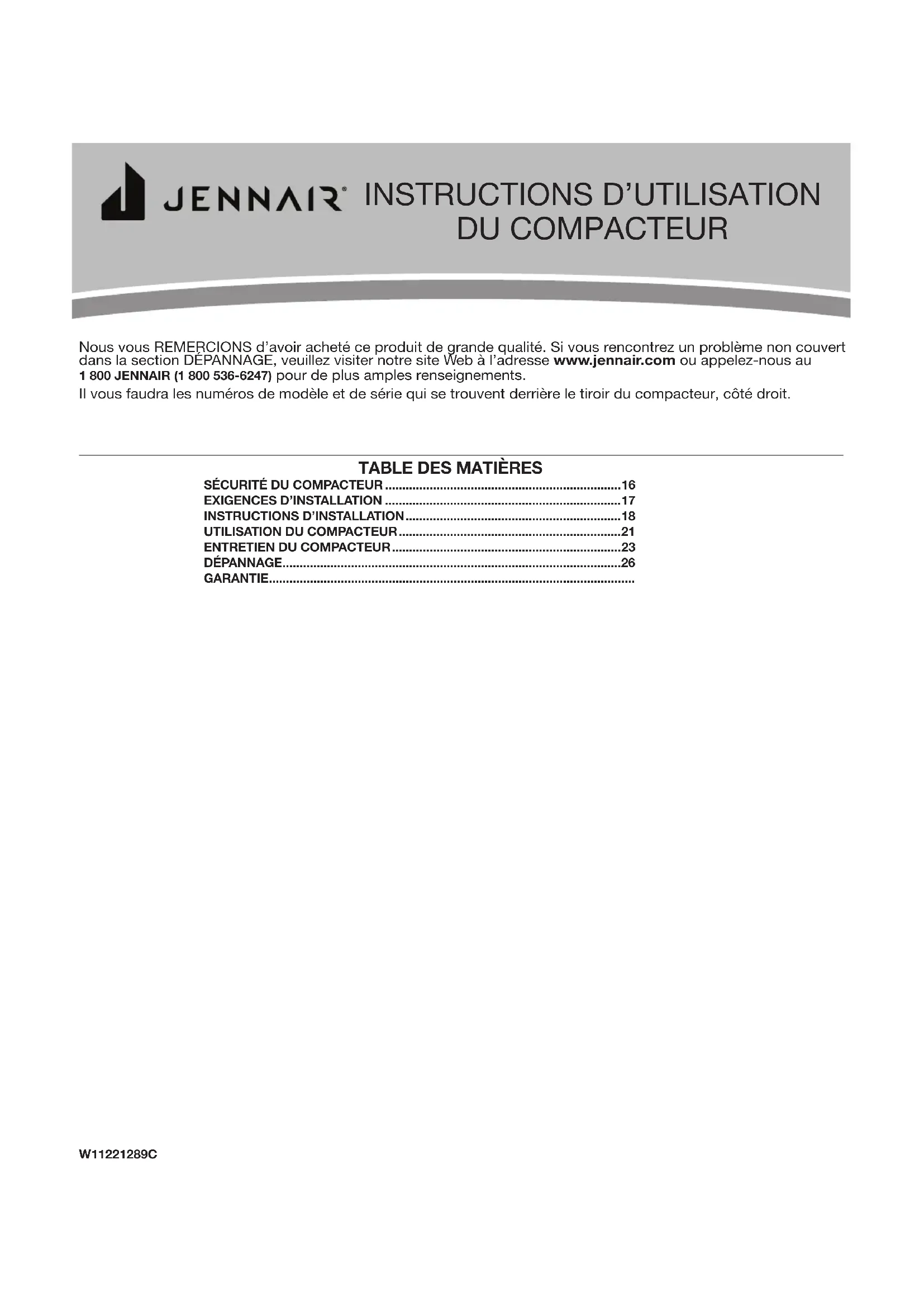

MODE D'EMPLOI TC607X JENN-AIR

Nous vous REMERCIONS d'avoir acheté ce produit de grande qualité. Si vous rencontrez un problème non couvert dans la section DEPANNAGE, veuillez visiter notre site Web à l'adresse www. jennair. com ou appelez-nous au 1 800 JENNAIR (1 800 536-6247) pour de plus amples renseignements.

Il vous faudra les numéros de modèle et de série qui se trouvent derrière le tiroir du compacteur, côté droit.

TABLE des matières

SÉCURITÉ DU COMPACTEUR....16

EXIGENCES D'INSTALLATION....17

INSTRUCTIONS D'INSTALLATION....18

UTILISATION DU COMPACTEUR....21

ENTRETIEN DU COMPACTEUR....23

DÉPANNAGE....26

GARANTIE......

Sécurité du compacteur

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Importantes instructions de sécurité

AVERTISSEMENT : Lors de l'utilisation d'appareils électroménagers, il convient d'observer certaines précautions élémentaires dont les suivantes :

■ Lire toutes les instructions avant d'utiliser le compacteur. - Une surveillance étroite est nécessaire, lorsque l'appareil est employé par ou près d'enfants. Ne pas permettre d'utiliser l'appareil comme un jouet, ou le faire fonctionner sans surveillance. Verrouiller l'interrupteur à clé lorsque l'appareil n'est pas utilisé et garder la clé hors d'atteinte des enfants. ■ Ne pas toucher les pièces mobiles. ■ Ne pas faire fonctionner le compacteur si le cordon d'alimentation, la fiche de branchement, le moteur sont endommagés ou après tout dommage quelconque. Faire examiner, réparer ou ajuster le compacteur par un technicien autorisé. ■ Utiliser uniquement pour l'usage auquel il est destiné, tel que décrit dans ce manuel. Ne pas utiliser des accessoires autres que ceux qui sont recommandés par le fabricant.

■ Ne pas utiliser cet appareil pour compacter des produits toxiques ou fluides inflammables tels que chiffons imbibés d'huile et vaporisateurs insecticides. Ne pas soumettre au compacteur les articles comme cigarettes ou cigares allumés, ou autres objets en combustion ou chauds. Ne pas surcharger le compacteur. ■ Ne pas démonter le compacteur. Un remontage incorrect peut être à l'origine d'un choc électrique, lors de l'utilisation subséquente. ■ Manipuler avec soin un sac rempli de déchets. Des objets pointus peuvent percer le sac et causer des blessures. Ne pas surcharger le sac de déchets avec des matériaux pesants tels que le verre. ■ Ce compacteur est destiné à l'usage domestique uniquement. ■ Débrancher le compacteur avant toute intervention sur l'appareil. ■ Ne pas modifier la fiche jointe au compacteur et utiliser seulement avec une prise reliée à la terre.

Exigences d'emplacement

Dimensions du produit

34 1/8 po (86,7 cm) 15 po (38,1 cm) 24 po (61,0 cm)

Dimensions de l'ouverture à découper

A. La prise de courant mise à la terre doit se situer à au moins 3 po (7,6 cm) des armoires ou murs adjacents, comme illustré. La prise peut être installée soit sur le côté gauche, soit sur le côté droit du compacteur.

Dimensions d'espacement

B A

A. Laisser 6 po (15,2 cm) d'espace à droite du compacteur pour enlever les sacs du compacteur.

B. Laisser 23 po (58,4 cm) d'espace devant le compacteur pour ouvrir complètement ou retirer le tiroir du compacteur.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Méthode recommandée de liaison à la terre

Le compacteur est alimenté par un circuit de 115 V CA.

monophasé à 60 Hz, protégé par un fusible de 15 ou 20 A et convenablement relié à la terre. Il doit être équipé d'une fiche de liaison à la terre comme illustré. Il est recommandé de raccorder l'appareil sur un circuit distinct exclusif à cet appareil.

Ce compacteur doit être relié à la terre lorsqu'il est utilisé pour réduire le risque de décharge électrique. Le compacteur est équipé d'un cordon à trois conducteurs et d'une fiche à 3 broches de type relié à la terre, pour convenir à la prise de courant appropriée reliée à la terre. Le conducteur vert (ou vert et jaune) dans le cordon est le fil de liaison à la terre. Ne pas connecter le fil vert (ou vert et jaune) à une borne active. Ne pas modifier la fiche jointe au compacteur ; utiliser avec une prise reliée à la terre.

Outils

Installateur : Remettre les instructions d'utilisation au propriétaire.

Propriétaire : Conserver les instructions d'utilisation pour référence ultérieure et pour utilisation par l'inspecteur local des installations électriques, si nécessaire.

Outils nécessaires :

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation.

Niveau

■ Tournevis cruciforme no 2

■ Ruban à mesurer

■ Tournevis à tête plate

■ Pince

■ Clé polygonale de 5/16 po

Ciseaux

Couteau utilitaire

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le compacteur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Commencer dans la pièce où le compacteur sera installé.

1. Retirer le compacteur du carton d'emballage. Suivre les instructions indiquées sur le carton d'expédition.
2. Retirer tous les matériaux d'emballage de protection tels que ruban adhésif et cales d'expédition.
3. Utiliser une solution d'eau tiède et de détergent pour éliminer tout résidu de cire laissé par les matériaux d'emballage.
4. Sécher soigneusement avec un chiffon doux. Pour obtenir plus de renseignements, voir la section "Nettoyage".

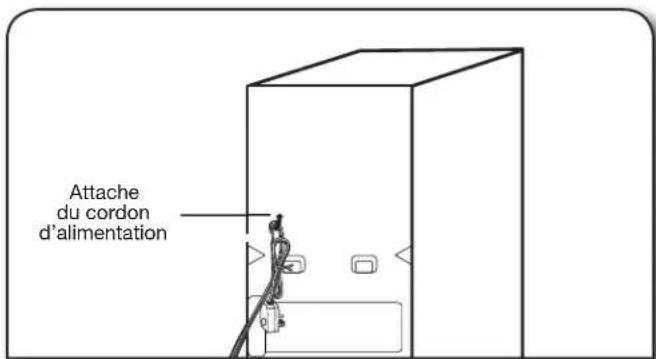

5. S'assurer que le cordon d'alimentation est attaché à la bride du cordon à l'arrière du compacteur.

Attache du cordon d'alimentation

1. Mettre deux des quatre cornières de protection de l'emballage sur le sol près du compacteur.
2. Appuyer sur la pédale pour ouvrir le tiroir du compacteur et retirer tout matériel d'expédition ou autre article du tiroir. REMARQUE : Ne pas enlever le sac du compacteur.
3. Si le panneau avant du compacteur est complet, installer la poignée. La poignée est située à l'intérieur du tiroir.

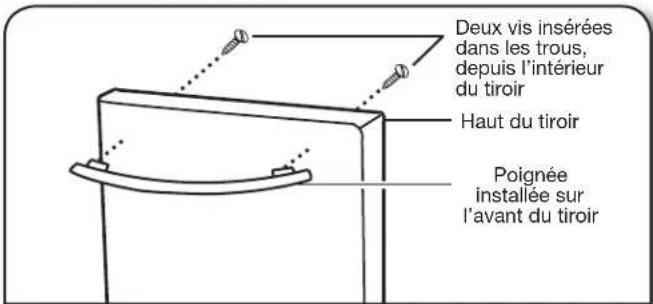

Installation de la poignée :

■ Insérer les vis dans les trous depuis l'intérieur du tiroir. ■ Placer la poignée sur la façade du tiroir; aligner les trous de la poignée avec les extrémités des vis. ■ Bien serrer les vis.

Deux vis insérées dans les trous, depuis l'intérieur du tiroir Haut du tiroir Poignée installée sur l'avant du tiroir

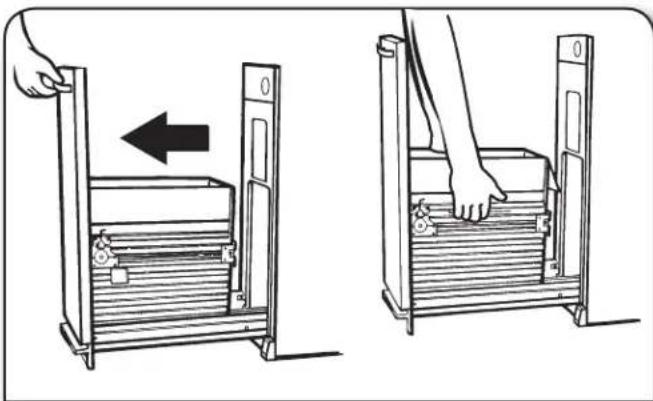

1. Saisir l'avant du tiroir et l'incliner légèrement vers l'arrière tout en tirant vers l'avant pour dégager les butées du tiroir.
2. Saisir la poignée du tiroir ou les côtés du tiroir et soulever le tiroir pour le sortir du compacteur.

1. Mettre le tiroir sur les deux cornières de protection.
2. Mettre les deux autres cornières de protection sur le sol à côté du compacteur.
3. Saisir les côtés de la caisse du compacteur et placer le compacteur sur le côté sur les cornières de protection.
4. Retirer la base d'expédition du bas du compacteur.

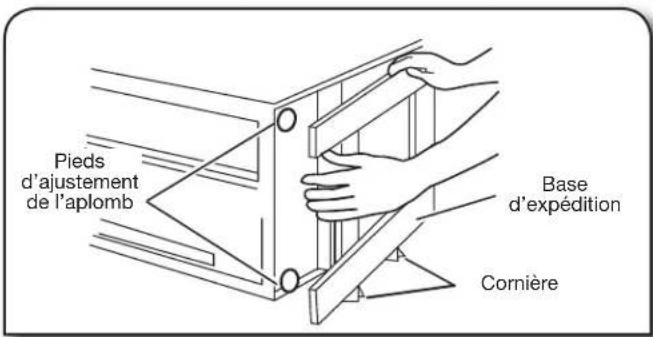

Pieds d'ajustement de l'aplomb Base d'expédition Cornière

REMARQUE : Avant de remettre le compacteur debout, régler au besoin la hauteur du compacteur en utilisant les instructions de réglage de la hauteur suivantes.

Réglage de la hauteur (selon les besoins)

1. Mesurer la hauteur de l'ouverture d'encastrement. Le sommet de la tête de la vis de montage du compacteur devrait être à au moins 1/8 po (3 mm) du sommet de l'ouverture d'encastrement.

Les roues arrière sont préréglées pour une armoire d'une hauteur de 34 ^1/4 po (87 cm). Voir position "1" de l'illustration suivante.

Pour ajuster la hauteur d'ouverture d'encastrement supérieure à 34 ^1/4 po :

■ Desserrer la vis, juste assez pour pouvoir extraire le piston du trou de positionnement "1". ■ Déplacer la roue arrière et le tenon à la position "2" ou "3" au besoin, pour la mesure d'ouverture d'encastrement :

Position "2": 34 7/16 po à 34 11/16 po (87,5 à 88,1 cm)

Position "3": 34 13/16 po à 35 po (88,4 à 88,9 cm)

REMARQUE : Pour mettre le compacteur d'aplomb en position "3", vous devez peut-être ajouter des cales sous les pieds de nivellement.

La hauteur des cales doit être environ 1/4 po (6 mm).

Serrer la vis.

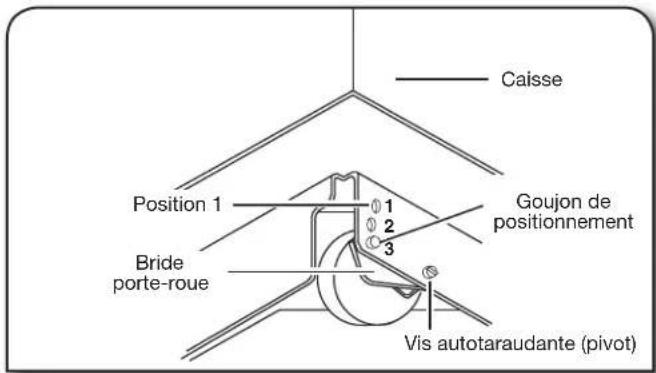

Caisse Position 1 1 2 3 Goujon de positionnement Bride porte-roue Vis autotaraudante (pivot)

1. Placer le compacteur à la verticale. Si la hauteur de la roue arrière doit être réglée, déplacer les cornières de protection au côté opposé et placer le compacteur sur son autre côté. Régler l'autre roue arrière.
2. Utiliser la pince pour abaisser les pieds de nivellement avant hors de la caisse du compacteur. Régler les pieds de nivellement pour correspondre avec la position des roues arrière.

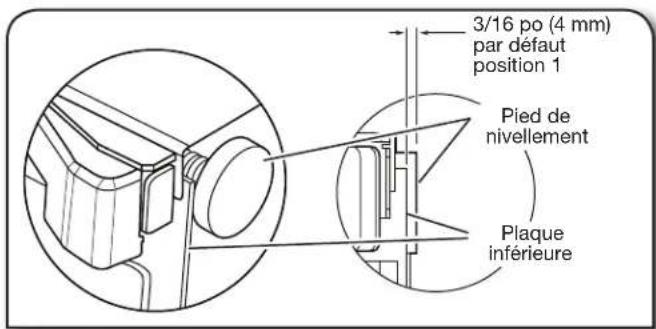

Position de la roue arrière :

"1": 3/16 po (4 mm) à partir du dessous du compacteur "2": 9/16 po (14 mm) à partir du dessous du compacteur "3": 3/4 po (19 mm) à partir du dessous du compacteur

3/16 po (4 mm) par défaut position 1 Pied de nivellement Plaque inférieure

1. Placer le compacteur à la verticale. Éliminer/recycler tous les matériaux d'emballage.

Installation sous un comptoir

C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte. S'assurer d'avoir tout le nécessaire pour une installation correcte. C'est la responsabilité et l'obligation personnelle du client de contacter un installateur qualifié pour s'assurer que l'installation électrique réponde aux codes et règlements nationaux et locaux.

Important :

Pour éviter d'endommager le revêtement de sol, glisser le compacteur sur du carton ou des panneaux durs avant de déplacer le compacteur sur le plancher. Ne pas laisser le cadre arrière du compacteur toucher le revêtement de sol lorsqu'on soulève ou déplace le compacteur.

1. Déplacer le compacteur près de son emplacement final.
2. Retirer la bride du cordon à l'arrière du compacteur. Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
3. Déterminer si le cadre du compacteur ou le devant du tiroir doit être en affleurement avec le devant de l'armoire de cuisine.

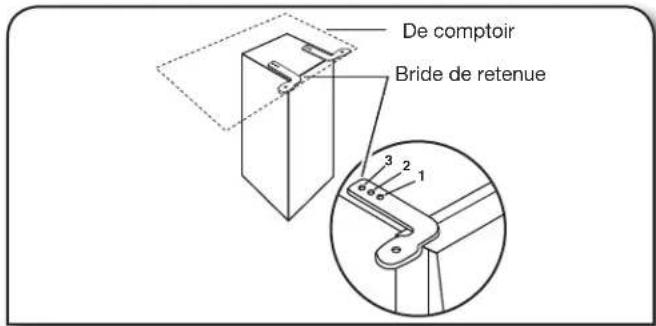

4. Faire pivoter les deux brides de retenue supérieures de 180°. Les vis sont fournies en position "2". Au besoin, régler les brides sur la position "1" ou "3" comme décrit ci-dessous :

■ Si le cadre du compacteur doit être en affleurement avec l'avant de l'armoire, placer les vis de retenue de la bride dans les trous "1" des brides.

■ Si le devant de la bride du tiroir du compacteur doit être en affleurement avec l'avant de l'armoire, placer les vis de retenue de la bride dans les trous "3" des brides.

■ Si le compacteur doit être installé à une position intermédiaire entre "1" et "3", placer les vis de retenue de la bride dans les trous "2" des brides.

De comptoir Bride de retenue 3 2 1

1. Soulever lentement et légèrement le devant et faire rouler le compacteur dans l'ouverture d'encastrement.

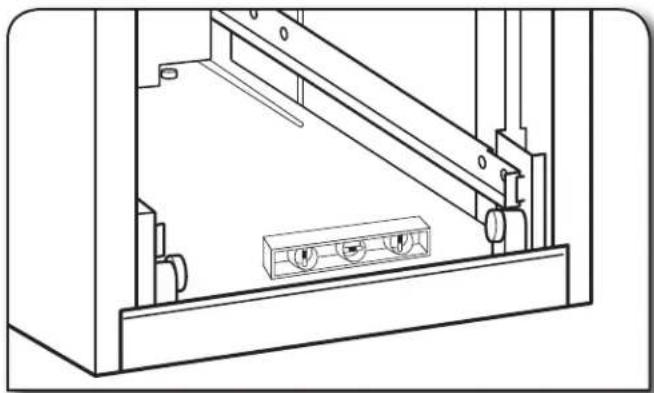

2. Ajuster les pieds de nivellement jusqu'à ce que le compacteur soit de niveau et stable. Placer un niveau à l'intérieur au bas de la caisse, comme indiqué. Contrôler l'aplomb transversal et dans le sens avant/arrière du compacteur.

1. À l'aide des deux vis n° 8 - 18 x 1/2 po (13 mm), fixer les brides de retenue en dessous du comptoir avec les vis de montage.

Installation au comptoir

De comptoir Bride de retenue Vis de montage (fournie)

REMARQUE : Si les brides de retenue ne peuvent pas être fixées sous le comptoir, voir la section "Montage à l'avant de l'armoire".

Montage à l'avant de l'armoire

(à utiliser si le montage au comptoir n'est pas possible)

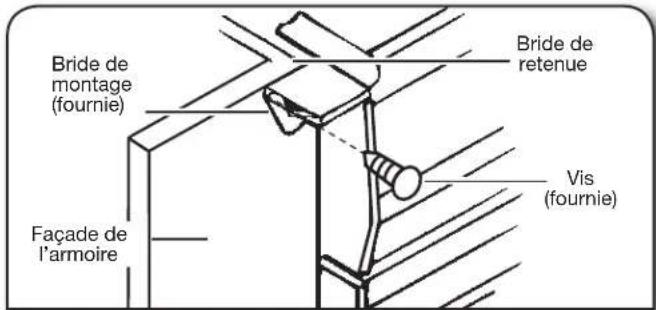

Bride de montage (fournie) Façade de l'armoire Bride de retenue Vis (fournie)

1. Saisir les côtés du tiroir du compacteur et placer les roues du tiroir dans les glissières. Soulever le tiroir par la poignée pour faire passer l'avant du tiroir au-dessus des butées. Fermer le tiroir. Vérifier que le tiroir s'ouvre et se referme librement.

Si le garde-pieds frotte contre le plancher, consulter les autres instructions à la section "Réglage du garde-pieds".

Ajustement du garde-pieds

Si le garde-pieds frotte contre le revêtement de sol, on peut en modifier la hauteur comme suit :

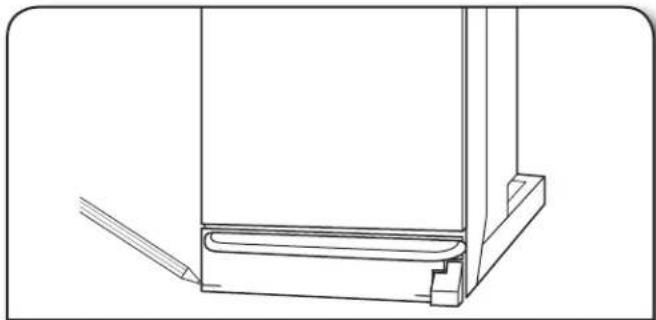

1. Marquer de chaque côté du garde-pieds la largeur du matériau qui cause le frottement sur le revêtement de sol.

1. Retirer le tiroir du compacteur. (Voir les étapes 9 et 10 à la section "Déballage du compacteur".)

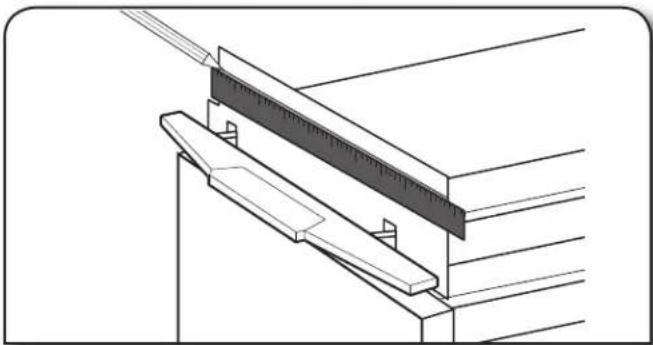

2. À l'aide d'une règle et d'un crayon ou d'une craie, tracer une ligne entre les marques tracées de chaque côté du garde-pieds. À l'aide de ciseaux ou d'un couteau tout usage, découper le garde-pieds le long de la ligne.

1. Réinstaller le tiroir. Si le garde-pieds frotte toujours sur le revêtement de sol, répéter les étapes 1 à 3.

Dimensions

Utiliser ces dimensions pour créer un panneau personnalisé.

Le panneau doit avoir une épaisseur minimale de 3/4 po (1,9 cm).

29 3/8 po max (74,6 cm) 15 po max (38,1 cm)

Installation

1. Aligner le bas du panneau personnalisé au bas avant extérieur du tiroir et appuyer le panneau sur la languette d'appui.

REMARQUE : Le bas du panneau personnalisé ne devrait pas aller plus bas que le bas de la languette d'appui qui est située au niveau le plus bas au centre et à l'avant du tiroir extérieur.

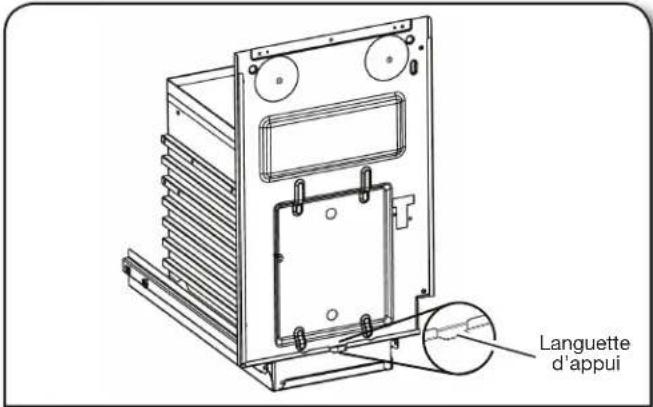

Languette d'appui

Fixer le panneau personnalisé à l'avant du tiroir extérieur en utilisant quatre vis à bois no 8 x 1 po. Visser de l'intérieur du tiroir. Il y a sept trous pour les vis.

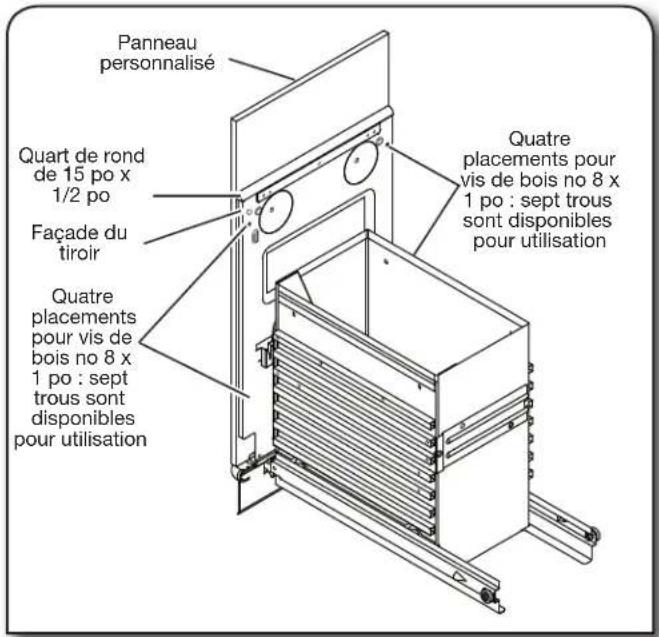

1. Fixer un joint d'un quart-de-rond de 15 po x 1/2 po (38,1 cm x 13 mm) le long du sommet du tiroir à l'avant en utilisant de la colle ou des vis.

Panneau personnalisé Quart de rond de 15 po x 1/2 po Façade du tiroir Quatre placements pour vis de bois no 8 x 1 po : sept trous sont disponibles pour utilisation Quatre placements pour vis de bois no 8 x 1 po : sept trous sont disponibles pour utilisation

Fonctionnement du compacteur

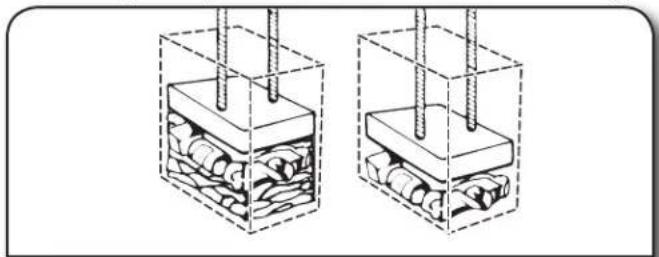

La presse du compacteur fait partie du compacteur qui compresse les déchets.

IMPORTANT : Le vérin du compacteur s'arrête à 7 po (18 cm) du bas du tiroir. Les déchets ne seront pas compactés avant que le tiroir ne soit à 1/2 plein.

Un bruit se fait entendre lorsque du verre se brise. Les bouteilles en verre robuste peuvent ne pas se briser. Les déchets dans un sac de compacteur plein feront environ le 1/4 du volume original.

Ne pas utiliser les mains ou les pieds pour compacter les articles dans le compacteur.

Le non-respect de cette instruction peut occasionner des coupures.

REMARQUE : Les premiers déchets chargés ne seront pas comprimés les premières fois que le compacteur est chargé. Le tiroir du compacteur devrait être au moins à 1/2 rempli avant que le compacteur de déchets puisse commencer à compresser la charge.

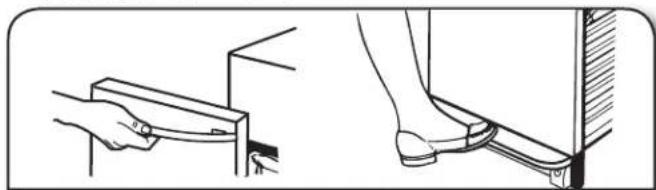

1. Ouvrir le tiroir. Soulever et tirer la poignée ou appuyer sur la pédale pour ouvrir le tiroir.

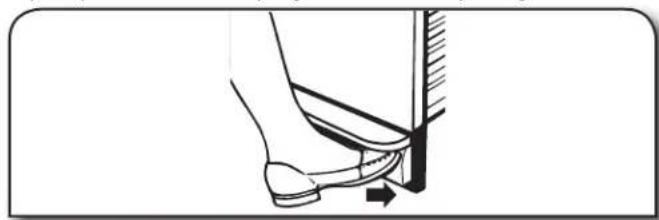

REMARQUE : Appuyer sur la pédale ouvre le tiroir de 3 po à 6 po (7,6 cm à 15,2 cm) seulement, selon la charge.

Risque de coupure

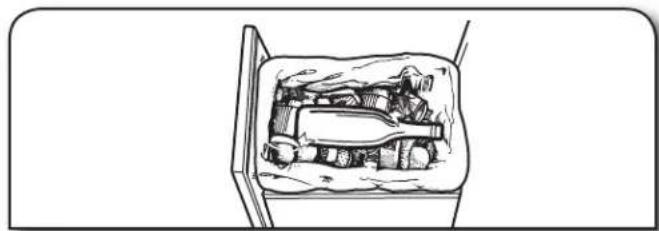

Couvrir les articles en verre lors de la compression pour mieux contenir les fragments.

Le non-respect de cette instruction peut causer des coupures.

1. Mettre les déchets dans le compacteur.

■ Envelopper ou recouvrir les déchets humides ou salissants. ■ Ne pas mettre dans le compacteur des matières susceptibles de dégager de mauvaises odeurs, telles que viande crue, poisson, pelures de pamplemousse, couches jetables ou articles d'hygiène personnelle. ■ Charger les déchets volumineux au centre du tiroir. ■ Charger les bouteilles et canettes sur le côté au centre du tiroir. Ne pas placer les bouteilles dans une position verticale.

1. Fermer le tiroir.

Mise en marche du compacteur

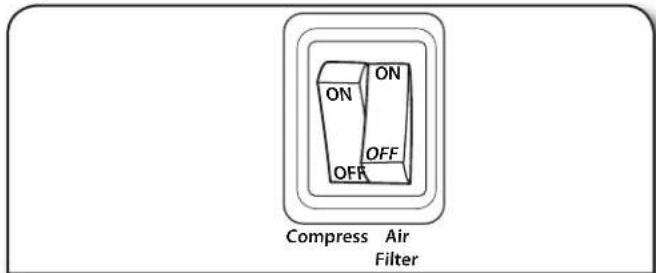

ON ON OFF OFF Compress Air Filter Off On Interrupteurs de commande Bouton clé

1. Ouvrir le tiroir. Placer les déchets à l'intérieur.
2. Tourner le bouton clé à la position ON (marche).
3. Régler l'interrupteur de programme de compression à OFF (arrêt).
4. Fermer le tiroir.

REMARQUE : Le bouton à clé est amovible. Retirer le bouton clé pour empêcher les enfants de faire fonctionner le compacteur. Appuyer sur le bouton Start (mise en marche) avec le pied pour démarrer le programme de compactage.

Utiliser le programme de compression (verrouillé)

Le programme de compression (verrouillé) prolonge la durée d'utilisation du sac en exerçant une pression constante sur les déchets pour les empêcher de se décompresser. L'utilisation régulière d'un programme de compression peut augmenter la capacité d'un sac de 25 pour cent.

Durant le programme de compression, le bras de compression reste en position abaissée pour un compactage supplémentaire. Le tiroir est verrouillé et ne peut être ouvert quand le vérin est abaissé.

IMPORTANT : Au cours du programme de compactage, le tiroir reste verrouillé jusqu'à ce que l'on appuie sur le bouton Start (mise en marche) avec le pied permettant de monter la presse.

Pour de meilleurs résultats, utiliser le programme de compression sur des périodes d'au moins 30 minutes.

1. Soulever et tirer la poignée ou appuyer sur la pédale pour ouvrir le tiroir du compacteur.
2. Régler l'interrupteur du programme de compression du compacteur sur ON (marche).

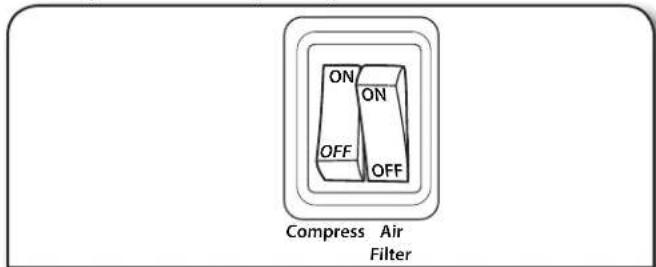

ON ON OFF OFF Compress Air Filter

1. Fermer le tiroir.
2. Appuyer sur le bouton Start (mise en marche) avec le pied pour démarrer le programme de compactage.
3. Appuyer sur le bouton Start (mise en marche) avec le pied pour relever le vérin et permettre l'ouverture du tiroir.

Utiliser le filtre à air

1. Régler l'interrupteur du filtre à air sur ON (marche). Le ventilateur crée un mouvement d'air dans le compacteur pour éliminer les odeurs.

ON ON OFF OFF Compress Air Filter

Remarques :

■ Le filtre à air fonctionne seulement lorsque le bouton clé est en position ON (marche). ■ Du bruit peut provenir du compacteur même s'il n'est pas utilisé si le ventilateur n'a pas été fermé.

1. Régler l'interrupteur Air Filter (filtre à air) sur OFF (arrêt) pour éteindre le ventilateur.

Avertissement

Risque de poids excessif

Deux personnes seront peut-être nécessaires pour enlever et déplacer le sac de déchets compactés.

Déverrouiller le loquet pour aider au retrait du sac.

Ne pas respecter cette instruction peut entraîner une blessure au dos ou d'autres blessures.

Lorsque les déchets sont compactés jusqu'au-dessus du tiroir, retirer le sac. Si le sac est trop lourd, compacter moins de déchets avant de vider le sac à l'avenir.

Avertissement

Risque de coupure

Ne pas utiliser les mains ou les pieds pour compacter les articles dans le compacteur.

Le non-respect de cette instruction peut occasionner des coupures.

1. Soulever et tirer la poignée ou appuyer sur la pédale pour ouvrir le tiroir.
2. Dégager le haut du sac des boutons de retenue du sac. Relever les quatre revers du sac. Fermer le sac avec une attache torsadée.

1. Ouvrir le loquet sur le côté du tiroir. Incliner le tiroir sur la droite. Cette opération libère la pression, ce qui rend le sac plus facile à enlever.

1. Retirer le sac en le soulevant.

1. Verrouiller le tiroir s'il était déverrouillé.

Installation d'un nouveau sac

Ne pas utiliser d'autres sacs que ceux qui sont spécifiquement conçus pour être utilisés dans votre compacteur. Commander des sacs de rechange pour compacteur chez votre marchand local ou en composant le numéro sans frais indiqué sur la couverture ou à la section "Assistance ou service".

Important :

Avant d'installer un nouveau sac, s'assurer que :

■ Le loquet du tiroir est bien verrouillé.

■ Le tiroir est propre et exempt de débris.

REMARQUE : Un tiroir non verrouillé peut faire en sorte que le commutateur du tiroir reste ouvert. La presse reviendra ainsi à sa position et le compacteur continuera de fonctionner. Essayer de pousser le tiroir vers l'intérieur pour arrêter le compacteur. Le compacteur peut aussi continuer à fonctionner si des débris sont présents dans la zone du tiroir. Un tiroir difficile à manœuvrer peut être causé par un loquet non verrouillé ou par la présence de débris dans la zone du tiroir.

1. Placer le sac plié dans le tiroir. Ouvrir le sac et replier les bords supérieurs du sac sur le bord du tiroir.

1. Immobiliser le sac en engageant les quatre trous prépercés sur les boutons de retenue du sac. Les trous s'agrandiront sur les boutons sans endommager le sac.
2. Pousser l'intérieur du sac contre le fond, les côtés et les coins du tiroir, pour qu'il s'adapte bien.

Trouses prépercés et boutons de retenue du sac

REMARQUE : La presse déchirera un sac mal installé.

Entretien du compacteur

Votre nouveau compacteur est conçu pour vous donner de nombreuses années de service. Toutefois, quelques mesures doivent être prises pour entretenir correctement votre compacteur. Cette section vous expliquera comment nettoyer et prendre soin de votre compacteur.

Avant de remplacer le filtre à air, ouvrir le tiroir et tourner le bouton à clé à la position OFF (arrêt) et l'enlever.

REMARQUE : Les entretiens autres que ceux décrits dans cette section doivent être exécutés par un représentant de service autorisé.

Remplacement du filtre à air

On recommande d'utiliser le filtre à air au charbon situé sous le couvercle du filtre.

Pour commander le bon filtre au charbon de remplacement, composer le numéro sans frais indiqué sur la couverture ou dans la section "Accessoires".

1. Insérer le bout des doigts dans le couvercle du filtre et tirer jusqu'à ce que les languettes sur le côté soient dégagées. Soulever le couvercle pour libérer les languettes du bas.

1. Retirer le filtre à air en tirant sur la partie supérieure du filtre. Le filtre devrait être facile à enlever. Jeter le filtre usagé.

Filtre

1. Pour placer le filtre à air de remplacement, insérez-le en place.
2. Insérer les languettes du bas du couvercle de filtre à air jusqu'à ce que les languettes de côté s'enclenchent.

Risque de coupure

Porter des gants lors du nettoyage de l'intérieur du tiroir, de l'armoire ou de la presse.

Le non-respect de cette instruction peut causer des coupures.

Avant de nettoyer le compacteur, ouvrir le tiroir et tourner le bouton clé à la position OFF (arrêt) et l'enlever.

Nettoyage de l'intérieur du tiroir

1. Tirer le tiroir vers l'extérieur jusqu'à la butée.
2. Enlever le sac. Voir la section "Enlever un sac rempli".
3. Facultatif : Retirer le côté du tiroir. Maintenir le loquet ouvert et incliner le côté du tiroir jusqu'à ce que le loquet dépasse le devant du tiroir.

Retirer le côté du tiroir en le soulevant du tiroir.

1. Laver l'intérieur du tiroir avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer et sécher à fond avec un linge doux.
2. Si le côté du tiroir a été enlevé, le remettre en position inclinée.
3. Abaisser le loquet du tiroir tout en soulevant le côté du tiroir à la position verticale.
4. Verrouiller le côté du tiroir.
5. Fermer le tiroir.

Nettoyage de l'intérieur de l'armoire

1. Retirer le tiroir vers l'extérieur jusqu'à la butée.

REMARQUE : Remarquez comment les roulettes du tiroir se déplacent dans les glissières, les désengager. Il sera plus facile de replacer le tiroir une fois le nettoyage terminé.

1. Soulever le devant du tiroir pour franchir les butées.
2. Saisir la poignée ou les côtés du tiroir et le tirer jusqu'à ce qu'il sorte complètement. L'enlever délicatement.

1. Passer l'aspirateur à l'intérieur de la caisse. Les liquides renversés ou les déchets humides doivent être nettoyés à la main ou au moyen d'un aspirateur conçu pour aspirer les liquides.

1. Laver l'intérieur de l'armoire avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer et sécher à fond avec un linge doux.
2. Pour replacer le tiroir, le saisir par les côtés et insérer les roulettes sur les glissières.
3. Soulever l'avant du tiroir et le pousser complètement au-delà des butées.

Nettoyage des surfaces extérieures

1. Laver les surfaces extérieures (y compris l'acier inoxydable) avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Ne pas utiliser de nettoyants abrasifs ou puissants. Rincer et sécher à fond avec un linge doux.
2. Essuyer les renversements immédiatement. Certains aliments peuvent endommager le fini s'ils sont laissés à la surface du compacteur.

Nettoyage de la presse

1. Enlever les particules de verre en essuyant le dessus de la presse avec un linge ou un essuie-tout. Jeter l'essuie-tout.

1. Enlever les aliments avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer et sécher à fond avec un linge doux.

Nettoyage avant les vacances

En cas d'absence pendant plus de quelques jours, enlever le sac du compacteur. Enlever le bouton à clé et le garder hors de portée des enfants.

Accessoires

Pour commander, prendre contact avec le revendeur agréé local. Aux É.-U., visiter notre page Web au www. jennair. com/accessories ou composer le 1 800 JENNAIR (536 6247).

Au Canada, visiter notre page Web au www. jennair. ca ou composer le 1 800 JENNAIR (536 6247).

Sacs de rechange

Paquet de 15 – no de pièce W10165295RP

Paquet de 60 – no de pièce W10165294RB

Paquet de 180 – no de pièce W10165295BU

Filtre à air au charbon n° de pièce 4151750

Panneaux et poignées :

Trousse de panneau en acier inoxydable pour les poignées Pro et Euro :

Numéro de pièce W10190374

Poignées pour le panneau en acier inoxydable W10190374 :

Numéro de pièce W10540356 (poignée Euro)

Numéro de pièce W10893501 (poignée Pro)

Poignée pour panneau personnalisé :

Numéro de pièce W11231232 (poignée NOIR™)

Numéro de pièce W11231235 (poignée RISE™)

Trousse de panneau en acier inoxydable avec poignée préinstallée :

Numéro de modèle JKTPX151HM (poignée NOIR™)

Numéro de modèle JKTPX151HL (poignée RISE™)

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Essayer d'abord les solutions suggérées ici afin d'éviter le coût d'une intervention de dépannage inutile.

PROBLÈME SOLUTION
LE COMPACTEUR NE FONCTIONNE PAS	Vérifier que le cordon d'alimentation est correctement branché sur une prise reliée à la terre. Vérifier le type de prise murale sur laquelle le compacteur est branché. Il est possible que le cordon d'alimentation du compacteur soit branché dans une prise commandée par un interrupteur mural. Cela peut se produire lorsque l'interrupteur mural était destiné à une prise pour broyeur de déchets.Un fusible est grillé ou un disjoncteur s'est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.S'assurer que le tiroir est complètement fermé. Ouvrir le tiroir et vérifier que le loquet est verrouillé. Bien fermer le tiroir et mettre le compacteur en marche.S'assurer que le bouton à clé est réglé à ON (marche). Voir la section “Mise en marche du compacteur”.Appuyer sur le bouton de mise en marche à pédale. Voir la section “Mise en marche du compacteur”.
LES DÉCHETS NE SE COMPACTENT PAS	Le tiroir doit être plus qu'à moitié rempli avant que les déchets soient compactés. Le vérin s'arrête à 7 po (17,8 cm) du bas du tiroir.
LE TIROIR NE S'OUVRE PAS	Le programme de compression peut être activé. Le tiroir reste verrouillé jusqu'à ce que le bouton de mise en marche à pédale soit appuyé. Arrêter le programme de compression en appuyant sur le commutateur pour le mettre à la position OFF (arrêt).Pousser sur le devant du tiroir pour essayer de soulever la presse. Vérifier que le loquet est verrouillé.Appuyer sur le bouton de mise en marche à pédale. Voir la section “Mise en marche du compacteur”.
LA COMPRESSION OU LA FORCE N'EST PAS SUFFISANTE	Le compactage est plus efficace lors de l'utilisation du programme de compression.Maintenir les déchets compressés pour une période minimum de 30 minutes.
LES BOUTEILLES NE SE BRISENT PAS	Raisons possibles : Les bouteilles ne se brisent pas chaque fois. L'épaisseur du verre de la bouteille et le contenu de la charge de déchets peuvent empêcher le bris des bouteilles.
LE COMPACTEUR NE S'ÉTEINT PAS	Pousser sur l'avant du tiroir pour essayer d'engager le commutateur du tiroir. Ouvrir le tiroir et vérifier que le loquet est verrouillé.Le bouton de mise en marche à pédale peut ne pas être enclenché ou le levier qui pousse l'interrupteur de démarrage peut être plié. Appuyer sur le levier pour arrêter le compacteur.Au besoin, replier le levier à sa position.Des débris dans la zone de tiroir peuvent être la cause du déclenchement de la porte du commutateur du tiroir entraînant le fonctionnement continu du compresseur. Cela peut également empêcher le démarrage du compacteur.
LE TIROIR BUTE SUR L'ARMOIRE	L'ouverture d'encastrement doit être d'au moins 15 14 po ( 38,7 cm) avec un dégagement d'au moins 18 po ( 3,2 mm) sur chaque côté.Toujours s'assurer que le compacteur est centré dans l'ouverture d'encastrement.Vérifier que le loquet est verrouillé. Un tiroir déverrouillé sera branlant et décalé par rapport au centre.Vérifier qu'il n'y a pas de débris sur les glissières du tiroir ou sous le tiroir. Les débris peuvent faire pencher le tiroir d'un côté ou ne pas se loger correctement sur les glissières.Le compacteur peut être ajusté trop haut ou pas de niveau. Le compacteur peut être relevé ou abaissé avec l'ajustement des pieds de nivellement avant.S'assurer que le tiroir est situé sur les glissières. Sinon, retirer le tiroir et le réinstaller.
LE COMPACTEUR SE DÉPLACE PENDANT LE FONCTIONNEMENT	Vérifier que les brides de retenue sont fixées à l'armoire. Consulter les sections “Installation au comptoir” ou “Installation à l'avant de l'armoire”.
LE TIROIR EST BRANLANT OU DESSERRÉ	REMARQUE : Selon le modèle, il est normal que le tiroir bouge légèrement d'un côté à l'autre.Un tiroir déverrouillé sera plus branlant que la normale. Vérifier que le loquet du tiroir est en position verrouillée.Les vis sur le devant du tiroir (porte) peuvent être desserrées. À l'aide d'un tournevis cruciforme, vérifier que les vis qui maintiennent la porte du tiroir sont bien fixées.
LE COMPACTEUR EST BRUYANT	Il peut s'agir du bruit de fonctionnement normal : Le compacteur est entraîné par une chaîne et des pignons en acier.Le ventilateur produit un bourdonnement lorsqu'il fonctionne. Mettre l'interrupteur du filtre à air à OFF (arrêt) pour éteindre le ventilateur.

Garantie limitée des GROS appareils ménagers Jennair®

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d’expérience de la clientèle, veuillez garder à disposition les renseignements suivants :

■Nom, adresse et numéro de téléphone

■Numéros de modèle et de série

■Une description claire et détaillée du problème rencontré

■ Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage du guide d'utilisation et d'entretien, ou rendez-vous sur le site jennair.ca.
2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés JennAir. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au :

Centre d'Expérience de la clientèle JennAir

1 800 JENNAIR (1 800 536-6247).

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand JennAir autorisé pour déterminer si une autre garantie s'applique.

Garantie limitée de deux ans

Pendant deux ans à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, la marque JennAir de Whirlpool Corporation ou Whirlpool Canada, LP (ci-après désignées "JennAir") décidera à sa seule discrétion de remplacer le produit ou de couvrir le coût des pièces spécifiées par l'usine et de la main-d'œuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. S'il est remplacé, l'appareil sera couvert pour la période restant à couvrir de la garantie limitée d'un an du produit d'origine.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRÉSENTE. Le service doit être fourni par une compagnie de service désignée par JennAir. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat initial est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.

Ce qui n'est PAS couvert

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de l'utilisateur, de l'opérateur ou d'installation.
2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser l'appareil.
3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non conforme aux codes d'électricité ou de plomberie ou la rectification de l'installation électrique ou de la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).
4. Pièces consommables (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation).
5. Défauts ou dommages résultant de l'utilisation de pièces ou accessoires autres que d'origine JennAir.
6. Conversion de votre produit du gaz naturel ou du gaz propane.
7. Dommages causés par : accident, mauvaise utilisation, abus, incendie, inondations, catastrophe naturelle ou utilisation de produits non approuvés par JennAir.
8. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts résultant d'une réparation, altération ou modification non autorisée faite à l'appareil.
9. Défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage causés au fini de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à JennAir dans les 30 jours suivant la date d'achat.
10. Décoloration, rouille ou oxydation des surfaces résultant d'environnements caustiques ou corrosifs, incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques.
11. Perte d'aliments ou de médicaments due à la défaillance du produit.
12. Enlèvement ou livraison. Ce produit est conçu pour être réparé au domicile.
13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où une compagnie de service JennAir autorisée n'est pas disponible.
14. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures, panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse) qui entravent le dépannage, le retrait ou le remplacement du produit.
15. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou ne peuvent pas être facilement identifiés. Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE d'exonération de responsabilité au TITRE des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À DEUX ANS OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

Exonération de responsabilité dans les domaines NON couverts par la garantie

JennAir décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à JennAir ou à votre détaillant pour obtenir les modalités d'achat d'une garantie étendue.

LIMITATION DES RECOURS ; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
