Type de produit	Répéteur WiFi Mesh AX3000
Marque	ASUS
Modèle	RP-AX58
Catégorie	Routeur sans fil / Extenseur de portée
Norme WiFi	AX3000 (double bande)
Ports	1 port LAN Gigabit
Boutons	WPS, réinitialisation
Voyants LED	Blanc, bleu, jaune, violet, rouge selon l'état
Modes de fonctionnement	Extenseur de portée, AiMesh, point d'accès (AP)
Configuration	Application ASUS Extender ou ASUS Router, WPS
Alimentation	Prise électrique secteur (100-240V)
Consommation	Faible (non précisée)
Dimensions	Environ 10 x 10 x 5 cm (estimation)
Poids	Environ 150 g (estimation)
Température d'utilisation	0 °C à 40 °C (estimation)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux
Sécurité RF	Distance minimale de 25 cm du corps
Certifications	ISED, ICES-003, NMB-003
Pièces détachées	Non applicables (appareil scellé)

FOIRE AUX QUESTIONS - RPAX58 ASUS

Comment configurer le RP-AX58 en mode extenseur de portée ?

Téléchargez l'application ASUS Extender sur Google Play ou App Store, puis suivez les instructions à l'écran. Vous pouvez également utiliser le bouton WPS en appuyant sur le bouton WPS du routeur puis sur celui du RP-AX58 pendant plus de deux secondes.

Comment ajouter le RP-AX58 à un réseau AiMesh ?

Téléchargez l'application ASUS Router, configurez un routeur AiMesh, puis appuyez sur + et sélectionnez Ajouter un nœud AiMesh. Choisissez RP-AX58 et suivez les instructions.

Que signifie le voyant blanc fixe ?

En mode extenseur de portée, le voyant blanc fixe indique que l'appareil est connecté au routeur avec un bon signal. En mode AiMesh, il signifie également une bonne connexion.

Comment réinitialiser le RP-AX58 ?

Utilisez une épingle pour appuyer sur le bouton de réinitialisation pendant au moins 5 secondes, jusqu'à ce que le voyant clignote en jaune. Relâchez ensuite.

Puis-je utiliser une connexion Ethernet entre le routeur AiMesh et le RP-AX58 ?

Oui, le système AiMesh prend en charge l'Ethernet backhaul. Connectez un câble Ethernet entre le port LAN du routeur et le port LAN du RP-AX58. Le système sélectionnera automatiquement le meilleur chemin.

Comment configurer le RP-AX58 en mode point d'accès (AP) ?

Ouvrez un navigateur et allez sur http://www.asusrouter.com. Lors du premier accès, cliquez sur Advanced Settings puis Access Point (AP) mode. Choisissez Automatic IP et configurez les SSID.

Que faire si mon routeur AiMesh ne détecte pas le RP-AX58 ?

Branchez le RP-AX58 à moins de 3 mètres du routeur, mettez à jour le firmware du routeur avec la version AoMesh compatible (téléchargeable sur asus.com), puis réinitialisez le RP-AX58.

Quelles sont les bandes de fréquence supportées ?

Le RP-AX58 supporte les bandes 2,4 GHz et 5 GHz (5150-5250 MHz pour usage intérieur). Au Canada et aux États-Unis, seuls les canaux 1 à 11 sont disponibles.

Le RP-AX58 est-il compatible avec tous les routeurs ?

Il est compatible avec tout routeur WiFi via le mode extenseur de portée (application ASUS Extender ou WPS). Pour le mode AiMesh, il nécessite un routeur ASUS compatible AiMesh.

Quelles précautions de sécurité dois-je prendre ?

Maintenez une distance d'au moins 25 cm entre l'appareil et votre corps. Évitez de placer l'appareil près de téléphones sans fil, Bluetooth ou fours à micro-ondes pour réduire les interférences.

MODE D'EMPLOI RPAX58 ASUS

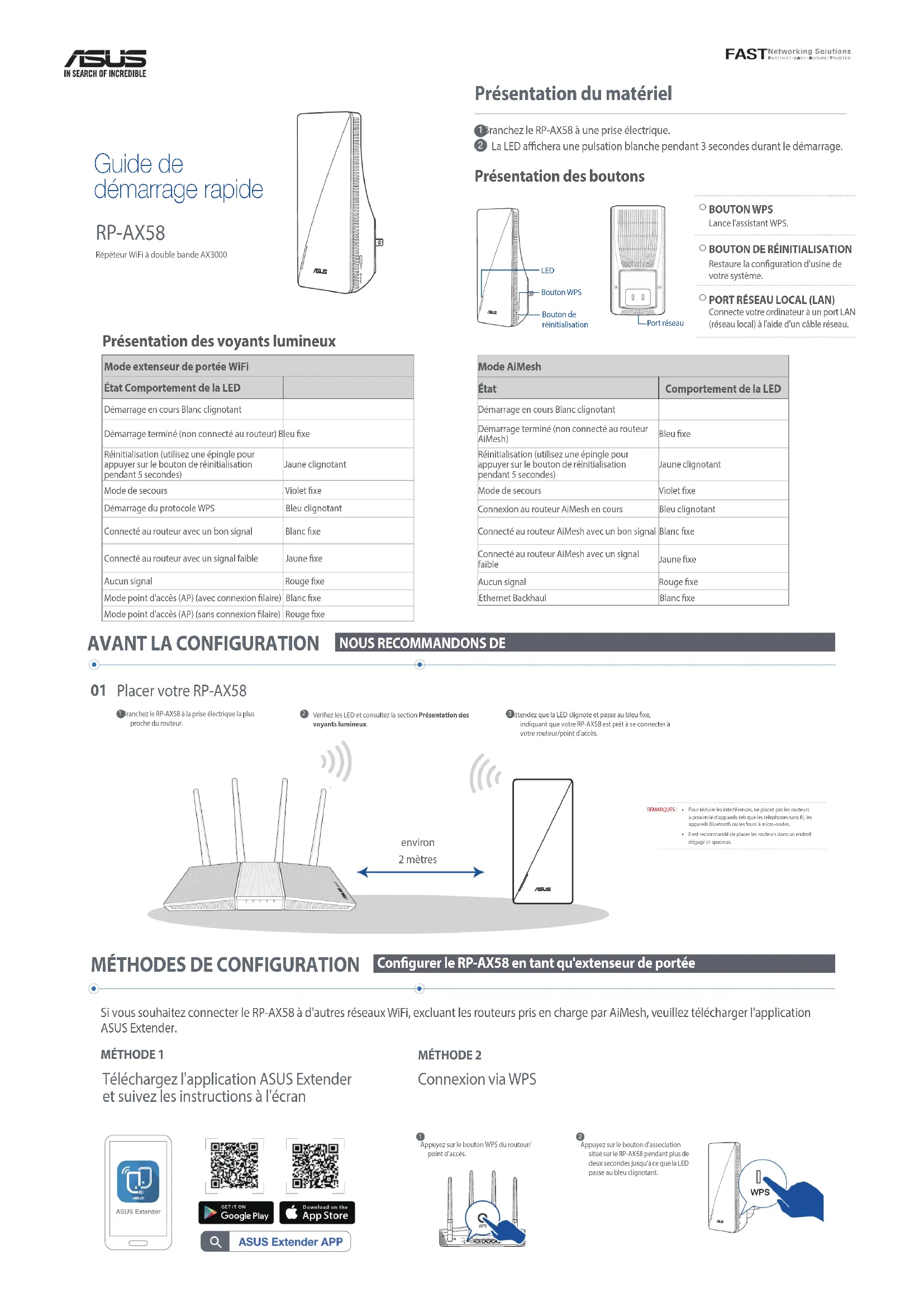

Guide de démarrage rapide

RP-AX58

Répéteur WiFi à double bande AX3000

Présentation des voyants lumineux

Mode extenseur de portée WiFi
État Comportement de la LED
Démarrage en cours Blanc clignotant
Démarrage terminé (non connecté au routeur) Bleu fixe
Réinitialisation (utilisez une épingle pour appuyer sur le bouton de réinitialisation pendant 5 secondes)	Jaune clignotant
Mode de secours	Violet fixe
Démarrage du protocole WPS	Bleu clignotant
Connecté au routeur avec un bon signal	Blanc fixe
Connecté au routeur avec un signal faible	Jaune fixe
Aucun signal	Rouge fixe
Mode point d'accès (AP) (avec connexion filaire)	Blanc fixe
Mode point d'accès (AP) (sans connexion filaire)	Rouge fixe

Présentation du matériel

1. Branchez le RP-AX58 à une prise électrique. 2. La LED affichera une pulsation blanche pendant 3 secondes durant le démarrage.

Présentation des boutons

● BOUTON WPS : Lance l'assistant WPS. ● BOUTON DE RÉINITIALISATION : Restaure la configuration d'usine de votre système. ● PORT RÉSEAU LOCAL (LAN) : Connecte votre ordinateur à un port LAN (réseau local) à l'aide d'un câble réseau.

Mode AiMesh
État	Comportement de la LED
Démarrage en cours Blanc clignotant
Démarrage terminé (non connecté au routeur AiMesh)	Bleu fixe
Réinitialisation (utilisez une épingle pour appuyer sur le bouton de réinitialisation pendant 5 secondes)	Jaune clignotant
Mode de secours	Violet fixe
Connexion au routeur AiMesh en cours	Bleu clignotant
Connecté au routeur AiMesh avec un bon signal	Blanc fixe
Connecté au routeur AiMesh avec un signal faible	Jaune fixe
Aucun signal	Rouge fixe
Ethernet Backhaul	Blanc fixe

AVANT LA CONFIGURATION

NOUS RECOMMANDONS DE

01 Placer votre RP-AX58

1. Branchez le RP-AX58 à la prise électrique la plus proche du routeur.

2. Vérifiez les LED et consultez la section Présentation des voyants lumineux.

3. Attendez que la LED clignote et passe au bleu fixe, indiquant que votre RP-AX58 est prêt à se connecter à votre routeur/point d'accès.

REMARQUES : Pour réduire les interférences, ne placez pas les routeurs à proximité d'appareils tels que les téléphones sans fil, les appareils Bluetooth ou les fours à micro-ondes. Il est recommandé de placer les routeurs dans un endroit dégagé et spacieux.

MÉTHODES DE CONFIGURATION

Configurer le RP-AX58 en tant qu'extenseur de portée

Si vous souhaitez connecter le RP-AX58 à d'autres réseaux WiFi, excluant les routeurs pris en charge par AiMesh, veuillez télécharger l'application ASUS Extender.

MÉTHODE 1

Téléchargez l'application ASUS Extender et suivez les instructions à l'écran.

MÉTHODE 2

Connexion via WPS

1. Appuyez sur le bouton WPS du routeur/point d'accès.

2. Appuyez sur le bouton d'association situé sur le RP-AX58 pendant plus de deux secondes jusqu'à ce que la LED passe au bleu clignotant.

Si vous possédez déjà un routeur AiMesh et souhaitez créer un système AiMesh, veuillez télécharger et installer l'application ASUS Router pour configurer le RP-AX58.

ÉTAPES

1. Téléchargez l'application ASUS Router.

2. Suivez les instructions apparaissant à l'écran pour configurer le routeur AiMesh. 3. Appuyez sur + et sélectionnez Ajouter un nœud AiMesh.

4. Sélectionnez RP-AX58 et suivez les instructions à l'écran pour terminer la configuration.

DÉPANNAGE

Si votre routeur AiMesh ne trouve pas le RP-AX58 à proximité ou si la synchronisation échoue, veuillez vérifier les points suivants et réessayer.

a. Branchez le RP-AX58 à la prise électrique la plus proche du routeur/point d'accès. Assurez-vous qu'il se situe à une distance inférieure à 3 mètres du routeur AiMesh. b. Le routeur AiMesh est mis à niveau vers le firmware pris en charge par AiMesh.

i. Téléchargez le firmware pris en charge par AiMesh à l'adresse suivante : https://www.asus.com/AiMesh/.

ii. Ouvrez l'interface de gestion du routeur. Vous serez automatiquement redirigé vers l'assistant de configuration ASUS. Dans le cas contraire, rendez-vous sur http://www.asusrouter.com. iii. Cliquez sur Administration > Firmware Upgrade (Mise à jour du firmware). Cliquez sur Choose File (Choisir un fichier) et téléchargez le firmware pris en charge par AiMesh.

iv. Une fois le firmware téléchargé, rendez-vous sur la page Network Map (Carte du réseau) pour vérifier que l'icône AiMesh est apparue.

v. Utilisez une épingle pour appuyer sur le bouton de réinitialisation du RP-AX58 pendant au moins 5 secondes. Relâchez le bouton de réinitialisation une fois que le voyant d'alimentation se met à clignoter lentement.

FAQ

FOIRE AUX QUESTIONS

Q1 : Puis-je configurer une connexion filaire entre les routeurs AiMesh et les nœuds (Ethernet backhaul) ?

A : Oui. Le système AiMesh prend en charge les connexions sans fil et filaires entre le routeur et le nœud AiMesh pour optimiser le débit et la stabilité. AiMesh analyse la puissance du signal sans fil pour chaque bande de fréquence disponible, puis détermine automatiquement si une connexion sans fil ou filaire est la meilleure pour servir de backbone de connexion inter-routeur.

3. Le système AiMesh sélectionnera automatiquement le meilleur chemin pour la transmission de données, avec ou sans fil.

1. Suivez d'abord les étapes de configuration pour établir une connexion entre le routeur et le RP-AX58 AiMesh via le WiFi. 2. Placez le RP-AX58 dans un emplacement idéal pour une couverture optimale. Reliez le port réseau local (LAN) du routeur AiMesh et le port Ethernet backhaul du RP-AX58.

Pour en savoir plus sur ASUS AiMesh, veuillez vous rendre sur https://www.asus.com/AiMesh/.

Q2

Comment configurer le mode point d'accès (AP) sur un extenseur de portée WiFi

1 Dans un navigateur web, saisissez l'adresse http://www.asusrouter.com. 2 Lors du tout premier accès à l'interface de gestion du routeur, vous serez automatiquement redirigé vers la page de configuration de connexion internet. Cliquez sur Advanced Settings (Paramètres avancés).

3 Cliquez sur Choose operation mode (Choisir le mode de fonctionnement), puis sur Access Point (AP) mode (Mode point d'accès). 4 Cliquez sur Automatic IP (IP automatique), puis cliquez pour configurer les noms de réseau (SSID) séparément. 5 Lors de la première configuration, vous devrez définir le nom d'utilisateur et le mot de passe pour votre RP-AX58. Une fois la saisie terminée, cliquez sur Next (Suivant). La configuration du mode point d'accès (AP) est terminée.

ASUS Recycling/Takeback Services

Déclaration de conformité de Innovation, Sciences et Développement économique Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

La bande 5150 – 5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

CAN ICES-003(B)/NMB-003(B)

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par cet appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Innovation, Sciences et Développement économique du Canada (ISED). Utilisez l'appareil sans fil de façon à minimiser les contacts humains lors d'un fonctionnement normal.

Cet équipement doit être installé et utilisé avec un minimum de 25 cm de distance entre la source de rayonnement et votre corps.

L'utilisation de cet appareil est autorisée au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Innovation, Sciences et Développement économique du Canada, rendez-vous sur :

http://www.ic.gc.ca/eic/site/ceb-bhst.nsf/eng/h_tt00020.html

Pour des informations supplémentaires concernant l'exposition aux fréquences radio au Canada, rendez-vous sur : https://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html

Pour les produits disponibles aux États-Unis et au Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection d'autres canaux n'est pas possible.
