Caractéristiques techniques	Haut-parleur HECO Celan Revolution 9, 3 voies, 1 haut-parleur de grave de 220 mm, 1 haut-parleur de médium de 170 mm, 1 tweeter à dôme de 25 mm.
Impédance	4 Ohms
Puissance nominale	150 Watts
Fréquence de réponse	30 Hz - 50 kHz
Dimensions	Hauteur : 1000 mm, Largeur : 300 mm, Profondeur : 380 mm
Poids	30 kg
Utilisation	Idéal pour une utilisation en home cinéma et en écoute musicale.
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Ne pas exposer à l'humidité, éviter les chocs et les chutes.
Informations générales	Compatible avec les amplificateurs de puissance adaptés, finition en bois de haute qualité.

FOIRE AUX QUESTIONS - Celan Revolution 9 HECO

Comment connecter mes haut-parleurs HECO Celan Revolution 9 à mon amplificateur ?

Utilisez des câbles d'enceinte de qualité pour relier les bornes de sortie de votre amplificateur aux bornes de connexion des haut-parleurs, en veillant à respecter la polarité (+ et -).

Quelle est la puissance nominale des haut-parleurs HECO Celan Revolution 9 ?

Les haut-parleurs HECO Celan Revolution 9 ont une puissance nominale de 120 W et peuvent supporter des pics allant jusqu'à 200 W.

Comment régler la position des haut-parleurs pour une meilleure acoustique ?

Placez les haut-parleurs à au moins 30 cm des murs et les orienter vers la zone d'écoute pour une meilleure scène sonore. Évitez de les placer dans des coins.

Quels types de câbles recommandez-vous pour les haut-parleurs HECO Celan Revolution 9 ?

Il est recommandé d'utiliser des câbles d'enceinte en cuivre de 1,5 mm² ou 2,5 mm² pour garantir une bonne transmission du signal.

Les haut-parleurs HECO Celan Revolution 9 sont-ils adaptés pour une utilisation en extérieur ?

Non, les haut-parleurs HECO Celan Revolution 9 sont conçus pour un usage intérieur uniquement et ne doivent pas être exposés à l'humidité ou à des conditions météorologiques extrêmes.

Comment nettoyer mes haut-parleurs HECO Celan Revolution 9 ?

Utilisez un chiffon doux et sec pour essuyer la surface des haut-parleurs. Évitez les produits chimiques agressifs qui pourraient endommager les finitions.

Que faire si mes haut-parleurs ne produisent pas de son ?

Vérifiez les connexions des câbles, assurez-vous que l'amplificateur est allumé et que le volume est réglé correctement. Testez également avec une autre source audio.

Quelle est la plage de fréquence des haut-parleurs HECO Celan Revolution 9 ?

Les haut-parleurs HECO Celan Revolution 9 ont une plage de fréquence de 28 Hz à 50 kHz, offrant une reproduction sonore étendue.

Les haut-parleurs HECO Celan Revolution 9 sont-ils compatibles avec un système home cinéma ?

Oui, ils peuvent être intégrés dans un système home cinéma en tant que haut-parleurs frontaux pour une expérience audio immersive.

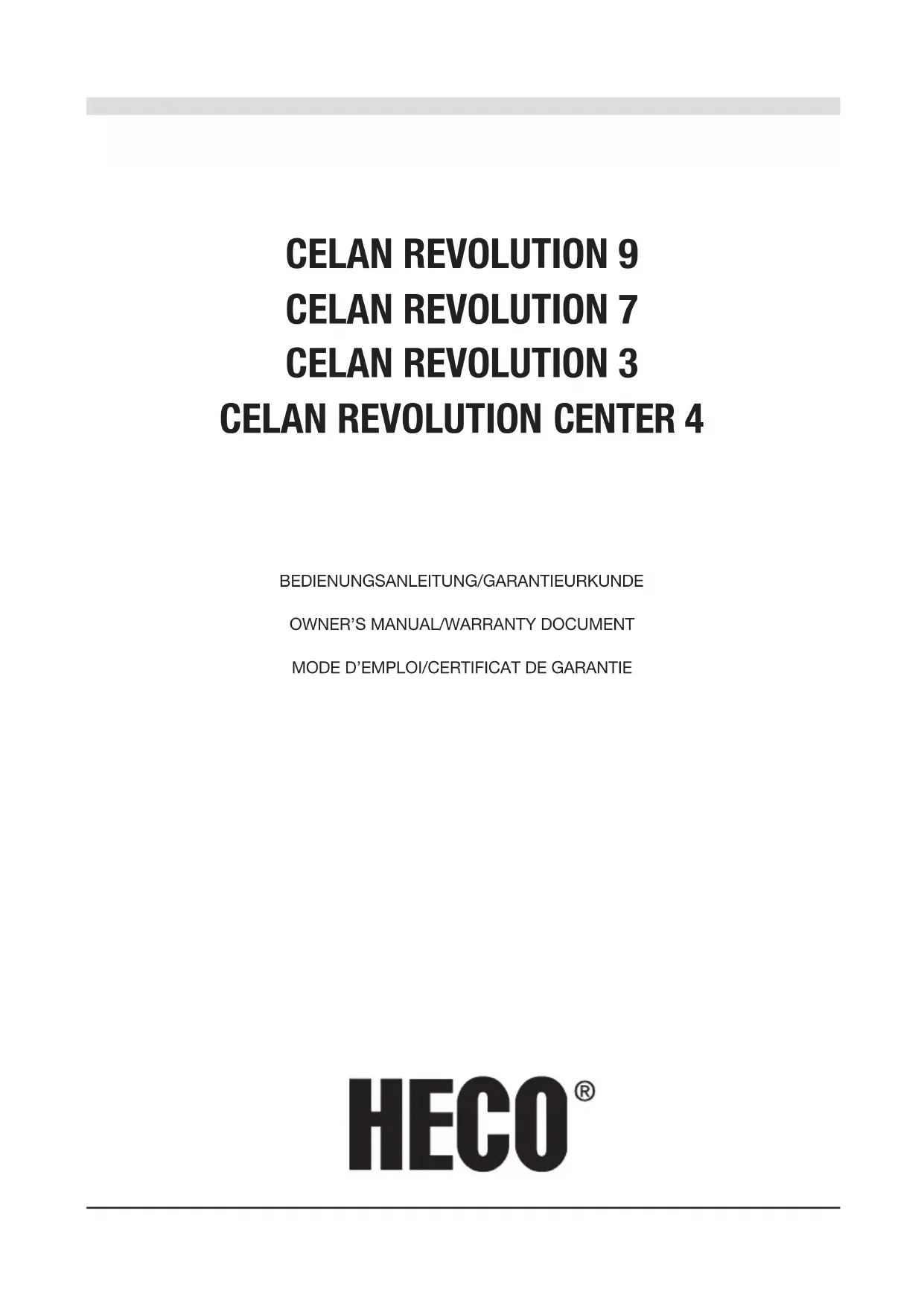

MODE D'EMPLOI Celan Revolution 9 HECO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D GB 8 F 12 NL 16 (1) 20 E 24 P 28 S 32 RUS 36 CHN 40 43 Abbildungen/Illustrations 47

Félicitations : vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi HECO ! Notre choix est excellent : les enceintes produites par HECO ont en effet une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Montage des PIEDS (uniquement CELAN revolution 9 et 7)

Avant la mise en marche, les pieds fournis (2 pièces) doivent être montés sur le haut-parleur. À cet effet, placez les haut-parleurs à l'envers sur une surface propre et stable. Nous recommandons de ne complètement retarder le sachet de protection que juste avant le montage afin d'éviter toute détérioration de la surface vernie.

Commence par monter les quatre pointes métalliques sur les deux traverses métalliques, conformément à la figure 1 : Vissez entièrement les pointes par deux (x) dans les trous filétés des traverses (w), en passant par en-dessous. Ensuite, il faut poser et serrer les vis de blocage (z).

Montez maintenant les deux pieds à l'aide des vis M6 fournies en procédant de la manière représentée sur la figure 1.

Les pointes métalliques (x) prémontées peuvent être ajustées en hauteur de manière à garantir la stabilité de l'enceinte du haut-parleur. À cet effet, le contre-écrou du haut (z) doit être desserré et la pointe ajustée en la tournant. Après le réglage, le contre-écrou du haut doit être resserré à fond.

Des inserts en caoutchouc sont vissés dans l'extrémité inférieure des pointes coniques. Ceux-ci offrent une stabilité optimale sur les revêtements de sol lisses et durs, comme par ex. le sol stratifié ou le carrelage. Les inserts en caoutchouc peuvent être replacés par des inserts métalliques (compris dans l'étendue de la livraison). Cette variante convient par ex. aux moquettes.

Recommandations générales sur le branchement de vos enceintes HECO CELAN revolution

Utilisez toujours des cables de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux cables, nous vous recommandons d'utiliser des cables ayant une section d'au moins 2,5mm² pour des longueurs inférieures à 3 m et d'au moins 4mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis. (Fig. 2)

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant de mettre en marche l'appareil, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit - ces fils pourraient en effet être dangereux pour l'amplificateur!

Enceintes HECO CELAN revolution en fonctionnement stéréo

Dans la configuration idéale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte droite sont situées à la même distance de l'emplacement d'écoute, les sons qu'elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse. (Fig. 3)

Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de refléchir le son déformera les sons. De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes:

Haut-parleurs colonne: au moins à 20 cm de distance du mur arrière et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses.

Haut-parleurs d'étagère : de même, les enceintes placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d'au moins 10 cm des murs et objets sur les côtés latéraux et arrière doivent être respectée. De plus, les enceintes desons aigus devraient être placées à hauteur d'écoute.

Les enceintes HECO CELAN REVOLUTION peuvent être combinées de façon idéale avec le subwoofer (caisson de graves) actif CELAN REVOLUTION SUB 32A. Sur la figure 4, une façon de faire vos branchements est représentée. Veuillez s'il vous plaît suivre les instructions d'utilisation du subwoofer et de votre amplificateur.

Enceintes HECO CELAN revolution COMME haut-parleur frontal ou arrière

Les haut-parleurs doivent être placés à gauche et à droite de la télévision, si possible à la même distance et à hauteur d'écoute. Les haut-parleurs arrière doivent être placés à gauche et à droite, sur les côtés, ou encore légèrement derrière la position d'écoute, ou légèrement au-dessus. (Fig. 5)

Le CHAMP de connexion du haut-parleur HECO CELAN revolution / DOUBLE câblage et DOUBLE amplification

Les champs de connexion du haut-parleur CELAN REVOLUTION sont équipés de cinq bornes à vis, qui en plus de la connexion conventionnelle à un amplificateur permettent une option Bi-wiring/Bi-amping. Les bornes supérieures sont reliées avec la connexion des sons aigus ou moyens du filtre répartiteur, les bornes inférieures avec la connexion des sons graves. Avec une borne de connexion supplémentaire, une élévation des sons aigus de 2dB peut être sélectionnée.

Dans le cas du double câblage, vous utilisez des câbles séparés pour acheminer les fréquences hautes et basses. La double amplification va un pas plus loin et utilise des amplificateurs de puissance séparés ainsi que des câbles séparés pour les fréquences hautes et basses. La double amplification peut en particulier apporter une légère amélioration supplémentaire de qualité dans la reproduction sonore.

Pour les connexions conventionnelles, les Ponts métalliques sont installés en usine de telle façon que le réglage +2dB dessons aigus est actif. Le pont peut être démonté en serrant les bornes appropriées sur la position linéaire. (Fig. 6).

Pour les fonctionnements Bi-wiring et Bi-amping, les Ponts métalliques doivent être enlevés. La connexion au(x) amplificateur(s) est expliquée sur les figures 7 et 8.

Le réglage approprié des sons aigus varie en fonction de la pièce d'écoute, de la position des haut-parleurs et bien sûr des préférences personnelles. Dans le cas de pièces qui amortissent les sons (par exemple avec des lourds meubles rembourrés et des rideaux), le réglage +2dB est conseillé.

Le haut-parleur central CELAN REVOLUTION CENTER 4 est. Règle de façon optique et acoustiquement pour le reste des modèles de la série CELAN REVOLUTION. Le haut-parleur doit être placé directement sous la télévision. Pour le reste, veuillez aussi s'il vous plaît suivre les conseils généraux donnés dans les chapitres précédents.

HECO CELAN Revolution SUB 32A

Le subwoofer actif CELAN REVOLUTION SUB 32A est réglé de façon optimale, optiquement et acoustiquement, pour le reste des haut-parleurs de la série CELAN REVOLUTION. Veuillez s'il vous plaît suivre les conseils disponibles séparément dans le manuel d'utilisation qui est fourni avec ce produit.

Branchement à un récepteur AV

La figure 9 montre le branchement à un récepteur AV.

Comment éviter d'endommager vos enceintes

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aigus trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, cela peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les créations de puissance soudaines peuvent les détruire. Même si ce n'est pas lié quant dans la réalité, rappelez-vous que ceci peut toujours se produire.

D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent représenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants ; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé, assurez-vous que votre amplificateur peut fournir au moins autant de puissance que la puissance nominale de vos enceintes.

En général...

Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée - et cela ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherche les signaux inaudibles dangereux.

Entretien

Nettoyez les surfaces avec un produit d'entretien ménager doux, et n'utilisez surtout pas un vernis pour meuble ou similaire.

Specifications techniques

Type: Enceinte bass reflex à 3 voies Enceinte bass reflex à 3 voies

Puissance recommandée

en sortie de l'amplificateur: 30 - 450 W 30 - 350 W

Efficacité (1W/1m): 93 dB 92 dB

Dimensions (L x H x P): 374 x 1272 x 440 mm 320 x 1182 x 390 mm

Accessoires: Pointes métalliques Pointes métalliques

Pointes en caoutchouc Pointes en caoutchouc

Type: Enceinte bass reflex à 2 voies Enceinte bass reflex à 2 voies

Puissance nominale: 100 / 160 W 120 / 180 W

Impédance: 4 - 8 Ohm 4 - 8 Ohm

Bande passante: 30 - 52 000 Hz 30 - 52 000 Hz

Puissance recommandée

en sortie de l'amplificateur: 30 - 160 W 30 - 180 W

Efficacité (1W/1m): 90 dB 90 dB

Dimensions (L × H × P) : 240 × 420 × 360 ~mm 598 × 212 × 360 ~mm

Accessoires : Pointes en caoutchouc Pointes en caoutchouc

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES

Chère HECO cliente, Cher HECO client,

Toutes nos félicitations! Vous avez bien choisi et êtes le propriétaire heureux d'un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits HECO.

Les appareils sont couverts pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficultés avec votre appareil HECO, veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu au distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son emballage d'origine, • le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie : • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. Dommages ultérieurs à d'autres appareils. Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

Typ/Type
