用户手册 Celan Revolution 9 HECO

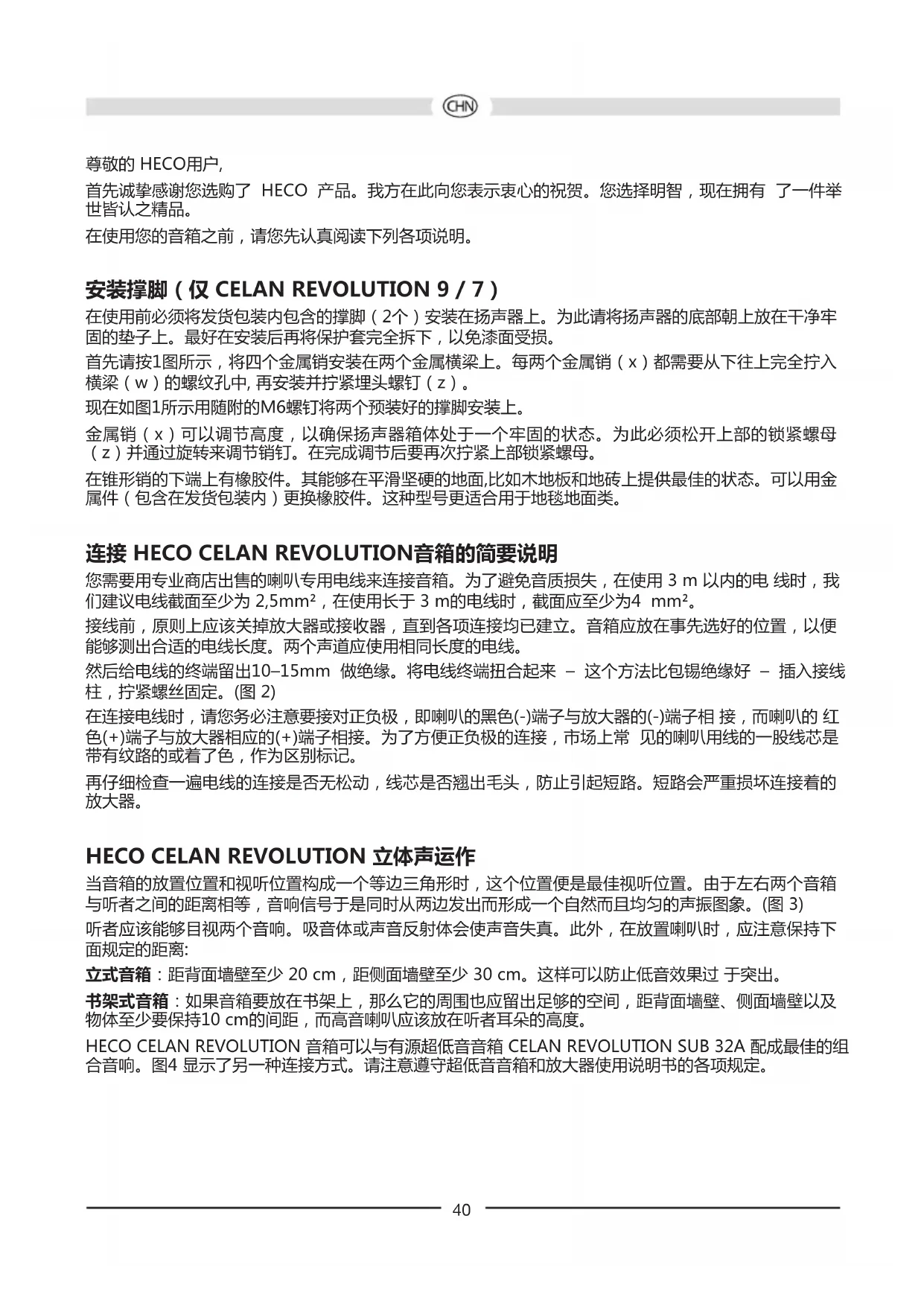

首先诚挚感谢您选购了HECO产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥有了一件举世皆认之精品。

在使用您的音箱之前，请您先认真阅读下列各项说明。

在使用前必须将发货包装内包含的撑脚（2个）安装在扬声器上。为此请将扬声器的底部朝上放在干净牢固的垫子上。最好在安装后再将保护套完全拆下，以免漆面受损。

首先请按1图所示，将四个金属销安装在两个金属横梁上。每两个金属销（x）都需要从下往上完全拧入横梁（w）的螺纹孔中，再安装并拧紧埋头螺钉（z）。

现在如图1所示用随附的M6螺钉将两个预装好的撑脚安装上。

金属销（x）可以调节高度，以确保扬声器箱体处于一个牢固的状态。为此必须松开上部的锁紧螺母（z）并通过旋转来调节销钉。在完成调节后要再次拧紧上部锁紧螺母。

在锥形销的下端上有橡胶件。其能够在平滑坚硬的地面，比如木地板和地砖上提供最佳的状态。可以用金属件（包含在发货包装内）更换橡胶件。这种型号更适合用于地毯地面类。

连接HECOCELANREVOLUTION音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3m 以内的电线时，我们建议电线截面至少为 2,5mm^2 ，在使用长于 3m 的电线时，截面应至少为 4mm^2 。

接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

然后给电线的终端留出10-15mm做绝缘。将电线终端扭合起来－这个方法比包锡绝缘好－插入接线柱，拧紧螺丝固定。(图2)

在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇叭用线的一股线芯是带有纹路的或着了色，作为区别标记。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀的声振图象。(图3)

听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。此外，在放置喇叭时，应注意保持下面规定的距离：

立式音箱：距背面墙壁至少 20~cm ，距侧面墙壁至少 30~cm 。这样可以防止低音效果过于突出。

书架式音箱：如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙壁、侧面墙壁以及物体至少要保持 10cm 的间距，而高音喇叭应该放在听者耳朵的高度。

HECO CELAN REVOLUTION音箱可以与有源超低音音箱CELAN REVOLUTION SUB 32A配成最佳的组合音响。图4显示了另一种连接方式。请注意遵守超低音音箱和放大器使用说明书的各项规定。

HECO CELAN REVOLUTION 用作前置音箱或后置音箱

前置音箱应放在电视机的左右两侧，并且在听者耳朵的高度。它们与电视机的距离应尽可能地相等。后置音箱应放在视听位置的左右两侧。如果能放在后方，则更为理想，并且要在听者耳朵的高度或稍高处。(图5)

HECO CELAN REVOLUTION音箱的接线区/的BI-WIRING/双线分音和BI-AMPING/双路功放推动

在CELAN REVOLUTION音箱的接线区里配置了五个螺丝接线夹，这样它除了可以按普通方式连接放大器外，还可以选择双线分音/双路功放的连接。上接线夹是与分音器的高音或中音路相连的，而下接线夹则连接低音路。使用一个附加的接线夹还可以选择高音升音功能，可升音2dB。

Bi-wiring/双线分音是指高频和低频分别由不同的线路分开传送。Bi-amping/双路功放推动方式时，除了需要第2条线路外，还需要额外使用第2个终端放大器。后者主要是为了能够进一步提高音响效果。

产品出厂前已装配好金属桥，这样在按普通方式连接时，就启用线性高音调试。通过拧松相应的接线夹，可以把金属桥改装到 +2dB -位。(图6)

如果使用双线分音和双路功放运作，必须卸除这些接线夹。图7和图8显示了与放大器的连接方法。

最适合的音响调试状态将因播放空间、音箱的放置、当然还有个人的感受而不尽相同。在有强消音效果的播放空间里(例如有弹簧椅垫和挂帘)应使用 +2dB 调试为佳。

HECO CELAN REVOLUTION CENTER 4

无论是外观还是音响效果，中心音箱CELAN REVOLUTION CENTER4的设计都能与其它各型号的CELAN REVOLUTION音箱相配。此外还请注意遵守前章简要说明中的各注意事项。

HECO CELAN REVOLUTION SUB 32A

无论是外观还是音响效果，有源超低音音箱CELAN REVOLUTION SUB 32A的设计都与CELAN REVOLUTION系列其它各型的音箱相配。请注意阅读和遵守产品单独配带的使用说明书。

与AV-接收器连接

图9显示连接AV-接收器的方法。

避免需要修机的几点建议

当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。但这种现象的出现实为偶然。

输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之..

放大器、调谐器和CD机-不只是抵挡产品-都会产生听不见的高频颤动。如果高音喇叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。

保养

音箱表面建議使用中性的家用清潔劑來清潔。絕對不要使用傢俱護理噴蠟或相關的產品在音箱表面上。

技术参数

CELAN REVOLUTION 9 CELAN REVOLUTION 7

配置：3路低音反射 3路低音反射

负荷：280/450瓦220/350瓦

阻抗：4-8欧4-8欧

频率范围：19-52000赫 21-52000赫

最佳放大功率：30-450瓦 30-350瓦

有效系数(1瓦/1米)：93分贝92分贝

尺寸(宽x高x长): 374 × 1272 × 440 毫米 320 × 1182 × 390 毫米

附件：金属销钉

金属销钉

硬橡胶销钉

硬橡胶销钉

CELAN REVOLUTION 3 CELAN REVOLUTION CENTER 4

配置：2路低音反射

2路低音反射

频率范围：30-52000赫30-52000赫

最佳放大功率：30-160瓦 30-180瓦

有效系数(1瓦/1米)：90分贝90分贝

尺寸(宽x高x长): 240 × 420 × 360 毫米

598 × 212 × 360 毫米

附件：硬橡胶销钉

硬橡胶销钉

可能做技术改动
