Type de produit	Réfrigérateur avec kit d’assemblage multiple
Marque	Viking
Modèle	FFI7240WR
Dimensions (H x L x P)	84-85 3/16 po x 24 po x 25 po (213,4-216,3 cm x 61 cm x 63,5 cm)
Poids (estimé)	Environ 150 kg
Alimentation électrique	120 V, 60 Hz (prise dédiée)
Classe énergétique	A (estimation)
Capacité (estimée)	Environ 250 L
Fonctions principales	Réfrigération, distribution d’eau (selon modèle), assemblage multiple possible
Kit d’assemblage multiple	Inclus : plaque de liaison, tige centrale, supports, chauffage de liaison
Système anti-basculement	Support anti-basculement avec 12 trous, nécessite au moins 4 fixations
Dimensions d’encadrement	Hauteur 84-85 3/16 po (213,4-216,3 cm), profondeur 25 po (63,5 cm), largeur variable selon combinaison
Installation	Nécessite 2 personnes ou plus, brancher alimentation et eau séparément, utiliser pieds de nivellement
Entretien	Nettoyage extérieur avec chiffon doux, vérification des joints
Sécurité	Risque de basculement, maintenir portes fermées pendant installation, utiliser système anti-basculement
Pièces détachées	Disponibles : tiges, plaques, chauffage, fixations (réf. CKVBI)
Réparabilité	Pièces accessibles, support technique Viking
Informations générales	Notice d’utilisation et d’installation incluse, service client 1-888-845-4641

FOIRE AUX QUESTIONS - FFI7240WR VIKING

Comment installer plusieurs réfrigérateurs côte à côte ?

Utilisez le kit d’assemblage fourni (réf. CKVBI). Retirez les tiges latérales des appareils sur les côtés en contact, installez les supports de tige centrale, puis fixez les plaques de liaison par le haut et par l’arrière. Insérez la tige centrale entre les deux appareils. Respectez les consignes de sécurité, notamment le système anti-basculement.

Quelles sont les dimensions de l’encadrement nécessaires ?

La hauteur de l’encadrement doit être comprise entre 84 po (213,4 cm) minimum et 85 3/16 po (216,3 cm) maximum. La profondeur est de 25 po (63,5 cm). La largeur varie selon la combinaison des appareils (par ex., 24 po + 24 po = 48 po). Reportez-vous au tableau des spécificités dans la notice.

Qu’est-ce que le système anti-basculement ?

C’est un support métallique avec 12 trous qui doit être centré horizontalement dans l’encadrement et fixé avec au moins 4 attaches adaptées au mur (vis à bois, clous ou ancrages maçonnerie). Il empêche le basculement des appareils pendant et après l’installation. Ne pas utiliser de perceuse pour le fixer.

Comment fixer la plaque de liaison par le haut ?

Placez la plaque de liaison (fournie) sur le dessus des appareils alignés. Fixez-la aux trous filetés à l’aide des attaches 1/4 po-20 x 3/4 po. Utilisez une clé Allen manuelle, pas de perceuse. Serrez à la main pour éviter toute déformation.

Comment brancher le chauffage de liaison ?

Fixez le chauffage (élément n°1) en haut de l’appareil de droite à l’aide des attaches 8-18 x 1/2 po. Branchez-le à la prise située à côté de l’interrupteur marche/arrêt de l’appareil de droite. Après installation, activez le chauffage en appuyant sur les touches VAC et UP pendant 5 secondes.

Quels outils sont nécessaires pour l’installation ?

Vous aurez besoin d’une perceuse avec forets 3 po, d’embouts Phillips (PH2), Torx (T15 & T20), de douilles hexagonales 1/4 po et 5/16 po, d’un maillet en caoutchouc, d’une clé 3/8 po et d’une clé Allen 1/8 po.

Comment activer le chauffage après installation ?

Sur le panneau de commande de l’appareil de droite, appuyez simultanément sur les touches fléchées VAC et UP pendant 5 secondes. Un bip d’alarme confirmera l’activation. Le panneau peut varier selon les modèles.

Puis-je installer un seul appareil sans le kit ?

Oui, le kit d’assemblage est destiné à relier plusieurs appareils. Pour une installation individuelle, référez-vous au guide d’installation fourni avec le réfrigérateur. Les tiges latérales et systèmes anti-basculement restent nécessaires.

Comment niveler les appareils ?

Utilisez les pieds de nivellement sous chaque appareil. Si les pieds sont détériorés, abaissez les appareils sur leurs roulettes. Ne faites que 4 tours à la fois avec le cliquet à main pour élever progressivement les unités ensemble.

Que faire en cas de basculement ?

Le risque de basculement est présent tant que l’installation n’est pas terminée. Maintenez les portes fermées et ne déplacez jamais l’appareil seul. Fixez toujours le système anti-basculement avant de relâcher l’appareil. En cas de doute, contactez le service client Viking au 1-888-845-4641.

MODE D'EMPLOI FFI7240WR VIKING

Kit d'assemblage de plusieurs appareils de réfrigération

CKVBI

Table des matières

REMARQUE : ces instructions contiennent des renseignements sur l'assemblage de plusieurs appareils de réfrigération série 7. Pour plus de renseignements sur les dimensions, les spécificités et l'installation individuelles des appareils, veuillez vous référer aux guides d'installation fournis avec ces derniers.

Éléments fournis	2
Outils nécessaires	2
Dimensions de l'encadrement	3
Spécificités	4
Système anti-basculement	7
Préparation des appareils à l'installation	8
Installation	10

Avertissement

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entraîner la mort ou de graves blessures.

Éléments fournis

Chauff age (1)

Supports de tige centrale (2)

Tige centrale (1)

Plaque de liaison par le haut (1)

Plaque de liaison par l'arrière (1)

Attaches pour plaque de liaison 1/4 po-20 x 3/4 po (6)

Attaches pour chauffage 8-18 x 1/2 po (3)

Outils nécessaires

Perceuse

Forets 3 po Phillips (PH2), Torx (T15 & T20)

Douilles hexagonales 1/4 po et 5/16 po

Maillet en caoutchouc

Clé 3/8 po

Clé Allen 1/8 po

Dimensions de découpe

*Remarque : pour tous les modèles, les trois premiers pouces de l'intérieur de l'encadrement doivent avoir une finition identique à celle de l'extérieur de l'encadrement.

Spécifiées

Pour obtenir les dimensions individuelles des appareils, veuillez vous référer aux guides d'installation fournis avec ceux-ci.

Le tableau ci-dessous répertorie les combinaisons les plus fréquentes.

Option de combinaison (largeur des modèles)	Largeur de l'encadrement	Hauteur de l'encadrement (dimension unique)	Profondeur de l'encadrement (dimension unique)
18 po / 18 po 36 po (91,4 cm)		84 po (213,4 cm) min.85-3/16 po (216,3 cm) max.	25 po(63,5 cm)
Modèles 18 po / 24 po	42 po (106,7 cm)
Modèles 18 po / 30 po	48 po (121,9 cm)
Modèles 18 po / 36 po	54 po (137,2 cm)
Modèles 24 po / 24 po	48 po (121,9 cm)
Modèles 24 po / 30 po	54 po (137,2 cm)
Modèles 24 po / 36 po	60 po (152,4 cm)
Modèles 30 po / 30 po	60 po (152,4 cm)
Modèles 30 po / 36 po	66 po (167,6 cm)
Modèles 36 po / 36 po	72 po (182,9 cm)

Pour avoir une idée de la largeur de l'encadrement nécessaire dans le cas de l'installation de plusieurs appareils, additionnez les largeurs des appareils à assembler.

Par exemple: 18 po + 24 po + 24 po = 66 po

Système anti-basculement

Le support anti-basculement dispose de 12 trous. Au moins 4 de ces 12 trous doivent être utilisés.

REMARQUE : le nombre d'attaches doit être adapté à la charge afin d'écarter tout risque de basculement.

Par exemple : utilisez des vis à bois pour les murs et des clous ou des ancrages de maçonnerie si l'installation se fait sur de la pierre, de la brique ou du béton.

Le support anti-basculement doit être centré horizontalement dans l'encadrement.

Dimension A = Ouverture de l'encadrement moins la hauteur du réfrigérateur + 1-1/4 po (3,2 cm) Ex : Hauteur de l'encadrement 85 po Hauteur minimum du réfrigérateur (sur roulettes) : 83 15/16 po A = 85 po - 83-15/16 po + 1-1/4 po = 2-5/16 po

Préparation des unités pour l'installation

Avant de retirer les appareils de leur socle, retirez les tiges latérales de chaque appareil et installez les supports de tige centrale ainsi que le chauffage de liaison (étapes 1 à 4). Assurez-vous que les appareils sont bien éteints et débranchés.

1. Retirez les tiges du montant des appareils sur les côtés où ils seront en contact (TIGE A). Laissez la tige sur les côtés qui seront en contact avec l'encadrement. Conservez les vis ainsi retirées pour fixer la tige centrale à l'étape 2.

1. Fixez les supports de tige centrale (élément n° 2) (TIGE B) en utilisant les trous libérés par les tiges latérales.

Préparation des unités pour l'installation

1. Fixez le chauffage (élément n° 1) aux trois trous en haut de l'appareil de droite à l'aide des attaches 8-18 x 1/2 po (élément n° 7) fournies.

1. Branchez le chauffage à l'appareil de droite en utilisant la prise située à côté de l'interrupteur marche/arrêt.

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entraîner la mort ou de graves blessures.

1. Retirez les appareils de leur socle et positionnez-les à l'extérieur de l'encadrement de manière à pouvoir installer les plaques de liaison par le haut (élément n° 4). En cas d'installation sur une surface irrégulière, utilisez les pieds de nivellement pour ajuster la hauteur des appareils de façon à ce qu'ils soient au même niveau.

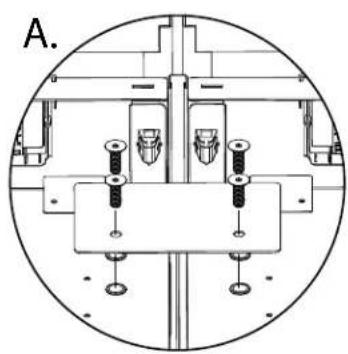

1. Fixez la plaque de liaison par le haut aux trous fi letés sur le haut de l'appareil utilisant les attaches 1/4 po-20 x 3/4 po (élément n° 6). N'utilisez PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration A)

1. Fixez la plaque de liaison par l'arrière (élément n° 5) aux trous fi letés derrière les appareils à l'aide des attaches 1/4 po-20 x 3/4 po (élément n° 6). N'utilisez PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration B) Fixez lâchement le support en le faisant pivoter. Si vous serrez les vis, le support se pliera et provoquera un désalignement de l'arrière des unités.

Remarque: Si une ou les deux unités ont (4) trous de vis, fixez-les à l'aide des deux trous du haut.

Installation

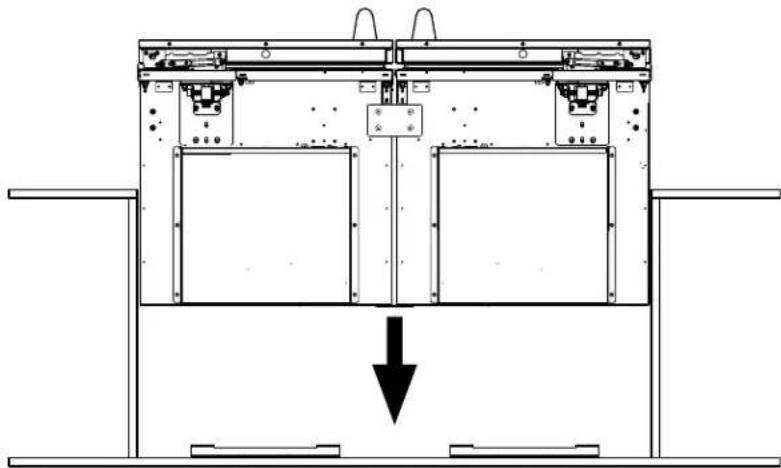

1. Dans le cas où les pieds de nivellement seraient détériorés, réduisez la hauteur des appareils de façon à ce qu'ils reposent sur leurs roulettes. Branchez l'alimentation électrique et enroulez les unités connectées dans la découpe du meuble. Les appareils doivent être branchés dans des prises électriques séparées. Raccordez l'alimentation d'eau à chaque unité.

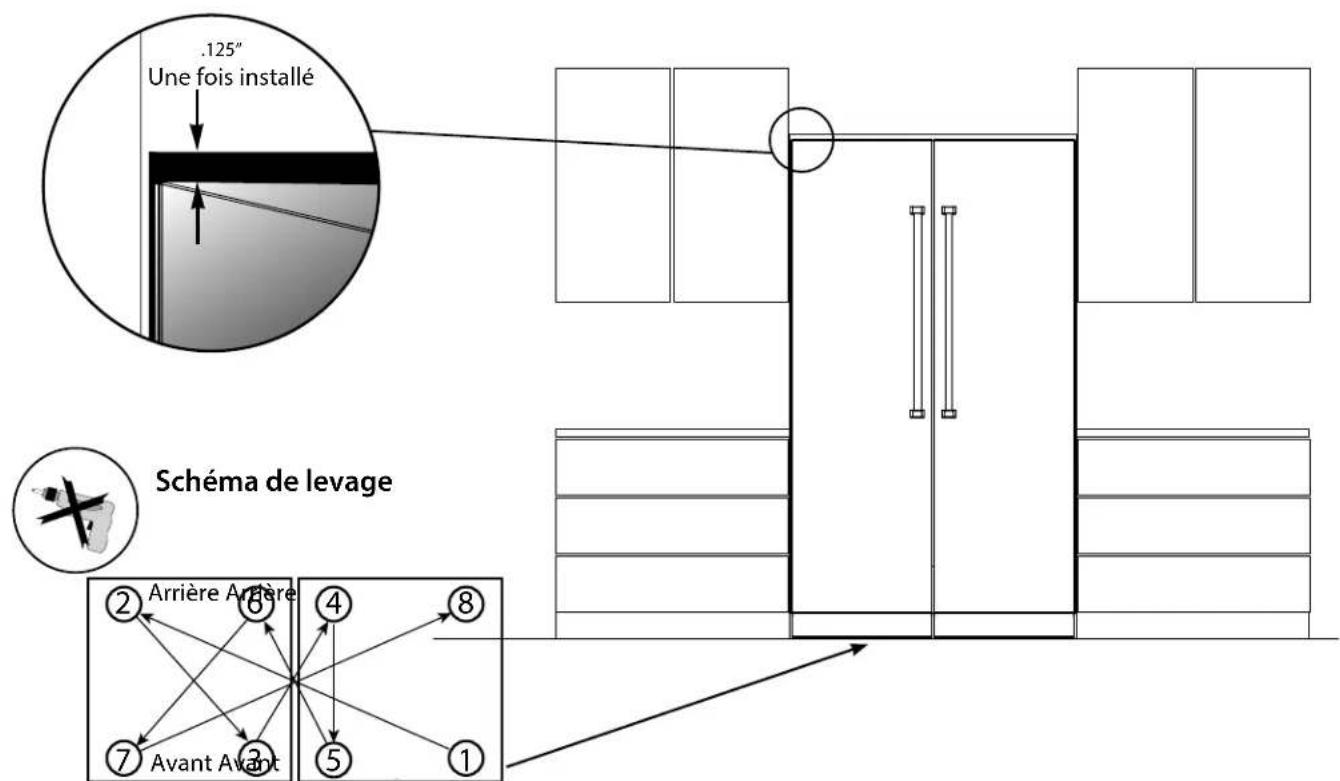

1. Surélevez les appareils à la hauteur désirée à l'aide des pieds de nivellement et enclenchez le support anti-basculement. N'UTILISEZ PAS DE PERCEUSE- (reportez-vous au schéma de modèle de levage ci-dessous pour vous assurer que les unités sont progressivement levées ensemble.) **IMPORTANT ** - Faites seulement 4 tours à la fois avec le cliquet à main **. Fixez les appareils à l'encadrement en utilisant les tiges latérales et les attaches fournies avec les appareils. Une fois les appareils fixés, installez la tige latérale magnétique inoxydable. (Référez-vous au guide d'installation pour appareils individuels)

Installation

10. Insérez la tige de liaison centrale (élément n° 3) entre les deux appareils en faisant pression. La tige doit être alignée avec le haut des appareils. En cas de besoin, enfoncez délicatement la tige à l'aide d'un maillet en caoutchouc.

REMARQUE : Ouvrez les deux portes pour installer la tige. Une fois l'installation terminée, la face de la tige doit être au même niveau que le cadre du disjoncteur.

1. Une fois la connexion au chauffage et l'installation de l'unité terminées, vous devez activer le chauffage qui a été branché sur l'unité de droite. (Étape 4 à la page 7).

Pour activer le chauffage, sur le panneau de commande de l'unité de droite, appuyez sur les touches fléchées VAC et UP pendant 5 secondes. Vous entendrez un bip d'alarme une fois qu'il acceptera l'entrée.

* REMARQUE: Le panneau de commande peut varier en fonction du modèle installé.

Installation facultative de la plaque de protection sur mesure

Retirez les vis fixant les plaques de protection individuelles des appareils. Conservez les vis pour fixer la plaque de protection sur mesure. Placez la plaque de protection en bas à l'arrière des appareils et fixez-la aux trous libérés par les plaques individuelles.

Pour obtenir des renseignements sur le produit, appelez au 1-888-845-4641

ou visitez notre site Web au vikingrange.com
