Type de produit	Amplificateur de signal vidéo pour portiers vidéo Deux Fils
Marque	Vimar
Modèle	ELVOX 692M5
Dimensions (L x l x H)	60 x 82 x 21 mm
Température de service	+5 °C à +40 °C
Alimentation	Intégrée au bus Deux Fils (courant passant max 1,4 A)
Consommation au repos	24 mA
Consommation maximale	48 mA
Gain sélectionnable	+6 dB (position -) ou +14 dB (position +)
Niveau d'entrée max (gain +6 dB)	9 dBm
Niveau d'entrée max (gain +14 dB)	1 dBm
Fonction principale	Amplifier le signal vidéo modulé pour compenser les pertes de câble et de distributeurs
Installation	Sur barre DIN, près du 692S de référence
Raccordement	Bornes IN (entrée) et OUT (sortie) bus Deux Fils
Câble compatible	CAT 5 (paires associées selon instructions)
Réglage	Dip switch GAIN pour sélectionner le niveau d'amplification
Fonction Zin	Laisser sur ON (non utilisée)
Normes	EMC : EN 60065, EN 61000-6-1, EN 61000-6-3
Matériau	Plastique, peut contenir des traces de plomb (REACH)
Entretien	Pas d'entretien spécifique ; nettoyage avec un chiffon sec
Sécurité	Installation par personnel qualifié selon normes en vigueur

FOIRE AUX QUESTIONS - ELVOX 692M5 Vimar

Quel est le rôle de l'ELVOX 692M5 ?

C'est un amplificateur de signal vidéo pour les installations de portiers vidéo Deux Fils. Il compense les pertes de signal dans les câbles et distributeurs.

Comment régler le gain de l'amplificateur ?

Via le dip switch GAIN : position '-' pour +6 dB, position '+' pour +14 dB. Consultez le tableau d'atténuation/gain pour choisir.

Quelles sont les dimensions de l'appareil ?

L'appareil mesure 60 mm de largeur, 82 mm de longueur et 21 mm de hauteur.

Où installer l'amplificateur dans le réseau ?

Il doit être installé sur une barre DIN, le plus près possible du 692S de référence (séparateur de montant).

Quel est le courant consommé par l'appareil ?

Au repos, il consomme 24 mA ; en fonctionnement maximal, 48 mA. Le courant passant maximum sur le bus est de 1,4 A.

Puis-je utiliser un câble CAT 5 pour le raccordement ?

Oui, pour le modèle 692M/5, les paires de fils du câble CAT 5 doivent être associées comme indiqué dans le manuel d'instructions.

Quel est le niveau d'entrée maximum acceptable ?

Avec gain à +6 dB (position '-'), le niveau d'entrée max est de 9 dBm. Avec gain à +14 dB (position '+'), il est de 1 dBm.

L'appareil est-il compatible avec tous les moniteurs ?

Oui, tant que le signal reçu par le moniteur est supérieur à -20 dBm. L'amplificateur permet d'atteindre ce seuil.

Que faire si le dip switch Zin est présent ?

Le dip switch Zin se réfère à une fonction inutilisée. Il faut le laisser sur la position ON.

L'installation nécessite-t-elle un professionnel ?

Oui, l'installation doit être confiée à un personnel qualifié et conforme aux dispositions locales sur les installations électriques.

MODE D'EMPLOI ELVOX 692M5 Vimar

Description

L'Amplificateur art. 692M et art. 692M/5 est utilisé dans des installations de portiers vidéos Deux Fils, lorsque l'amplification du signal vidéo modulé est nécessaire.

Réglages

L'art. 692M et art. 692M/5 permettent deux niveaux d'amplification en sortie, en fonction du réglage du dip switch GAIN :

• Position — (moins) le gain est de +6 dB
• Position + (plus) le gain est de +14 dB

Pour la sélection du niveau de gain, consulter le « Tableau Atténuation/Gain du signal vidéo ». Le tableau permet de calculer la valeur du signal vidéo entrant dans chaque moniteur, qui ne doit pas être inférieure à -20 dBm.

Caractéristiques techniques

• Température de service +5 / +40°C.
• Dimensions en mm 60 (L) x 82 (L) x 21 (H)
• Borne IN = borne d'entrée
• Borne OUT = borne de sortie bus Deux Fils
• GAIN = GAIN (+6dB / +14dB) bus Deux Fils
• Niveau maximum de IN avec réglage du dip-switch GAIN sur position « - » = 9 dBm
• Niveau maximum de IN avec réglage du dip-switch GAIN sur position « + » = 1 dBm
• Courant passant maximum = 1,4 A
• Courant au repos en l'absence de signal vidéo 24 mA
• Consommation maximale 48 mA

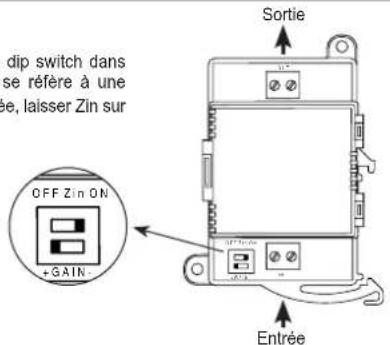

Fig. 1

Remarque: Le dip switch dans la section Zin se réfère à une fonction inutilisée, laisser Zin sur position ON.

Tableau Atténuation/Gain du signal vidéo

Article Type Opération Atténuation / gain
	Platine de rue/Unité électronique Due Fili	Toujours présente DÉ	PART 16 dBm
69MX, 69MX/5	Concentrateur Si présent * (voir remarque) 16 dB
69AM	Sélecteur a/v pour 4 caméras	Si présent Départ 10 dB
69AM/T	Sélecteur vidéo pour 4 caméras	Si présent Départ 10 dB
732H, 732I	Câble Bus Due Fill Plus	Toujours présente Soustraire (-) -5 dB tous les 100 m
6922.1 Alimentation Toujours présente Ne rien soustraire ou ajouter 0 dB
692S	Séparateur de montant	Si présent Soustraire (-)	-0,2 dB passant
			-0,2 dB dérivé
69DV	Répart. colon. mont.	Si présent	Soustraire (-)	-0,2 dB passant
				-0 dB dérivé
692D	Distributeur passif	Si présent	Soustraire (-)	-0,5 dB passant
				-20 dB dérivé
692D/2	Distributeur actif	Si présent	Soustraire (-)	-0,2 dB passant
				-4 / -8 / -12 dB(sélectionnable)
69RS	Interface extension Si	Présent Soustraire (-)		-0,2 dB passant
				-0,2 dB dérivé
692M, 692M/5	Amplificateur de montant	Si présent Ajouter (+)		+6 / +14 dB(sélectionnable)
Tous	Moniteur	Présent	ARRIVÉE	Accepte un signal minimum de -20dBm

* Remarque: Le concentrateur 69MX, 69MX/5 rétablit le signal à une valeur de +16 dBm.

Exemple d'installation :

Une platine de rue, câble 400 m, cinq distributeurs 692D et un portier vidéo raccordé sur la sortie dérivée du dernier 692D.

+16 dBm (Platine de rue) -20 dB (Câble) -20 dB (Distributeur) -2 dB (distributeurs passants) = -26 dBm (au moniteur)

Dans ce cas, il faut ajouter un amplificateur Art. 692M réglé sur 14 dB (position + dans le dip-switch) pour obtenir au portier vidéo un signal de -12 dBm environ.

L'amplificateur Art. 692M, 692M/5 s'installe sur une barre DIN et doit être placé le plus près possible du 692S de référence.

Installation

Pour le raccordement de l'amplificateur Art. 692M/5, avec câble de type CAT 5, les paires de fils du câble doivent être associées comme suit :

Télécharger le manuel d'instructions sur le site www.vimar.com

Règles d'installation

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Conformité aux normes

Directive EMC

Normes EN 60065, EN 61000-6-1 et EN 61000-6-3.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du cube barré, là où il

■ est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
