ELVOX ECR2.RX - Récepteur Bluetooth Vimar - Notice d'utilisation et mode d'emploi gratuit

Marque	Vimar
Modèle	ELVOX ECR2.RX
Type de produit	Récepteur Bluetooth pour automatismes
Alimentation	12 ÷ 24 Vca/cc (SELV)
Contacts relais 1	6 A 250 Vca
Contacts relais 2	24 Vcc, 80 W
Nombre d'émetteurs max par sortie	2 par sortie (DEVICE-1 et DEVICE-2)
Indications LED	LD1 (rouge) : protection occupée / batterie déchargée ; LD2 (verte) : réception ; LD3 (verte) : tension ; LD4/5 (vertes) : état relais / programmation
Avertisseur sonore	BIP de courte et longue durée pour programmation
Fonctions principales	Réception radio pour gestion de bords sensibles sur automatismes (portails, portes, sectionnelles, etc.)
Montage	Fixation sur partie fixe via orifices
Entretien	Vérification périodique tous les 6 mois par personnel qualifié
Sécurité	Installation réservée à des techniciens qualifiés ; conforme directives 1999/5/CE et 2006/42/CE
Autocontrôle	Intégrable via bornes 7-8 et DIP1 (logique positive ou négative)
Température de fonctionnement	Non spécifiée
Indice de protection	Non spécifié
Dimensions	Non spécifiées
Poids	Non spécifié
Pièces détachées	Non spécifiées
Réparabilité	Non spécifiée

FOIRE AUX QUESTIONS - ELVOX ECR2.RX Vimar

Comment alimenter le récepteur ELVOX ECR2.RX ?

L'alimentation doit être une tension 12 à 24 Vca/cc de type SELV. Branchez les câbles aux bornes prévues après avoir fixé le boîtier.

Comment associer un émetteur ECR2.TX au récepteur ?

Appuyez sur le bouton P1 (pour DEVICE-1) ou P2 (pour DEVICE-2) sur le récepteur. La LED clignote et un BIP court retentit. Maintenez enfoncé le bouton de l'émetteur jusqu'à un BIP long et la LED allumée 2 secondes.

Combien d'émetteurs peut-on mémoriser par sortie ?

Vous pouvez mémoriser jusqu'à 2 émetteurs par sortie (DEVICE-1 et DEVICE-2), soit 4 émetteurs au total.

Comment supprimer un émetteur mémorisé ?

Maintenez enfoncé P1 (pour DEVICE-1) ou P2 (pour DEVICE-2) jusqu'à un BIP long. Cela efface tous les émetteurs de cette sortie.

Quelle est la fonction des bornes 7 et 8 ?

Les bornes 7 (+) et 8 (-) sont dédiées à l'autocontrôle de la centrale. Branchez-les à la sortie accessoires de la centrale pour tester les protections. Le DIP1 doit être réglé en conséquence.

Comment configurer le DIP1 pour l'autocontrôle ?

Mettez le DIP1 sur ON si l'autocontrôle n'est pas utilisé ou si la logique est positive (sortie passe de 0 à 12/24 V). Sur OFF pour logique négative (sortie passe de 12/24 à 0 puis revient). Réglage usine ELVOX = OFF.

Que signifient les LED sur le récepteur ?

LD1 rouge : allumée = protection occupée, clignotante = batterie émetteur déchargée. LD2 verte : allumée = réception en cours. LD3 verte : allumée = tension présente. LD4/5 vertes : allumée = relais fermé (protection non occupée), clignotante = programmation en cours.

Quels types d'automatismes peut-on équiper avec ce récepteur ?

Le système est conçu pour les portails coulissants ou battants, portes sectionnelles, motorisées, basculantes et à enroulement. Ne pas utiliser pour d'autres applications.

Quelle est la tension et le courant des contacts relais ?

Le relais 1 supporte 6 A sous 250 Vca. Le relais 2 supporte 80 W sous 24 Vcc.

Le récepteur nécessite-t-il un entretien particulier ?

Aucun entretien spécifique, mais il est conseillé de vérifier le bon fonctionnement tous les 6 mois par un personnel qualifié.

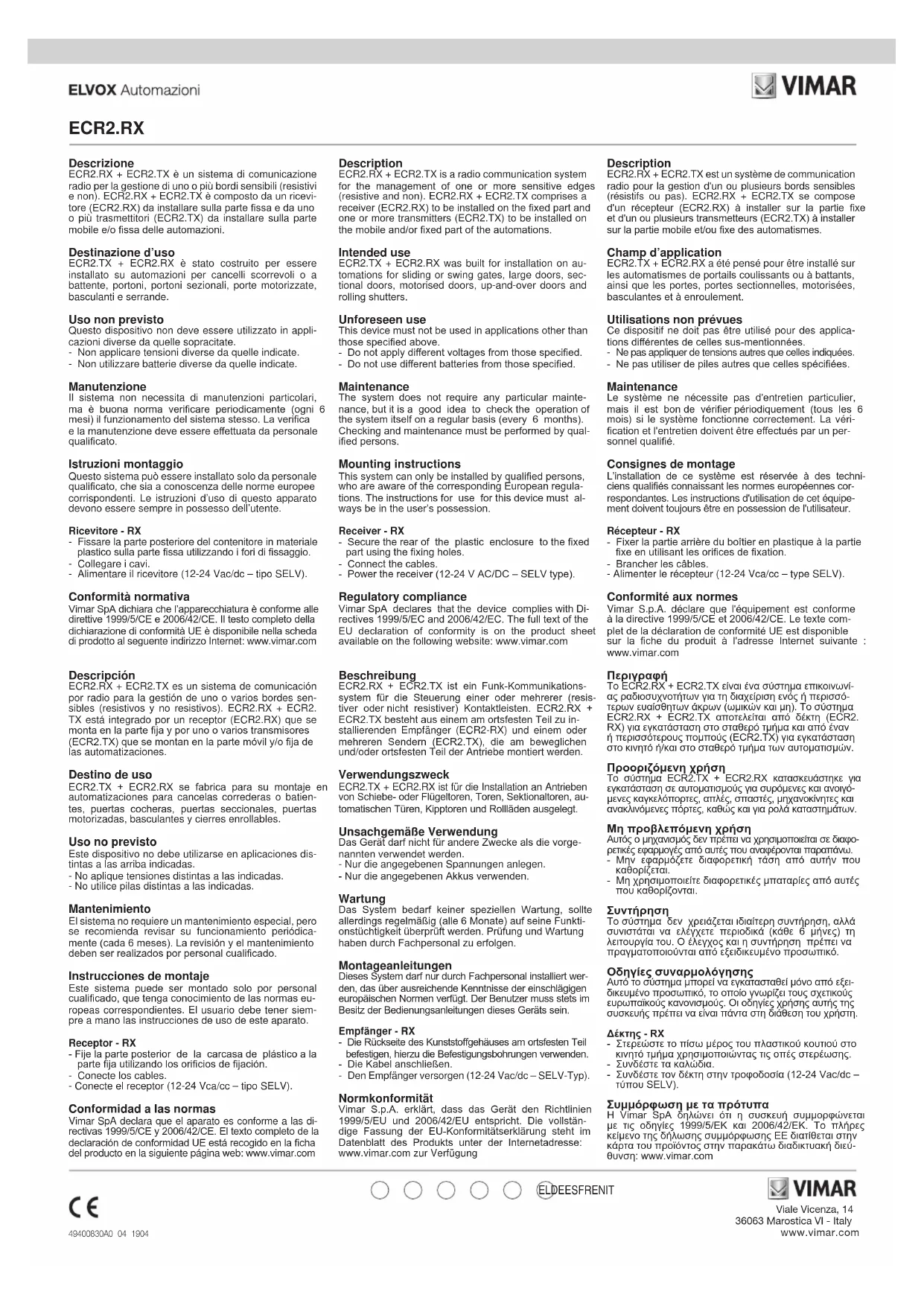

MODE D'EMPLOI ELVOX ECR2.RX Vimar

ECR2. RX + ECR2. TX est un système de communication radio pour la gestion d'un ou plusieurs bords sensibles (résistifs ou pas). ECR2. RX + ECR2. TX se compose d'un récepteur (ECR2. RX) à installer sur la partie fixe et d'un ou plusieurs transmetteurs (ECR2. TX) à installer sur la partie mobile et/ou fixe des automatismes.

Champ d'application

ECR2. TX + ECR2. RX a été pensé pour être installé sur les automatismes de portails coulissants ou à battants, ainsi que les portes, portes sectionnelles, motorisées, basculantes et à enroulement.

Utilisations non prévues

Ce dispositif ne doit pas être utilisé pour des applications différentes de celles sus-mentionnées.

• Ne pas appliquer de tensions autres que celles indiquées.
• Ne pas utiliser de piles autres que celles spécifiées.

Maintenance

Le système ne nécessite pas d'entretien particulier, mais il est bon de vérifier périodiquement (tous les 6 mois) si le système fonctionne correctement. La vérification et l'entretien doivent être effectués par un personnel qualifié.

Consignes de montage

L'installation de ce système est réservée à des techniciens qualifiés connaissant les normes européennes correspondantes. Les instructions d'utilisation de cet équipement doivent toujours être en possession de l'utilisateur.

Récepteur - RX

• Fixer la partie arrière du boîtier en plastique à la partie fixe en utilisant les orifices de fixation.
• Brancher les câbles.
• Alimenter le récepteur (12-24 Vca/cc – type SELV).

Conformité aux normes

Vimar S. p. A. déclare que l'équipement est conforme à la directive 1999/5/CE et 2006/42/CE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante : www.vimar.com

1	Alimentation	12 ÷ 24 Vca/cc
2
3	Contacts relais 1	6 A 250 Vca
4
5	Contacts relais 2	24 Vcc, 80 W
6
7 + autocontrôle		12 ÷ 24 Vca/cc
8 - autocontrôle
Si l'on souhaite procéder au test des protections d'une centrale de commande Elvox, brancher les bornes 7-8 de ECR2.RX à la sortie d'alimentation de la centrale qui change d'état durant l'autocontrôle et régler le DIP 1 sur ON. Si l'on ne souhaite pas effectuer l'autocontrôle, ne pas brancher les bornes 7-8 et régler le DIP 1 toujours sur ON.

DIP1	ON	Autocontrôle non utilisé ou à logique positive :avant que l'automatisme ne démarre, la sortie accessoires de la centrale passe de 0 à 12/24 Vca/cc.
	OFF	Autocontrôle à logique négative :avant que l'automatisme ne démarre, la sortie accessoires de la centrale passe de 12/24 à 0 puis de nouveau à 12/24 Vca/cc (réglaged'usine autocontrôle ELVOX).

Programmation de ECR2. TX (émetteur) sur ECR2. RX (récepteur)

• Appuyer sur P1 (P2) sur ECR2. RX pour mémoriser ECR2. TX sur sortie DEVICE-1, bornes 3-4 (DEVICE-2, bornes 5-6). La LED LD5 (LD4) clignote (verte) et l'avertisseur sonore émet un BIP de courte durée.
• Appuyer et garder le doigt sur le bouton de ECR2. TX jusqu'à ce que l'avertisseur sonore émette un BIP de longue durée et que la LED LD5 (LD4) reste allumée 2 secondes.
• Pour ajouter d'autres ECR2. TX, répéter la procédure (max 2 ECR2. TX pour sortie DEVICE-1 et max 2 ECR2. TX pour sortie DEVICE-2).

Suppression de ECR2. TX (émetteur) de ECR2. RX (récepteur)

- Appuyer et garder le doigt sur P1 (P2) de ECR2. RX jusqu'à ce que l'avertisseur sonore émette un BIP de longue durée pour supprimer les ECR2. TX mémorisés sur la sortie DEVICE-1, bornes 3-4 (DEVICE-2, bornes 5-6).

LD1	Rouge	OFF -
		ON Protection occupée sur ECR2.TX
		Clign. Batterie ECR2.TX déchargée
LD2	Verte	OFF -
		ON Réception en cours
LD3	Verte	OFF Absence de tension
		ON Présence de tension
LD4	Verte	OFF	Relais DEVICE-2 ouvertProtection occupée
		ON	Relais DEVICE-2 ferméProtection non occupée
		Clign. Programmation relais DEVICE-2
LD5	Verte	OFF	Relais DEVICE-1 ouvertProtection occupée
		ON	Relais DEVICE-1 ferméProtection non occupée
		Clign. Programmation relais DEVICE-1
