ELVOX 5559000 - Récepteur Bluetooth Vimar - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Récepteur
Compatibilité	Compatible avec les systèmes de communication Vimar ELVOX
Alimentation	Alimentation électrique standard
Dimensions	Dimensions compactes pour une installation facile
Installation	Installation murale ou en encastrement
Utilisation	Utilisé pour la réception des signaux audio et vidéo
Maintenance	Vérification régulière des connexions et nettoyage de la surface
Sécurité	Conforme aux normes de sécurité électrique
Garantie	Garantie constructeur (vérifier les conditions spécifiques)
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - ELVOX 5559000 Vimar

Comment puis-je installer le récepteur Vimar ELVOX 5559000 ?

Pour installer le récepteur Vimar ELVOX 5559000, veuillez suivre le manuel d'installation fourni. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Connectez les fils selon le schéma et remettez le courant.

Le récepteur ne fonctionne pas, que faire ?

Vérifiez d'abord que le récepteur est correctement alimenté. Assurez-vous que les connexions sont sécurisées et que les câbles ne sont pas endommagés. Si le problème persiste, réinitialisez le récepteur en suivant les instructions du manuel.

Comment appairer le récepteur avec mon émetteur ?

Pour appairer le récepteur avec un émetteur, mettez le récepteur en mode appairage selon les instructions du manuel. Ensuite, activez l'émetteur pour établir la connexion. Un signal lumineux indiquera que l'appairage a réussi.

Le récepteur semble fonctionner mais ne transmet pas les signaux, que faire ?

Vérifiez la portée entre le récepteur et l'émetteur. Assurez-vous qu'il n'y a pas d'obstacles majeurs et que les appareils sont compatibles. Si le problème persiste, essayez de réinitialiser le récepteur et de le réappairer.

Comment puis-je tester si le récepteur fonctionne correctement ?

Pour tester le récepteur, utilisez un émetteur pour envoyer un signal. Si le récepteur répond par un signal lumineux ou une action prévue, cela signifie qu'il fonctionne correctement. Sinon, vérifiez les connexions et la configuration.

Le récepteur émet des bips, que cela signifie-t-il ?

Des bips peuvent indiquer un problème de connexion ou une erreur de configuration. Vérifiez le manuel pour le code de bips spécifique et suivez les recommandations pour résoudre le problème.

Où puis-je trouver le manuel d'utilisateur pour le Vimar ELVOX 5559000 ?

Le manuel d'utilisateur peut être téléchargé sur le site officiel de Vimar ou demandé auprès de votre revendeur. Assurez-vous de consulter la section support de leur site pour les documents nécessaires.

MODE D'EMPLOI ELVOX 5559000 Vimar

Manuale per il collegamento e l'uso - Installation and operation manual Manuel pour le raccordement et l'emploi - Installations-und Benutzerhandbuch Manual para el conexionado y el uso - Manual de instalacao e'utilização

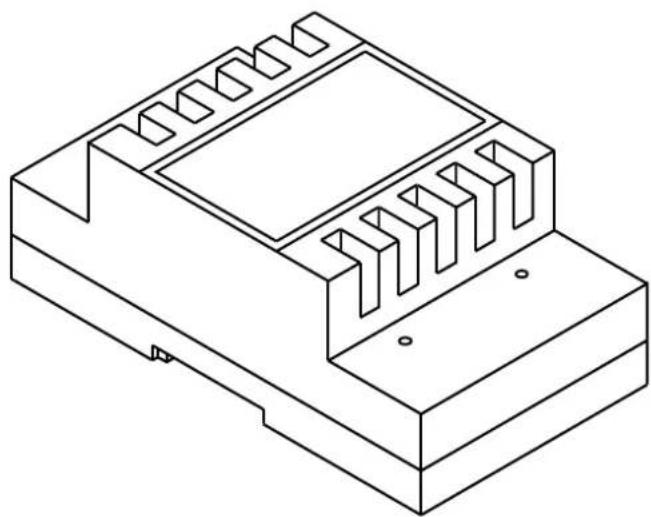

Art. 5559/000

Amplificatore video

Video amplifier

Amplificateur video

Videosignalveränder

Amplificador video

SOUNDSYSTEM

Lorsque les raccordements video par cable coaxial dépassent 200 m. l'attenuation du signal devient importante et rend nécessaire l'utilisation d'un amplificateur de signal video Art. 5559.

L'amplificateur a des impédances d'entrée et de sortie de 75 Ohms. Il est donc indispensable d'utiliser le cable RG59 ou un autre cable coaxial avec la même impédance.

Il est conseilé d'installer l'amplificateur dans un endroit sec et loin des sources de chaleur et de poussière.

Installer l'amplificateur le plus pres possible de laamera. Si on l'installe dans la colonne montante, il amplifie aussi d'eventuels signaux de perturbation. L'amplificateur comporte un dispositif d'adaptation du gain en fonction de la longueurdes lignes, ave les pas de 200m, 300m, 400m, 600m, 800m. Pour des longueurs de ligne intermediaries, placer le connecteur à trois pôles sur la position inférieure aux valeurs disponibles.

En agissant sur le potentiemetre P1, on tachera d'obtenir une image suffisamment contrastée.

Ne pas enlever la résistance de 75 Ohms de la borne " IN". Le cable coaxial doit être fermé en mettant une résistance de 75 Ohms entre les bornes V2 et M du dernier monitreur. Pour les autres connexions, respecter les schémas pour la connexion des alimentateursurs Art. 6580 - 6581 - 6680 - 6948.

A - Plaque de rue pour portier video

B-Poussoir supplémentaire gache

C-Gache electrique 12V c. a.

D - Camera avec micro et haut-parleur

L1-Lampe d'éclairage plaque

(3x24V 3W max)

10x24V 3W avec Art. M832

16x24V 3W avec Art.0832/030

• Lire attentivement les instructions contenues dans ce document puisqu'elles fournissant d'importantes indications concernant la sécurité pour l'installation, l'emploi et la maintenance.
• Àprouv avoir enlevé l'emballage s'assurer de l'integrité de l'appareil. Les éléments de l'emballage (sachets en plastique, polystyrene, etc.) ne doivent pas être laissées à la portée des enfants, car ils peuvent être dangereux. L'execution de l'installation doit être conforme aux normes nationales.
• Il est nécessaire de prévoir pres de la source d'alimentation un interrupteur approprié, type omni-polaire, avec une separation entre les contacts d'au moins 3mm.
• Avant de connecter l'appareil s'assurer que les données reportées sur l'étiquette soient les mêmes que celles du réseau de distribution.
• Cet apparéil devra être destiné uniquement à l'emploi pour lequel il a été expressément concu, c'est-à-dire pour l'alimentation des systèmes de portiers électriques. Tout autre employe doit être considéré impropre et donc dangereux. Le constructeur ne peut pas être considéré responsable pour d'eventuels dommages resultant de l'emploi impropre, erreone et déraisonnable.
• Avant d'effectuer n'importe qu'elle opération de nettoyage ou de maintenance, débrancher l'appareil du réseau d'alimentation électrique, en éteignant l'interrupteur de l'sallocation.
• En cas de pan ne et/ou de mauvais fonctionnement de l'appareil, enlever l'alimentation au moyen de l'interrupteur et ne pas le modifier.
• Pour une éventuelle réparation s'adresser uniquement à un centre d'assistance technique autorisé par le constructeur. Si on ne respecte pas les instructions mentionnées ci-dessus on peut comprometer la sécurité de l'appareil.
• Ne pas obtruer les ouvertures et les fentes de ventilation ou de refroidissement et ne pas exposer l'appareil à l'égout ou jet d'eau.
• L'installateur doit s'assurer que les renseignements pour l'usage serontopsis dans les apparciels connectés.
• Tous les apparèels constituant l'installation doivent être destinées exclusivement à l'emploi pour lequel ils ont été concus.
• ATTENTION: pour évider de se blesser, cet apparéil doit être assure duur sur les instructions d'installation.
• Ce document devra estre toujours joint avec l'appareillage.

Le symbole de panier barre se trouvant sur l'appareil indique que le produit, à la fin de sa vie utile, doit être traité séparément des autres déchets domestiques et remis à un centre de

collecte différencié pour apparèels électriques et électroniques ou remis au revendeur au moment de l'achat d'un nouvel apparèil équivalent.

L'usager est responsable du traitement de l'appareil en fin de vie et de sa remise aux structures de collecte appropriées. La collecte différenciée pour le démarrage successif de l'appareil remis au recyclage, au traitement et à l'élimination écocompatibles contribue à éviter les effets négatifs environnementaux et sur la santé tout en favorisant le recyclage des matériaux dont se compose le produit. Pour des informations plus détaillées sur les systèmes de collecte disponibles, contacter le service local d'élimination des déchets ou le magasin qui a vendu l'appareil.

Risques liés aux substances considérées dangereuses (WEEE).

Selon la Directive WEEE, substances qui sont utilisées depuis long temps habituellément dans des apparéils électriques et Electroniques sont considérées dangereuses pour les personnes et l'environnement. La collecte sélective pour le transfert suivant de l'opération destiné au recyclage, au traitement et a l'écoulement environnemental compatible contribue à éviter possibles effets négatifs sur l'environnement et sur la salute et favorise le recyclage des matériaux dont le produit est composé.

Le produit est conforme à la directive européen 2004/108/CE et suivantes.
