MODE D'EMPLOI 01910.14 Vimar

Manuale installatore - Installer manual - Manuel pour l'installateur Installationshandbuch - Manual del instalador - EYxepidio o8nyiwv

01910

Chronothermostat électronique en saillie

Chronothérmostat électronique en saillie 37

Quand le symbole clignote, les batteries d'alimentation sont proches de l'usure. REMPLACER LES BATTERIES DES QUE POSSIBLE!

Quand le symbole est allumé, le relais de sortie passe automatiquement sur OFF. REMPLACER LES BATTERIES!

Les batteries usées et leur remplacement ne provoquent pas l'effacement ou l'annulation des programmes et des réglages. Après avoir procédé au remplacement des batteries, l'heure et le jour de la période devront être à nouveau régés.

TABLES des matières.

1. Description. 38 2. Domaine d'application 38 3. Installation 38 4. Vue frontale, vue commandes et display 40 5. Connexions Pompes de circulation, brûleurs, électrovannes 41 Vannes motorisées 41 Commande par composeur téléphonique 42 Introduction/Remplacement batteries alimentation 43 6. Fonctions des touches 44 7. Programmation 46 8. Fonctionnement 49 9. Caractéristiques techniques 52 10. Règles d'installation 53 11. Conformité aux Normes 53

1. Description.

Chronothermostat électronique de contrôle ON/OFF de la température ambiante (chauffage et climatisation), programmation quotidienne/hebdomadaire, dispositif de contrôle de la température classe I (contribution 1%), sortie à relais avec contact inverseur 5(2) A 250V~, alimentation par piles stylo AA LR6 1,5 V (non livrées), installation en saillie.

2. Domaine d'application

Cet appareil est en mesure de contrôler la température ambiante en agissant sur le circuit d'alimentation du brûleur ou du circulateur (chauffage), ou sur le circuit d'alimentation du climatiseur (climatisation), en garantissant une situation de température idéale, chaque jour, pendant toute la semaine.

L'affichage de larges dimensions visualise la température ambiente, le jour, l'heure, l'état de fonctionnement de l'installation et le profil de température quotidien régèle pour le programme en cours d'execution.

3. Installation.

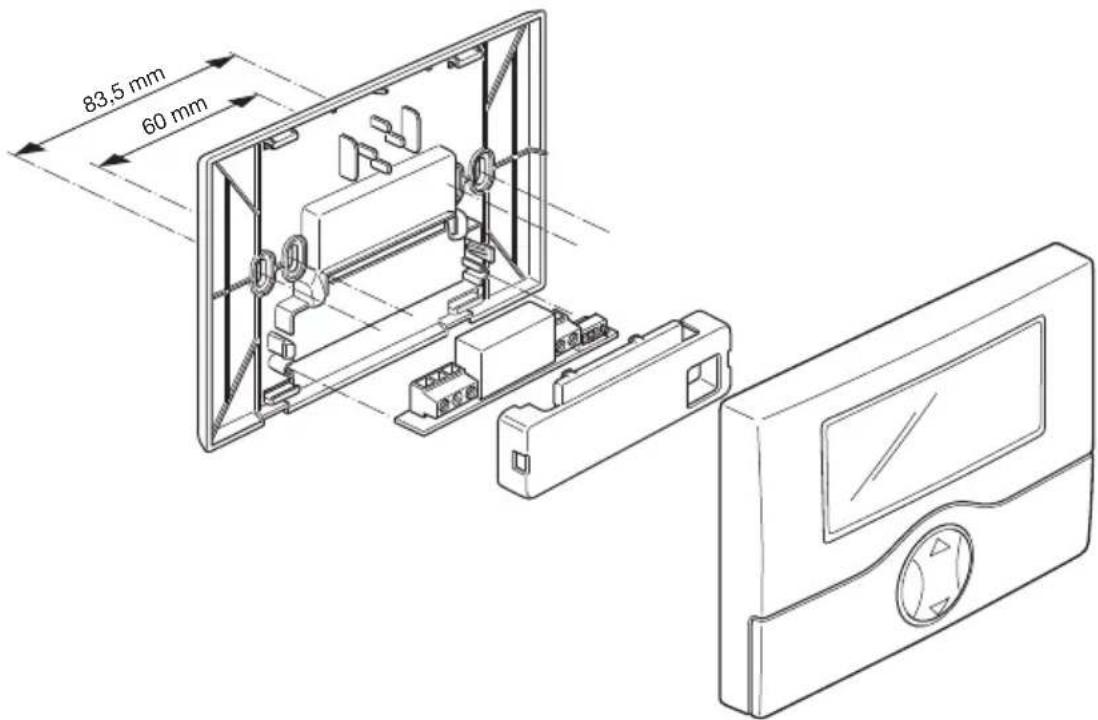

L'appareil doit être installé en saillie à une hauteur de 1,5 m du plan de piétinement, dans une position permettant le relevé correct de la température ambiantes, en évitant son installation dans des niches, derrière des portes, des rideaux ou des tentures ou encore dans des zones exposées à l'influence de sources de chaleur ou de facteurs atmosphériques.

La base de l'appareil est dotée de 4 œillets de fixation directe à la paroi murale, avec vis et chevilles 0.6mm (non fournies), ou bien pour permettre une installation sur boîte d'encastrement avec fixation au moyen de vis avec interaxe 60mm ou 83.5mm (boîtes rectangulaires unitées à 3 modules).

L'appareil devra être utilisé en lieu sec et sans poussière, à une température comprise entre 0°C et +40°C

4. VUE frontale, VUE commandes et display.

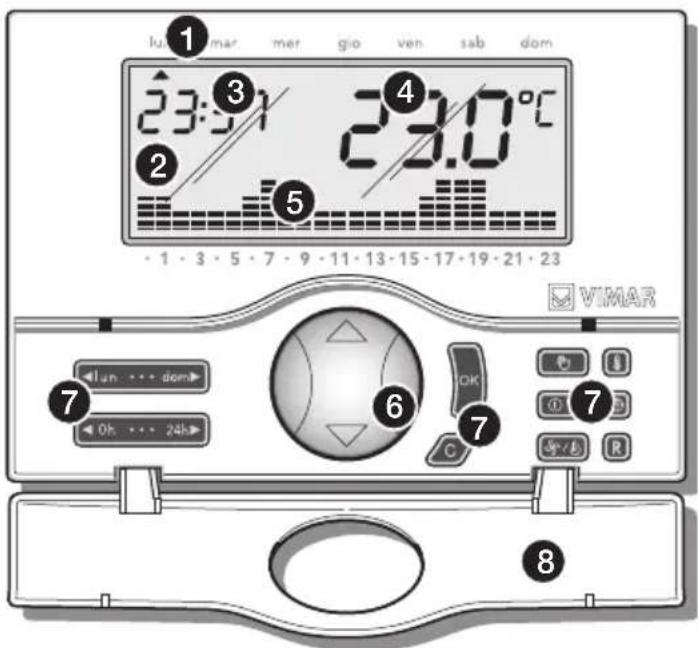

1. Jours de la semaine:

-lun = Lundi - mar = Mardi - mer = Mercredi - gio = Jeudi - ven = Vendredi - sab = Samedi - dom = Dimanche

1. Display.
2. Heure actuelle.
3. Température ambiante.
4. Situation quotidienne du programme en cours d'exécution.
5. Touche "mode" pour commander les fonctions de base.
6. Touches pour le réglage de la fonction.
7. Couverture frontal relevable.

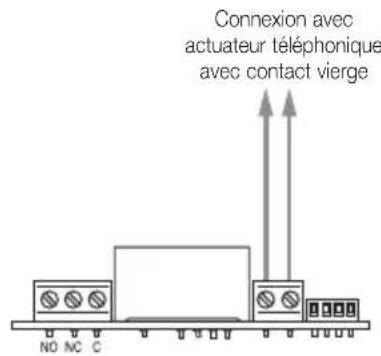

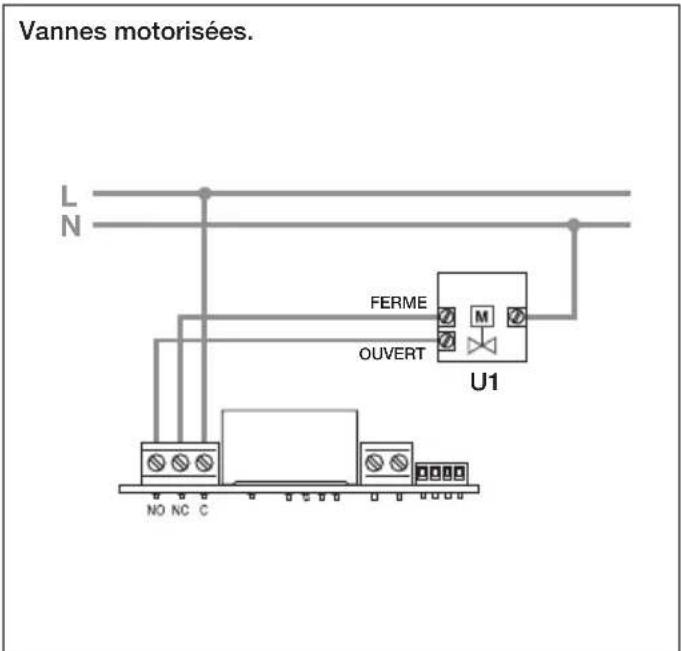

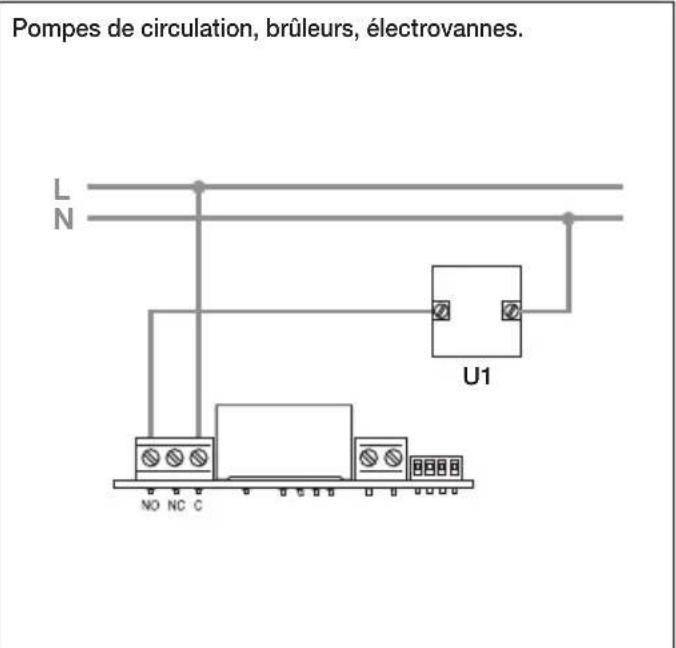

Commande par composeur téléphonique.

En fermant le contact, le fonctionnement du chronothermostat est forcé en mode manuel et les touches sont verrouillées ; dans cette condition, le symbole ne s'affiche chaque fois que l'on appuie sur une touche.

En ouvrant le contact, le chronothermostat est forcé:

• En mode antigel si le chauffage est activé.
• En mode OFF (extinction) si la climatisation est activée. Au cours de cette phase, les touches du chronothermostat ne sont pas bloquées et il est possible d'effectuer toute opération sur le dispositif.

En cas de remplacement, les batteries usées devent être jetées dans des poubelles ou des conteneurs spéciaux de collecte sélective.

6. Fonctions des touches

• Touches Permet d'accéder à la fonction "Programmation", de sélectionner le jour à programmer et de faire une copie du programme.
• Touches Permettent d'entrer dans la fonction "Programmation" et de sélectionner l'heure à programmer.
• Touche Modification des paramètres sélectionnés (ex. augmentation/diminution de la température).

Confirmation des réglages.

• Touche Annulation et retour à la page-écran précédente.
• Touche Lorsque le chronothermostat est allumé, permet la sélection

du fonctionnement en manuel ou en automatique. Lorsque le chronothermostat est éteint, avec une seule pression permet son allumage en mode manuel, avec deux pressions permet son allumage en mode automatique.

Touche

Pressé en séquence, régle les fonctions de : "Eteint", "Eteint avec retard", "Hors gel" (réglage possible uniquement en modalité de chauffage).

Permet l'extinction du chronothermostat. L'affichage visualise l'heure et la température, le relais de sortie reste sur OFF.

Hors GEL

Réglage possible uniquement en modalité de chauffage, permet le réglage d'un niveau minimum de température afin d'éviter tout endommagement des canalisations et d'interdire à la température de descendre sous le niveau de sécurité.

- ETEINT Avec RETARD.

Permet l'extinction du chronosthermostat pendant le temps désiré, jusqu'à un maximum de 99 heures.

Touche

En gardant la touche longuement pressée, permet la sélection du mode de fonctionnement du chronothermostat, en choisissant "Chauffage" ou "Climatisation".

Touche

En pressant en séquence, permet le réglage des valeurs de la "Hors gel", des "Niveau de température T1-T2-T3", de l "Hysteresis" et de la "Plage de température".

- Niveaux de temperature.

Permet de visualiser et/ou modifier la valeur des niveaux de température T1, T2, T3, non seulement pour les programmes de chauffage mais aussi pour ceux de climatisation.

Permet de régler la valeur de l'hystérésis.

L'hystérésis est la différence entre la valeur de température réglée et la température réelle d'allumage et extinction de l'installation. En adaptant l'hystérésis au type d'installation, on en évite les allumages et les extinctions permanents et répétés; les installations caractérisées par une forte inertie (par exemple les installations avec des radiateurs en fonte) ont besoin d'une

faible valeur d'hystérisis tandis que pour les installations avec une faible inertie (par exemple les ventil-convecteurs) une valeur haute est nécessaire.

En réglant la température ambiante sur 20°C et l'hystérésis sur 0,3°C, l'installation s'allumera quand la température ambiante arrivera à 19,7°C et s'éteindra quand elle parviendra à 20,3°C.

PLAGE de temperature.

Permet de régler l'unité de mesure de la température, en choisissant entre degrés Celsius et degrés Fahrenheit.

Touche

Permet le réglage du jour de la période et de l'heure générale. Lors de la programmation, permet de sélectionner l'horaire avec des intervalles de 15 minutes.

Touche

En pressant longuement, tous les paramètres régés se mettent dans les conditions identiques à celles du premier allumage (réinitialisation de l'horloge, effacement des programmes utilisateur, retour aux valeurs de défaut pour les 3 niveaux de température).

7. Programmation

Effectuer les branchements électriques, installer l'appareil et insérer les batteries.

-Réglage date et heures

Avant de commencer la programmation du chronothermostat, réglez jour et heures courantes.

• Appuyer la touche. L'afficheur du dispositif visualisera uniquement la flèche située en haut qui indique le jour et l'heure à régler.
• La touche : permet de déplacer la flèche au niveau du jour courant. Appuyer sur la touche pour confirmer et passer au réglage de l'heure ; les 2 chiffres qui indiquent l'heure commencent à clignoter.
• La touche « permet de régler l'heure courante.

Appuyer sur la touche pour confirmer et passer à la programmation des minutes ; les 2 chiffres qui indiquent les minutes commencent à clignoter.

• La touche : permet de régler les minutes courantes.
• Appuyer sur la touche Ib pour confirmer la programmation et sortir.

Programmation des niveaux de température

Les niveaux de température représentent les valeurs de température qui seront ensuite saisies dans le programme automatique prévu. Le chronothermostat dispose de 3 niveaux de température T1, T2 et T3 en sus de T* antigel.

• Appuyer sur la touche. L'afficheur du dispositif visualisera seulement T* (antigel) avec la valeur de référence qui clignote.
• Par la touche programme la valeur de température antigel voulue.

Appuyer sur la touche pour confirmer et passer à la programmation de la température T1 ; l'afficheur visualisera la valeur de référence qui clignote. Par la touche programme la valeur de température T1. Appuyer la touche pour confirmer et passer à la programmation de la température T2 ; l'afficheur visualisera la valeur de référence qui clignote. Par la touche programme la valeur de température T2. Appuyer la touche pour confirmer et passer à la programmation de la température T3 ; l'afficheur visualisera la valeur de référence qui clignote. Par la touche programme la valeur de température T3. Appuyer la touche pour confirmer ; l'afficheur visualise l'icone dIFF et le différentiel thermique qui clignote à 00.2°C

• Par la touche, programme la valeur du différentiel thermique.
• Appuyer sur la touche pour confirmer et passer à la programmation de l'échelle de température ; l'afficheur visualisera la température courante avec l'unité de mesure qui clignote (°C Celsius ou °F Farenheit).
• Appuyer la touche pour programmer l'unité de mesure (en Italie on utilise °C).
• Appuyer sur la touche pour confirmer la programmation et le tri.

Création du programme automatique

Cette procédure permet de créer le programme horaire qui, pour chaque jour de la semaine, règle la température ambiant(e) (chauffage et climatisation) selon les valeurs T1, T2 et T3 programmées.

Appuyer sur la touche ou pour sélectionner 24h dans le menu de création du programme ; l'afficheur visualisera une flèche clignotante au niveau du jour de la semaine.

• Par la touche détecter le jour.

Lors de la programmation, il est conseillé de commencer par le lundi.

• Par la touche sélectionner l'heure ; l'afficheur visualisera 00:00 et à côté la valeur du niveau de température T1 ou T2 ou T3 programmée.
• Par la touche programme la valeur du niveau de température ; l'afficheur indique le changement d'histogramme graphique en fonction de la valeur programmée.
• Par la touche sélectionner les heures suivantes (de 01.00 à 23:00) et par la touche programme la valeur de température à chaque heure.

L'afficheur visualisera l'histogramme graphique qui produit la courbe.

• Après avoir programmé la valeur de la température pour 23:00,

Appuyer pour confirmer; la création du programme pour le lundi est terminée.

• Appuyer la touche pour sélectionner le mar; l'afficheur visualisera une flèche au niveau du mar et l'icône clignotante COPY. Si le programme du mardi est identique au programme du lundi, appuyer le programme du lundi sera copié mardi.
• Pour programmer un programme différent, appuyer la touche et saisir pour chaque heure le niveau de température poulu.

La procédure de création du programme automatique doit être répétée dans les mêmes modes tous les jours de la période.

8. Fonctionnement

Quand le chronothermostat a été programmé, il peut être mis en service.

Si le relais est activé, le système visualise le symbole en hiver (chauffage) ou en été (climatisation).

Le symbole indique la présence du module radio TX ou l'absence du module relais ; attendre 2 minutes au maximum pour la reconnaissance automatique ou pour effectuer le reset.

-Programmation fonctionnement manuel

• Si le chronothermostat fonctionne en automatique, appuyer la touche pour passer en manuel ; l'afficheur visualise le symbole.
• Par la touche, sélectionner la valeur de température voulue et appuyer la touche pour confirmer.

Attendre environ 5 secondes pour que l'opération soit confirmée.

-Programmation fonctionnement automatique

• Si le chronothermostat fonctionne manuellement, appuyer sur la touche pour passer en automatique ; l'afficheur visualisera l'histogramme graphique relatif à la courbe journalière du programme.

Dans ce cas il est possible de passer simultanément en mode manuel, par exemple au cas où la température voulue est différente de la température programmée, en sélectionnant la valeur à programmer par la touche et en attendant environ 5 secondes que l'opération soit confirmée.

La nouvelle programmation restera active jusqu'au changement suivant de niveau de température programmée, après quoi le programme mémorisé sera rétabli.

Pour revenir immédiatement en mode fonctionnement automatique, appuyer sur la touche

- Extinction

• Appuyer la touche (efficheur visualisera à côté de la valeur de température le symbole OFF clignotant. Appuyer la touche pour confirmer.

Pour rallumer le chronothermostat, appuyer la touche

Extinction temporisée

• Appuyer la touche (1) afficheur visualisera à côté de la valeur de température le symbole OFF clignotant.
• Appuyer de nouveau la touche afficheur visualisera 2 chiffres clignotants qui indiquent le nombre d'heures (h) à programme.
• Par la touche sélectionner le nombre d'heures (de 1 à 99) et appuyer pour confirmer.

Le chronothermostat restera éteint pendant le temps programmé à la fin duquel il sera activé et reviendra au mode de fonctionnement précédent (manuel ou automatique).

Antigel

• Appuyer la touche (1) afficheur visualisera à côté de la valeur de température le symbole OFF clignotant.
• Appuyer de nouveau la touche d'afficheur visualisera les 2 chiffres clignotants à programmer si on désire effectuer l'extinction temporaire du dispositif.
• Appuyer une troisième fois à l'afficheur visualisera 3 chiffres qui indiquent la valeur de la température antigel à programmer (de 04.0°C à 15°C).
• Par la touche sélectionner la valeur et appuyer pour confirmer.

L'afficheur visualisera avec l'installation de chauffage éteint le symbole d'antigel à côté de la valeur de température mesurée.

- Sélection été/hiver

Ce type de fonction est utilisé seulement au cas où, autre que l'installation de chauffage, il faut : gérer également celle de climatisation par le chronothermostat.

• Appuyer et maintenir appuyée la touche à l'afficheur visualisera le symbole du.
• Par la touche sélectionner le symbole pour la saison d'hiver ou le symbole pour celle d'été et appuyer la touche pour confirmer.

En fonctionnement climatisation (été), les interventions effectuées sur le chronothermostat sont inverses par rapport à celles du fonctionnement en chauffage (hiver).

• Alimentation: 3 V c. c. avec 2 piles alcalines AA LR6 1,5 V (non fournies)
• Autonomie des batteries : au-dessus d'un an Sortie: relais inverseur 5(2) A 250 V~
• Type de réglage: ON/OFF
• Possibilité de connexion en radiofréquence avec actuateurs 01923 et 01924 après remplacement du module à relais par le module émetteur 01921.1
• Affichage température ambiante : de 0 °C à +40 °C
• Résolution de la lecture : 0,1 °C
• Résolution des programmes : 0,1 °C
• Précision de la lecture :
• ≤ ±0,5 °C entre +15 °C et +30 °C
• ≤ ±0,8 °C aux extrêmes Hystérésis: plage de 0,1°C à 1°C
• Plage de réglage :
• +4 °C - +15 °C en horsgel
• +5 °C - +35 °C en chauffage ou climatisation
• Précision horloge: ≤ ± 1 s par jour

• Fonctions principales :
• réglage horaire de la température par tranches de 15 minutes
• 3 niveaux de température programmables pour chauffage + 3 niveaux de température pour climatisation + 1 niveau hors gel
• programmation hebdomadaire
• 1 programme automatique régulable par l'utilisateur (pour le chauffage comme pour la climatisation)
• possibilité de forcer le programme en modifiant la température
• réglage pour chauffage et climatisation
• fonction horloge
• possibilité d'extinction avec temporisation
• possibilité d'activation grâce au composeur téléphonique
• sélection entre visualisation en degrés Celsius et Fahrenheit
• réinitialisation du dispositif
• Degré de protection : IP30

Appareil de classe II: - Nombre de cycles manuels : 3.000 - Nombre de cycles automatiques : 100.000 - Type d'ouverture des contacts : microinterruption - Type d'action : 1CU - Indice de tracking : PTI175 - Effets en matière de pollution : 2 (normal)

Tension nominale impulsive: 4000 V - Température ambiante pendant le transport: -25 °C +60 °C - Température de fonctionnement : T40 ( 0 °C +40 °C) - Classification ErP (Reg. UE 811/2013): classe I, contribution 1% - Classe du logiciel: A

10. REGLES D'installation.

L'installation doit être confiée à un technicien qualifié et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparé ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le reemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Règlement REACH (EU) n° 1907/2006 - art. 33. Le produit pourrait contenir des traces de plomb.
