14560.SL - Caméra vidéo Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra vidéo d'intérieur couleur
Marque	Vimar
Modèle	14560.SL
Capteur	CCD 1/4" couleur
Système de balayage	525 lignes entrelacées (NTSC) / 625 lignes entrelacées (PAL)
Résolution horizontale	330 lignes TV
Rapport signal/bruit	45 dB
Diaphragme	Électronique
Tension d'alimentation	12 V DC ±20%
Consommation	50 mA (0,6 W)
Température de fonctionnement	-5 °C à +40 °C
Réglage vertical	±12°
Mise au point	Automatique
Sortie vidéo	1 Vpp composite sur charge 75 Ω
Branchements	M (masse), V (vidéo), +T (alim +), - (alim -)
Compatibilité	Moniteur Vimar 20550
Entretien	Nettoyer l'objectif avec un chiffon doux sec
Sécurité	Installation conforme aux normes électriques en vigueur
Documentation	Notice d'utilisation disponible en PDF gratuit

FOIRE AUX QUESTIONS - 14560.SL Vimar

Comment brancher la caméra vidéo Vimar 14560.SL ?

Branchez le fil M à la masse, V au signal vidéo, +T au positif de l'alimentation 12 V DC et - au négatif.

Quelle alimentation utiliser pour cette caméra ?

Utilisez une alimentation 12 V DC avec une capacité d'au moins 50 mA (0,6 W).

Peut-on utiliser la caméra en extérieur ?

Non, cette caméra est conçue pour une utilisation en intérieur uniquement, avec une température de fonctionnement de -5 °C à +40 °C.

Comment régler l'angle vertical de la caméra ?

La caméra dispose d'un réglage vertical de ±12° : tournez doucement le corps de la caméra pour ajuster l'angle.

Avec quels moniteurs la caméra est-elle compatible ?

Elle est conçue pour fonctionner avec le moniteur Vimar 20550. Pour d'autres modèles, vérifiez les spécifications vidéo.

Quel type de câble utiliser pour l'installation ?

Utilisez un câble coaxial pour la transmission vidéo et un câble à deux conducteurs pour l'alimentation, en respectant les branchements indiqués.

Que faire si l'image est déformée ou absente ?

Vérifiez les connexions, assurez-vous que la charge vidéo est de 75 Ω et que l'alimentation est correcte (12 V DC).

Comment nettoyer l'objectif de la caméra ?

Nettoyez délicatement l'objectif avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Où télécharger la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com en recherchant le modèle 14560.SL.

La caméra fonctionne-t-elle en basse lumière ?

La caméra est équipée d'un diaphragme électronique mais n'a pas de vision nocturne infrarouge. Un éclairage ambiant suffisant est nécessaire.

MODE D'EMPLOI 14560.SL Vimar

Caméra couleurs d'intérieur avec réglage vertical.

La caméra avec réglage vertical (± 12°) et mise au point automatique permet de filmer le sujet qui sera visualisé sur le moniteur 20550.

Caractéristiques

• Tension nominale d'alimentation: 12 V d.c. ± 20%. • Absorption: 50 mA, 0,6 W.
• Capteur CCD: 1/4" couleurs.
• Système de balayage: 525 lignes entrelacées (NTSC); 625 lignes entrelacées (PAL). • Résolution horizontale: 330 lignes TV. • Rapport signal/bruit: 45 dB. • Diaphragme: électronique.
• Tension de sortie vidéo: 1 Vpp vidéo composite sur charge de 75 Ω.
• Température de fonctionnement : -5 °C - +40 °C (d'intérieur).

Branchements.

Voir figures.

Réglage.

Voir figures.

Important.

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

M Signal vidéo (masse)

V Signal vidéo

+ T Alimentation (positif)

- Alimentation (négatif)

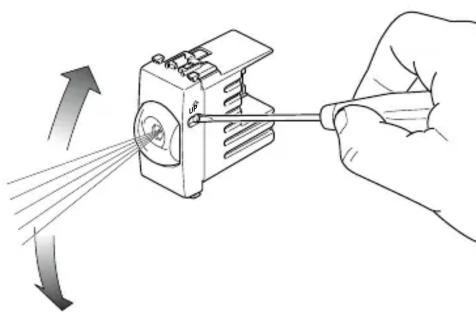

REGOLAZIONE - ADJUSTMENT - RÉGLAGE
