20560.N - Caméra vidéo Vimar - Notice d'utilisation et mode d'emploi gratuit

Marque	Vimar
Modèle	20560.N
Type de produit	Caméra vidéo couleur d'intérieur
Capteur	CCD 1/4 pouce couleur
Résolution horizontale	330 lignes TV
Système de balayage	525 lignes entrelacées (NTSC) / 625 lignes entrelacées (PAL)
Rapport signal/bruit	45 dB
Diaphragme	Électronique
Tension nominale d'alimentation	12 V c.c. ± 20%
Absorption	50 mA (0,6 W)
Sortie vidéo	1 Vpp vidéo composite sur charge de 75 Ω
Réglage vertical	±12°
Mise au point	Automatique
Température de fonctionnement	-5 °C à +40 °C (intérieur)
Dimensions (approx.)	70 x 70 x 50 mm
Poids (approx.)	150 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	L'installation doit être effectuée par un électricien qualifié conformément aux réglementations locales.
Pièces détachées et réparabilité	Contacter le service après-vente Vimar pour toute réparation ou pièce détachée.
Informations générales	Caméra couleur pour système de vidéophone 20550. Usage intérieur uniquement.

FOIRE AUX QUESTIONS - 20560.N Vimar

Comment installer la caméra 20560.N ?

L'installation doit être réalisée par un électricien qualifié, en respectant les normes électriques en vigueur. La caméra doit être alimentée en 12 V c.c. via le moniteur 20550. Voir le schéma de branchement dans la notice.

Quel moniteur est compatible avec cette caméra ?

La caméra est conçue pour fonctionner avec le moniteur Vimar 20550.

Comment régler l'angle vertical de la caméra ?

La caméra dispose d'un réglage vertical de ±12°. Inclinez délicatement le boîtier jusqu'à obtenir l'angle souhaité.

Quelle est l'alimentation nécessaire ?

L'alimentation requise est de 12 V c.c. ±20%, avec une consommation de 50 mA (0,6 W). L'alimentation est fournie par le moniteur.

La caméra peut-elle être utilisée en extérieur ?

Non, la caméra est prévue pour un usage intérieur uniquement, avec une température de fonctionnement de -5 °C à +40 °C.

Quel type de sortie vidéo ?

La caméra délivre un signal vidéo composite de 1 Vpp sur une charge de 75 Ω.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et l'objectif. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si l'image ne s'affiche pas ?

Vérifiez les connexions vidéo et d'alimentation. Assurez-vous que le moniteur 20550 est sous tension et que la caméra est correctement branchée. Si le problème persiste, contactez le service après-vente.

Y a-t-il une garantie ?

La caméra est couverte par la garantie légale de conformité. Pour toute réclamation, adressez-vous à votre revendeur ou au service client Vimar.

Puis-je utiliser cette caméra avec un enregistreur DVR ?

Oui, la sortie vidéo composite peut être connectée à un DVR, mais la fonctionnalité principale est prévue pour le système de vidéophone 20550.

MODE D'EMPLOI 20560.N Vimar

Caméra couleurs d'intérieur avec réglage vertical.

La caméra avec réglage vertical (± 12°) et mise au point automatique permet de filmer le sujet qui sera visualisé sur le moniteur 20550.

Caractéristiques

• Tension nominale d'alimentation: 12 V d.c. ± 20%. • Absorption: 50 mA, 0,6 W.
• Capteur CCD: 1/4" couleurs.
• Système de balayage: 525 lignes entrelacées (NTSC); 625 lignes entrelacées (PAL). • Résolution horizontale: 330 lignes TV. • Rapport signal/bruit: 45 dB. • Diaphragme: électronique.
• Tension de sortie vidéo: 1 Vpp vidéo composite sur charge de 75 Ω.
• Température de fonctionnement : -5 °C - +40 °C (d'intérieur).

Branchements.

Voir figures.

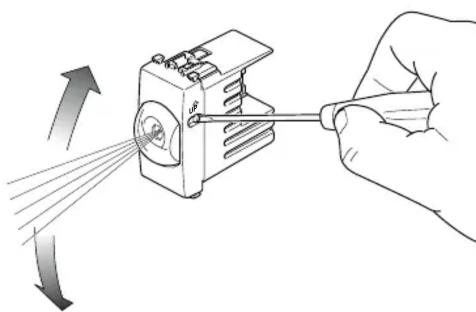

Réglage.

Voir figures.

Important.

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

M Signal vidéo (masse)

V Signal vidéo

+ T Alimentation (positif)

- Alimentation (négatif)

REGOLAZIONE - ADJUSTMENT - RÉGLAGE
