14560 - Caméra vidéo Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra vidéo couleur d'intérieur
Marque	Vimar
Modèle	14560
Alimentation	12 V c.c. ± 20 %, 50 mA, 0,6 W
Capteur	CCD 1/4 pouce couleur
Système de balayage	525 lignes entrelacées (NTSC) / 625 lignes entrelacées (PAL)
Résolution horizontale	330 lignes TV
Rapport signal/bruit	45 dB
Diaphragme	Électronique
Sortie vidéo	1 Vpp vidéo composite sur charge 75 Ω
Réglage vertical	± 12°
Mise au point	Automatique
Température de fonctionnement	-5 °C à +40 °C (intérieur)
Dimensions (estimées)	6 × 5 × 4 cm
Poids (estimé)	100 g
Installation	Respecter les normes électriques en vigueur
Entretien	Nettoyer l'objectif avec un chiffon doux et sec
Accessoires inclus	Câbles de connexion, vis de montage

FOIRE AUX QUESTIONS - 14560 Vimar

Comment brancher la caméra Vimar 14560 ?

Connectez le câble vidéo (signal M, vidéo V) et l'alimentation (+T, -). Utilisez une alimentation 12 V c.c. Respectez la polarité indiquée sur la notice.

Quelle est la tension d'alimentation requise ?

La caméra fonctionne sous 12 V c.c. avec une tolérance de ±20 %. La consommation est de 50 mA (0,6 W).

Puis-je utiliser cette caméra en extérieur ?

Non, cette caméra est conçue pour un usage intérieur uniquement, avec une plage de température de -5 °C à +40 °C.

Comment régler l'angle de la caméra ?

La caméra dispose d'un réglage vertical de ±12°. Desserrez légèrement la vis de fixation, inclinez la caméra à l'angle souhaité, puis resserrez.

La mise au point est-elle automatique ?

Oui, la caméra Vimar 14560 est équipée d'une mise au point automatique, aucune intervention manuelle n'est nécessaire.

Quel type de câble vidéo utiliser ?

Utilisez un câble coaxial 75 Ω pour la sortie vidéo composite (1 Vpp). La connexion se fait via les bornes V (vidéo) et M (masse).

Comment nettoyer l'objectif de la caméra ?

Nettoyez délicatement l'objectif avec un chiffon doux et sec, sans solvants ni produits abrasifs.

Puis-je connecter plusieurs caméras au même moniteur ?

Oui, vous pouvez utiliser un commutateur vidéo, mais chaque caméra nécessite sa propre alimentation 12 V c.c.

Que faire si l'image est de mauvaise qualité ?

Vérifiez les connexions vidéo, la polarité de l'alimentation, et assurez-vous que l'objectif est propre. Un éclairage insuffisant peut aussi dégrader l'image.

Où trouver les pièces détachées ?

Contactez un revendeur agréé Vimar ou consultez le site officiel pour les pièces de rechange. Le modèle 14560 n'est plus fabriqué mais des pièces compatibles peuvent exister.

MODE D'EMPLOI 14560 Vimar

Caméra couleurs d'intérieur avec réglage vertical.

La caméra avec réglage vertical (± 12°) et mise au point automatique permet de filmer le sujet qui sera visualisé sur le moniteur 20550.

Caractéristiques

• Tension nominale d'alimentation: 12 V d.c. ± 20%. • Absorption: 50 mA, 0,6 W.
• Capteur CCD: 1/4" couleurs.
• Système de balayage: 525 lignes entrelacées (NTSC); 625 lignes entrelacées (PAL). • Résolution horizontale: 330 lignes TV. • Rapport signal/bruit: 45 dB. • Diaphragme: électronique.
• Tension de sortie vidéo: 1 Vpp vidéo composite sur charge de 75 Ω.
• Température de fonctionnement : -5 °C - +40 °C (d'intérieur).

Branchements.

Voir figures.

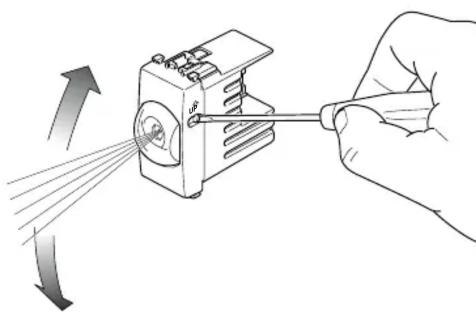

Réglage.

Voir figures.

Important.

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

M Signal vidéo (masse)

V Signal vidéo

+ T Alimentation (positif)

- Alimentation (négatif)

REGOLAZIONE - ADJUSTMENT - RÉGLAGE
