Type de produit	Bloc autonome d'éclairage de secours (BAES)
Marque	Vimar
Modèle	16440
Tension d'alimentation	230 V~ ±10%, 50-60 Hz
Lampe	Fluorescente FD 4W G5, 4300 K, 140 lm
Flux lumineux	26 lm
Batterie	Ni-Cd rechargeable, 2,4 V, 1,3 Ah
Temps de recharge	24 heures
Autonomie	1 heure
Degré de protection	IP40 (IP20 en cloison creuse)
Classe électrique	II
Matériau du boîtier	Auto-extinguible
Indicateur LED verte	Allumée = batterie en charge et présence tension réseau ; éteinte = absence tension réseau
Type d'installation	Encastré dans boîtes 6/7 modules
Poussoir test	Nécessaire (non fourni)
Remplacement batterie	Réf. 00911.1
Lampe de remplacement	FD 4W G5
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas utiliser de variateur ; installation par personnel qualifié
Informations générales	Notice d'utilisation disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - 16440 Vimar

Comment installer l'appareil Vimar 16440 ?

Reliez l'appareil comme indiqué sur la figure 2 de la notice. La connexion entre les bornes 3 et 4 doit être la plus courte possible. Un poussoir NO de test est nécessaire pour simuler l'absence de tension d'alimentation. L'installation doit être réalisée par du personnel qualifié.

Comment tester le fonctionnement de l'appareil ?

Utilisez un poussoir normalement ouvert (NO) connecté entre les bornes 3 et 4 pour simuler une coupure de courant. Lorsque vous appuyez sur le poussoir, l'appareil doit s'allumer en mode secours. Relâchez pour revenir en mode normal.

Que signifie la LED verte sur l'appareil ?

La LED verte allumée indique que la batterie est en charge et que la tension du réseau est présente. Si la LED est éteinte, cela signifie qu'il n'y a pas de tension réseau.

Quelle est l'autonomie de l'éclairage de secours ?

L'autonomie est de 1 heure après une charge complète de 24 heures.

Comment remplacer la batterie ?

Le remplacement doit être effectué uniquement par du personnel compétent. Utilisez la batterie de rechange Vimar réf. 00911.1. Suivez les figures 4, 5 et 6 de la notice : ouvrez le capot, déconnectez l'ancienne batterie, connectez la nouvelle et refermez.

Quel type de lampe est utilisé et comment la remplacer ?

La lampe est une fluorescente FD 4W G5 (4 watts, culot G5). Pour la remplacer, démontez le diffuseur, déclipsez la lampe et remplacez-la par une lampe identique.

Puis-je utiliser un variateur avec cet appareil ?

Non, la notice précise que la lampe n'est pas commandable par variateur. L'appareil est conçu pour fonctionner directement sur secteur.

Quel est le degré de protection IP de l'appareil ?

Le degré de protection est IP40 en saillie, et IP20 à l'intérieur de cloisons creuses.

L'appareil peut-il être installé en saillie ?

Oui, l'appareil est prévu pour une installation en encastrement dans des boîtes 6/7 modules, mais peut être monté en saillie avec un accessoire adapté. Le corps est en matériau auto-extinguible et convient aux surfaces normalement inflammables.

Comment décharger la batterie avant la première utilisation ?

Avant d'alimenter l'appareil, il est conseillé de décharger complètement la batterie en reliant entre elles les bornes 3 et 4 pendant quelques instants.

MODE D'EMPLOI 16440 Vimar

Appareil d'éclairage de secours autonome 230 V~50-60 Hz, avec batterie rechargeable Ni-Cd, lampe fluorescente FD 4W G5 et support pour l'installation en boîtes d'encastrement 6/7 modules.

Caractéristiques

• Tension d'alimentation: 230 V~ ±10% 50-60 Hz • Lampe FD 4W G5 4300K 140 lm
• Flux lumineux : 26 lun
• Batterie rechargeable au Ni-Cd 2,4V 1,3 Ah
• Temps de recharge batterie : 24 heures
• Autonomie: 1 heure
• Corps en matériel auto-extinguible
• La lampe n'est pas commandable par variateur
• Degré de protection: IP40 (IP20 à l'intérieur de cloisons creuses).
• Appareil de classe II • Installable sur surfaces normalement inflammables
• Led verte allumée : batterie en charge et présence de tension de réseau.
• Led verte éteinte: aucune tension de réseau.

Installation.

- Au moment de l'achat, il est conseillé, avant d'alimenter l'appareil, de décharger complètement la batterie en reliant entre elles les bornes 3 et 4.

Note.

La batterie est fournie avec une étiquette qui indique l'année et la semaine de production (ex. 0545 correspond à la 45ème semaine de 2005).

Appliquer sur l'étiquette la date d'entrée en service de la batterie.

La batterie doit être remplacée quand l'appareil n'assure plus l'autonomie déclarée.

- Relier l'appareil comme indiqué sur la figure 2. La connexion entre les bornes 3 et 4 doit être réalisée de manière à ce qu'elle soit la plus courte possible. Le poussoir NO de test est nécessaire pour simuler l'absence de tension d'alimentation afin de contrôler le fonctionnement de l'appareil.

REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

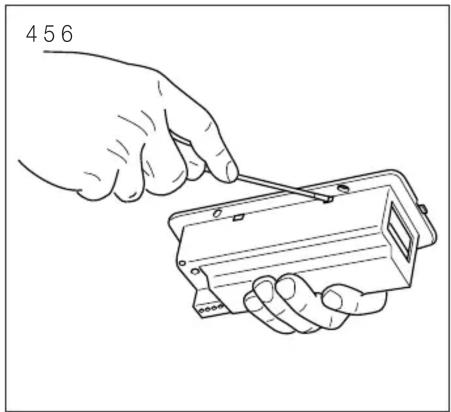

Le remplacement doit être effectué uniquement par du personnel compétent. L'appareil contient une batterie rechargeable art. 00911.1; suivre les indications des figures 4, 5 et 6 pour effectuer le remplacement.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
