14394 - Éclairage Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil d'éclairage de secours autonome
Marque	Vimar
Modèle	14394
Tension d'alimentation	230 V~ ±10% 50-60 Hz
Type de lampe	Fluorescente FD 4W G5, 4300K, 140 lm
Flux lumineux	26 lm
Batterie	Rechargeable Ni-Cd 2,4V 1,3 Ah
Temps de recharge	24 heures
Autonomie	1 heure
Indicateur LED	LED verte allumée : batterie en charge et présence réseau ; éteinte : absence réseau
Degré de protection	IP40 (IP20 à l'intérieur de cloisons creuses)
Classe électrique	Classe II
Matériau du corps	Auto-extinguible
Type d'installation	Encastrement dans boîtes 6/7 modules (plaque 7 modules non incluse)
Utilisation avec variateur	Non compatible
Pièce détachée principale	Batterie rechargeable art. 00911.1
Surface d'installation	Surfaces normalement inflammables
Remplacement batterie	Effectuer par du personnel compétent, suivre figures 4-6 de la notice
Entretien	Décharger complètement la batterie avant première utilisation ; remplacer si autonomie insuffisante
Fin de vie	Ne pas jeter avec les déchets ménagers ; déposer en déchèterie ou chez le revendeur (DEEE)

FOIRE AUX QUESTIONS - 14394 Vimar

Comment installer l'appareil d'éclairage de secours Vimar 14394 ?

L'installation doit être réalisée par un personnel qualifié. L'appareil se monte dans une boîte d'encastrement 6/7 modules et nécessite une plaque 7 modules (non fournie). Connectez les bornes selon la figure 2 de la notice, en veillant à ce que la connexion entre les bornes 3 et 4 soit la plus courte possible. Un poussoir NO de test est requis pour simuler une coupure de courant.

Comment tester le fonctionnement de l'éclairage de secours ?

Utilisez le poussoir NO de test pour simuler l'absence de tension d'alimentation. Lorsque vous appuyez, l'appareil doit s'allumer en mode secours. La LED verte s'éteint en l'absence de réseau. Vérifiez que l'autonomie d'une heure est respectée.

Quelle est l'autonomie de la batterie après une charge complète ?

L'autonomie est de 1 heure après un temps de recharge de 24 heures. La batterie Ni-Cd de 2,4V 1,3 Ah assure cette durée en cas de coupure de courant.

Comment remplacer la batterie de l'appareil ?

Le remplacement doit être effectué uniquement par un personnel compétent. Utilisez la batterie de rechange Vimar art. 00911.1. Suivez les figures 4, 5 et 6 de la notice. Avant de remplacer, déchargez complètement l'ancienne batterie en reliant les bornes 3 et 4.

Que signifie la LED verte sur l'appareil ?

La LED verte allumée indique que la batterie est en charge et que la tension de réseau est présente. Si la LED est éteinte, cela signifie qu'il n'y a pas de tension secteur (l'appareil fonctionne alors sur batterie).

Puis-je utiliser un variateur d'intensité avec cet éclairage ?

Non, la lampe n'est pas commandable par variateur. L'utilisation d'un variateur pourrait endommager l'appareil et annuler la garantie.

Quel type de lampe est utilisée dans le Vimar 14394 ?

Il s'agit d'une lampe fluorescente FD 4W G5 avec une température de couleur de 4300K (blanc neutre) et un flux lumineux de 140 lm. Le flux lumineux de l'appareil complet est de 26 lm.

Quel est le degré de protection IP de cet appareil ?

Le degré de protection est IP40 (protégé contre les corps solides >1 mm, pas de protection contre l'eau). À l'intérieur de cloisons creuses, il est IP20. L'appareil est adapté pour une installation en intérieur.

Où doit être installé l'appareil d'éclairage de secours ?

L'appareil est conçu pour être installé sur des surfaces normalement inflammables et dans des boîtes d'encastrement. Il est de classe II et convient pour une utilisation résidentielle ou commerciale. Respectez les normes électriques en vigueur dans votre pays.

Comment dois-je me débarrasser de l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Il est soumis à la directive DEEE (Déchets d'Équipements Électriques et Électroniques). Rapportez-le dans un centre de collecte séparée ou au revendeur lors de l'achat d'un nouveau produit. Les produits de moins de 25 cm peuvent être remis gratuitement sans obligation d'achat dans les magasins de plus de 400 m².

MODE D'EMPLOI 14394 Vimar

Appareil d'éclairage de secours autonome 230 V~50-60 Hz, avec batterie rechargeable Ni-Cd, lampe fluorescente FD 4W G5 et support pour l'installation en boîtes d'encastrement 6/7 modules. A compléter avec plaque 7 modules.

Caractéristiques

• Tension d'alimentation: 230 V~ ±10% 50-60 Hz • Lampe FD 4W G5 4300K 140 lm
• Flux lumineux : 26 lun
• Batterie rechargeable au Ni-Cd 2,4V 1,3 Ah
• Temps de recharge batterie : 24 heures
• Autonomie: 1 heure
• Corps en matériel auto-extinguible
• La lampe n'est pas commandable par variateur
• Degré de protection: IP40 (IP20 à l'intérieur de cloisons creuses).
• Appareil de classe II • Installable sur surfaces normalement inflammables
• Led verte allumée : batterie en charge et présence de tension de réseau.
• Led verte éteinte: aucune tension de réseau.

Installation.

- Au moment de l'achat, il est conseillé, avant d'alimenter l'appareil, de décharger complètement la batterie en reliant entre elles les bornes 3 et 4.

Note.

La batterie est fournie avec une étiquette qui indique l'année et la semaine de production (ex. 0545 correspond à la 45ème semaine de 2005).

Appliquer sur l'étiquette la date d'entrée en service de la batterie.

La batterie doit être remplacée quand l'appareil n'assure plus l'autonomie déclarée.

- Relier l'appareil comme indiqué sur la figure 2. La connexion entre les bornes 3 et 4 doit être réalisée de manière à ce qu'elle soit la plus courte possible. Le poussoir NO de test est nécessaire pour simuler l'absence de tension d'alimentation afin de contrôler le fonctionnement de l'appareil.

REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

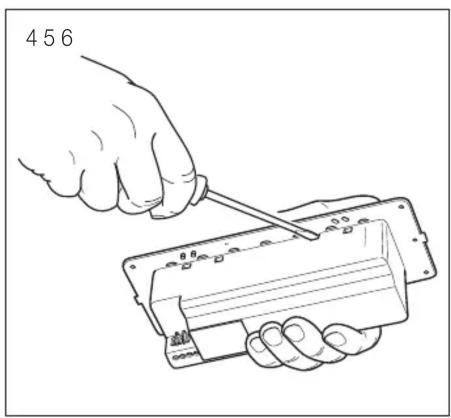

Le remplacement doit être effectué uniquement par du personnel compétent. L'appareil contient une batterie rechargeable art. 00911.1; suivre les indications des figures 4, 5 et 6 pour effectuer le remplacement.

DEEE - informations destinées aux utilisateurs

Le symbole du caisson barré, la ou il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
