Type de produit	Appareil d'éclairage de secours autonome
Marque	Vimar
Modèle	14393
Tension d'alimentation	120 V~ ±10% 50-60 Hz
Lampe	Fluorescente FD 4W G5
Température de couleur	4300 K
Flux lumineux de la lampe	140 lm
Flux lumineux de l'appareil	26 lm
Batterie	Ni-Cd rechargeable 2,4 V 1,3 Ah
Temps de recharge de la batterie	24 heures
Autonomie	1 heure
Degré de protection	IP40 (IP20 à l'intérieur de cloisons creuses)
Classe électrique	II
Matériau du corps	Auto-extinguible
Type d'installation	Encastré, boîtes 6/7 modules
Commande par variateur	Non compatible
Indicateur LED	Verte : batterie en charge et présence réseau ; éteinte : absence réseau
Fonctions principales	Éclairage de secours autonome, test manuel via poussoir NO
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par personnel compétent. Respect des normes locales. Décharger la batterie avant première utilisation. Remplacer si autonomie insuffisante. Élimination séparée des déchets.
Pièces détachées	Batterie rechargeable art. 00911.1
Réparabilité	Remplacement de la batterie par personnel compétent (suivre figures 4, 5, 6 de la notice)

FOIRE AUX QUESTIONS - 14393 Vimar

Comment installer l'appareil Vimar 14393 ?

Avant l'installation, déchargez complètement la batterie en reliant les bornes 3 et 4. Branchez l'appareil selon le schéma (figures 2 ou 5). Connectez les bornes 3 et 4 avec le fil le plus court possible. Un poussoir NO de test est nécessaire pour simuler l'absence de tension.

Comment remplacer la batterie ?

Le remplacement doit être effectué uniquement par du personnel compétent. Utilisez la batterie rechargeable art. 00911.1. Suivez les indications des figures 4, 5 et 6 de la notice.

Que signifie le voyant LED vert ?

Le voyant LED vert allumé indique que la batterie est en charge et que la tension de réseau est présente. S'il est éteint, cela signifie qu'il n'y a pas de tension de réseau.

Que faire si l'autonomie diminue ?

Si l'appareil n'assure plus l'autonomie déclarée (1 heure), la batterie doit être remplacée. Notez la date de mise en service sur l'étiquette de la batterie.

Peut-on utiliser un variateur avec cet appareil ?

Non, la lampe n'est pas commandable par variateur.

Comment tester le bon fonctionnement ?

Utilisez le poussoir NO de test (normalement ouvert) pour simuler l'absence de tension d'alimentation. Cela permet de vérifier que l'appareil passe en mode secours et allume la lampe.

Quelle est la durée de vie de la batterie ?

La batterie Ni-Cd a une durée de vie limitée. Remplacez-la lorsque l'autonomie devient insuffisante. L'étiquette indique l'année et la semaine de production pour référence.

Que faire en cas de panne ?

Vérifiez d'abord la présence de tension d'alimentation et l'état de la batterie. Si la LED verte est éteinte alors que le secteur est présent, la batterie est peut-être défectueuse. Contactez un professionnel pour le diagnostic.

Puis-je l'installer dans une cloison creuse ?

Oui, mais le degré de protection à l'intérieur d'une cloison creuse est IP20. Pour les autres installations, l'appareil est IP40.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la réglementation, rapportez-le à votre distributeur lors de l'achat d'un nouvel appareil ou suivez les instructions de collecte locales.

MODE D'EMPLOI 14393 Vimar

Appareil d'éclairage de secours autonome 120 V~50-60 Hz, avec batterie rechargeable Ni-Cd, lampe fluorescente FD 4W G5 et support pour l'installation en boîtes d'encastrement 6/7 modules.

Caractéristiques

• Tension d'alimentation: 120 V~ ±10% 50-60 Hz • Lampe FD 4W G5 4300K 140 lm
• Flux lumineux : 26 lun
• Batterie rechargeable au Ni-Cd 2,4V 1,3 Ah
• Temps de recharge batterie : 24 heures
• Autonomie: 1 heure
• Corps en matériel auto-extinguible
• La lampe n'est pas commandable par variateur
• Degré de protection: IP40 (IP20 à l'intérieur de cloisons creuses).
• Appareil de classe II • Installable sur surfaces normalement inflammables
• Led verte allumée : batterie en charge et présence de tension de réseau.
• Led verte éteinte: aucune tension de réseau.

Installation.

- Au moment de l'achat, il est conseillé, avant d'alimenter l'appareil, de décharger complètement la batterie en reliant entre elles les bornes 3 et 4.

Note.

La batterie est fournie avec une étiquette qui indique l'année et la semaine de production (ex. 0545 correspond à la 45ème semaine de 2005).

Appliquer sur l'étiquette la date d'entrée en service de la batterie.

La batterie doit être remplacée quand l'appareil n'assure plus l'autonomie déclarée.

- Relier l'appareil comme indiqué sur la figure 2 ou 5. La connexion entre les bornes 3 et 4 doit être réalisée de manière à ce qu'elle soit la plus courte possible. Le poussoir NO de test est nécessaire pour simuler l'absence de tension d'alimentation afin de contrôler le fonctionnement de l'appareil.

REGLES D'installation.

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

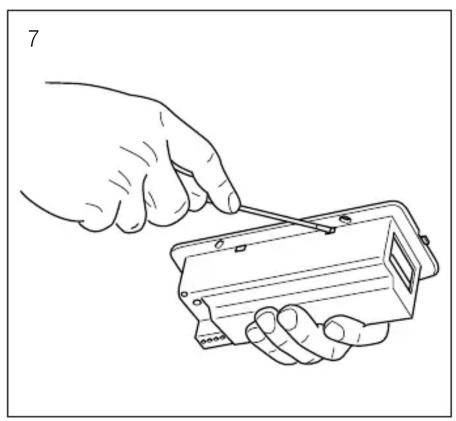

Le remplacement doit être effectué uniquement par du personnel compétent. L'appareil contient une batterie rechargeable art. 00911.1; suivre les indications des figures 4, 5 et 6 pour effectuer le remplacement.

Afin d'éviter d'endommager l'environnement et la santé des hommes, outre le fait de risquer des sanctions administratives, l'appareil qui porte ce symbole devra être éliminé séparément des déchets urbains et remis au distributeur au moment de l'achat d'un nouvel appareil. La collecte de l'appareil portant le symbole présenté ci-dessus devra être effectuée conformément aux instructions promulguées par les organismes territorialement préposés à l'élimination des déchets.
