14485.SL - Détecteur de mouvement Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement à infrarouges passifs
Marque	Vimar
Modèle	14485.SL
Catégorie	Détecteur de présence
Alimentation	BUS 29 V (courant Bus SCS)
Absorption	10 mA
Portée maximale	10 m (8 m typique)
Angle de détection horizontal	112°
Angle de détection vertical	36°
Nombre de secteurs	4 niveaux
Seuil de luminosité réglable	0 % à 100 %
Temporisation d'activation	0 à 62 secondes
Durée d'activation	10 à 250 secondes
Seuil d'impulsions PIR	1 à 10 impulsions
Largeur d'impulsions PIR	0,125 à 8 secondes
Seuil tamper	0 à 15
Fonctions principales	Détection de présence par infrarouge + détection crépusculaire, configuration par bouton et LED
LED verte clignotante	Indique détection de présence (hors alarme)
LED rouge clignotante	Indique alarme tamper
LED rouge fixe	Mode configuration
Paramètres par défaut	Seuil tamper 0, retard 0 s, luminosité 100 %, impulsions 3, largeur 0,375 s
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de produits abrasifs
Sécurité	Installation par personnel qualifié conformément aux normes en vigueur
Environnement (DEEE)	Ne pas jeter avec les déchets ménagers ; recycler en déchetterie
Dimensions et poids	2 modules (non spécifié précisément – environ 36 mm de largeur)

FOIRE AUX QUESTIONS - 14485.SL Vimar

Comment configurer le détecteur de mouvement Vimar 14485.SL ?

La configuration s'effectue via le système By-me Plus. Pour affecter un bloc fonctionnel, appuyez sur le bouton de configuration jusqu'à ce que la LED rouge s'allume, puis suivez les indications du manuel du système.

Quelle est la portée de détection maximale ?

La portée maximale est de 10 mètres, avec une portée typique de 8 mètres dans des conditions normales.

Comment régler le seuil de luminosité ?

Le seuil de luminosité se règle de 0 à 100 %. À 100 %, le détecteur ne s'active qu'en obscurité totale. Plus la valeur est basse, plus il s'active avec une luminosité ambiante élevée.

Que signifient les différentes couleurs de la LED ?

LED verte clignotante : détection de présence (système désarmé). LED rouge clignotante : alarme tamper. LED rouge fixe : mode configuration.

Le détecteur ne s'active pas malgré un mouvement, que faire ?

Vérifiez que le seuil de luminosité est adapté à l'éclairage ambiant (baissez le seuil si trop élevé). Assurez-vous que le détecteur est correctement alimenté via le bus et que le système By-me Plus est configuré.

Comment ajuster la durée d'activation après détection ?

Le paramètre 'durée d'activation' peut être réglé de 10 à 250 secondes. Consultez le manuel du système By-me Plus pour modifier cette valeur.

Puis-je utiliser ce détecteur avec d'autres systèmes que By-me Plus ?

Non, ce détecteur est conçu exclusivement pour le système By-me Plus de Vimar. Il nécessite une alimentation bus 29 V et une communication spécifique.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le capteur.

Que faire en cas de déclenchements intempestifs ?

Augmentez le seuil d'impulsions PIR (par défaut 3) pour réduire la sensibilité, ou ajustez l'angle de détection en orientant le détecteur. Vérifiez également qu'aucune source de chaleur (animal, radiateur) ne se trouve dans le champ.

Ce produit contient-il du plomb ?

Selon le règlement REACH (UE) n° 1907/2006, le produit peut contenir des traces de plomb. Veuillez respecter les consignes de recyclage en fin de vie.

MODE D'EMPLOI 14485.SL Vimar

Détecteur de présence à infrarouges passifs - 2 modules.

Envoie un message de ON en s'activant sur intervention du capteur IR (passage de personnes ou animaux dans le champ d'action du capteur) et du capteur crépusculaire.

Tension nominale d'alimentation: BUS 29 V Absorption : 10 mA Capacité : 10 m - Bomes: bus TP

Pour les opérations de configuration, consulter le MANUEL d'instructions du systeme by-me plus.

• Blocs fonctionnels : 1, chaque bloc peut appartenir au maximum à 4 groupes.
• Sélection du bloc fonctionnel (configuration) : pendant la création des groupes, lorsque l'appréciation d'appuyer sur le bouton des dispositifs :
• appuyer sur le bouton de configuration ; la led rouge s'allume ;
• Lorsque la led rouge est allumée, l'app configure le bloc fonctionnel; à la fin de l'opération, la led rouge s'éteint.

Parametres.

seuil tamper:0-15 - retard activation 0-62 s seuiluminosite0-100% - seuil (nome) impulsions PIR : 1-10 largeur impulsions 0,125-8.000 s - durée d'activation: 10-250 s Le seuil de luminosité permet de regler la modalité d'intervention du dispositif, déterminé par la verification de deux conditions simultanées : - valeur de luminosité millieu inférieure à celle programmée; - détction de présence du capteur IR. - Avec une valeur du seuil de luminosité introduit à 100%, le dispositif n'intervient que dans des conditions de noir absolu; avec la diminution du seuil, le dispositif intervient à un niveau de luminosité supérieur. - La durée d'activation en œuvre est utilisé pour répéter, le système est désarmé, le message de commande à l'actionneur associé. En pratique, après avoir commandé l'actionneur, le détecteur vérifie s'il existe des mouvements supplémentaires pour une période de temps égale à la durée de mise en œuvre et, si cela se produit, à la fin de cet intervalle de temps va envoyer un nouveau message à l'actionneur de manière indépendante le réglage de luminosité. - Etat des led : - led verte clignotante a chaque relevé de presence et intervention du dispositif (avec installation anti-effraction désinsérée ou absente) - led rouge clignotante pour pour alarmetamper - led rouge fixe en configuration. - Paramétres par défaut : -Seuil tamper : 0 - Retard activation : 0 s - Seuiluminosité 100% - Seuil (nombre) impulsions PIR: 3 Largeur impulsions: 0,375 s.

Règles d'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 - art. 33. Le produit pourrait contenir des traces de plomb.

VUE FRONTALE.

A: led

bouton de configuration

VUE ARRIÈRE.

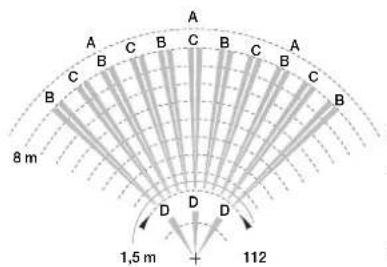

DIAGRAMME DE COUVERTURE.

Couverture volumétrique

Angle solide de détection: -112 horizontal 36 min. vertical secteurs en 4 niveaux Portée: 10 m max (8 m typique)

DEEE - Informations pour les utilisateurs

Le symbole du caisson bane, la où il est reporté sur l'appelé ou l'emballage, inclue que le produit en fin de vie doit être collecte séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur deva se charge derémme à l remettre à un centre de collecte séparée ou cien au renver de l'achat d'un nouveau produit. Il est possible ce remettre gratuitesment, sans obligation d'achat, les produits à éliminer de dimension intérieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'avoir suacciafé de l'appelé en fin de vie au recyclage, au traitement et à l'élimination dans le respecté du'environnement contiguity à overt les cêts égnotés sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matérielles dont l'appeléil est composé.
