20560 - Caméra vidéo Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra vidéo d'intérieur couleur
Marque	Vimar
Modèle	20560
Alimentation	12 V c.c. ± 20 %, 50 mA, 0,6 W
Capteur	CCD 1/4" couleur
Système de balayage	525 lignes entrelacées (NTSC) / 625 lignes entrelacées (PAL)
Résolution horizontale	330 lignes TV
Rapport signal/bruit	45 dB
Diaphragme	Électronique
Sortie vidéo	1 Vpp vidéo composite sur charge 75 Ω
Température de fonctionnement	-5 °C à +40 °C (intérieur)
Réglage vertical	±12°
Mise au point	Automatique
Branchements	4 fils : signal vidéo (masse), signal vidéo, alimentation (+), alimentation (-)
Moniteur compatible	Vimar 20550
Dimensions (L x l x H)	Environ 80 x 60 x 50 mm
Poids	Environ 200 g
Matériau du boîtier	Plastique
Installation	Respecter les normes électriques en vigueur dans le pays
Nettoyage	Avec un chiffon doux et sec
Entretien	Aucune pièce remplaçable par l'utilisateur
Réparabilité	Confier à un professionnel qualifié

FOIRE AUX QUESTIONS - 20560 Vimar

Comment brancher la caméra Vimar 20560 ?

Connectez les quatre fils selon le schéma : M (masse signal vidéo), V (signal vidéo), + T (alimentation positif) et - (alimentation négatif). Respectez la polarité.

Quel moniteur est compatible avec le modèle 20560 ?

La caméra est conçue pour être utilisée avec le moniteur Vimar 20550.

Comment régler l'angle vertical de la caméra ?

La caméra permet un réglage vertical de ±12°. Inclinez manuellement le boîtier pour obtenir l'angle souhaité.

Quelle tension d'alimentation est requise ?

L'alimentation doit être de 12 V c.c. avec une tolérance de ±20 %. La consommation est de 50 mA (0,6 W).

Que faire si l'image est floue ?

La mise au point est automatique. Vérifiez que l'objectif n'est pas obstrué ou sale. Nettoyez-le avec un chiffon doux et sec.

Puis-je utiliser la caméra 20560 en extérieur ?

Non, cette caméra est prévue pour une utilisation en intérieur uniquement, avec une plage de température de -5 °C à +40 °C.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques et les tissus abrasifs.

Que faire si la caméra ne s'allume pas ?

Vérifiez la connexion d'alimentation et la polarité. Assurez-vous que la source fournit 12 V c.c. et que le câblage est correct.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour le modèle Vimar 20560.

La caméra est-elle réparable par l'utilisateur ?

Non, aucune pièce interne n'est remplaçable par l'utilisateur. En cas de panne, confiez la caméra à un professionnel qualifié.

MODE D'EMPLOI 20560 Vimar

Caméra couleurs d'intérieur avec réglage vertical.

La caméra avec réglage vertical (± 12°) et mise au point automatique permet de filmer le sujet qui sera visualisé sur le moniteur 20550.

Caractéristiques

• Tension nominale d'alimentation: 12 V d.c. ± 20%. • Absorption: 50 mA, 0,6 W.
• Capteur CCD: 1/4" couleurs.
• Système de balayage: 525 lignes entrelacées (NTSC); 625 lignes entrelacées (PAL). • Résolution horizontale: 330 lignes TV. • Rapport signal/bruit: 45 dB. • Diaphragme: électronique.
• Tension de sortie vidéo: 1 Vpp vidéo composite sur charge de 75 Ω.
• Température de fonctionnement : -5 °C - +40 °C (d'intérieur).

Branchements.

Voir figures.

Réglage.

Voir figures.

Important.

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

M Signal vidéo (masse)

V Signal vidéo

+ T Alimentation (positif)

- Alimentation (négatif)

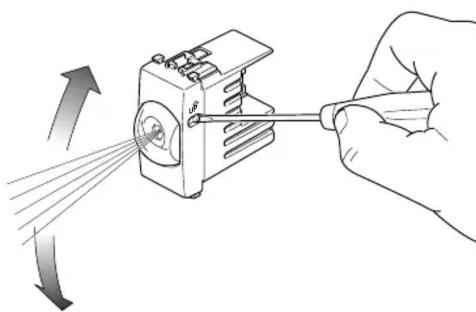

REGOLAZIONE - ADJUSTMENT - RÉGLAGE
