GL42001 - Vitrine réfrigérée BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vitrine réfrigérée / Présentoir réfrigéré
Marque	Bartscher
Modèle	GL42001 (équivalent GL4-1201)
Dimensions (L x P x H)	1200 x 335 x 459 mm
Poids	36,5 kg
Alimentation électrique	230 V / 50 Hz / 0,166 kW
Réfrigérant	R290 (0,030 kg)
Plage de température	0°C à 10°C
Réfrigération	Statique
Commande	Électronique, numérique avec boutons
Capacité bacs GN	5 x 1/4 GN (profondeur max. 150 mm)
Matériau	Acier au nickel-chrome, verre trempé
Vitrage	Simple vitrage, verre trempé
Dégivrage	Automatique (4 cycles/24h) et manuel
Évaporation eau de dégivrage	Automatique
Montage	Livré en kit, montage simple de la vitrine en verre
Nettoyage	Débrancher, refroidir, chiffon doux et solution savonneuse, ne pas immerger
Sécurité	Consignes électriques, réfrigérant inflammable, ne pas utiliser de produits inflammables
Réparabilité	Réservé au personnel qualifié, pièces de rechange originales
Garantie	Respect des consignes de la notice obligatoire

FOIRE AUX QUESTIONS - GL42001 BARTSCHER

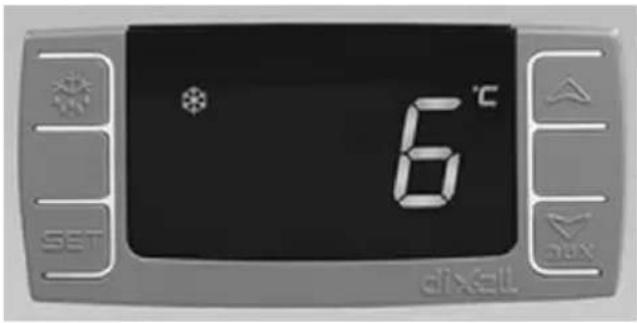

Comment régler la température de la vitrine réfrigérée ?

Appuyez sur la touche SET pendant 3 secondes. La valeur de consigne clignote. Utilisez les touches + ou - pour ajuster la température (entre 0°C et 10°C). Confirmez avec SET ou attendez 10 secondes.

Comment nettoyer la vitrine réfrigérée ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez la cuve et la vitrine avec un chiffon doux imbibé de solution savonneuse. Rincez et séchez soigneusement. Ne jamais immerger l'appareil ni utiliser de jet d'eau.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que la fiche est bien branchée et que le fusible n'est pas endommagé. Assurez-vous que l'appareil n'est pas exposé au soleil ou près d'une source de chaleur. Nettoyez le condenseur si obstrué. Si le problème persiste, contactez le service après-vente.

Comment effectuer un dégivrage manuel ?

Maintenez la touche dégivrage (symbole flocon) enfoncée pendant plus de 2 secondes. Le dégivrage manuel démarre immédiatement. L'eau s'évapore automatiquement.

L'appareil fait du bruit, que faire ?

Assurez-vous que l'appareil est posé sur une surface plane et stable. Utilisez les pieds réglables pour le mettre à niveau. Vérifiez qu'il ne touche pas un mur ou un autre objet.

Puis-je stocker des aliments chauds dans la vitrine ?

Non, les aliments doivent d'abord refroidir à température ambiante avant d'être placés dans la vitrine. Ne placez jamais d'aliments chauds, cela nuirait à la performance de refroidissement.

Quel type de bacs GN utiliser ?

Utilisez des bacs GN de dimensions adaptées : la profondeur maximale est de 150 mm. Pour le modèle GL42001, 5 bacs 1/4 GN sont recommandés. Les bacs ne sont pas fournis.

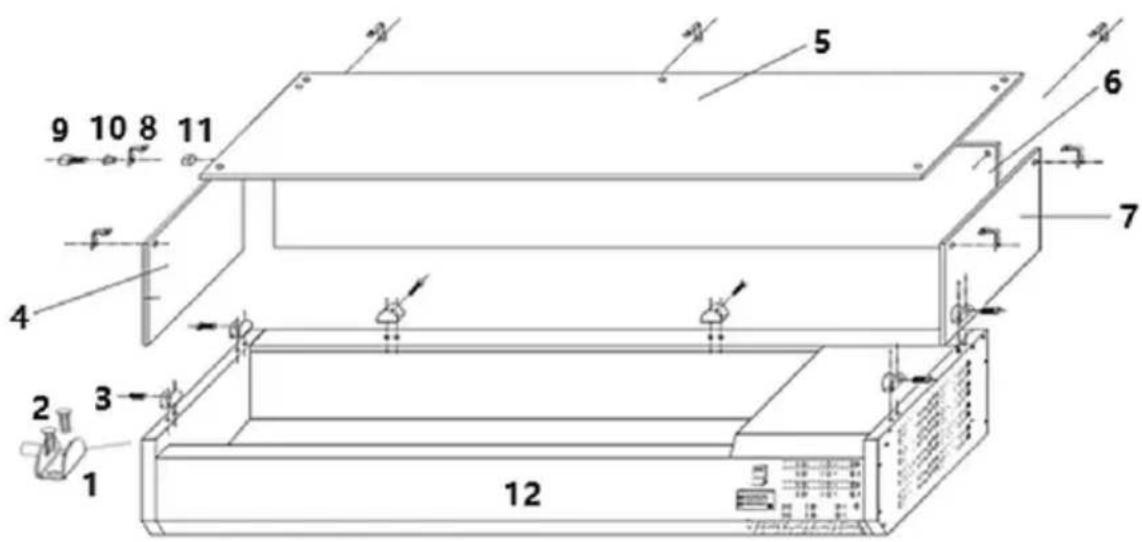

Comment installer la vitrine en verre ?

Le montage doit être fait à deux. Fixez les attaches de vitre sur le corps, insérez les vitres latérales et arrière, puis fixez les cornières et la vitre supérieure. Serrez les vis sans tête manuellement pour éviter de fissurer le verre.

Que faire en cas de panne de courant ?

Après une panne, attendez au moins 5 minutes avant de rebrancher l'appareil. Cela évite d'endommager le compresseur. Ne remettez des aliments que lorsque la température réglée est atteinte.

Où trouver le numéro de série de l'appareil ?

Le numéro de série se trouve sur la plaque signalétique de l'appareil. Il est nécessaire pour toute demande de service après-vente.

MODE D'EMPLOI GL42001 BARTSCHER

Date de création : 2021-08-30

Manuel d'utilisation original

1 Sécurité 2

1.1 Explication des avertissements 2 1.2 Consignes de sécurité 3 1.3 Utilisation conforme à l'usage 6 1.4 Utilisation non conforme à l'usage 6

2 Généralités 7

2.1 Responsabilité et garantie 7 2.2 Protection des droits d'auteur 7 2.3 Déclaration de conformité 7

3 Transport, emballage et stockage 8

3.1 Inspection suite au transport 8 3.2 Emballage 8 3.3 Stockage 8

4 Paramètres techniques. 9

4.1 Indications techniques 9 4.2 Fonctions de l'appareil 14 4.3 Éléments de l'appareil 15

5. Installation et utilisation 16

5.1 Installation 16 5.2 Utilisation 19

6 Nettoyage et maintenance 23

6.1 Consignes de sécurité pour le nettoyage 23 6.2 Nettoyage 24 6.3 Maintenance 24

7 Défaillances possibles 25 8 Élimination des déchets 26

Avant d'utiliser l'appareil, lire attentivement la notice et la conserver en un lieu facilement accessible!

La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle est une source d'informations importante et un ouvrage de référence. La connaissance de toutes les consignes de sécurité et d'utilisation comprises dans la présente notice est une condition indispensable pour assurer le fonctionnement correct et en toute sécurité de l'appareil. S'appliquent également les règles de prévention des accidents, les normes de sécurité au travail et la réglementation en vigueur dans le pays d'installation de l'appareil.

Avant d'utiliser l'appareil et surtout, avant de le mettre en marche, lire attentivement la présente notice d'utilisation pour éviter tout dommage ou blessure. Une utilisation incorrecte peut endommager l'appareil.

La présente notice d'utilisation fait partie intégrante du produit et doit être gardée directement à proximité de l'appareil et rester accessible à tout moment. En cas de cession de l'appareil, la présente notice d'utilisation doit être également fournie avec l'appareil.

1 Sécurité

L'appareil est conçu d'après les règles techniques en vigueur. Cependant, l'appareil peut constituer une source de dangers, s'il n'est pas utilisé correctement ou conformément à son usage. Toutes les personnes qui utilisent l'appareil doivent se tenir aux indications mentionnées dans la présente notice d'utilisation et respecter les consignes de sécurité.

1.1 Explication des avertissements

Les indications importantes relatives à la sécurité ainsi que les avertissements sont désignés dans la présente notice par des mentions d'avertissement adéquates. Ces indications doivent être impérativement respectées, pour éviter les accidents, les blessures et les dommages matériels.

La mention d'avertissement DANGER avertit contre les risques qui peuvent entraîner des blessures graves ou la mort, s'ils ne sont pas évités.

Avertissement!

La mention AVERTISSEMENT avertit contre les risques qui peuvent entraîner des blessures graves, moyennement graves ou la mort, s'ils ne sont pas évités.

Attention!

La mention ATTENTION avertit contre les risques qui peuvent entrainer des blessures légères ou moyennes, s'ils ne sont pas évités.

Attention!

La mention ATTENTION indique un éventuel dommage matériel lié au non-respect des consignes de sécurité.

Remarque!

Le symbole REMARQUE indique à l'utilisateur les informations et les consignes relatives à l'utilisation de l'ordinateur.

Courant électrique

• Une tension de secteur trop élevée ou une installation incorrecte peuvent entraîner un risque de choc électrique.
• L'appareil peut être branché à l'électricité uniquement si les données sur la plaque signalétique correspondent à la tension de secteur.
• Pour éviter les courts-circuits, ne pas mouiller l'appareil.
• Si des défaillances apparaisent lors du fonctionnement de l'appareil, le débrancher immédiatement de l'alimentation électrique.
• Ne pas toucher la fiche avec les mains mouillées.
• Ne jamais saisir l'appareil, s'il tombe dans l'eau. Débrancher immédiatement l'appareil de l'alimentation électrique.
• Toute réparation ou ouverture du boîtier de l'appareil doit être réalisée par un personnel spécialisé et un service agréé.
• Ne pas déplacer l'appareil en le tenant par le câble.
• Éviter tout contact du cable de raccordement avec des sources de chaleur et des éléments pointus et tranchants.
• Ne pas plier, serrer ou nouer le cable de raccordement.
• Dérouler complètement le câble de raccordement.
• Ne jamais placer l'appareil ou tout autre objet sur le cable de raccordement. Pour débrancher l'appareil de l'alimentation électrique, toujours tirer par la fiche.
• Ne pas utiliser l'appareil si le cable d'alimentation est endommagé. Si le cable d'alimentation est endommagé, le faire remplacer par le service d'entretien ou un électricien qualifié, afin d'éviter les risques.

Danger d'incendie / danger de matériaux inflammables / danger d'explosion !

• Ne pas utiliser d'autres appareils électriques à l'intérieur de l'appareil.
• Ne pas stocker ou utiliser de l'essence, des gaz ou des liquides inflammables à proximité de cet appareil ou d'autres appareils. Les gaz peuvent constituer un risque d'incendie ou d'explosion.
• Ne pas placer dans l'appareil de matières explosives comme des aérosols avec des gaz propulseurs. À des températures inférieures, le contenu des récipients remplis de gaz ou de liquides inflammables peut s'écouler et s'enflammer au contact des étincelles générées par l'appareil électrique. DANGER d'explosion !
• En cas de fuite du réfrigérant, débrancher la fiche de la prise. Supprimer toutes les sources d'inflammation se trouvant à proximité, aérer la pièce et contacter le service. Eviter tout contact du réfrigérant avec les yeux, car il y a grand risque de blessure.
• Ne jamais utiliser de liquides inflammables pour nettoyer l'appareil ou ses éléments. Les gaz qui se forment peuvent constituer un risque d'incendie ou d'explosion.
• En cas d'incendie, avant de procéder à l'extinction du feu, débrancher l'appareil de l'alimentation électrique. Ne jamais utiliser de l'eau pour éteindre les flammes, si l'appareil est branché à l'alimentation électrique. Une fois le feu éteint, assurer une arrivée d'air frais suffisante.
• Ne pas accélérer le processus de dégivrage à l'aide de dispositifs mécaniques ou de sources d'énergie thermique (bougies ou éléments chauffants) ou avec un tout autre moyen. La vapeur qui se forme peut causer un court-circuit et les températures élevées peuvent endommager l'appareil.
• Veiller à maintenir tous les orifices d'aération découverts lors de l'exploitation de l'appareil.
• Ne jamais endommager le système de réfrigération de l'appareil.

Personnel utilisant l'équipement

• L'appareil peut être utilisé uniquement par un personnel spécialisé qualifié et formé.
• Le présent appareil ne peut pas être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites et des personnes ayant l'expérience et/ou les connaissances insuffisantes.
• Surveiller les enfants afin d'éviter qu'ils jouent avec l'appareil ou qu'ils le mettent en marche.

Utilisation incorrecte et non conforme

• L'utilisation non conforme à l'usage et non autorisée peut endommager l'appareil.
• L'appareil peut être utilisé uniquement s'il se trouve dans un état technique parfait et s'il permet une utilisation en toute sécurité.
• L'appareil peut être utilisé uniquement si tous les raccordements ont été réalisés selon les normes.
• N'utiliser l'appareil que lorsqu'il est propre. Utiliser uniquement des pièces de rechange originales. N'essayez jamais de réparer l'appareil vous-même. Il est interdit de changer ou de modifier l'appareil ou ses éléments.

1.3 Utilisation conforme à l'usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et considérée comme non conforme à l'utilisation.

L'utilisation suivante est conforme à l'usage :

• Réfrigération de produits alimentaires dans des bacs GN adaptés.

1.4 Utilisation non conforme à l'usage

Une utilisation non conforme à l'usage peut entraîner des blessures ou des dommages matériels dus à une tension électrique dangereuse, au feu ou aux températures élevées. L'appareil peut être utilisé uniquement aux fins décrites dans la présente notice d'utilisation.

L'utilisation suivante est non conforme à l'usage :

• Conservation d'objets et de liquides inflammables ou explosifs, comme l'éther, le kerosène ou les colles;
• Conservation de matières explosives comme les aérosols avec des gaz propulseurs;
• Conservation de produits pharmaceutiques ou de sang conservé;
• Conservation d'animaux vivants.

2.1 Responsabilité et garantie

Toutes les informations et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années. Le contenu effectif de la livraison peut, dans certaines circonstances, différer des explications décrites ici et des nombreuses représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiaz d'options de commande supplémentaires, ou liées aux dernières modifications techniques.

Le fabricant ne peut être tenu responsable pour les dommages ou défaillances dus:

• au non-respect des consignes,
• aux modifications techniques effectuées par l'utilisateur,
• à l'utilisation de pièces de rechange non approuvées.

Nous nous réservons le droit d'introduire des modifications techniques dans le produit, qui améliorent les caractéristiques d'utilisation de l'appareil.

2.2 Protection des droits d'auteur

La notice d'utilisation et les textes, les dessins, les figures et les autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes (même partielles) ainsi que l'exploitation et/ou la transmission du contenu à des tiers ne sont pas autorisées sans l'autorisation écrite du fabricant. Le non-respect de la disposition ci-dessus entraîne une obligation d'indemnisation. Les autres droits demeurent réservés.

2.3 Déclaration de conformité

L'appareil est conforme aux normes et aux Directives européennes en vigueur. Ce qui est confirmé par la Déclaration de conformité CE. Sur demande, nous pouvons vous envoyer la Déclaration de conformité du produit donné.

3.1 Inspection suite au transport

Vérifier l'intégralité et l'absence de dommages dus au transport dès la réception du produit. Si des dommages dus au transport sont constatés, refuser la réception du produit ou accepter la réception sous conditions. Indiquer sur les documents de transport/la dette de voiture de la société de transport les dommages constatés et déposer une réclamation. Les dommages cachés doivent être signalés immédiatement après leur constatation, car les demandes de dédommagement doivent être déposées dans les délais de réclamation.

Si des pièces ou des accessoires manquent, contacter notre service après-vente.

3.2 Emballage

Ne pas jeter le carton d'emballage de l'appareil. Il peut s'avérer utile pour stocker l'appareil, lors d'un déménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'éventuels dommages.

Toutes les parties de l'emballage sont faites à partir de matériaux recyclables. Ce sont des films et des sacs en plastique, des emballages en carton.

Pour l'élimination de l'emballage, respecter les consignes en vigueur dans votre pays. Réintroduire les matériaux d'emballage récupérables dans le circuit de recyclage.

3.3 Stockage

L'emballage doit rester fermé jusqu'au moment de l'installation de l'appareil. Lors du stockage, suivre les indications marquées à l'extérieur relatives au positionnement et au stockage. Stocker l'emballage dans les conditions suivantes :

-dans des locaux fermés - dans un endroit sec et sans poussière - à l'abri des produits agressifs - à l'abri du soleil - à l'abri des chocs mécaniques.

En cas de stockage prolongé (plus de trois mois), contrôlez régulièrement l'état général de tous les éléments et de l'emballage. En cas de besoin, remplacez l'emballage par un nouveau.

Modèle / propriétés des vitrines réfrigérées GL

• Réfrigération : statique
• Réglage de la température : numérique
• Plage de température : 0°C à 10°C Commande : électronique, bouton
• Écran d'affichage numérique
• Interrupteur de marche/arrêt
• Témoin lumineux de marche/arrêt
• Fonction de dégivrage automatique
• Évaporation de l'eau de dégivrage
• Propriétés : système de refroidissement avec cuve réfrigérée
• État lors de la livraison : livré en kit (montage simple)
• Type de vitrine en verre à l'arrière : ouverte Vitre frontale : pleine
• Type de vitrage : simple vitrage, verre trempé
• Profondeur max. des bacs GN : 150 mm Non fournis : bacs GN

Nous nous réservons le droit d'introduire des modifications techniques !

Nom :	Présentoir réfrigéré GL4-1201
N° de l'article :	110270
Matériau :	acier au nickel-chrome, verre
Nombre de bacs GN :	5 x 1/4 GN
Réfrigérant / quantité en kg :	R290 / 0,030
Puisance de raccordement:	0,166 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x Px H) en mm :	1.190 x 330 x 195
Dimensions (L x P x H) en mm :	1.200 x 335 x 459
Poids en kg :	36,5

Dotation :

• 4 barreaux : longueur 181 mm, largeur 25 mm
• 6 barreaux : longueur 264 mm, largeur 25 mm

Nom:	Présentoir réfrigéré GL4-1401
N° de l'article :	110271
Matériau :	acier au nickel-chrome, verre
Nombre de bacs GN :	6 x 1/4 GN
Réfrigérant / quantité en kg :	R290 / 0,030
Puisance de raccordement:	0,194 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x Px H) en mm :	1.390 x 330 x 195
Dimensions (L x P x H) en mm :	1.400 x 335 x 459
Poids en kg :	40,5

Dotation :

• 1 barreau : longueur 264 mm, largeur 63 mm
• 4 barreaux : longueur 181 mm, largeur 25 mm
• 6 barreaux : longueur 264 mm, largeur 25 mm

Nom:	Présentoir réfrigéré GL4-1501
N° de l'article :	110272
Matériau :	acier au nickel-chrome, verre
Nombre de bacs GN :	7 x 1/4 GN
Réfrigérant / quantité en kg :	R290 / 0,030
Puisance de raccordement:	0,174 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x P x H) en mm :	1.490 x 330 x 195
Dimensions (L x P x H) en mm :	1.500 x 335 x 459
Poids en kg :	41,5

Dotation :

• 4 barres : longueur 181 mm, largeur 25 mm
• 6 barreaux : longueur 264 mm, largeur 25 mm

Nom:	Présentoir réfrigéré GL4-1801
N° de l'article :	110273
Matériau :	acier au nickel-chrome, verre
Nombre de bacs GN :	8 x 1/4 GN
Réfrigérant / quantité en kg :	R290 / 0,033
Puisance de raccordement:	0,18 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x Px H) en mm :	1.790 x 330 x 195
Dimensions (L x P x H) en mm :	1.800 x 335 x 459
Poids en kg :	47,0

Dotation :

• 1 barreau : longueur 264 mm, largeur 134 mm
• 4 barres : longueur 181 mm, largeur 25 mm
• 8 barreaux : longueur 264 mm, largeur 25 mm

Nom:	Présentoir réfrigéré GL4-2001
N° de l'article :	110274
Matériau :	acier au nickel-chrome, verre
Nombre de bacs GN :	10 x 1/4 GN
Réfrigérant / quantité en kg :	R290 / 0,033
Puisance de raccordement:	0,194 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x Px H) en mm :	1.990 x 330 x 195
Dimensions (L x P x H) en mm :	2.000 x 335 x 459
Poids en kg :	51,0

Dotation :

• 4 barres : longueur 181 mm, largeur 25 mm
• 9 barreaux : longueur 264 mm, largeur 25 mm

Nom:	Présentoir réfrigéré GL3-1201
N° de l'article :	110275
Matériau :	acier au nickel-chrome, verre
Nombre de bacs GN :	3 x 1/3 GN + 1 x 1/2 GN
Réfrigérant / quantité en kg :	R290 / 0,030
Puisance de raccordement:	0,166 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x Px H) en mm :	1.190 x 390 x 195
Dimensions (L x P x H) en mm :	1.200 x 395 x 459
Poids en kg :	39,0

Dotation :

• 1 barreau : longueur 326 mm, largeur 45 mm
• 4 barres : longueur 181 mm, largeur 25 mm
• 4 barres : longueur 326 mm, largeur 25 mm

Nom:	Présentoir réfrigéré GL3-1501
N° de l'article :	110276
Matériau :	acier au nickel-chrome, verre
Nombre de bacs GN :	5 x 1/3 GN + 1 x 1/2 GN
Réfrigérant / quantité en kg :	R290 / 0,030
Puisance de raccordement:	0,174 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x P x H) en mm :	1.490 x 390 x 195
Dimensions (L x P x H) en mm :	1.500 x 395 x 459
Poids en kg :	45,5

Dotation :

• 1 barreau : longueur 326 mm, largeur 77 mm
• 4 barres : longueur 181 mm, largeur 25 mm
• 6 barreaux : longueur 326mm, largeur 25mm

Nom:	Présentoir réfrigéré GL3-1801
N° d'article :	110278
Matériau :	acier inoxydable, verre
Nombre de bacs GN :	8 x GN 1/3
Réfrigérant / quantité en kg :	R290 / 0,033
Puisance :	0,18 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x Px H) en mm :	1.790 x 390 x 195
Dimensions (L x P x H) en mm :	1.800 x 395 x 459
Poids en kg:	52,0

Dotation :

• 4 barres : longueur 181 mm, largeur 25 mm
• 8 barreaux : longueur 326 mm, largeur 25 mm

Nom:	Présentoir réfrigéré GL3-2001
N° d'article :	110279
Matériau :	acier inoxydable, verre
Nombre de bacs GN :	9 x GN 1/3
Réfrigérant / quantité en kg :	R290 / 0,033
Puisance :	0,194 kW | 230 V | 50 Hz
Dimensions de la vitrine en verre (L x Px H) en mm :	1.990 x 390 x 195
Dimensions (L x P x H) en mm :	2.000 x 395 x 459
Poids en kg:	55,5

Dotation :

• 4 barres : longueur 181 mm, largeur 25 mm
• 9 barreaux : longueur 326 mm, largeur 25 mm
• 1 barreau : longueur 326 mm, largeur 40 mm

4.2 Fonctions de l'appareil

Les présentoirs réfrigérés permettent de réfrigerer et entreposer des produits alimentaires dans des bacs GN adaptés, pendant une période de temps définie.

4.3 Éléments de l'appareil

Fig. 1

1. Vitrine en verre
2. Orifices de ventilation
3. Interrupteur Marche/arrêt avec témoin d'alimentation intégré (vert)
4. Pieds (4x)
5. Cuve réfrigérée pour bacs GN
6. Régulateur numérique de température
7. Boitier
8. Traverses

Attention!

Une installation, un réglage, une utilisation, une maintenance ou une exploitation incorrects de l'appareil peuvent entraîner des dommages matériels et des blessures.

Le réglage, l'installation ainsi que les réparations peuvent être effectués uniquement par un service technique/agréé et conformément aux dispositions légales en vigueur dans le pays d'installation.

• Déballer l'appareil et éliminer tous les éléments intérieurs et extérieurs de l'emballage et les protections de transport.

Attention!

Risque d'étranglement!

Interdire aux enfants l'accès aux emballages tels que les sacs en plastique ou les éléments en polystyrène.

• Retirer le film de protection qui recouvre l'appareil. Le film de protection doit être retiré délicatement pour ne pas laisser des restes de colle. Supprimer les résidus de colle eventuels en utilisant un diluant.
• Veiller à ne pas endommager la plaque signalétique ni les avertissements collés sur l'appareil.
• Ne jamais placer l'appareil dans un environnement humide.
• Placer l'appareil de manière à assurer un accès facile à la prise permettant de débrancher rapidement l'appareil en cas de besoin.
• Placer l'appareil sur une surface avec les caractéristiques suivantes :
• plane, pouvant supporter le poids de l'appareil, résistant à l'eau, sèche et résistant aux températures élevées
• suffisamment grande pour permettre un travail confortable avec l'appareil
• facilement accessible - bien aérée.
• Assurer une distance suffisante des bords de la table. Dans le cas contraire, l'appareil pourrait basculer et tomber.
• Ne pas placer l'appareil dans des endroits directement exposés au soleil ou à proximité des sources de chaleur (cuisinières, radiateurs, appareils chauffants, etc.). Les sources de chaleur peuvent avoir un impact négatif sur la consommation d'énergie et limiter les fonctions de l'appareil.
• L'appareil doit être placé de manière à assurer une circulation d'air suffisante. Ne pas bloquer ni boucher les orifices d'aération de l'appareil. Assurer une distance d'au moins 10 cm du mur ou autres objets.
• Au-dessus de l'appareil, assurer une distance suffisante des placards et des étagères, pour permettre l'ouverture du capot en acier inoxydable. À l'avant (côté service), laisser suffisamment de place pour le personnel.
• Pour éviter l'endommagement du compresseur, lors de l'installation ou du transport de l'appareil, ne pas l'incliner à un angle supérieur à.
• Une fois l'appareil installé à l'endroit choisi, le mettre à niveau en dévissant ou vissant les pieds réglables en hauteur.

Montage de la vitrine en verre

La vitrine en verre des PRESENTOs réfrigérés GL est dépliée et emballée séparément. Une fois déballée, il est nécessaire de réaliser son montage.

Tout d'abord, vérifier si la livraison est complète, si toutes les pièces indiquées dans le tableau sont fournies.

Pièces fournies de la vitrine vitrée (fig. 2)

Nom:		Quantité (pcs)	Nom:		Quantité (pcs)
1	Attaches de vitre	6	7	Vitre droite	1
2	Vis pour attaches de vitre	12	8	Cornières de vitre	7
3	Vis sans tête	6	9	Vis à tête cylindrique	14
4	Vitre gauche	1	10	Bagues en caoutchouc	14
5	Vitre en verre supérieure	1	11	Vis de fermeture	14
6	Vitre arrière	1	12	Cadre de la vitrine	1

Il est conseillé de réaliser le montage de la vitrine en verre par 2 personnes!

Fig. 2

1. Commencer par fixer les attaches de vitre (1) (2 à gauche, 2 à droite et 2 à l'arrière) au corps du présentoir réfrigéré. Utiliser les vis pour attaches de vitre fournies (2).
2. Insérer les vitres gauche (4), droite (7) et arrière (6) dans les attaches de vitre montées (1).
3. Ensuite, serrer manuellement les vis sans tête (3) des attaches de vitre. Ne pas serrer trop fort, car la vitre peut se fissurer!
4. Fixer 2 cornières (8) sur les angles des vitres gauche (4), droite (7) et arrière (6) et 1 cornière (8) au milieu de la vitre arrière à l'aide des vis à tête cylindrique fournies (9), des bagues en caoutchouc (10) et des vis de fermeture (11).
5. Ensuite, placer la vitre supérieure (5) sur les vitres droite (7), gauche (4) et arrière (6) et la visser aux cornières droite, gauche et arrière.
6. Enfin, vérifier si toutes les vitres sont correctement assemblées.

Branchement à l'alimentation électrique

• Vérifier si les données techniques de l'appareil (voir le tableau signalétique) correspondent aux données du réseau électrique local.
• Brancher l'appareil à une prise électrique individuelle avec protection. Ne pas brancher l'appareil à une prise multiple.
• Placer le câble de raccordement de manière à éviter tout risque d’écrasement et de trébuchement.
• Avant la première utilisation, laissez l'appareil pendant au moins 2 heures avant de le brancher.
• ÀpRES une panne de courant ou après avoir retiré la fiche de la prise, attendre au moins 5 minutes avant de brancher de nouveau l'appareil à l'alimentation électrique.

Consignes pour l'utilisateur

• Remplir leprésentoir réfrigéré seulement si l'affichage numérique affiche la température régée atteinte.
• Placer les produits alimentaires préparés dans des bacs GN adaptés (chapitre « Données techniques »).
• Ne pas placer dans leprésentoir réfrigéré d'aliments chauds, d'abord les refroidir à une température ambiante.
• Placer les bacs GN replis dans la cuve réfrigérée de l'appareil destinée à cet effet. Si nécessaire, utiliser les barreaux fournis comme supports pour les bacs GN.
• Suivre les délais d'entreposage commandés pour éviter la formation d'odeurs désagréables dans leprésentoir réfrigéré.
• Si de l'eau de condensation s'accumule dans la cuve réfrigérée, l'essuyer avec un chiffon doux sec.
• ÀpRES une panne de courant ou après avoir retire la fiche de la prise, attendre au moins 5 minutes avant de brancher de nouveau l'appareil à l'alimentation électrique.

Préparation et mise en marche de l'appareil.

1. Avant l'utilisation, nettoyer leprésentoir réfrigéré en suivant les consignes indiquées au chapitre 6 « Nettoyage et maintenance »
2. Mettre en marche l'appareil (sans produits alimentaires). Suivre les consignes indiquées dans les chapitres suivants du mode d'emploi.
3. Brancher l'appareil à une prise individuelle adaptée.
4. Allumer l'appareil en positionnant l'interrupteur marche/arrêt à l'avant de l'appareil sur la position « I » (MARCHE).

Le témoin vert d'alimentation de l'interrupteur marche/arrêt s'allume.

La température actuelle à l'intérieur de l'appareil est affichée sur l'affichage numérique.

1. Une fois la température requise atteinte par l'appareil, placer les bacs GN adaptés avec les produits alimentaires dans la cuve réfrigérée.

Éléments de commande et messages affichés

Touche	Fonctionnalités
SET	Affichage de la valeur de consigne, sélection des paramètres en mode de programmation ou confirmation du processus
	Lancement manuel du dégivrage
	Sélection du code du paramètre en mode de programmation, augmentation de la valeur affichée
	Sélection du code du paramètre en mode de programmation, réduction de la valeur affichée

Voyants LED

Les voyants LED indiquent sur l'affichage l'état d'activation de la fonction :

LED	État d'activation	Signification
*	allumé	compresseur activé
	qui clignote	démarrage différé en cours
*	allumé	dégivrage en cours
	qui clignote	démarrage différé du dégivrage
*	allumé	ventilateur activé
	qui clignote	démarrage différé après le dégivrage
°C	allumé	Indicateur de l'unité de température en degrés Celsius
	qui clignote	en mode de programmation
°F	allumé	Indicateur de l'unité de température en degrés Fahrenheit
	qui clignote	en mode de programmation

Affichage de la valeur de consigne

1. Appuyer brièvement sur la touche, pour afficher la valeur de consigne.
2. Appuyer de nouveau sur la touche ou attendre 5 secondes, pour afficher de nouveau le message précédent.

Modification de la valeur de consigne (à savoir de la température exigée)

1. Appuyer sur la touche Set et maintenir pressée pendant 3 secondes.

La valeur de consigne est affichée et le voyant LED cou clignote sur l'affichage numérique.

1. La valeur peut être augmentée ou baissée à l'aide des touches + ou - jusqu'à ce que la valeur exigée s'affiche sur l'affichage numérique.
2. Confirmer la nouvelle valeur à l'aide de la touche ou attendre 10 sec., la valeur est alors sauvegardée automatiquement.

Dégivrage automatique

L'appareil procède au dégivrage automatique 4 fois en 24 heures. Le minuteur s'active au moment de la première mise en marche.

1. S'il est nécessaire de modifier les étapes de dégivrage automatique, appuyer sur la touche et la maintenir pressée pendant plus de 2 secondes.

L'affichage numérique affiche le symbole

Le cycle de dégivrage est immédiatement saisi, le cycle de dégivrage suivant a lieu 6 heures après.

Dégivrage manuel

En plus du dégivrage automatique, il est également possible d'activer à tout moment le dégivrage manuel.

1. Appuyer sur et maintenir pressée pendant plus de 2 secondes la touche. Le dégivrage manuel est lancé.

L'affichage numérique affiche le symbole

Indication!

L'eau qui se forme lors du dégivrage s'évapore automatiquement.

Indication!

Les autres réglages et modifications des paramètres doivent être réalisés par un technicien du service.

Combinaisons de boutons

En appuyant simultanément sur certaines touches, il est possible d'activer/de désactiver quelques fonctions.

Verrouillage / déverrouillage des touches :

• pour verrouiller, appuyer simultanément sur les deux touches et les maintenir pressées pendant plus de 3 sec., jusqu'à ce que le message « OFF » s'affiche sur l'affichage numérique.
• pour déverrouiller, appuyer simultanément sur les deux touches et les maintenir pressées pendant plus de 3 sec., jusqu'à ce que le message « ON » s'affiche sur l'affichage numérique.

Passage en mode de programmation :

• Appuyer simultanément sur les deux touches et les maintenir pressées pendant 3 sec. Lorsque les diodes LED clignotent, il est possible de saisir les autres paramètres.

Retour à l'affichage du message précédent :

• appuyer sur les deux touches pour sortir du mode de programmation et revenir vers le message affiché précédemment (valeur de la température dans l'appareil)

Arrêt de l'appareil

1. Éteindre l'appareil à l'aide de l'interrupteur MARCHE/ARRÉT (position « O »).
2. Après l'utilisation de l'appareil, débrancher l'alimentation électrique (retirer la fiche de la prise!).

6.1 Consignes de sécurité pour le nettoyage

• Avant le nettoyage, débrancher l'appareil de l'alimentation électrique.
• Laisser l'appareil refroidir complètement. Veiller à ce que l'eau ne pénètre pas dans l'appareil. Ne jamais immerger l'appareil dans l'eau ou autres liquides, lors de son nettoyage. Ne pas utiliser de jet d'eau sous pression pour nettoyer l'appareil.
• Ne pas utiliser d'objets pointus ou en métal (couteau, fourchette, etc.) pour nettoyer l'appareil. Les objets pointus peuvent endommager l'appareil et s'il

entrent en contact avec les éléments conducteurs, ils peuvent entraîner un risque d'électrocution.

• Ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques pour nettoyer l'appareil. Ils peuvent rayer la surface.

6.2 Nettoyage

1. En fin de jour de travail, nettoyer l'appareil.
2. Retirer de l'appareil tous les produits et les conserver pendant ce temps dans une pièce fraîche ou dans un réfrigérateur pour qu'ils ne pourrissent pas.
3. Nettoyer soigneusement la cuve réfrigérée et la vitrine en verre de l'intérieur et de l'extérieur à l'aide d'un chiffon doux imbibé de solution savonneuse.
4. Essuyer avec un chiffon propre.
5. Essuyer le corps de l'appareil à l'aide d'un chiffon doux humide. Utiliser un produit nettoyant doux en cas de besoin.
6. À la fin, toutes les surfaces lavées doivent être soigneusement séchées.
7. Laver régulièrement avec de l'eau chaude et un produit nettoyant doux les accessoires utilisés (barreaux, bacs GN). Rincer à l'eau claire. Sécher soigneusement les accessoires lavés en utilisant un chiffon doux.
8. Éliminer régulièrement la poussière et les touffes qui s'accumulent dans les orifices d'aération de l'appareil à l'aide d'une brosse douce ou d'une époussette.

6.3 Maintenance

Pour assurer un long fonctionnement du refroidisseur, faire appel à un spécialiste qualifié et réaliser les opérations suivantes régulièrement :

1. Nettoyage du condensateur (toutes les semaines) :
2. L'accès au condensateur est possible seulement après avoir dévissé à l'aide d'outils spéciaux les vis de fixation de la protection.
3. Nettoyer à l'aide d'un aspirateur ou d'un pinceau doux glissé délicatement sur les barres du condensateur.

Indication!

Éviter d'utiliser des objets durs ou des outils en métal qui peuvent endommager le condensateur.

• À proprez le nettoyage, fixer de nouveau la protection.
• Contrôle des connexions électriques.
• Contrôle du fonctionnement correct du capteur de température et du régulateur de température.

7 Défaillances possibles

Le tableau ci-dessous présente les descriptions des causes probables et des solutions permettant d'éliminer les anomalies de fonctionnement ou les erreurs survenues lors de l'utilisation de l'ordinateur. Si les problèmes ne peuvent pas être résolus, contacter le service.

Pour ce faire, indiquer obligatoirement le numéro de l'article, le nom du module et le numéro de série. Ces informations sont indiquées sur la plaque signalétique.

Erreur	Cause probable	Solution
Manque de refroidissement	La fiche est branchée incorrectly.	Retirez la fiche et la brancher correctement à la prise
	Le fusible de l'alimentation électrique est endommagé	Vérifier le disjoncteur, vérifier l'appareil en le branchant sur une autre prise
	Absence de courant	Vérifier l'alimentation électrique
	Le thermostat est endommagé	Contacter le service après-venture
Puisance de réfrigération insuffisante	Ensoleillement direct ou source de chaleur à proximité	Éloigner l'appareil des sources de chaleur
	Mauvaise circulation de l'air autour de l'appareil.	Assurer une distance suffisante des parois et autres objets
	Les produits placés sont trop chauds.	Laisser le produit alimentaire refroidir avant de le placer dans l'appareil
	Le condenseur est bouché par la poussière	Nettoyer soigneusement le condensateur
Le refroidisseur ne s'éteint pas	Capteur de température endommagé	Contacter le service après-venture
	Le thermostat est endommagé	Contacter le service après-venture
Des bruits forts ou办实事	L'appareil n'est pas placé sur une surface plane	Installer l'appareil sur une surface plane, lemettre à niveau à l'aide des pieds
	L'appareil touche les parois ou d'autres objets	Assurer une distance suffisante des parois et autres objets

Appareils électriques

Les appareils électriques portent le symbole suivant. Les appareils électriques doivent être éliminés de manière correcte et respectueuse de l'environnement. Il est interdit de jeter les appareils électriques avec les déchets ménagers. Débrancher l'appareil de l'alimentation électrique et déconnecter le cable de raccordement de l'appareil.

Rapporter l'appareil électrique à des points de collecte désignés.

Agent réfrigérant

Le gaz propulseur utilisé dans l'appareil est inflammable. Il doit être éliminé conformément aux lois nationales.
