RJ98 - Support pour tuyau RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support pour tuyau (porte-tubes)
Marque	RIDGID
Modèle	RJ98
Mécanisme de réglage en hauteur	Tube coulissant avec vis de blocage et broche de verrouillage
Base	Embase large avec patins antidérapants
Matière principale	Acier
Capacité de charge	Consulter l'étiquette du produit (ne pas dépasser la charge indiquée)
Hauteur de travail	Réglable via tube coulissant
Fonctions principales	Supporter et maintenir les tuyaux lors de travaux de coupe, filetage, etc.
Sécurité	Ne pas dépasser la charge, inspection avant utilisation, éloigner les mains des points de pincement
Entretien	Nettoyer et lubrifier les surfaces de frottement avec une huile minérale légère
Accessoires compatibles	Galets (modèles VJ, VF, etc.)
Service client	Consulter le revendeur RIDGID ou contacter [e-mail]
Pays d'origine	États-Unis (marque américaine)

FOIRE AUX QUESTIONS - RJ98 RIDGID

Comment régler la hauteur du support RJ98 ?

Desserrez la vis de blocage, désengagez la broche de verrouillage, ajustez la hauteur du tube coulissant, puis resserrez la vis et réengagez la broche. Ne laissez pas le tube coulissant monter au-delà de la vis.

Quelle est la capacité de charge maximale ?

La capacité de charge est indiquée sur l'étiquette du produit. Ne la dépassez pas pour éviter tout risque de renversement ou de dommage.

Comment entretenir le porte-tubes ?

Nettoyez les surfaces, lubrifiez les points de frottement avec une huile minérale légère, et inspectez avant chaque utilisation pour détecter usure ou dommages.

Puis-je utiliser le support sur un sol inégal ?

Oui, mais assurez-vous que la surface est dégagée, stable et de niveau. Pour les modèles pliants, déployez complètement les jambages et assurez-vous que les patins s'appuient fermement.

Comment installer les galets sur le support ?

Les galets sont disponibles en accessoire pour certains modèles (VJ, VF). Fixez-les correctement en fonction du diamètre du tuyau et assurez-vous de leur bonne fixation.

Quels sont les risques d'une mauvaise utilisation ?

Un tuyau mal soutenu peut renverser le porte-tubes, provoquer sa chute et causer des blessures graves. Respectez les limites de charge et éloignez-vous des charges soutenues.

Où trouver des pièces de rechange ?

Contactez votre revendeur RIDGID ou visitez RIDGID.com pour trouver un distributeur. Les pièces ne sont pas décrites en détail dans la notice.

Comment contacter le service technique RIDGID ?

Par e-mail à [e-mail] ou par téléphone au 844-789-8665 (États-Unis et Canada). Consultez RIDGID.com pour d'autres régions.

Le support RJ98 est-il pliable ?

Certains modèles sont pliants (avec jambages). Le RJ98 n'est pas explicitement décrit comme pliant, vérifiez le modèle spécifique.

Puis-je utiliser le support pour d'autres types de tubes ?

Oui, le support est conçu pour divers types de tuyaux dans une variété d'applications. Assurez-vous que le tuyau est centré et bien soutenu.

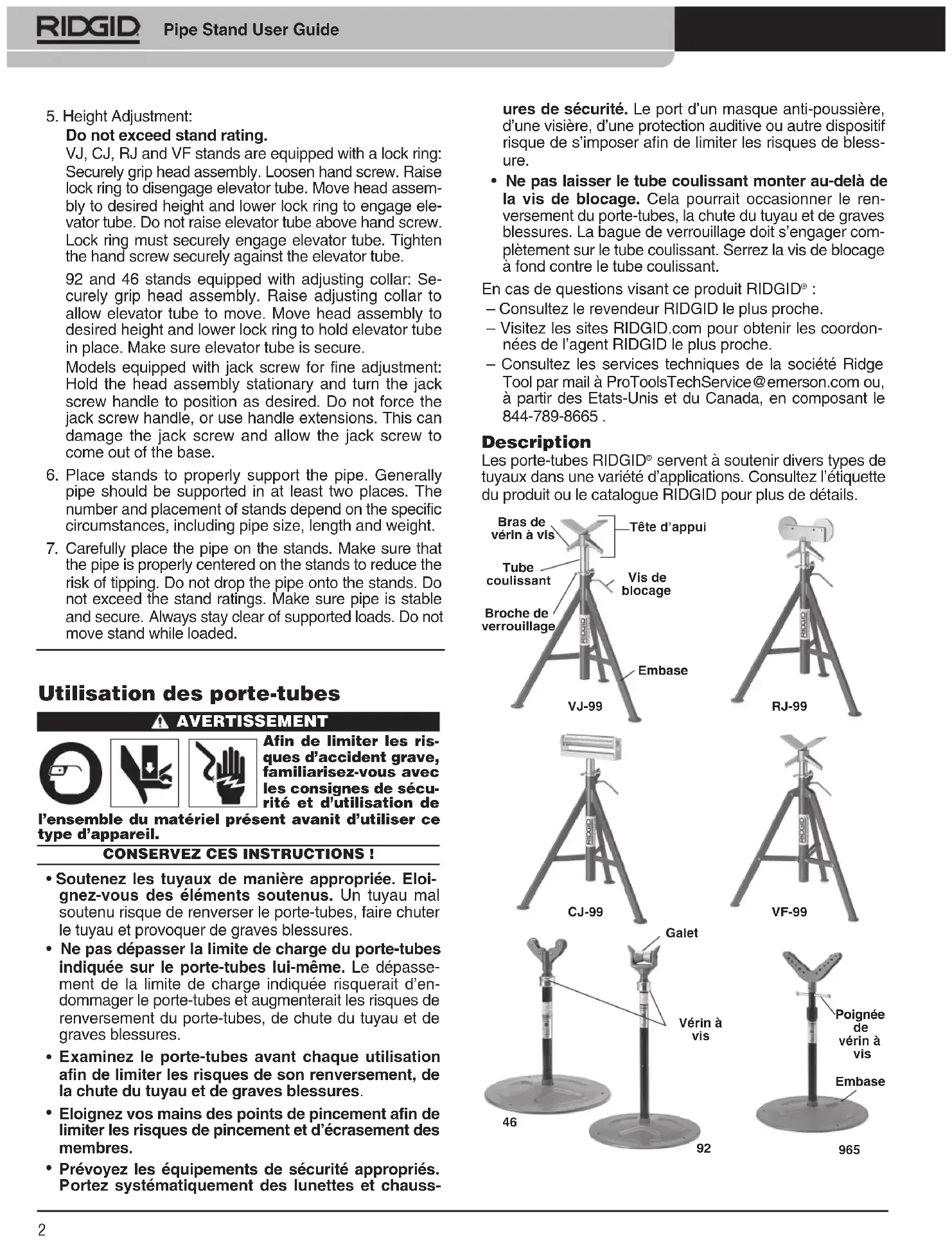

MODE D'EMPLOI RJ98 RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes de sécurité et d'utilisation de

l'ensemble du matériel présent avant d'utiliser ce type d'appareil.

Conservez ces instructions !

• Soutenez les tuyaux de manière appropriée. Éloignez-vous des éléments soutenus. Un tuyau mal soutenu risque de renverser le porte-tubes, faire chuter le tuyau et provoquer de graves blessures.
• Ne pas dépasser la limite de charge du porte-tubes indiquée sur le porte-tubes lui-même. Le dépassement de la limite de charge indiquée risquerait d'endommager le porte-tubes et augmenterait les risques de renversement du porte-tubes, de chute du tuyau et de graves blessures.
• Examinez le porte-tubes avant chaque utilisation afin de limiter les risques de son renversement, de la chute du tuyau et de graves blessures.
• Éloignez vos mains des points de pincement afin de limiter les risques de pincement et d'écrasement des membres.
• Prévoyez les équipements de sécurité appropriés. Portez systématiquement des lunettes et chauss-

ures de sécurité. Le port d'un masque anti-poussière, d'une visière, d'une protection auditive ou autre dispositif risque de s'imposer afin de limiter les risques de blessure.

- Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Cela pourrait occasionner le renversement du porte-tubes, la chute du tuyau et de graves blessures. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

En cas de questions visant ce produit RIDGID® :

• Consultez le revendeur RIDGID le plus proche.
• Visitez les sites RIDGID.com pour obtenir les coordonnées de l'agent RIDGID le plus proche.
• Consultez les services techniques de la société RIDGID par mail à [e-mail] ou, à partir des États-Unis et du Canada, en composant le 844-789-8665.

Description

Les porte-tubes RIDGID® servent à soutenir divers types de tuyaux dans une variété d'applications. Consultez l'étiquette du produit ou le catalogue RIDGID pour plus de détails.

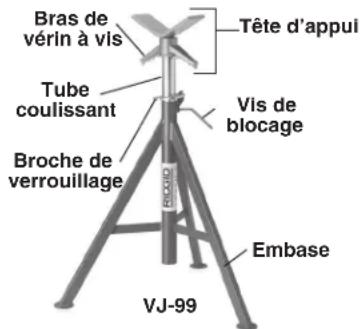

Bras de vérin à vis Tête d'appui Tube coulissant Vis de blocage Broche de verrouillage Embase VJ-99

Galet Vérin à vis 46 92

Polignée de vérin à vis Embase 965

Roller Vis de blocage AR-99 RJ-624 Bras de vérin à vis

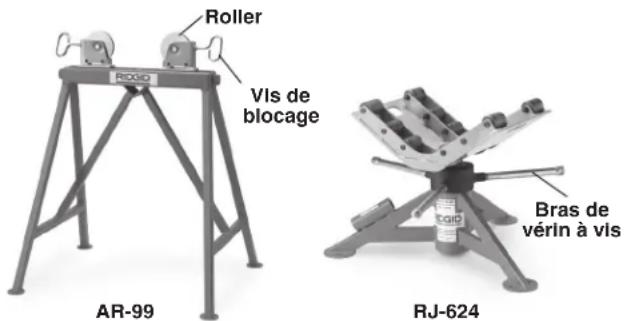

Figure 1 – Porte-tubes RIDGID

Inspection et entretien

Nettoyez le porte-tubes afin d'en faciliter l'inspection et la manipulation. Examinez le porte-tubes avant chaque utilisation pour signes d'un mauvais assemblage, d'usure, de détérioration, de modifications ou autres anomalies qui pourraient nuire au bon fonctionnement et à la sécurité de l'appareil. Cherchez d'éventuels éléments tordus ou soudures endommagées. Installez tout élément nécessaire, tel que le manchon fileté. Corrigez toute anomalie éventuelle avant d'utiliser l'appareil.

Lubrifiez l'ensemble des surfaces de frottement à l'aide d'une huile minérale légère, puis essuyez toute huile excédentaire.

Préparation et utilisation de l'appareil

1. Assurez-vous de la préparation et inspection de l'appareil selon les consignes applicables.
2. Trouvez une surface dégagée, stable et de niveau pour le porte-tubes, le matériel utilisé et l'opérateur.
3. Dans le cas des porte-tubes pliants, assurez-vous que leurs jambages soient complètement déployés et que leurs patins s'appuient fermement au sol.
4. Dans le cas d'un porte-tubes équipé de galets, assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau. Des supports à rouleaux peuvent être ajoutés aux modèles VJ et VF. Assurez-vous de la bonne fixation de tous les éléments.
5. Réglage en hauteur :

Ne pas dépasser les limites de charge du porte-tubes.

Porte-tubes type VJ, CJ, RJ et VF équipés d'une broche de verrouillage – Immobilisez la tête d'appui, desserrez le manchon fileté, puis désengagez la broche afin de libérer le tube coulissant. Amenez la tête d'appui à la hauteur voulue, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

Porte-tubes N° 92 et N° 46 équipés d'une bague de réglage – Immobilisez la tête d'appui, desserrez la bague de réglage afin de libérer le tube coulissant, amenez la tête d'appui à la hauteur voulue, puis resserrez la bague de réglage.

Modèles équipés d'un vérin à vis pour réglage fin – Immobilisez la tête d'appui, puis tournez le bras du vérin à vis pour peaufiner son réglage. Ne pas forcer le bras du vérin à vis ou utiliser un bras de levier sur lui. Cela risquerait d'endommager le vérin et de le déloger de l'embase.

1. Positionnez les porte-tubes de manière à bien soutenir

le tuyau. De manière générale, les tuyaux doivent être épaulés en deux endroits au minimum. Les circonstances particulières du chantier, et notamment la section, la longueur et le poids des tuyaux, détermineront le nombre et l'emplacement des porte-tubes utilisés.

1. Positionnez le tuyau sur les porte-tubes en vous assurant de bien le centrer afin de limiter les risques de renversement. Ne laissez pas tomber le tuyau sur les porte-tubes. Respectez les limites de charge nominale des porte-tubes. Assurez-vous de la stabilité et du maintien du tuyau. Eloignez-vous des charges soutenues. Ne jamais tenter de déplacer un porte-tubes en charge.
