Type de produit	Support pour tuyau (porte-tubes)
Marque	RIDGID
Modèle	VF99
Hauteur réglable	27 à 42 pouces (68,6 à 106,7 cm)
Capacité de charge nominale	750 lb (340 kg)
Poids	5,4 kg (12 lb)
Matériau principal	Acier robuste
Utilisation recommandée	Soutien de tuyaux lors de coupe, filetage ou assemblage
Fonctions principales	Support réglable en hauteur, tête en V pour centrage, base pliable pour transport
Type de réglage	Vis de blocage et broche de verrouillage
Diamètres de tuyaux supportés	1/8 à 2 pouces (32 à 50 mm) - tête en V adaptable
Accessoires optionnels	Galets à rouleaux pour faciliter la rotation
Entretien courant	Nettoyer régulièrement, lubrifier les surfaces frottantes avec huile minérale légère
Inspection avant utilisation	Vérifier l’absence d’usure, de déformation ou de jeu anormal
Sécurité – charge maximale	Ne jamais dépasser la limite indiquée sur l’étiquette
Sécurité – stabilité	Utiliser sur sol plan et dégagé ; ne pas déplacer sous charge
Pièces détachées	Disponibles auprès du revendeur RIDGID ou sur RIDGID.com
Réparabilité	Produit réparable ; contacter le service technique RIDGID
Garantie	Consulter le revendeur ou le manuel pour les conditions

FOIRE AUX QUESTIONS - VF99 RIDGID

Comment régler la hauteur du support VF99 ?

Immobilisez la tête d’appui, desserrez le manchon fileté et désengagez la broche de verrouillage. Ajustez le tube coulissant à la hauteur souhaitée, puis réengagez la broche et serrez la vis de blocage à fond contre le tube.

Quelle est la capacité de charge maximale du VF99 ?

La capacité de charge nominale est de 750 lb (340 kg). Ne dépassez jamais cette limite sous peine d’endommager le support et de provoquer des blessures.

Comment assembler le support VF99 pour la première fois ?

Dépliez les jambages du socle jusqu’à ce que les patins reposent fermement au sol. Insérez le tube coulissant dans le corps principal et fixez la tête d’appui. Serrez la vis de blocage après réglage de la hauteur.

Puis-je utiliser le support sur un sol inégal ?

Il est impératif d’utiliser le VF99 sur une surface dégagée, stable et de niveau. Un sol irrégulier augmente le risque de renversement et de chute du tuyau.

Comment entretenir le support VF99 ?

Nettoyez l’appareil après chaque utilisation. Appliquez une huile minérale légère sur toutes les surfaces de frottement, puis essuyez l’excédent. Inspectez régulièrement les soudures et les éléments mobiles.

Quels types de tuyaux peut-on soutenir avec le VF99 ?

Le VF99 convient pour des tuyaux de 1/8 à 2 pouces de diamètre (32 à 50 mm). La tête en V permet de centrer différentes sections.

Le support VF99 est-il pliable pour le transport ?

Oui, le VF99 est un porte-tubes pliant. Ses jambages se replient et le tube coulissant peut être rétracté pour un rangement compact.

Où puis-je acheter des pièces de rechange pour le VF99 ?

Les pièces détachées sont disponibles auprès de votre revendeur RIDGID ou sur le site RIDGID.com. Consultez le service technique pour identifier les références.

Que faire si le tube coulissant ne se bloque plus ?

Vérifiez que la bague de verrouillage s’engage complètement sur le tube et que la vis de blocage est serrée à fond. Si le problème persiste, inspectez l’usure des pièces et contactez le SAV RIDGID.

Est-il possible de remplacer la tête d’appui du VF99 ?

Oui, la tête d’appui est amovible et peut être remplacée. Consultez la notice ou le revendeur pour commander une tête adaptée à votre modèle.

MODE D'EMPLOI VF99 RIDGID

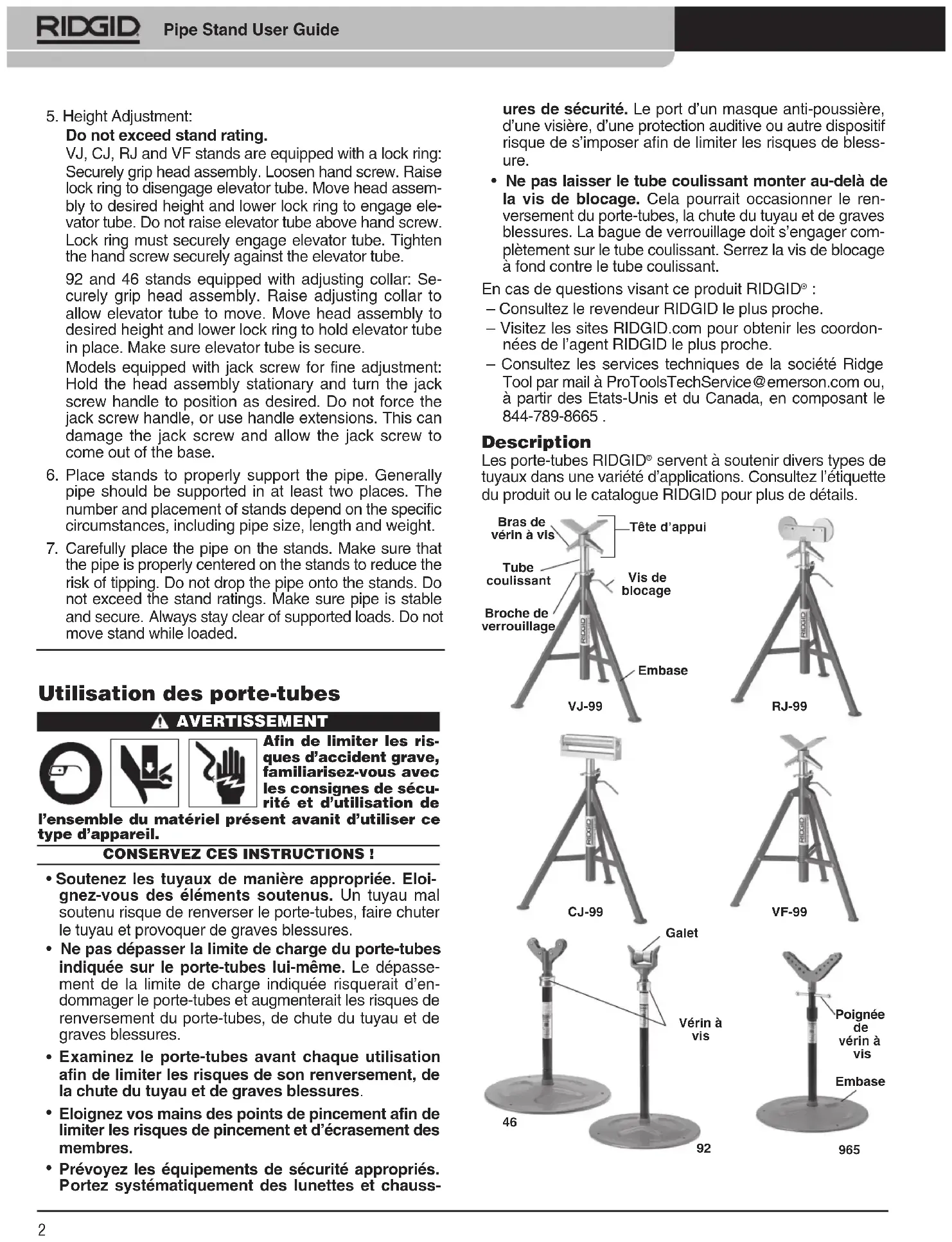

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes de sécurité et d'utilisation de

l'ensemble du matériel présent avant d'utiliser ce type d'appareil.

Conservez ces instructions !

• Soutenez les tuyaux de manière appropriée. Éloignez-vous des éléments soutenus. Un tuyau mal soutenu risque de renverser le porte-tubes, faire chuter le tuyau et provoquer de graves blessures.
• Ne pas dépasser la limite de charge du porte-tubes indiquée sur le porte-tubes lui-même. Le dépassement de la limite de charge indiquée risquerait d'endommager le porte-tubes et augmenterait les risques de renversement du porte-tubes, de chute du tuyau et de graves blessures.
• Examinez le porte-tubes avant chaque utilisation afin de limiter les risques de son renversement, de la chute du tuyau et de graves blessures.
• Éloignez vos mains des points de pincement afin de limiter les risques de pincement et d'écrasement des membres.
• Prévoyez les équipements de sécurité appropriés. Portez systématiquement des lunettes et chauss-

ures de sécurité. Le port d'un masque anti-poussière, d'une visière, d'une protection auditive ou autre dispositif risque de s'imposer afin de limiter les risques de blessure.

- Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Cela pourrait occasionner le renversement du porte-tubes, la chute du tuyau et de graves blessures. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

En cas de questions visant ce produit RIDGID® :

• Consultez le revendeur RIDGID le plus proche.
• Visitez les sites RIDGID.com pour obtenir les coordonnées de l'agent RIDGID le plus proche.
• Consultez les services techniques de la société RIDGID par mail à [e-mail] ou, à partir des États-Unis et du Canada, en composant le 844-789-8665.

Description

Les porte-tubes RIDGID® servent à soutenir divers types de tuyaux dans une variété d'applications. Consultez l'étiquette du produit ou le catalogue RIDGID pour plus de détails.

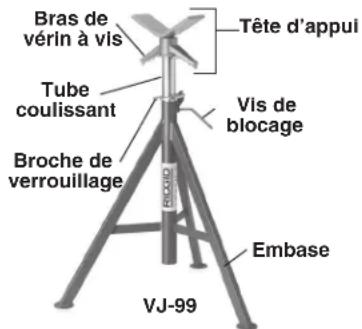

Figure 1 – Porte-tubes RIDGID

Inspection et entretien

Nettoyez le porte-tubes afin d'en faciliter l'inspection et la manipulation. Examinez le porte-tubes avant chaque utilisation pour signes d'un mauvais assemblage, d'usure, de détérioration, de modifications ou autres anomalies qui pourraient nuire au bon fonctionnement et à la sécurité de l'appareil. Cherchez d'éventuels éléments tordus ou soudures endommagées. Installez tout élément nécessaire, tel que le manchon fileté. Corrigez toute anomalie éventuelle avant d'utiliser l'appareil.

Lubrifiez l'ensemble des surfaces de frottement à l'aide d'une huile minérale légère, puis essuyez toute huile excédentaire.

Préparation et utilisation de l'appareil

1. Assurez-vous de la préparation et inspection de l'appareil selon les consignes applicables.
2. Trouvez une surface dégagée, stable et de niveau pour le porte-tubes, le matériel utilisé et l'opérateur.
3. Dans le cas des porte-tubes pliants, assurez-vous que leurs jambages soient complètement déployés et que leurs patins s'appuient fermement au sol.

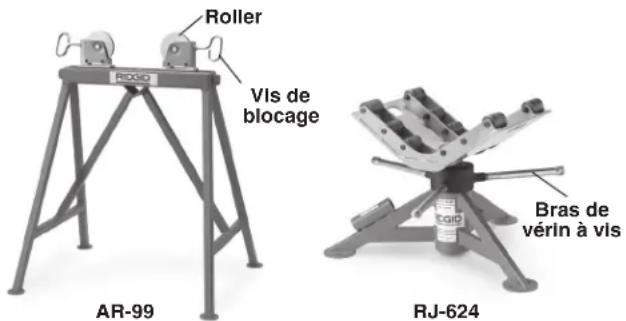

4. Dans le cas d'un porte-tubes équipé de galets, assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau. Des supports à rouleaux peuvent être ajoutés aux modèles VJ et VF. Assurez-vous de la bonne fixation de tous les éléments.
5. Réglage en hauteur :

Ne pas dépasser les limites de charge du porte-tubes.

Porte-tubes type VJ, CJ, RJ et VF équipés d'une broche de verrouillage – Immobilisez la tête d'appui, desserrez le manchon fileté, puis désengagez la broche afin de libérer le tube coulissant. Amenez la tête d'appui à la hauteur voulue, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

Porte-tubes N° 92 et N° 46 équipés d'une bague de réglage – Immobilisez la tête d'appui, desserrez la bague de réglage afin de libérer le tube coulissant, amenez la tête d'appui à la hauteur voulue, puis resserrez la bague de réglage.

Modèles équipés d'un vérin à vis pour réglage fin – Immobilisez la tête d'appui, puis tournez le bras du vérin à vis pour peaufiner son réglage. Ne pas forcer le bras du vérin à vis ou utiliser un bras de levier sur lui. Cela risquerait d'endommager le vérin et de le déloger de l'embase.

1. Positionnez les porte-tubes de manière à bien soutenir

le tuyau. De manière générale, les tuyaux doivent être épaulés en deux endroits au minimum. Les circonstances particulières du chantier, et notamment la section, la longueur et le poids des tuyaux, détermineront le nombre et l'emplacement des porte-tubes utilisés.

1. Positionnez le tuyau sur les porte-tubes en vous assurant de bien le centrer afin de limiter les risques de renversement. Ne laissez pas tomber le tuyau sur les porte-tubes. Respectez les limites de charge nominale des porte-tubes. Assurez-vous de la stabilité et du maintien du tuyau. Eloignez-vous des charges soutenues. Ne jamais tenter de déplacer un porte-tubes en charge.
