AR99 - Support pour tuyau RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support pour tuyau (porte-tubes)
Marque	RIDGID
Modèle	AR99
Applications	Soutien de divers types de tuyaux dans diverses applications
Matériau principal	Acier ou alliage robuste (estimation)
Hauteur réglable	Oui, par tube coulissant avec broche de verrouillage ou bague de réglage
Type de réglage en hauteur	Broche de verrouillage ou bague de réglage selon modèle (AR99 non précisé)
Charge maximale	Indiquée sur le produit (non spécifiée dans la notice)
Pliant	Oui (jambages déployables) selon modèle
Galets/rouleaux	Possibilité d'ajouter des supports à rouleaux (modèles VJ et VF)
Entretien	Nettoyage, inspection avant chaque utilisation, lubrification des surfaces de frottement avec huile minérale légère
Sécurité	Ne pas dépasser la charge limite, éloigner les mains des points de pincement, porter des équipements de protection (lunettes, chaussures)
Inspection avant utilisation	Vérifier mauvais assemblage, usure, détérioration, éléments tordus ou soudures endommagées
Précautions d'utilisation	Ne pas laisser le tube coulissant monter au-delà de la vis de blocage, bien serrer la vis
Environnement d'utilisation	Surface dégagée, stable et de niveau
Nombre de supports recommandé	Au moins deux supports pour un tuyau
Centrage du tuyau	Important pour limiter les risques de renversement
Service client	Consulter le revendeur RIDGID, site RIDGID.com, email [e-mail]
Réparabilité	Pièces détachées disponibles via RIDGID (estimation)
Garantie	Non spécifiée dans la notice
Dimensions (estimation)	Hauteur réglable, base large pour stabilité (non précisé)
Poids (estimation)	Environ 5-10 kg selon modèle
Alimentation	Aucune (outil manuel)

FOIRE AUX QUESTIONS - AR99 RIDGID

Quelle est la charge maximale du support pour tuyau RIDGID AR99 ?

La charge maximale est indiquée sur le porte-tubes lui-même. Ne pas dépasser cette limite pour éviter tout dommage et risque de blessure.

Comment régler la hauteur du support AR99 ?

Immobilisez la tête d'appui, desserrez le manchon filtré, désengagez la broche de verrouillage, amenez à la hauteur souhaitée, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage.

Quelles sont les consignes de sécurité importantes pour ce support ?

Portez toujours des lunettes et chaussures de sécurité. Examinez le porte-tubes avant chaque utilisation. Éloignez vos mains des points de pincement. Ne dépassez pas la charge limite et ne déplacez jamais un porte-tubes en charge.

Comment entretenir le support pour tuyau RIDGID AR99 ?

Nettoyez-le régulièrement, lubrifiez les surfaces de frottement avec une huile minérale légère, et inspectez-le avant chaque utilisation pour détecter tout signe d'usure, de détérioration ou de dommage.

Puis-je utiliser le support AR99 avec des tuyaux de tous diamètres ?

Le support peut accueillir différents diamètres grâce à ses galets réglables (sur certains modèles). Assurez-vous que les galets sont correctement ajustés à la section du tuyau pour un maintien sûr.

Combien de supports dois-je utiliser pour un tuyau ?

En règle générale, au moins deux supports sont nécessaires pour soutenir un tuyau. Le nombre exact dépend de la section, longueur et poids du tuyau, ainsi que des conditions du chantier.

Le support AR99 est-il pliant ?

Oui, pour les modèles pliants, assurez-vous que les jambages sont complètement déployés et que les patins s'appuient fermement au sol avant utilisation.

Où puis-je trouver des pièces détachées pour le support AR99 ?

Contactez le revendeur RIDGID le plus proche ou visitez le site RIDGID.com. Vous pouvez également envoyer un email à [e-mail].

Puis-je déplacer le support avec un tuyau dessus ?

Non, ne jamais tenter de déplacer un porte-tubes en charge. Cela pourrait entraîner un renversement et des blessures graves.

Que faire si le tube coulissant ne se verrouille pas correctement ?

Vérifiez que la broche de verrouillage s'engage complètement et que la vis de blocage est serrée à fond. Si le problème persiste, inspectez le mécanisme pour détérioration et contactez le service RIDGID.

MODE D'EMPLOI AR99 RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes de sécurité et d'utilisation de

l'ensemble du matériel présent avant d'utiliser ce type d'appareil.

• Soutenez les tuyaux de manière appropriée. Éloignez-vous des éléments soutenus. Un tuyau mal soutenu risque de renverser le portetubes, faire chuter le tuyau et provoquer de graves blessures.
• Ne pas dépasser la limite de charge du portetubes indiquée sur le portetubes lui-même. Le dépassement de la limite de charge indiquée risquerait d'endommager le portetubes et augmenterait les risques de renversement du portetubes, de chute du tuyau et de graves blessures.
• Examinez le portetubes avant chaque utilisation afin de limiter les risques de son renversement, de la chute du tuyau et de graves blessures.
• Éloignez vos mains des points de pincement afin de limiter les risques de pincement et d'écrasement des membres.
• Prévoyez les équipements de sécurité appropriés. Portez systématiquement des lunettes et chaussures.

ures de sécurité. Le port d'un masque anti-poussière, d'une visière, d'une protection auditive ou autre dispositif risque de s'imposer afin de limiter les risques de blessure.

• Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Cela pourrait occasionner le renversement du porte-tubes, la chute du tuyau et de graves blessures. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

En cas de questions visant ce produit RIDGID:

• Consultez le revendeur RIDGID le plus proche.
• Visitez les sites RIDGID.com pour obtenir les coordonnées de l'agent RIDGID le plus proche.
• Consultez les services techniques de la société RIDGID par mail à [e-mail] ou, à partir des États-Unis et du Canada, en composant le 844-789-8665.

Description

Les porte-tubes RIDGID* servent à soutenir divers types de tuyaux dans une variété d'applications. Consultez l'étiquette du produit ou le catalogue RIDGID pour plus de détails.

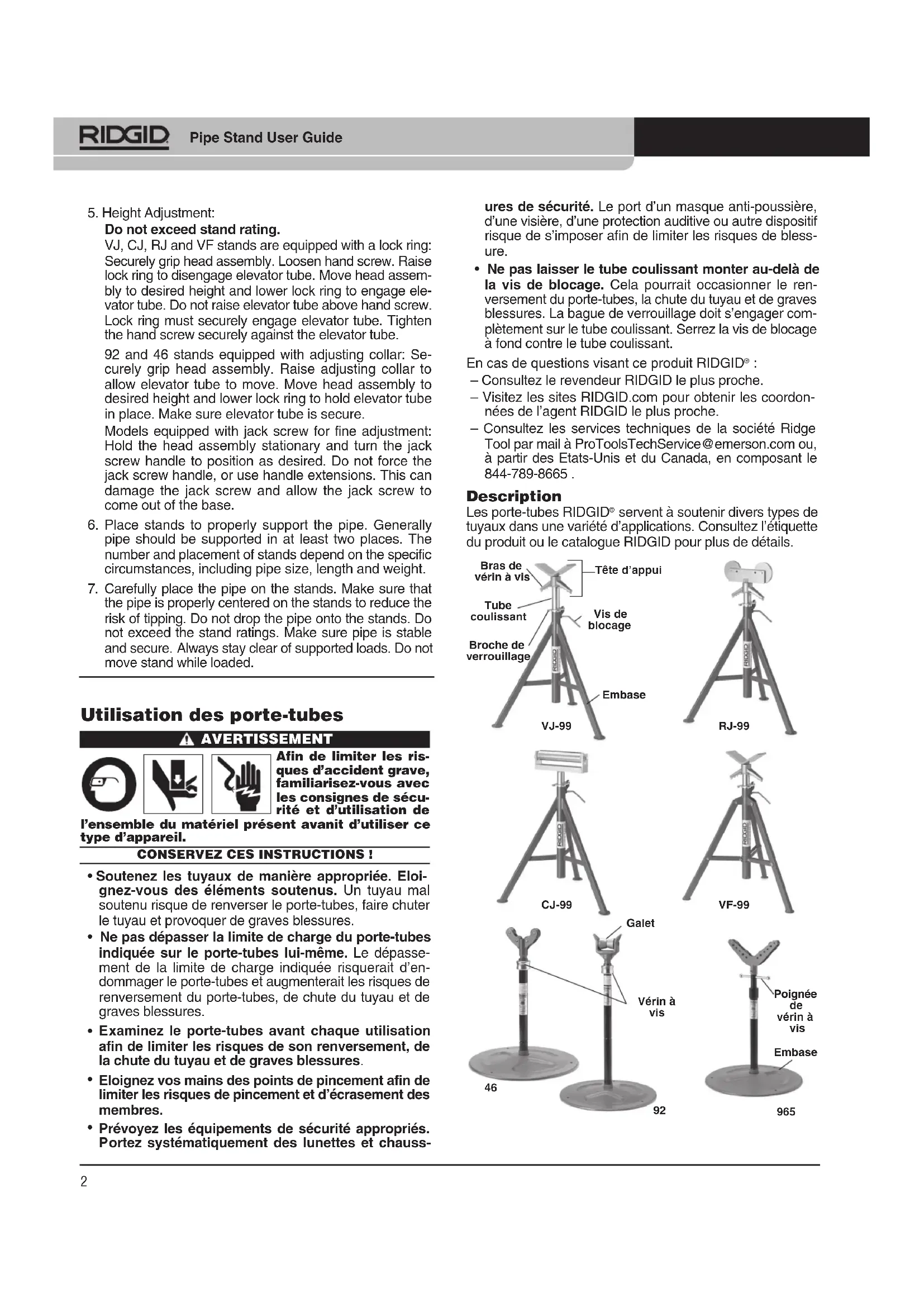

RJ-624 Figure 1 - Porte-tubes RIDGID

Inspection et entretien

Nettoyez le porte-tubes afin d'en faciliter l'inspection et la manipulation. Examinez le porte-tubes avant chaque utilisation pour signes d'un mauvais assemblage, d'usure, de déterioration, de modifications ou autres anomalies qui pourraient nuire au bon fonctionnement et à la sécurité de l'appareil. Cherchez d'éventuels éléments tordus ou soudures endommagées. Installez tout élément nécessaire, tel que le manchon filtré. Corrigez toute anomalie éventuelle avant d'utiliser l'appareil.

Lubrifiez l'ensemble des surfaces de frottement à l'aide d'une huile minérale légère, puis essuyez toute huile excédentaire.

Préparation et utilisation de l'appareil

1. Assurez-vous de la préparation et inspection de l'appareil selon les consignes applicables.
2. Trouvez une surface dégagée, stable et de niveau pour le portetubes, le matériel utilisé et l'opérateur.
3. Dans le cas des portetubes pliants, assurez-vous que leurs jambages soient complètement déployés et que leurs patins s'appuient fermement au sol.
4. Dans le cas d'un portetubes équipé de galets, assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau. Des supports à rouleaux peuvent être ajoutés aux modèles VJ et VF. Assurez-vous de la bonne fixation de tous les éléments.
5. Réglage en hauteur:

Ne pas dépasser les limites de charge du porte-tubes.

Porte-tubes type VJ, CJ, RJ et VF équipés d'une broche de verrouillage - Immobilisez la tête d'appui, desserrez le manchon filtré, puis désengagez la broche afin de libérer le tube coulissant. Amenez la tête d'appui à la hauteur voulue, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

Porte-tubes N°92 and N°46 équipés d'une bague de réglage - Immobilisez la tête d'appui, desserrez la bague de réglage afin de libérer le tube coulissant, amenez la tête d'appui à la hauteur voulue, puis resserrez la bague de réglage.

Modèles équipés d'un vérin à vis pour réglage fin - Immobilisez la tête d'appui, puis tournez le bras du vérin à vis pour peaufiner son réglage. Ne pas forcer le bras du vérin à vis ou utiliser un bras de levier sur lui. Cela risquerait d'endommager le vérin et de le déloger de l'embase.

1. Positionnez les portetubes de manière à bien soutenir

le tuyau. De manière générale, les tuyaux doivent être épaulés en deux endroits au minimum. Les circonstances particulières du chantier, et notamment la section, la longueur et le poids des tuyaux, détermineront le nombre et l'emplacement des portetubes utilisés.

1. Positionnez le tuyau sur les portetubes en vous assurant de bien le centrer afin de limiter les risques de renversement. Ne laissez pas tomber le tuyau sur les portetubes. Respectez les limites de charge nominale des portetubes. Assurez-vous de la stabilité et du maintien du tuyau. Éloignez-vous des charges soutenues. Ne jamais tenter de déplacer un portetubes en charge.
