Caractéristiques Techniques	Débit maximal : jusqu'à 15 m³/h, puissance : 0,75 à 2,5 CV, type de moteur : monophasé ou triphasé, matériau : plastique renforcé, préfiltre intégré.
Utilisation	Conçue pour les piscines résidentielles, idéale pour le nettoyage et la circulation de l'eau, compatible avec divers systèmes de filtration.
Maintenance et Réparation	Vérification régulière des joints et des filtres, nettoyage du préfiltre, remplacement des pièces usées selon les recommandations du fabricant.
Sécurité	Équipée d'un disjoncteur de protection, respecter les normes électriques locales, ne pas immerger le moteur, débrancher avant toute intervention.
Informations Générales	Garantie de 2 ans, service après-vente disponible, dimensions compactes pour un montage facile, niveau sonore réduit.

FOIRE AUX QUESTIONS - Super Pump Pro HAYWARD

Comment puis-je savoir si ma pompe HAYWARD Super Pump Pro fonctionne correctement ?

Vérifiez si la pompe démarre lorsqu'elle est alimentée. Écoutez les bruits de fonctionnement et vérifiez si l'eau circule dans le système. Si la pompe est bruyante ou ne démarre pas, cela peut indiquer un problème.

Que faire si ma pompe ne s'amorce pas ?

Assurez-vous que le niveau d'eau dans la piscine est suffisant. Vérifiez les fuites d'air dans le tuyau d'aspiration et assurez-vous que les vannes sont correctement ouvertes.

Comment nettoyer le préfiltre de la pompe ?

Arrêtez la pompe, dévissez le couvercle du préfiltre et retirez le panier. Nettoyez le panier sous l'eau courante et remettez-le en place avant de refermer le couvercle.

Pourquoi ma pompe surchauffe-t-elle ?

La surchauffe peut être due à un fonctionnement à sec, à un encrassement du préfiltre ou à un moteur défectueux. Vérifiez le niveau d'eau, nettoyez le préfiltre et faites vérifier le moteur par un professionnel si le problème persiste.

Quels sont les signes d'une fuite d'eau dans la pompe ?

Recherchez des traces d'eau autour de la pompe ou des tuyaux. Une diminution du débit d'eau ou un bruit d'eau qui s'écoule peut également indiquer une fuite.

Comment régler la pression de la pompe ?

Vérifiez le manomètre sur la pompe. Si la pression est trop basse, il peut y avoir une obstruction. Si elle est trop élevée, vérifiez le filtre et nettoyez-le si nécessaire.

Puis-je utiliser la pompe pendant la nuit ?

Oui, vous pouvez utiliser la pompe HAYWARD Super Pump Pro pendant la nuit, mais assurez-vous qu'elle est correctement installée et que les niveaux de bruit ne dérangent pas votre voisinage.

Comment hiverner ma pompe HAYWARD Super Pump Pro ?

Avant l'hiver, arrêtez la pompe, videz l'eau de la pompe et des tuyaux, et débranchez-la. Stockez-la dans un endroit sec et à l'abri du gel.

MODE D'EMPLOI Super Pump Pro HAYWARD

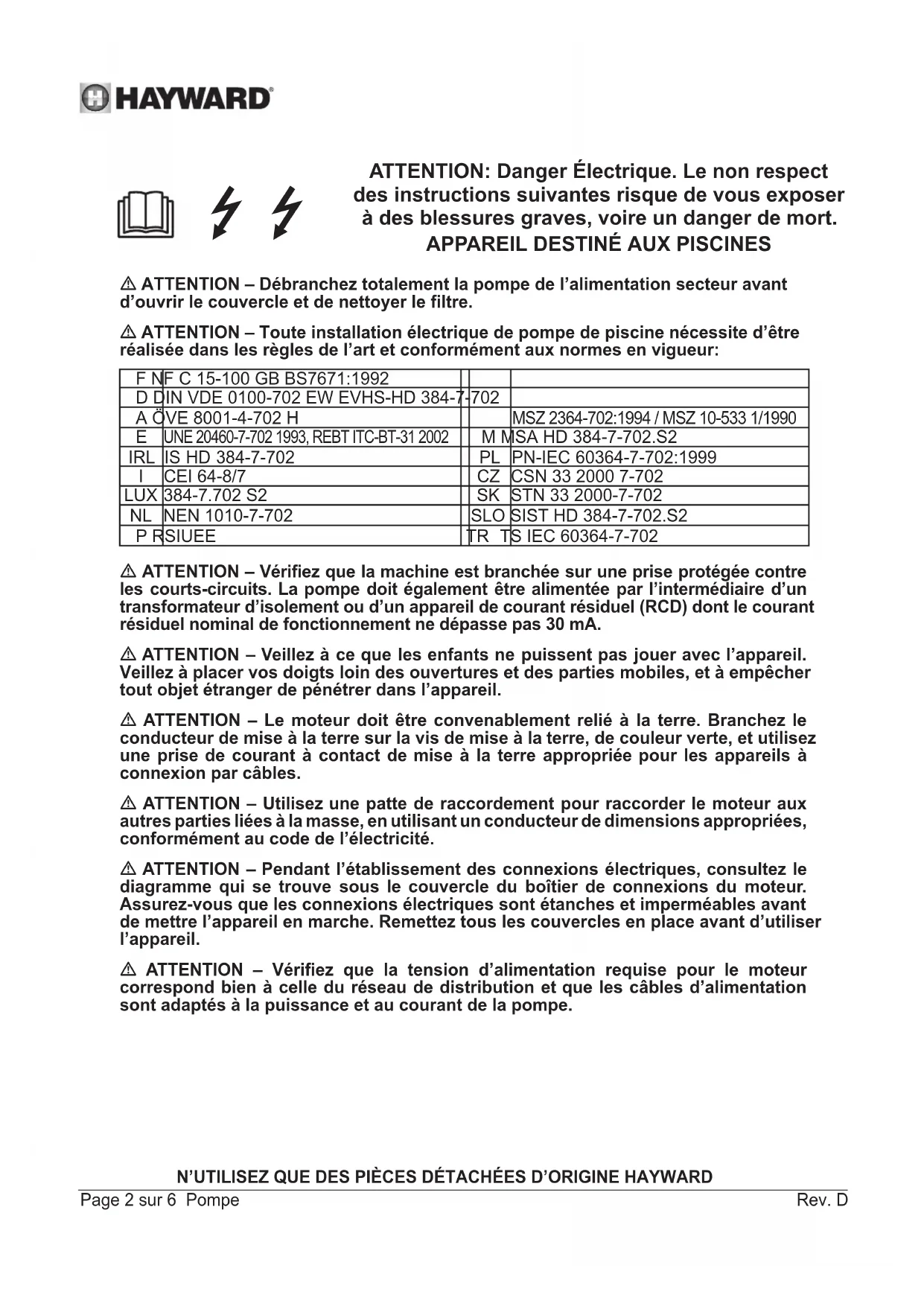

5. That the motor bearings have not seized due to excessive clearance, rust or prolonged overheating.HAYWARD IBÉRICA, S.L.U. - Felipe II, 136. 45210 Yuncos (Toledo) – Spain CONSERVEZ CE MANUEL POUR UNE CONSULTATION ULTÉRIEURE POMPE CENTRIFUGE GUIDE DE L'UTILISATEURN’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 2 sur 6 Pompe Rev. D ATTENTION – Débranchez totalement la pompe de l’alimentation secteur avant d’ouvrir le couvercle et de nettoyer le filtre. ATTENTION – Toute installation électrique de pompe de piscine nécessite d’être réalisée dans les règles de l’art et conformément aux normes en vigueur: F NF C 15-100 GB BS7671:1992 D DIN VDE 0100-702 EW EVHS-HD 384-7-702

LUX 384-7.702 S2 SK STN 33 2000-7-702 NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2 P RSIUEE TR TS IEC 60364-7-702 ATTENTION – Vérifiez que la machine est branchée sur une prise protégée contre les courts-circuits. La pompe doit également être alimentée par l’intermédiaire d’un transformateur d’isolement ou d’un appareil de courant résiduel (RCD) dont le courant résiduel nominal de fonctionnement ne dépasse pas 30 mA. ATTENTION – Veillez à ce que les enfants ne puissent pas jouer avec l’appareil. Veillez à placer vos doigts loin des ouvertures et des parties mobiles, et à empêcher tout objet étranger de pénétrer dans l’appareil. ATTENTION – Le moteur doit être convenablement relié à la terre. Branchez le conducteur de mise à la terre sur la vis de mise à la terre, de couleur verte, et utilisez une prise de courant à contact de mise à la terre appropriée pour les appareils à connexion par câbles. ATTENTION – Utilisez une patte de raccordement pour raccorder le moteur aux autres parties liées à la masse, en utilisant un conducteur de dimensions appropriées, conformément au code de l’électricité. ATTENTION – Pendant l’établissement des connexions électriques, consultez le diagramme qui se trouve sous le couvercle du boîtier de connexions du moteur. Assurez-vous que les connexions électriques sont étanches et imperméables avant de mettre l’appareil en marche. Remettez tous les couvercles en place avant d’utiliser l’appareil. ATTENTION – Vérifiez que la tension d’alimentation requise pour le moteur correspond bien à celle du réseau de distribution et que les câbles d’alimentation sont adaptés à la puissance et au courant de la pompe. ATTENTION: Danger Électrique. Le non respect des instructions suivantes risque de vous exposer à des blessures graves, voire un danger de mort.

• ATTENTION – Lire attentivement les instructions de ce manuel et celles figurant sur l’appareil. Le non respect des consignes pourrait être à l’origine de blessures. Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.

• ATTENTION – L’utilisation, le nettoyage ou la maintenance de l’appareil par des enfants d’au moins huit ans ou par des personnes aux aptitudes physiques, sensorielles ou mentales réduites ou un manque d’expérience ou de savoir-faire, devra se faire uniquement après avoir reçu des instructions appropriées et sous la supervision adéquate d’un adulte responsable afin d‘assurer une manipulation en toute sécurité et d’éviter tout risque de danger. Cet appareil doit rester hors de portée des enfants.

• ATTENTION – La pompe est prévue pour un fonctionnement continu à une température d’eau maximale de 35°C.

• ATTENTION – N’utilisez que des pièces détachées d’origine HAYWARD.

• ATTENTION – Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire, afin d’éviter un danger.

• ATTENTION – Pour débrancher la pompe de l’alimentation secteur, un interrupteur extérieur avec une séparation de contact sur tous les pôles assurant une déconnexion totale en cas de surtension, catégorie III, doit être intégré dans le boîtier fixe, conformément aux règles applicables aux câblages.

• ATTENTION – La pompe de la piscine ne doit jamais être mise en marche si le cordon d’alimentation ou le carter du boîtier de commande du moteur est endommagé, sous peine de provoquer un choc électrique. Un cordon d’alimentation ou un boîtier de commande du moteur endommagé doit immédiatement être remplacé par un technicien agréé ou une personne qualifiée afin d’écarter tout danger.

• ATTENTION – Ce moteur n’est PAS équipé d’un SVRS (Système de Sécurité Antiplaquage). Le SVRS aide à empêcher les noyades, lorsque des personnes se trouvent plaquées sur les bouches d’évacuations, sous la surface de l’eau. Dans certaines configurations de piscine, si le corps d’une personne bouche l’évacuation, cette personne risque d’être prise au piège par l’aspiration. Selon la configuration de votre piscine, la réglementation locale peut exiger l’installation d’un SVRS.N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 4 sur 6 Pompe Rev. D

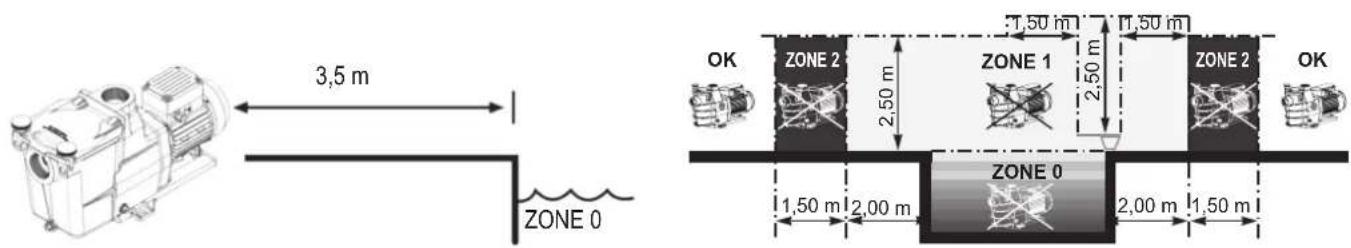

Installer la pompe a bonne distance du bassin pour réduire le plus possible la liaison entre l’aspiration et la pompe, ceci afin de limiter les pertes de charges inutiles et excessives sur le circuit hydraulique. Il faut toutefois impérativement respecter une distance de sécurité demandée par la norme d’installation en vigueur (3.5 mètres minimum pour respecter la norme NF C 15-100). Installer et utiliser le produit à une altitude inférieur à 2000m ZONE 2 ZONE 2 ZONE 0 1,50 m 2,50 m 2,50 m 1,50 m 2,00 m 2,00 m 1,50 m ZONE 1 1,50 m

Installer la pompe dans un local ventilé et sec, le moteur exige que l’air circule librement autour de celle-ci pour permettre sa ventilation naturelle. Vérifier régulièrement que des objets, des feuilles ou tout autre encombrant ne viennent pas obstruer le refroidissement du moteur. La pompe doit être installée de manière que l’interrupteur extérieur de déconnexion qui est intégré dans le botier fixe soit visible et facilement accessible. L’interrupteur doit être situé près de la pompe. La pompe doit être installée en permanence sur un socle en béton grce à des tire-fonds de Ø 8 mm adaptés au béton, vissés aux emplacements o des trous d’implantation ont été réalisés. Des rondelles d’arrêt doivent être prévues pour empêcher tout desserrement des tire-fonds de montage avec le temps. Si la pompe doit être montée sur un plancher en bois, des vis à bois à tête hexagonale de Ø 8 mm adaptées pour le bois doivent être utilisées – ainsi que des rondelles freins destinées à empêcher tout desserrement dans le temps. La pression acoustique des pompes HAYWARD est inférieure à 70 dB ( A ). Dispositions nécessaires:

• Raccorder la pompe à la terre : Ne jamais faire fonctionner la pompe sans que celle-ci soit raccordée à la terre.

• Raccorder la pompe avec un câble souple 3G1mm² de type H07RN-F de diamètre de gaine extérieur maxi 7,8 mm.

• Prévoir un dispositif de protection différentiel 30 mA, destiné à protéger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l’isolation électrique de l’équipement.

• Prévoir une protection contre les courts circuits (la définition du calibre est faite en fonction de la valeur relevée sur la plaque du moteur).

• Prévoir un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts de tous les pôles assurant une coupure complète dans les conditions de catégorie de surtension III. Moteur électrique Triphasé : Vérifier le sens de rotation du moteur avant le raccordement définitif du moteur de pompe. (une étiquette est prévue à cet effet et apposée sur le corps du moteur, celle ci mentionnant le sens de rotation du moteur) Si la réglementation l’impose et quel que soit le type de moteur utilisé, il faut en plus des dispositifs énumérés ci dessus, installer une protection magnéto-thermique qui doit être calibrée selon les indications de la plaque moteur. Le tableau en page 63 donne les différentes caractéristiques des moteurs qui équipent nos pompes. 3,5 m ZONE 0N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 5 sur 6 Pompe Rev. D Raccordement électrique : S’assurer que la tension d’alimentation exigée par le moteur correspond à celle du réseau de distribution et que la section et longueur du câble d’alimentation sont adaptées à la puissance et a l’intensité de la pompe. L’ensemble des raccordements électriques de la pompe ainsi que l’éventuel changement du câble d’alimentation doivent être réalisés par un professionnel qualifié afin d’éviter tout danger. Pour réaliser ces raccordements électriques, se reporter au schéma qui figure sous le couvercle de la plaque a bornes du moteur. Bien vérifier le serrage et l’étanchéité des connexions électriques avant la mise sous tension. Le pré-câblage éventuel qui équipe certaines de nos pompes doit être retiré lors du raccordement définitif de la pompe à l’alimentation électrique. En effet ce pré équipement n’est utilisé que pour les tests en usine pendant les phases de fabrication. INSTALLATION Installer la pompe de la piscine en limitant au maximum les pertes de charges tout en respectant les conditions d’éloignement, 3,5 m minimum entre celle-ci et la piscine comme précisé dans la norme d’installation NF C 15-100. La conduite d’aspiration doit être installée avec une faible pente ascendante vers l’axe de la pompe. S’assurer que les raccords soient bien serrés et étanches. Toutefois, éviter de bloquer ces tuyauteries d’une façon exagérée. Pour les matières plastiques, assurer l’étanchéité avec du Téflon uniquement. Le tuyau d’aspiration aura un diamètre plus grand ou au moins égal a celui du refoulement. Éviter des emplacements non ventilés ou humides. Le moteur exige que l’air de refroidissement puisse circuler librement. IMPORTANT: Vérifier le sens de rotation avant le raccordement définitif du moteur. INSTRUCTIONS DE DÉMARRAGE ET D’AMORÇAGE : Remplir d’eau le corps du pré-filtre jusqu’au niveau du tuyau d’aspiration. Ne jamais faire fonctionner la pompe sans eau, cette eau étant nécessaire au refroidissement et a la lubrification de l’obturateur mécanique. Ouvrir toutes les vannes des conduites d’aspiration et de refoulement, de même que la purge d’air du filtre s’il en est pourvu. (Toute présence d’air dans les conduites d’aspiration devra être éliminée). Démarrer le groupe et attendre un temps raisonnable pour l’amorçage. Cinq minutes n’est pas un laps de temps exagéré pour amorcer (cet amorçage dépend de la hauteur d’aspiration et de la longueur du tuyau d’aspiration). Si la pompe ne démarre pas ou ne s’amorce pas voir le guide de recherche des pannes. ENTRETIEN

1. Débranchez totalement la pompe de l’alimentation secteur avant d’ouvrir le couvercle et de nettoyer

le pré-filtre. Nettoyer le panier du pré-filtre régulièrement, ne pas frapper sur le panier pour le nettoyer. Vérifier le joint du couvercle du pré-filtre et le remplacer si nécessaire.

2. L’axe de moteur est monté sur roulements auto-lubrifiants qui ne nécessitent aucune lubrification

3. Garder le moteur propre et sec et s’assurer que les orifices de ventilation soient libres de toute

4. Occasionnellement l’obturateur mécanique peut accuser une fuite et devra alors être remplacé.

5. A l’exception du nettoyage de la piscine, toutes les opérations de réparation, d’entretien ou de

maintenance doivent être impérativement effectuées par un agent agréé par HAYWARD ou une personne qualifiée. HIVERNAGE

1. Vider la pompe en enlevant tous les bouchons de vidange et les conserver dans le panier du pré-filtre.

2. Déconnecter la pompe, enlever les raccords de tuyauteries et conserver le groupe complet dans

un endroit sec et aéré ou au moins prendre la précaution suivante: déconnecter la pompe, enlever les boulons de fixation du corps de pompe au support du moteur et conserver l’ensemble dans un endroit sec et aéré. Protéger ensuite le corps de pompe et de pré-filtre en les couvrant. NOTE: Avant de remettre la pompe en service, nettoyer toutes les parties internes en enlevant la poussière, le tartre, etc.Page 6 sur 6 Pompe Rev. D

PANNES POSSIBLES ET SOLUTIONS

A) Le moteur ne démarre pas

1. Vérifier les raccordements électriques, les interrupteurs ou relais, de même que les coupe-

circuit ou fusibles.

2. S’assurer manuellement de la libre rotation du moteur.

B) Le moteur s’arrête, vérifier

1. Les câbles, connections, relais, etc.

2. La chute de tension au moteur (fréquemment causée par des câbles trop faibles).

3. Qu’il n’apparaît aucun grippage ou surcharge (par lecture de l’ampérage absorbé).

C) Le moteur grogne mais ne démarre pas, vérifier si : une phase n’est pas coupée, le condensateur n’est pas détérioré. D) La pompe ne s’amorce pas

1. S’assurer que le corps du pré-filtre est bien rempli d’eau, que le joint du couvercle est propre et

bien positionné et qu’aucune entrée d’air n’est possible. Au besoin, resserrer les vis de blocage de couvercle.

2. S’assurer que toutes les vannes d’aspiration et de refoulement sont ouvertes et non obstruées,

et que toutes les bouches d’aspiration de la piscine sont entièrement immergées.

3. Vérifier si la pompe aspire en dégageant l’aspiration le plus près possible de la pompe:

a) si la pompe n’aspire pas malgré un remplissage suffisant en eau d’amorçage

1. Resserrer les boulons et accessoires de tuyauterie du côté aspiration.

2. Vérifier la tension pour s’assurer que la pompe tourne à la bonne vitesse.

3. Ouvrir la pompe et vérifier que rien n’obstrue à l’intérieur,

4. Remplacer l’obturateur mécanique.

b) Si la pompe aspire normalement, vérifier la conduite d’aspiration et le pré-filtre qui pourraient être bouchés ou occasionner des prises d’air. E) Chutes de débit, généralement vérifier :

1. Si aucun engorgement ou restriction n’apparaît dans les conduites d’aspiration ou dans le

préfiltre et si le diamètre des conduites n’est pas insuffisant.

2. Si aucun engorgement ou restriction n’apparaît dans les conduites de refoulement ou dans les

filtres (dans ce cas, le manomètre de refoulement accusera une très forte hausse de pression).

3. Si aucune prise d’air n’existe a l’aspiration (dans ce cas, vérifier l’absence de bulles d’air au

refoulement ou au travers du couvercle du préfiltre).

4. Si la pompe fonctionne a trop faible vitesse (chute de tension).

F) Pompe bruyante, vérifier

1. Si aucune entrée ou présence d’air a l’aspiration ne provoque de crépitements sourds dans la

2. S’il n’apparaît aucune cavitation causée par un diamètre insuffisant ou une restriction de la

conduite d’aspiration. De même une conduite sur-dimensionnée au refoulement peut causer cette cavitation. Utiliser des tuyauteries correctes ou purger les conduites, si nécessaire.

3. S’il n’apparaît aucune vibration causée par un montage incorrect.

4. Si aucun corps étranger ne se trouve dans le corps de la pompe.

5. Si les roulements du moteur ne sont pas grippés par un jeu trop important, par la rouille ou par
