Type de produit	Micro-ondes encastrable avec kit de garniture
Marque	JENN-AIR
Modèle	MKC2150AS
Alimentation électrique	120 V, 60 Hz, CA, 15 ou 20 A
Protection électrique recommandée	Fusible temporisé ou disjoncteur
Homologation	UL pour installation au-dessus de fours électriques ou gaz jusqu'à 30"
Dimensions d'ouverture - Hauteur	17" (43,2 cm) min - 17,5" (43,5 cm) max
Dimensions d'ouverture - Largeur	27" (68,6 cm) ou 30" (76,2 cm) selon kit
Profondeur d'ouverture minimale	20" (50,8 cm) avec prise affleurante
Dégagement sous l'ouverture	3" (7,6 cm) au-dessus d'un four encastré
Dégagement au-dessus de l'ouverture	2" (5,1 cm)
Fonctions micro-ondes	Cuisson, réchauffage, décongélation (non détaillé)
Plateau tournant	Oui (typique)
Verrouillage enfant	Oui (typique)
Nettoyage	Essuyer avec un chiffon humide; éviter les abrasifs
Poids	Environ 25-30 kg (estimation)

FOIRE AUX QUESTIONS - MKC2150AS JENN-AIR

Puis-je installer ce micro-ondes au-dessus d'un four encastré ?

Oui, le modèle MKC2150AS est homologué UL pour une installation au-dessus de fours électriques ou gaz jusqu'à 30 pouces de largeur. Un dégagement minimal de 3 pouces (7,6 cm) est requis entre le haut du four inférieur et le plancher de l'ouverture du micro-ondes.

Quelles sont les dimensions exactes de l'ouverture d'encastrement ?

La hauteur doit être comprise entre 17 pouces (43,2 cm) et 17,5 pouces (43,5 cm). La largeur dépend du kit de garniture : 27 pouces (68,6 cm) ou 30 pouces (76,2 cm). La profondeur minimale est de 20 pouces (50,8 cm) si la prise est affleurante, ou 22 pouces (55,9 cm) sinon.

Quel type de prise électrique est nécessaire ?

Une prise à 3 alvéoles reliée à la terre, 120 V, 60 Hz, 15 ou 20 ampères. Un circuit dédié avec fusible temporisé ou disjoncteur est recommandé. L'utilisation d'une rallonge est interdite.

Le kit de garniture est-il inclus ?

Oui, le MKC2150AS est livré avec un kit de garniture (cadre) pour une finition encastrée. Les dimensions du cadre sont fournies dans le manuel d'installation.

Comment nettoyer le micro-ondes ?

Utilisez un chiffon humide avec un détergent doux. Évitez les nettoyants abrasifs ou les éponges métalliques qui pourraient rayer la surface. Pour l'intérieur, un mélange d'eau et de vinaigre peut être utilisé.

Ce micro-ondes a-t-il un plateau tournant ?

Oui, comme la plupart des micro-ondes encastrables, le MKC2150AS est équipé d'un plateau tournant pour une cuisson uniforme. Si le vôtre ne tourne pas, vérifiez qu'il est correctement positionné.

Puis-je utiliser ce micro-ondes sans le kit de garniture ?

Non, le kit de garniture est essentiel pour l'installation encastrée. Sans lui, le micro-ondes ne pourrait pas être fixé correctement et pourrait présenter des risques de sécurité.

Y a-t-il un verrouillage enfant ?

Oui, la plupart des modèles Jenn-Air incluent une fonction de verrouillage enfant. Consultez le manuel d'utilisation pour savoir comment l'activer (généralement en maintenant la touche Arrêt ou Verrouillage enfoncée quelques secondes).

Quelle est la puissance du micro-ondes ?

La puissance n'est pas spécifiée dans le manuel d'installation. Pour un modèle encastrable standard, elle est généralement comprise entre 1000 et 1200 watts. Vérifiez l'étiquette sur l'appareil.

Puis-je installer ce micro-ondes dans un placard sans four en dessous ?

Oui, l'installation en placard seul est possible. La distance minimale du plancher à l'encastrement est de 36 pouces (91,4 cm). Assurez-vous que les placards environnants peuvent s'ouvrir librement avec un dégagement d'au moins 4 cm sous le micro-ondes.

MODE D'EMPLOI MKC2150AS JENN-AIR

Garniture encastrée pour modèles MKC2157, MKC2150

Homologation UL pour utilisation au-dessus de tous les fours encastrés électriques ou gaz, jusqu'à 30" (76,2 cm) de largeur

Outilage et pièces 7

Exigences d'emplacement 7

Dimensions nécessaires de l'ouverture d'encastrement 8

Dimensions du cadre de la trousse de garniture 8

Spécifications électriques 8

Préparation du four à micro-ondes 9

Préparation de l'ouverture d'encastrement/dans le placard 10

Installation du four à micro-ondes 11

Installation du cadre de gamiture 12

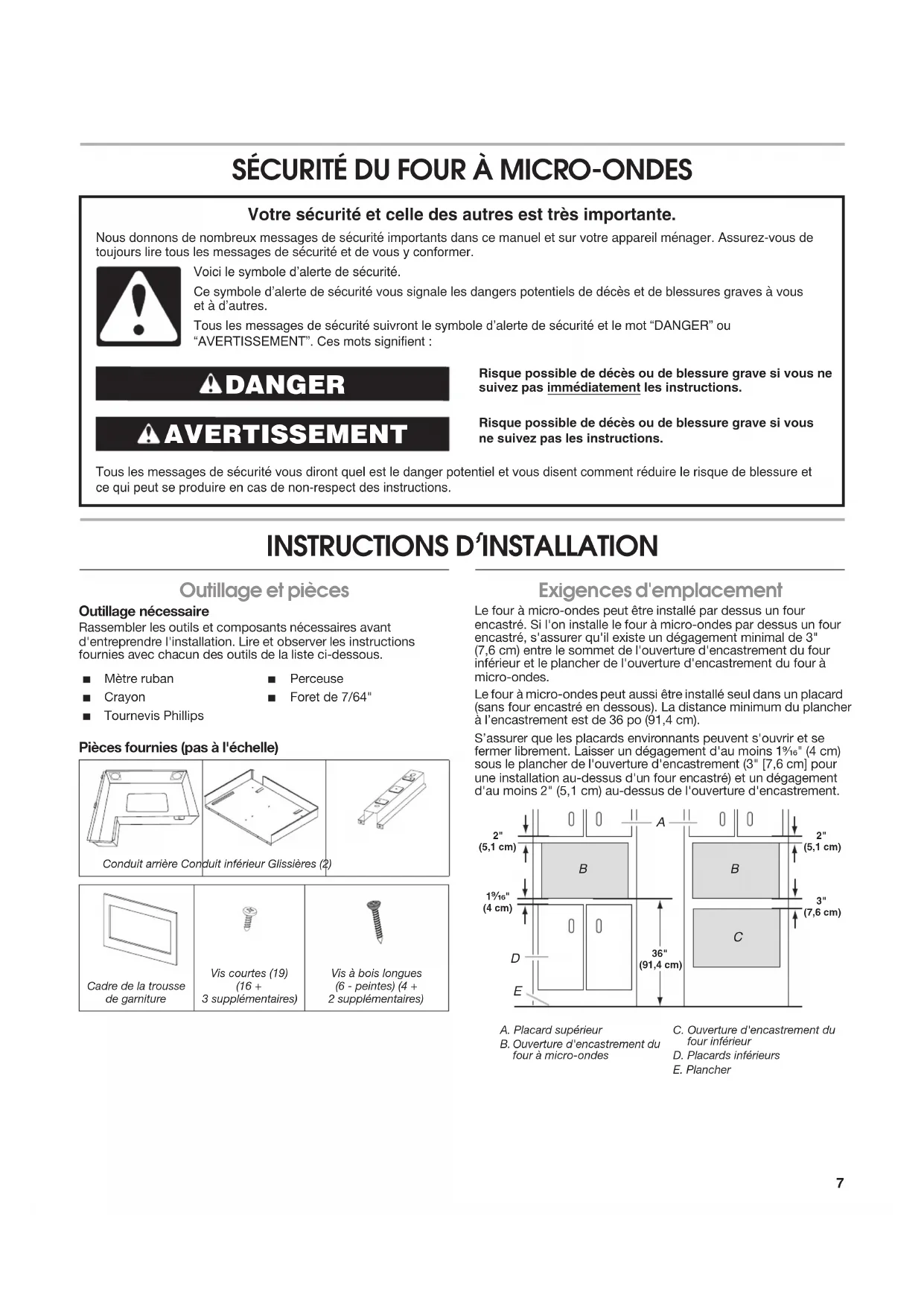

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Mètre ruban Perceuse Crayon Foret de 7/64" Tournevis Phillips

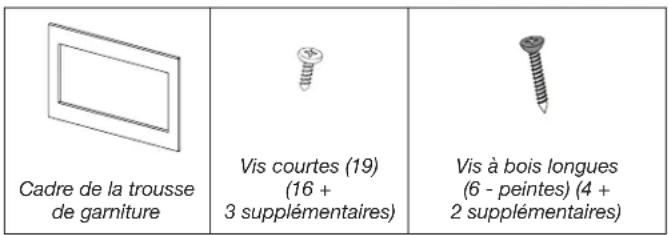

Pièces fournies (pas à l'échelle)

Exigences d'emplacement

Le four à micro-ondes peut être installé par-dessus un four encastré. Si l'on installe le four à micro-ondes par-dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). La distance minimale du plancher à l'encastrement est de 36 po (91,4 cm).

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 4 cm sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

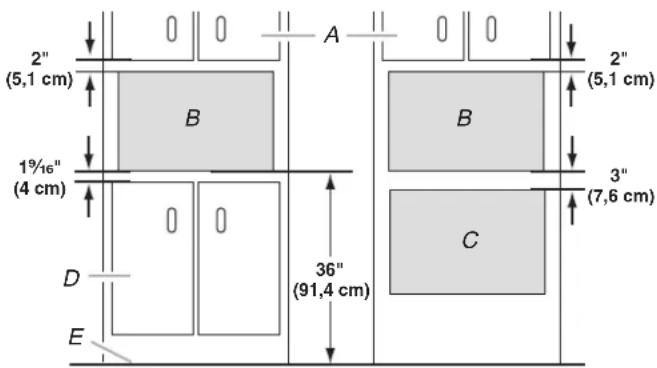

A. Placard supérieur B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement du four inférieur D. Placards inférieurs E. Plancher

Dimensions nécessaires de l'ouverture d'encastrement

Pour connaître les distances minimales de profondeur, consulter le tableau

A. Dépassement du cadre de la trousse de garniture B. Ouverture pour le four inférieur C. Zone recommandée pour l'emplacement de la prise de courant (pas moins de 7^th [17,8 cm] jusqu'à la droite de l'axe central de l'ouverture d'encastrement) D. Axe central de l'ouverture d'encastrement

Emplacement de la prise de courant	Profondeur minimale
Dans la zone recommandée	20" (50,8 cm) avec la prise de courant en affleurement;22" (55,9 cm) avec la prise de courant sans affleurement
Hors de la zone recommandée	22" (55,9 cm) avec la prise de courant en affleurement;24" (61,0 cm) avec la prise de courant sans affleurement

Remarques :

Les critères de profondeur dépendent des dimensions de la prise de courant et de son emplacement (selon qu'elle se trouve ou non dans la zone recommandée). Voir l'illustration et le tableau ci-dessus. La dimension de hauteur est critique: 17^ (43,2 cm) au minimum, 17% (43,5 cm) maximum. La mesure de largeur peut être modifiée de ± 1 / 16" (2 mm). La dimension minimale de 3'' (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes. Le cadre de la trousse de garniture dépasse de 1^1/16 (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

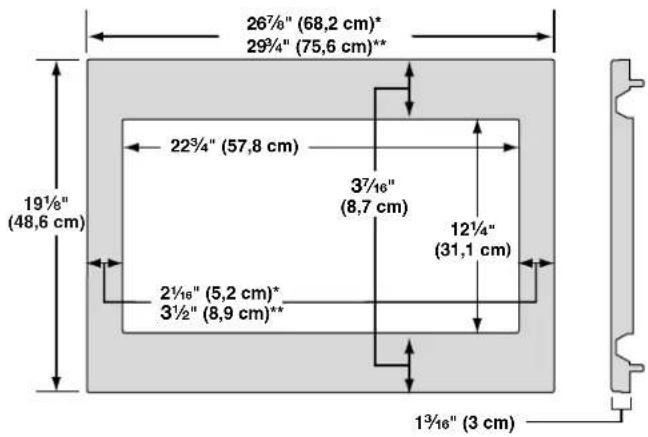

Dimensions du cadre de la trousse de garniture

Trousse de garniture de 27" (68,6 cm)

Trousse de garniture de 30" (76,2 cm)

Averagement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire:

Une alimentation électrique de 120 volts, 60Hz CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.

Recommandé :

Un fusible temporisé ou un disjoncteur temporisé. Un circuit distinct exclusif à ce four à micro-ondes.

Instructions de liaison à la TERRE

Pour tout appareil ménager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT: L'utilisation incorrkte du dispositif de liaison à la terre peut susciter un risque de choc électrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un cable de rallonge. Si le cordon de courant électrique est trop court, demander à un electricien ou un technicien qualifié d'installer une prise de courant à proximité du four à micro-ondes.

Fixation des rails

1. Débrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les éventuels éléments non fixés de l'intérieur du four à micro-ondes.
3. Placer avec précaution le four à micro-ondes à l'envers, en orientant la porte vers l'avant (vers l'installateur).

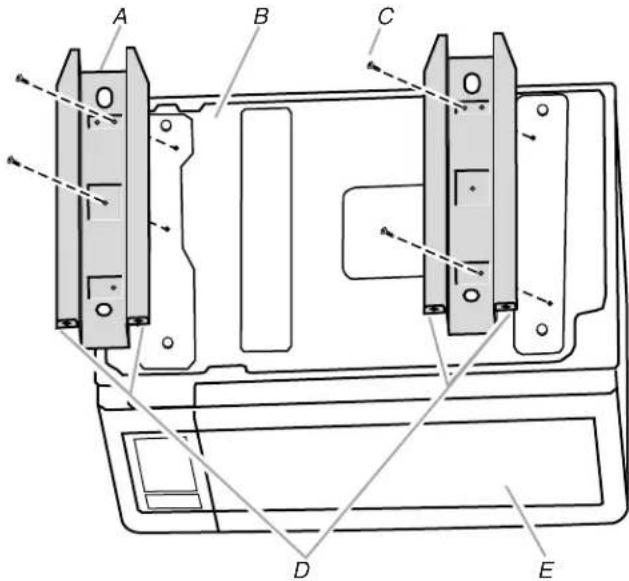

4. Aligner les deux glissières sur le plancher du four à micro-ondes tel qu'illustré, en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

A. Glissières (2)

D. Rebords

B. Plancher du four à micro-ondes

E. Porte

C. Vis courtes (4)

1. Fixer les glissières au plancher du four à micro-ondes à l'aide des quatre vis courtes.

Fixation du arrêté

1. Remettre le four à micro-ondes à l'endroit avec précaution.

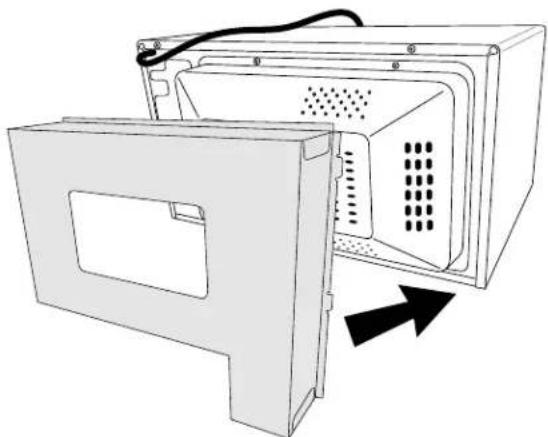

2. Aligner le conduit arrêté avec l'arrête du four à micro-ondes comme illustré.

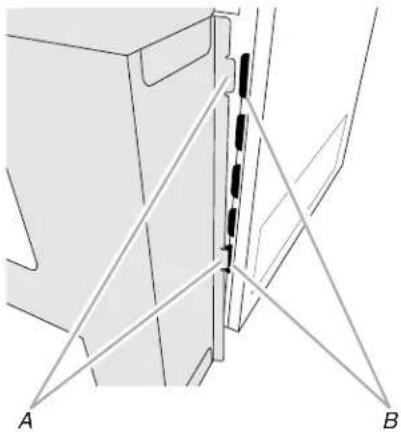

1. Glisser deux languettes dans les fentes à droite du dos du four à micro-ondes.

A. Languettes du conduit arrêté

B. Fentes

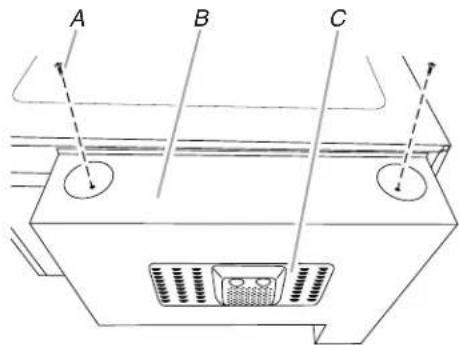

1. À l'aide de deux vis courtes, fixer le haut du conduit arrêt au dos du four à micro-ondes, comme illustré.

A. Vis courtes (2) B. Conduit arrêt C. Dos du four à micro-ondes

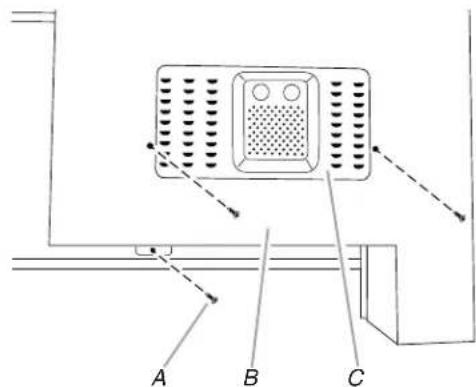

1. À l'aide de trois vis courtes, fixer l'arrière du conduit arrêt au dos du four à micro-ondes, comme illustré.

A. Vis courtes (3) B. Conduit arrêt C. Dos du four à micro-ondes

Préparation de l'ouverture d'encastrement/dans le placard

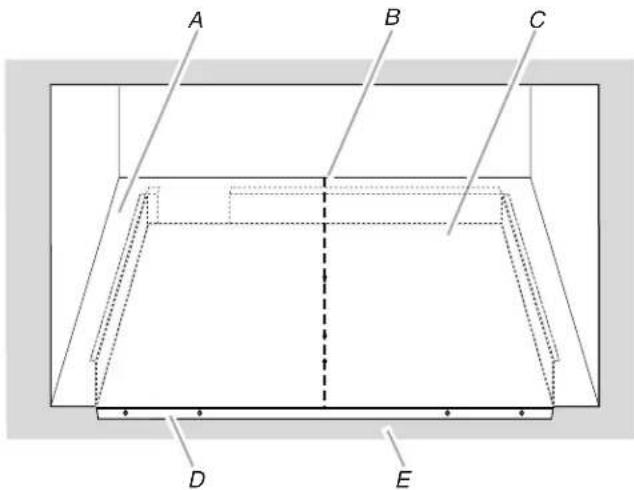

1. Déterminer et marquer l'axe central sur le plancher de l'ouverture d'encastrement.
2. Positionner le conduit inférieur dans l'ouverture, en faisant reposer son rebord contre la face avant en bas de l'ouverture.

A. Plancher de l'ouverture d'encastrement B. Axe central

C. Conduit inférieur D. Rebord du conduit inférieur E. Face avant

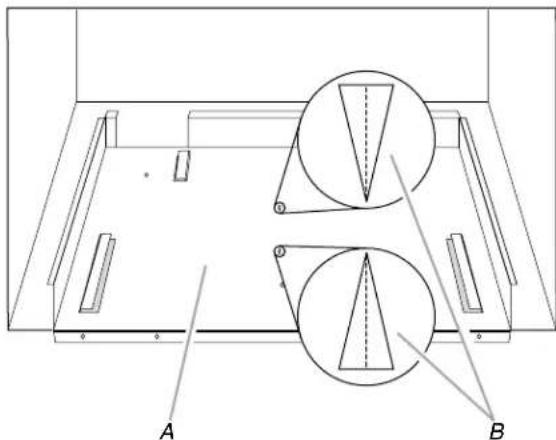

1. Aligner les flèches centrales du conduit inférieur avec l'axe central marqué à l'étape 1 ci-dessus.

A. Conduit inférieur B. Flèches centrales alignées avec l'axe central

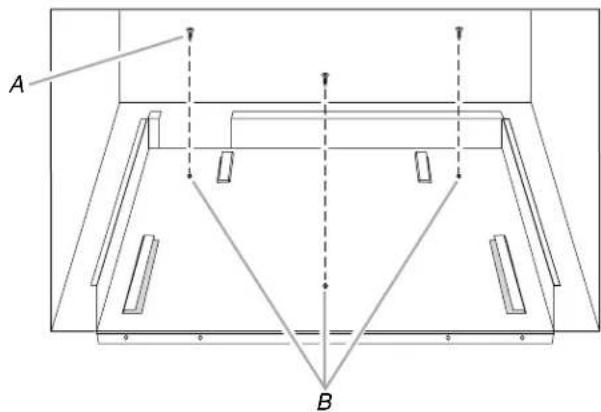

1. Marquer l'emplacement des trois trous de montage à travers le conduit inférieur sur le plancher de l'ouverture d'encastrement.

A. Vis courtes (3) B. Trouses de montage du conduit inférieur

1. À l'aide d'un foret de 7/64", PERcer des avant-trous sur les trois marques repérées à l'étape 4.
2. Réaligner et fixer le conduit inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percer des avant-trous dans l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord du conduit inférieur.

Rebord du conduit inférieur B. Troux de montage

Installation du four à micro-ondes

1. Placer le four à micro-ondes à proximité de l'ouverture d'encastrement.

Averagement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

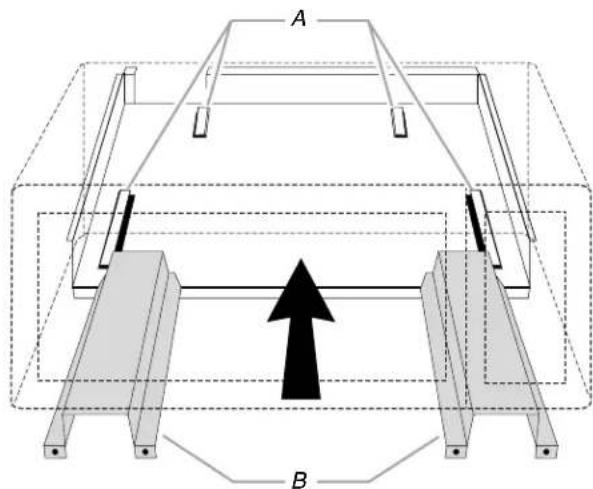

1. Aligner les glissières avec les rails de guidage sur le conduit inférieur.

A. Rails de guidage B. Glissières

1. Reinsérer le four à micro-ondes dans l'ouverture pour le remettre en place. Les trous de montage des extrémités de glissières et du rebord du conduit inférieur s'alignent contre le bas de la face avant de l'ouverture d'encastrement/dans le placard.

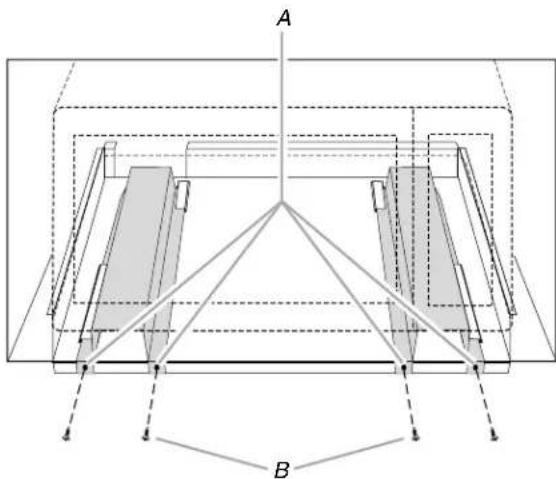

2. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans le placard en installant quatre vis courtes dans les trous de montage.

A. Trous de montage B. Vis courtes (4)

1. Brancher le four à micro-ondes.

Installation du cadre de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes supérieures se trouvent à l'intérieur des glissières, tel qu'illustré.

A. Avant du cadre de la trousse de garniture B. Languette supérieure C. Glissière D. Languette inférieure

1. Pour centrer verticalement le cadre de la trousse de garniture, le plaquer contre l'ouverture et le glisser vers le haut jusqu'à ce que les languettes supérieures butent contre le haut des glissières.
2. Tout en maintenant fermement le cadre de la trousse de garniture à sa place, percer avec un foret de 7/64" quatre avant-trous dans la face avant de l'ouverture découverte/l'ouverture dans le placard à travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de la trousse de garniture.

Remarques:

Pour un centrage vertical parfait, percer d'abord les trous inférieurs. - Les trous du bas sont percés en diagonale vers le haut, et les trous du haut en diagonale vers le bas, selon un angle d'environ

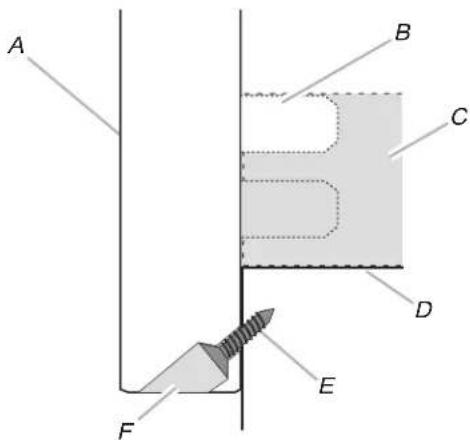

A. Cadre de la trousse de garniture

D. Plancher de l'ouverture découverte

B. Languette supérieure

E. Vis à bois longue (4 peintes)

C. Glissiere

F. Rail de guidage de trou de montage

1. Fixer le cadre de la trousse de garniture à l'ouverture d'encastrement/dans le placard en posant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 3 ci-dessus.

Remarques:

Pour un centrage vertical parfait, poser d'abord les vis inférieures. Pour éviter d'endommager le cadre de la trousse de garniture, ne pas serrer trop les vis.

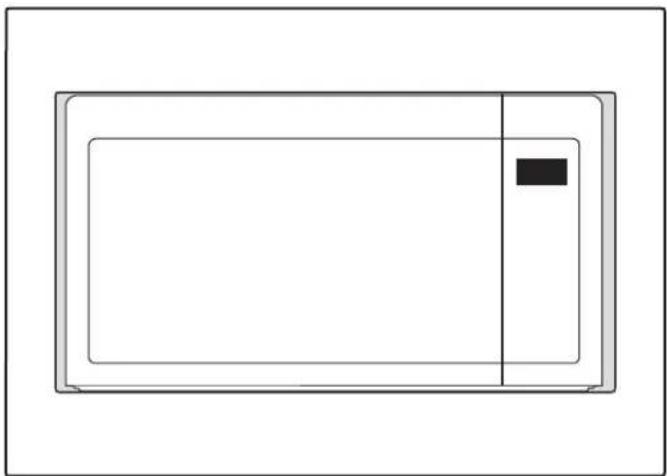

L'installation est maintenant terminée. Réinstaller tous les éléments qui auraient été retirés de la cavité du four à micro-ondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
