JBSFS48NHP - Réfrigérateur JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur
Dimensions (L x P x H)	121,9 x 76,2 x 182,9 cm
Capacité totale	540 litres
Type de refroidissement	Refroidissement par air
Classe énergétique	A+
Nombre de portes	2 portes
Système de dégivrage	Automatique
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Distributeur d'eau, Compartiment à légumes, Compartiment à viande
Maintenance	Nettoyage régulier des surfaces, vérification des joints de porte
Sécurité	Système de verrouillage des portes, alarme de température
Garantie	2 ans
Informations générales	Compatible avec les systèmes de filtration d'eau

FOIRE AUX QUESTIONS - JBSFS48NHP JENN-AIR

Pourquoi mon réfrigérateur JennAir JBSFS48NHP ne refroidit-il pas correctement ?

Vérifiez que le thermostat est réglé à la bonne température. Assurez-vous également que les ventilations ne sont pas obstruées par des aliments. Si le problème persiste, vérifiez si le compresseur fonctionne correctement.

Comment nettoyer les filtres à air de mon réfrigérateur JennAir JBSFS48NHP ?

Les filtres à air peuvent être retirés et nettoyés avec de l'eau tiède et du savon doux. Assurez-vous de bien les sécher avant de les remettre en place.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un certain bruit est normal, notamment le bruit du compresseur et le bruit de circulation du liquide réfrigérant. Si vous entendez des bruits forts ou inhabituels, cela pourrait indiquer un problème.

Comment régler la température de mon réfrigérateur JennAir JBSFS48NHP ?

Utilisez le panneau de contrôle numérique pour ajuster la température. Recherchez les boutons ou l'écran dédié à la température et suivez les instructions à l'écran.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si l'ampoule est en bon état, vérifiez si la porte est correctement fermée ou si le commutateur de porte fonctionne.

Comment résoudre un problème de condensation excessive à l'intérieur du réfrigérateur ?

Vérifiez que les portes se ferment correctement et que les joints sont en bon état. Évitez de laisser la porte ouverte trop longtemps et assurez-vous que les aliments ne sont pas chauds avant de les placer dans le réfrigérateur.

Pourquoi y a-t-il des odeurs désagréables dans mon réfrigérateur ?

Les odeurs peuvent provenir d'aliments périmés ou mal emballés. Nettoyez le réfrigérateur en enlevant tous les aliments, puis nettoyez les étagères avec un mélange d'eau et de vinaigre.

Comment puis-je savoir si mon réfrigérateur a besoin d'être dégivré ?

Si vous remarquez une accumulation de glace excessive dans le compartiment congélateur, c'est un signe qu'il doit être dégivré. Débranchez le réfrigérateur et laissez la glace fondre avant de le rebrancher.

Mon réfrigérateur semble consommer trop d'énergie, que puis-je faire ?

Assurez-vous que le réfrigérateur est à une distance suffisante des murs pour permettre une bonne circulation d'air. Vérifiez également que les réglages de température sont appropriés et que les joints de porte sont étanches.

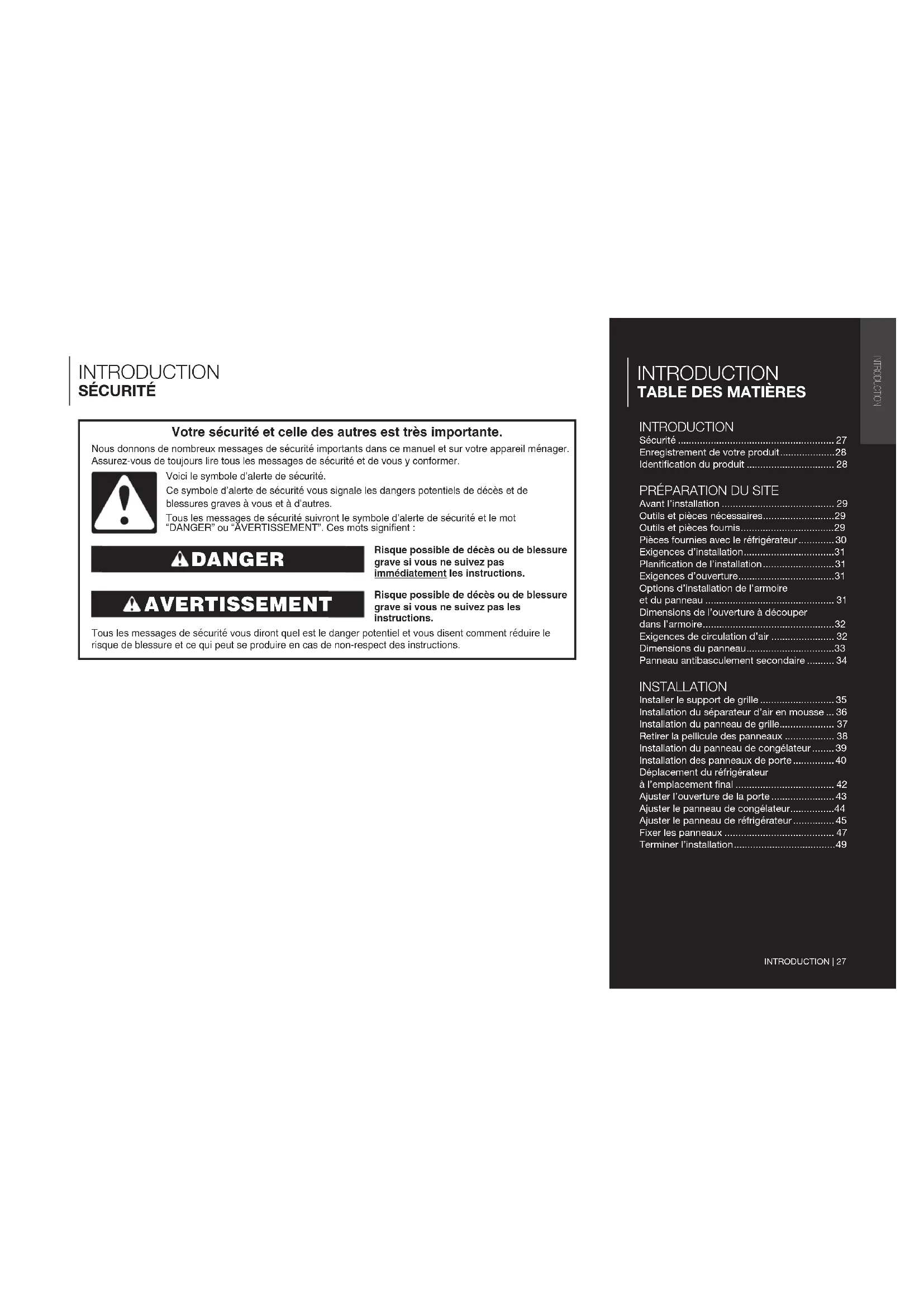

MODE D'EMPLOI JBSFS48NHP JENN-AIR

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Introduction TABLE des matières

Sécurité 27

Enregistrement de votre produit...28

Identification du produit 28

Préparation du SITE

Avant l'installation 29

Outils et pièces nécessaires....29

Outils et pièces fournies....29

Pièces fournies avec le réfrigérateur...... 30

Exigences d'installation....31

Planification de l'installation....31

Exigences d'ouverture....31

Options d'installation de l'armoire et du panneau 31

Dimensions de l'ouverture à découper dans l'armoire....32

Exigences de circulation d'air 32

Dimensions du panneau....33

Panneau antibasculement secondaire..... 34

Installation

Installer le support de grille 35

Installation du séparateur d'air en mousse... 36

Installation du panneau de grille.... 37

Retirer la pellicule des panneaux 38

Installation du panneau de congélateur..... 39

Installation des panneaux de porte 40

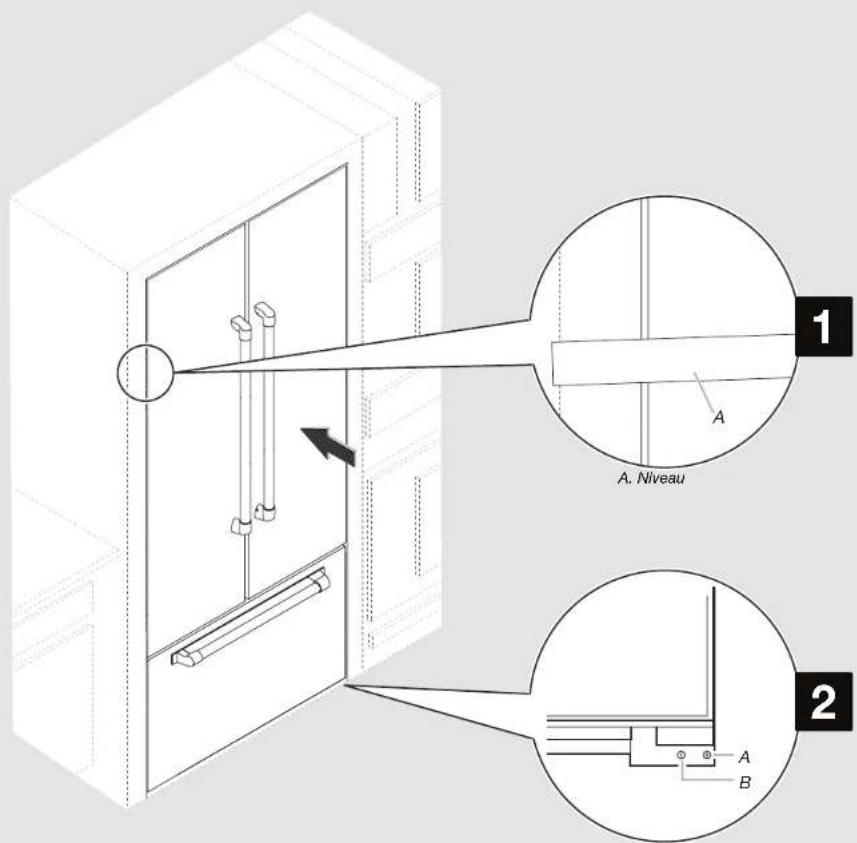

Déplacement du réfrigérateur

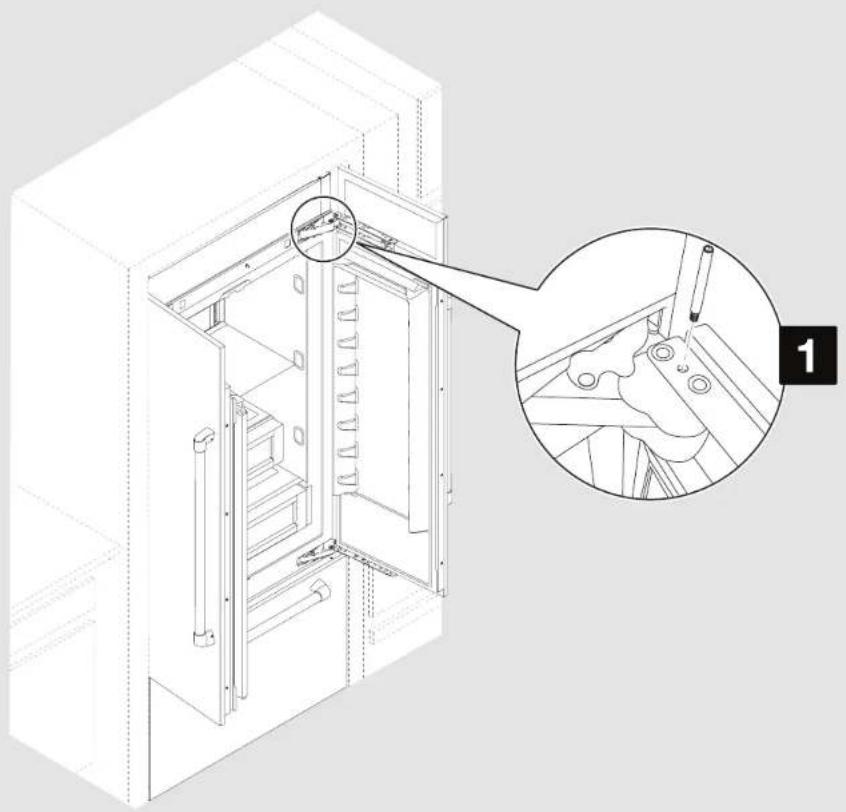

Ajuster l'ouverture de la porte....43

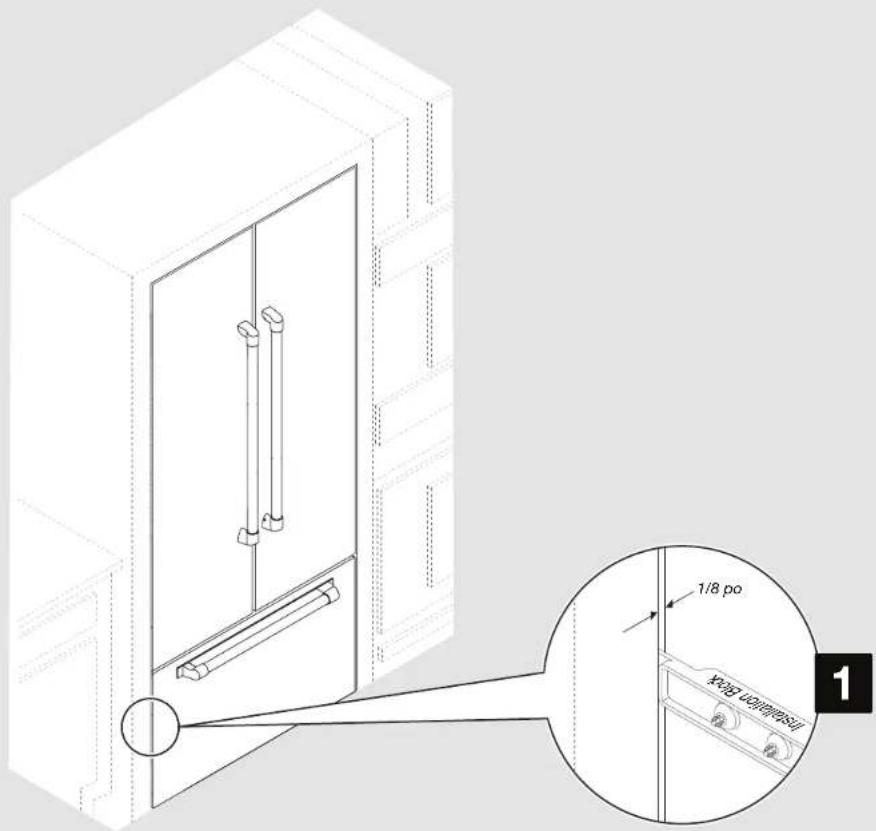

Ajuster le panneau de congélateur......44

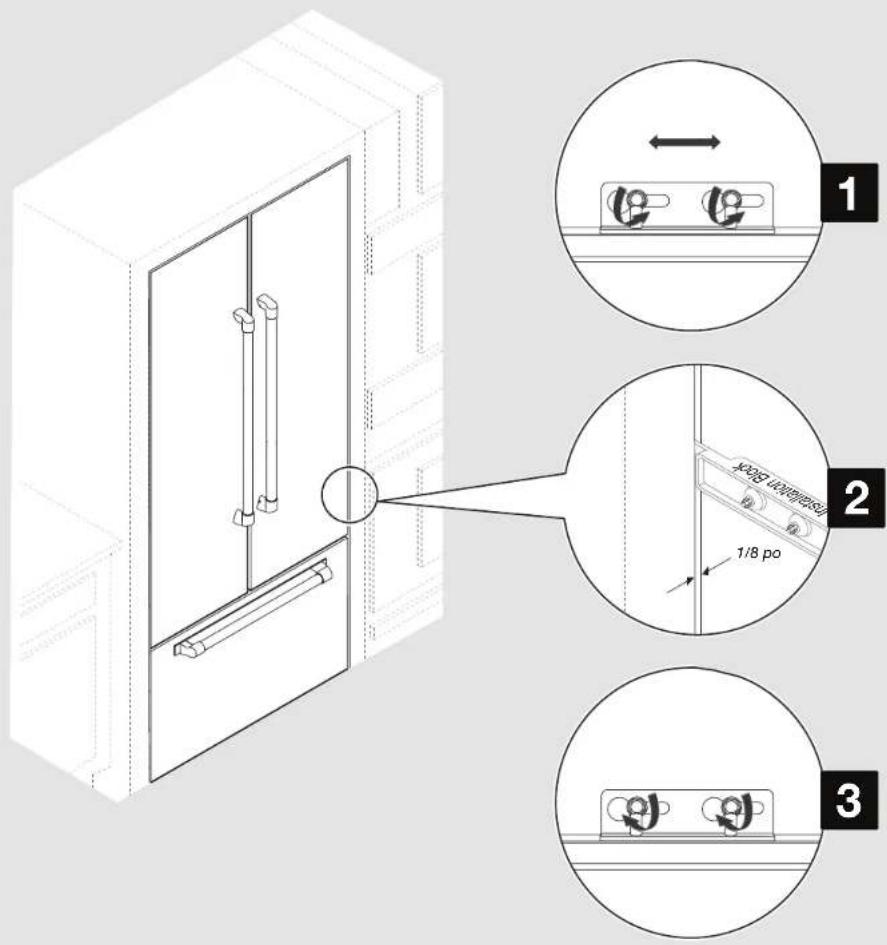

Ajuster le panneau de réfrigérateur...... 45

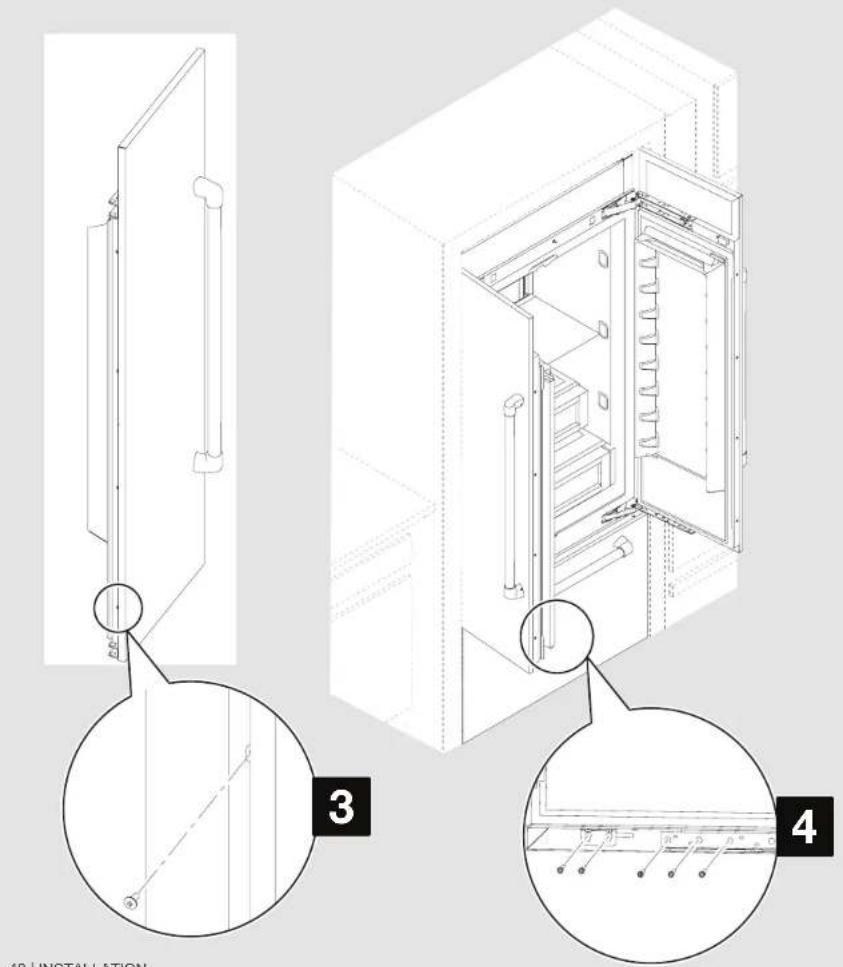

Fixer les panneaux 47

Terminer l'installation....49

Enregistrement de votre produit

Accédez à notre service à la clientèle de niveau concierge en enregistrant votre appareil. Nous simplifions l'enregistrement des produits afin que vous puissiez commencer à utiliser vos avantages JennAir exclusifs aujourd'hui.

L'enregistrement de votre appareil vous permet de :

■ Rendre plus simple votre service de garantie Si nous disposons des informations sur votre produit, nous pouvons vous aider plus rapidement. ■ Protéger votre achat En cas de perte d'assurance, comme lors d'un incendie, d'une inondation ou d'un vol, l'enregistrement de votre produit pourrait servir de preuve d'achat. ■ Garder votre famille en sécurité. Nous vous informerons dans le cas rare d'une notification de sécurité.

Commencez à profiter de ces avantages aujourd'hui en vous connectant en ligne pour enregistrer votre produit au jennair.com/customer-care. Au Canada, enregistrer votre produit sur jennair.ca.

Identification du produit

L'identification de votre produit, qui comprend le modèle et les numéros de série, figure sur la plaque signalétique du produit.

L'enregistrement des informations suivantes nous permet de vous aider plus facilement si votre appareil doit être réparé par un de nos fournisseurs de services agréés JennAir.

Numéro de modèle : ____

Numéro de série :

Date d'installation : ____

Marchand autorisé : ____

No de téléphone du marchand autorisé : ____

Important :

- Ces instructions ne constituent qu'un guide général et ne peuvent en aucun cas être substituées aux prescriptions d'un code national ou local applicable. Avant d'entreprendre l'installation, il faut déterminer les critères de conformité de l'installation aux prescriptions de tout code national, provincial ou local.

- Ces instructions complètent les instructions d'installation fournies avec le réfrigérateur, mais ne les remplacent pas. Suivre les instructions fournies avec le réfrigérateur pour l'installer dans l'armoire.

REMARQUE : Le sachet de quincaillerie contient toutes les pièces et fixations nécessaires pour monter des panneaux. La plupart de ces composants ont été préinstallés sur les panneaux de cet ensemble. Un sachet de quincaillerie est fourni avec le réfrigérateur. Il se trouve dans l'un des bacs à légumes ou est fixé à l'extérieur de l'une des portes du réfrigérateur.

AMISE En GARDE

Risque de pincement

L'installation de panneaux de porte avec un espacement de moins de 3/8 po (0,95 cm) entre le panneau de porte et l'armoire adjacente augmente le risque de pincement.

OUTILS et pièces nécessaires

Réunir les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec chacun des outils mentionnés dans cette liste. C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte.

Outils requis :

■ Perceuse sans fil et forets ■ Clés plates de 3/8 po et 1/2 po ou deux clés à molette ■ Tournevis cruciforme ■ Petit niveau ■ Chariot pour appareil ménager ■ Clés hexagonales de 3/32 po, 5/32 po et 3/16 po ■ Tournevis à douille de 1/4 po et 5/16 po ■ Prolongateur de tournevis à douille de 6 po ■ Ruban à mesurer

Pièces fournies avec l'ensemble de panneaux :

■ Panneaux de portes extérieures équipés des poignées et de la quincaillerie de montage. ■ Instructions

Panneau de la grille Support de grille Séparateur d'air en mousse

Pièces fournies avec le réfrigérateur

(nécessaires pour installer la trousse de panneau) :

Vis à tête plate

cruciforme noire : 8281252

Vis à tête hexagonale

Fendue W10141645

Goupille de butée

W10234202

PRÉPARATION DU SITE | 29

Pièces fournies avec le réfrigérateur

Les pièces suivantes ne sont pas nécessaires pour monter les panneaux de cet ensemble ou sont déjà montées sur les panneaux. Ces pièces peuvent être mises au rebut une fois l'installation terminée :

Support supérieur pour panneau noir : W10667450

Supports en "L" W10234199

Support de grille standard W10182743 (gauche) W10172741 (droit)

Support de grille intégrée W10260890 (gauche) W10260891 (droit)

Vis pointue à tête hexagonale W10141189

Vis à tête hexagonale W10142233

Vis à tête bombée 1163283

Rondelle à épaulement W10471946

Supports de panneau du congélateur W10606815

Préparation du SITE exigences d'installation

Planification de l'installation

Important :

Planifier l'installation à l'aide de ces instructions, accompagnées des instructions d'installation fournies avec le réfrigérateur. Des modifications doivent être apportées au réfrigérateur pour accueillir les panneaux de porte pleine grandeur.

Pièces nécessaires

L'un des modèles de réfrigérateur encastré suivants :

Côte à côte de 42 po : JS42NXFXDE

Côte à côte de 48 po : JS48NXFXDE

Réfrigérateur de 36 po avec congélateur en bas : JB36NXFXLE, JB36NXFXRE

Réfrigérateur de 36 po avec congélateur en bas et porte à double battant : JF36NXFXDE

Réfrigérateur de 42 po avec congélateur en bas et porte à double battant : JF42NXFXDE

■ Trousse de panneaux pleine grandeur en acier avec poignées et accessoires (comprend le panneau de la grille et le support de grille).

Important :

La largeur de l'ouverture d'encastrement d'un côté à l'autre doit être telle que spécifiée par le modèle concerné, pour au moins 3 po (7,62 cm) en retrait de l'avant du meuble. Si l'ouverture d'encastrement ne respecte pas cette condition, des modifications devront être apportées. ■ La profondeur de l'ouverture de l'avant du meuble jusqu'au mur arrière doit être de 25 po (63,5 cm) au moins pour une installation en affleurement.

Options d'installation de l'armoire et du panneau

Profondeur de l'armoire - 25 po (63,5 cm)

Support de grille - vue de dessus

A B C D E

A. Porte du réfrigérateur B. Panneau de porte pleine grandeur C. Garniture latérale

D. Support de grille

E. Armoire adjacente

Support de grille – vue de côté

D C B A

A. Porte du réfrigérateur B. Panneau de porte pleine grandeur

C. Garniture latérale

D. Support de grille

Important :

Les installations avec panneau de porte pleine grandeur nécessitent un dégagement minimum de 1/8 po (3,2 mm) au-dessus du réfrigérateur. Cet espace ne devrait pas être bloqué, notamment par d'éventuels soffites. ■ Les modèles peuvent être installés en utilisant l'option 1, 2 ou 3.

Option 1 - Ouverture vers le plafond

Ouverture vers le plafond

Option 2 - Avant décoratif (façade de meuble uniquement)

Fausse devanture

Option 3 - Soffite fermé

Espace de 1/8 po (3,2 mm)

Préparation du SITE dimensions du panneau

MODÈLE AVEC CONGÉLATEUR SUPERPOSÉ

Poids maximum du panneau : 46 lb (20,9 kg)

A B C

MODÈLES DE RÉFRIGÉRATEUR AVEC CONGÉLATEUR EN BAS ET PORTE À DOUBLE BATTANT

Poids maximum du panneau : 34 lb (15,5 kg)

A B C D A

MODÈLES CÔTE À CÔTE

Poids maximum du panneau : 48 lb (21,7 kg)

A B C

Légende Modèle Dimension
A 36 po	35	34 po (90,61 cm)
B 36 po	59	18 po (150,2 cm)
C 36 po	20	12 po (52,07 cm)

Légende Modèle Dimension
A	36 po	17 34 po (45,09 cm)
B 59		12 po (150,2 cm)
C 20		12 po (52,07 cm)
D 35		34 po (90,61 cm)
A	42 po	20 34 po (52,71 cm)
B 59		18 po (150,2 cm)
C 20		12 po (52,07 cm)
D 41		34 po (105,85 cm)

Légende Modèle Dimension
A	42 po(205,7 cm)	17^3/_4 po (45,14 cm)
B 23		^3/_4 po (60,38 cm)
C 81 po
A	48 po(205,7 cm)	20^1/_4 po (51,49 cm)
B 27		^1/_4 po (69,27 cm)
C 81 po

PRÉPARATION DU SITE | 33

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculement secondaire pour assurer la stabilité du produit.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

Important :

■ Pour toutes les installations de panneaux de porte pleine grandeur, le panneau antibasculement secondaire doit être installé avant le panneau de porte. ■ Ce panneau antibasculement doit être fixé sur le côté droit de l'ouverture dans l'armoire selon les dimensions indiquées dans l'illustration.

REMARQUE : Le panneau antibasculement est requis, il s'ajoute au panneau antibasculement du mur arrière (pour les installations avec ouverture vers le plafond) décrit dans les instructions d'installation incluses avec ce réfrigérateur.

- Fixer le panneau antibasculement secondaire pour que la surface du bas du panneau antibasculement secondaire soit à 75 ^1/2 po (191,77 cm) du plancher (côté droit).

■ Les panneaux antibasculement principaux pour les installations avec ouverture vers le plafond sont fixés à 84 po (213,36 cm) du plancher (côté arrière). ■ Pendant l'installation d'un panneau, soulever le réfrigérateur jusqu'à ce que le haut du réfrigérateur soit en contact avec le bas du panneau antibasculement secondaire. ■ Les panneaux antibasculement principaux pour les installations avec ouverture vers le plafond sont fixés à 84 po (213,36 cm) du plancher (côté arrière).

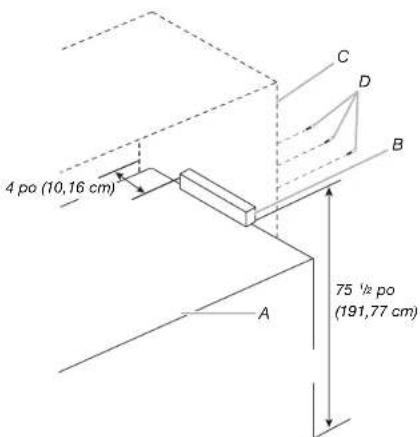

Installation du panneau antibasculement secondaire

1. Marque l'emplacement des montants sur le mur de l'armoire de droite.
2. Fixer de façon sécuritaire un panneau de 2 po x 4 po x 12 po (5 cm x 10 cm x 30,4 cm) à l'armoire de droite en utilisant des vis à bois. Utiliser 3 vis à bois no 8 x 2 po (5,08 cm) ou plus longues.

Remarque :

Il est recommandé de visser les vis à bois à partir de la paroi de l'armoire vers le panneau antibasculement secondaire comme illustré. ■ Le panneau doit chevaucher de 1 po (2,54 cm) le haut du réfrigérateur. ■ Laisser 4 po (10,16 cm) d'espace à l'arrière comme illustré.

4 po (10,16 cm) 75 ½ po (191,77 cm)

A. Réfrigérateur B. Panneau antibasculement secondaire C. Armoire de cuisine D. Vis à bois

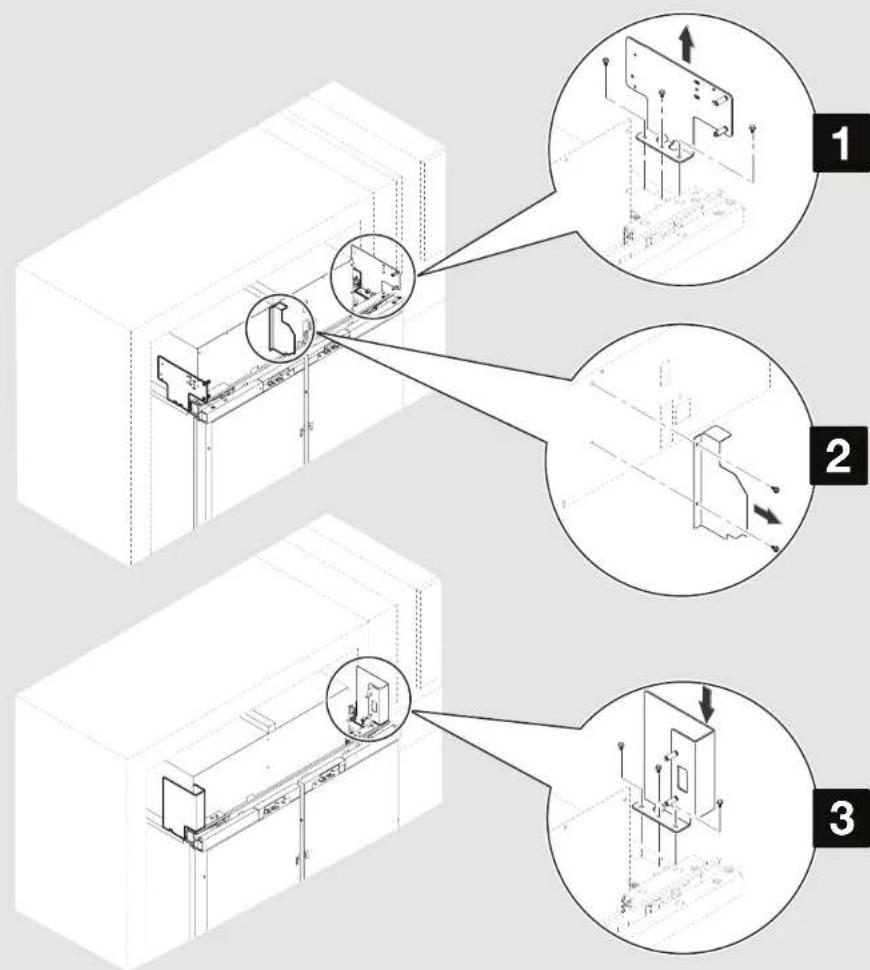

Installer le support de GRILLE

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

REMARQUE : Si le réfrigérateur n'est pas sur roulettes, il est recommandé d'abaisser le produit pour avoir un meilleur accès au haut de l'appareil pendant l'installation du panneau. Pour faciliter l'installation de la grille, il est recommandé de sortir le produit de l'armoire, mais pas plus de 8 po (20,32 cm).

1. Retirer les trois vis fixant chaque plaque de montage au haut du réfrigérateur sur chaque côté. Jeter les plaques de montage, mais conserver les vis pour fixer les deux supports de grille fournis dans cet ensemble.
2. Retirer les deux vis fixant le séparateur d'air au compartiment de l'appareil. Jeter les séparateurs d'air et replacer les vis dans les trous respectifs.
3. Aligner les trois trous de l'assemblage de supports de grille avec les trois trous du côté de l'armoire, comme indiqué. Utiliser les vis retirées à l'étape 1 et fixer le support de grille.
4. Répéter l'étape 3 pour installer l'autre support de grille sur le côté opposé du réfrigérateur. IMPORTANT : Installer les panneaux de porte pleine grandeur avant d'enlever les deux supports de grille déjà en place peut endommager les panneaux.

Pièces à utiliser :

2 supports de grille

INSTALLATION | 35

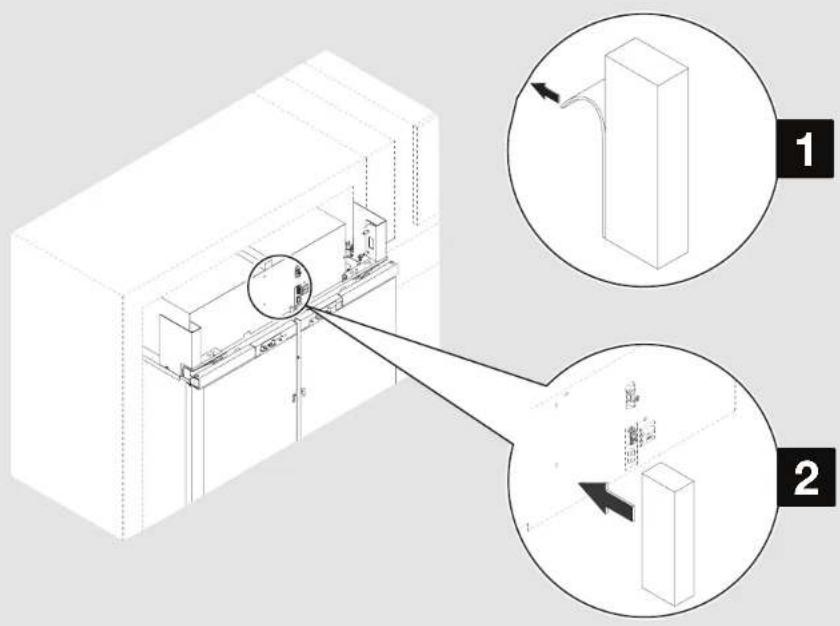

Installation du séparateur d'air en MOUSSE

Aligner la base du séparateur d'air en mousse avec la base du logement de l'appareil

1. Enlever le protecteur en papier du séparateur d'air en mousse pour mettre à nu la pellicule collante.
2. Coller le séparateur d'air en mousse au compartiment de l'appareil où le séparateur d'air en métal était installé en appliquant une pression uniforme.

Pièces à utiliser :
[78cc]	1 séparateur d'air en mousse

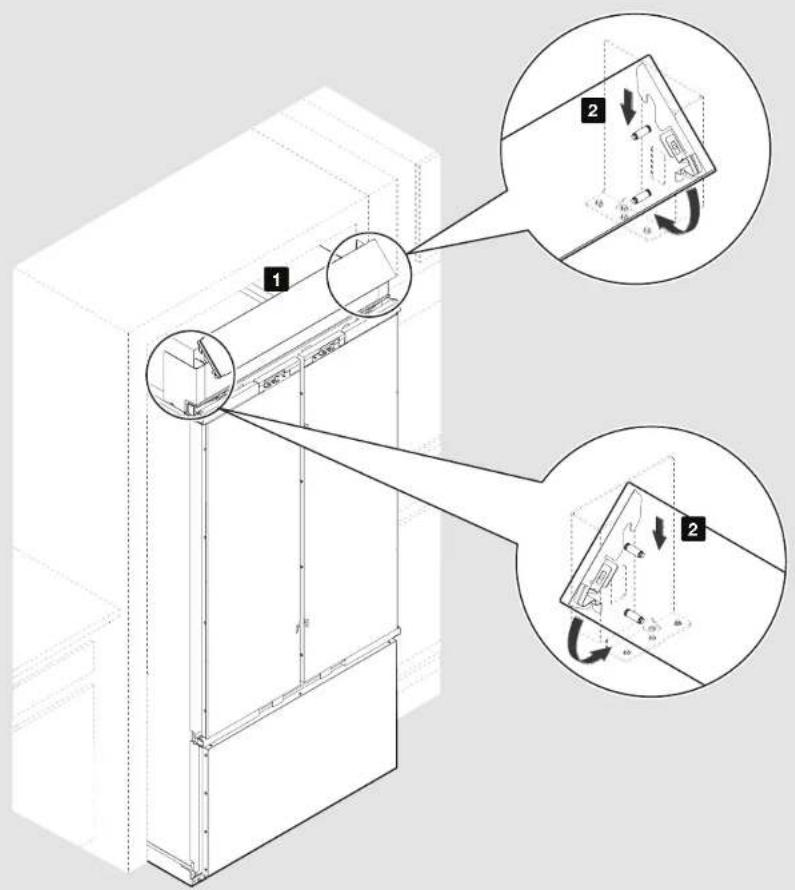

Installation du panneau de GRILLE

1. Positionner le panneau de grille entre les supports de grille situés de chaque côté de l'armoire.
2. Accrocher le haut de la grille sur les rivets-goupilles. Faire tourner vers le bas et pousser le bas du panneau de la grille dans l'appareil jusqu'à ce que le panneau de la grille s'emboîte.

REMARQUE : Pour enlever le panneau de la grille, pousser le haut du panneau de la grille vers l'intérieur jusqu'à ce que la partie inférieure se déboîte. Faire tourner et soulever le panneau de la grille.

Pièces à utiliser :

1 panneau de la grille

Retirer la pellicule des panneaux

1. Retirer la pellicule couvrant les panneaux de portes/tiroirs.

REMARQUE : Manipuler les panneaux avec attention une fois le film enlevé pour éviter de les endommager ou de les rayer.

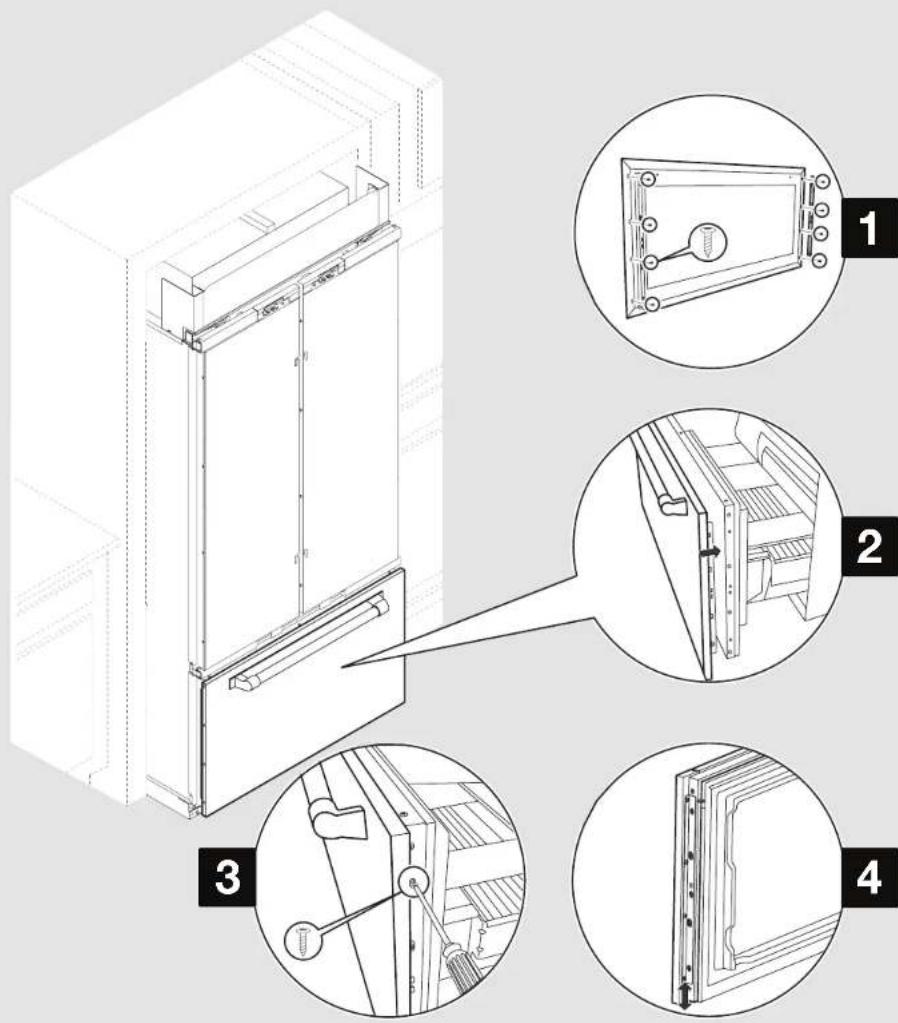

Installation du panneau de congélateur

1. Desserrer légèrement les vis de support du panneau du congélateur. REMARQUE : S'assurer que les portes du réfrigérateur sont bien fermées.
2. Glisser le panneau sur le tiroir. Serrer les quatre vis de chaque côté pour fixer le support au panneau du tiroir.
3. À l'aide des vis plates à tête cruciforme, fixer les supports du panneau au tiroir.
4. Pour l'ajustement ultérieur du panneau, ne pas serrer complètement les vis qui maintiennent le support au tiroir.

IMPORTANT : Une fois l'installation de tous les panneaux terminée, vérifier l'alignement. Le panneau du tiroir peut être monté ou descendu pour rectifier l'alignement. Ne serrer entièrement les vis qu'une fois les panneaux parfaitement alignés.

Pièces à utiliser :

6 vis cruciformes

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculement secondaire pour assurer la stabilité du produit.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

Remarque :

■ S'assurer que le panneau antibasculement secondaire est installé avant d'ouvrir la porte. Consulter la section "INSTALLATION DU PANNEAU ANTIBASCULEMENT SECONDAIRE" pour installer le panneau antibasculement secondaire.

■ Pour l'installation du panneau, il est recommandé de sortir le produit de l'armoire, mais pas plus de 8 po (20,32 cm). ■ Soulever le réfrigérateur jusqu'à ce que le haut du réfrigérateur touche le bas du panneau antibasculement secondaire. ■ N'ouvrir qu'une porte à la fois.

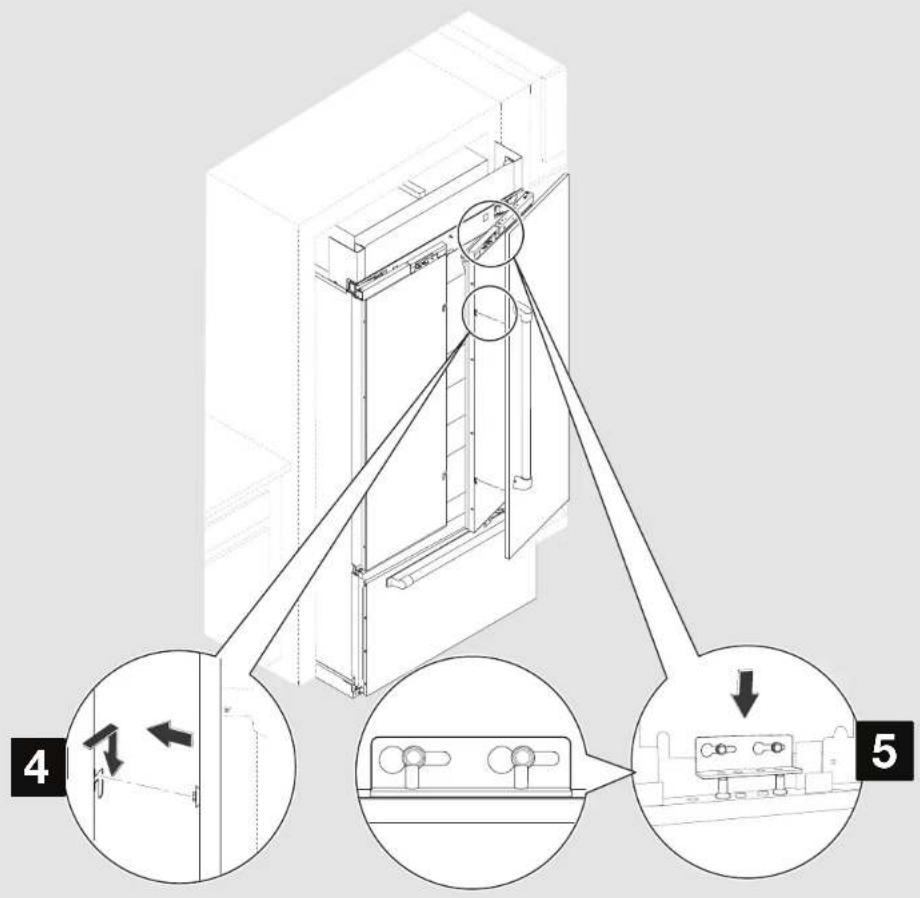

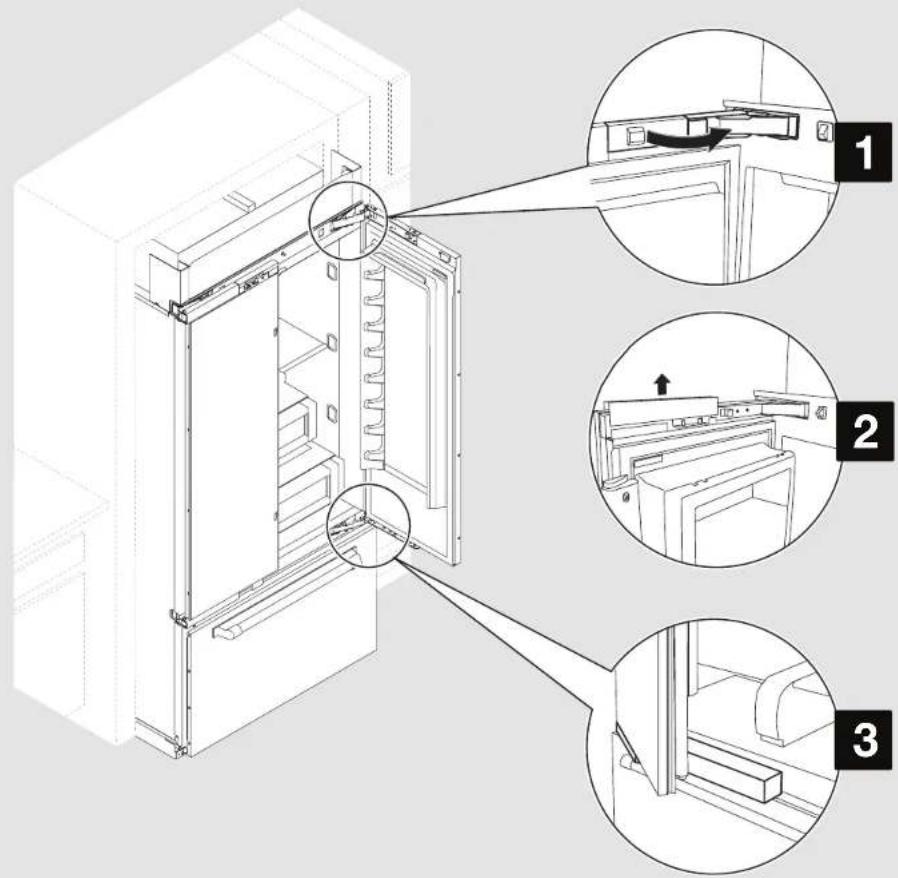

1. Ouvrir les portes et enlever les couvercles de charnière.

REMARQUE : Les modèles avec porte à double battant et congélateur en bas possèdent un couvercle de charnière inférieur qui doit aussi être enlevé.

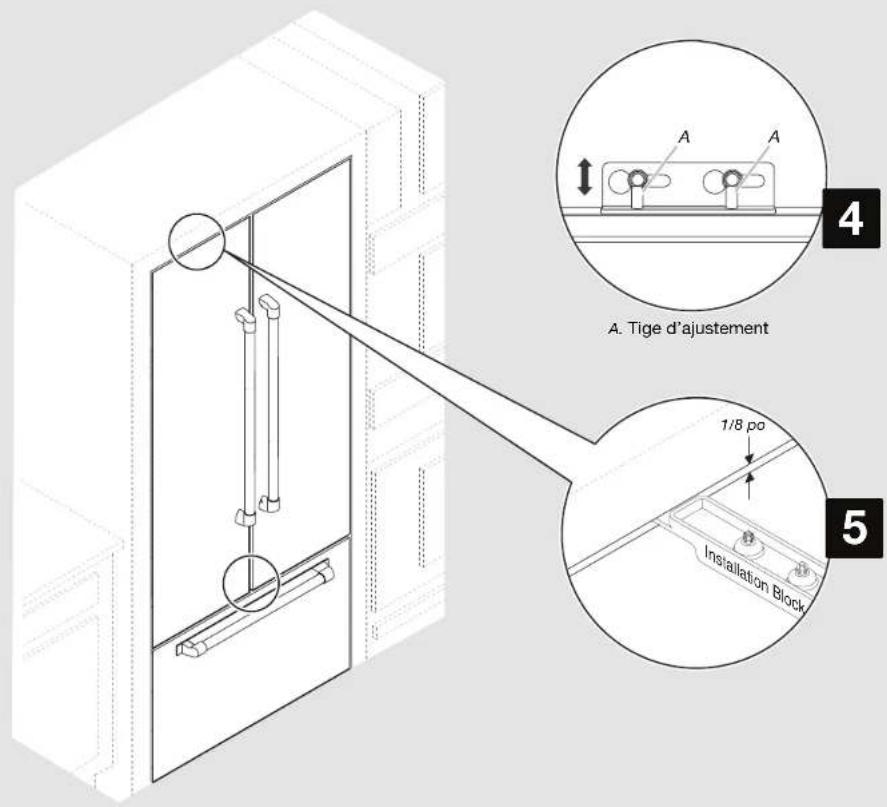

1. Retirer les caches de tiges d'ajustement de la porte pour exposer les tiges d'ajustement.
2. Utiliser l'emballage en mousse pour maintenir la porte ouverte pendant l'installation du panneau.

Installation des panneaux de porte (suite)

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer les panneaux.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Aligner les deux rondelles à épaulement à l'arrière du panneau de porte avec les fentes en "J" sur le côté de la porte du réfrigérateur.
2. Glisser simultanément le panneau sur la porte et abaisser le support du panneau sur les tiges d'ajustement situées en haut de la porte.

Remarque :

Pour les modèles avec porte à double battant et côte à côte, répéter les étapes 2 à 5 pour installer le deuxième panneau de porte. Après avoir bien installé les panneaux, abaisser le réfrigérateur sur les roulettes.

Déplacement du réfrigérateur à l'emplacement FINAL

A. Niveau 1 2 A B

A. Boulon d'ajustement de l'aplomb (arrière)

B. Boulon d'ajustement de l'aplomb (avant)

POUR :

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Pousser doucement le réfrigérateur à son emplacement dans l'armoire pour que les panneaux soient en affleurement sur tous les côtés avec les armoires adjacentes.
2. Utiliser un tournevis à douille de 5/16 po pour faire tourner les écrous d'ajustement de l'aplomb dans le sens horaire et soulever le réfrigérateur. Ajuster les écrous d'ajustement de l'aplomb jusqu'à ce que le haut du réfrigérateur touche le bas du panneau antibasculement secondaire. IMPORTANT : Une fois la hauteur ajustée, s'assurer que le réfrigérateur est parfaitement d'aplomb à l'horizontale. S'assurer aussi que les panneaux sont en affleurement avec les armoires latérales.

Ajuster l'ouverture de la porte

1. Si l'ouverture standard de 110° de la porte est trop large, ajuster la goupille de butée de porte pour obtenir un débattement maximal de 90° de la porte. Insérer la goupille de butée de porte dans la charnière supérieure, au trou indiqué. À l'aide d'une clé hexagonale de 5/32 po, serrer la goupille de butée de la porte.

Pièces à utiliser :
	Goupille de butée (au besoin)

Ajuster le panneau de congélateur

1/8 po 180mm BEX 1

POUR LES MODÈLES CÔTE À CÔTE – PASSER CETTE ÉTAPE

POUR

1. L'espace entre le panneau et les armoires adjacentes doit être de 1/8 po (3,2 mm). Utiliser la cale d'installation pour mesurer les espaces.

Ajuster le panneau de réfrigérateur

1. Desserrer légèrement les vis du support de panneau pour permettre au panneau de bouger de gauche à droite.
2. Ajuster les panneaux pour obtenir un espace de 1/8 po entre les panneaux et les armoires adjacentes. Pour les modèles avec porte double et congélateur en bas, aligner les bords extérieurs du panneau du réfrigérateur avec les bords extérieurs du panneau du congélateur des deux côtés. Pour les modèles côte à côte, aligner les panneaux du réfrigérateur et du congélateur avec les armoires latérales. REMARQUE : Ajuster le panneau, pas la porte, si des ajustements sont nécessaires pour l'alignement ou l'espacement.
3. Serrer les vis de support de panneau.

Ajuster le panneau de réfrigérateur (suite)

A. Tige d'ajustement 1/8 po Installation Block 4 5

1. Utiliser une clé hexagonale de 5/32 po pour élever ou abaisser les tiges d'ajustement afin de monter ou descendre le panneau de porte.
2. L'espace entre le panneau et le bas du soffite doit être de 1/8 po (3,2 mm).

INSTALLATION FIXER LES PANNEAUX

1 A. Charnière supérieure B. Support de montage C. Trous pour les vis D. Tiges d'ajustement de porte E. Trous pour vis (modèles de 36 po avec congélateur en bas seulement)

1. À l'aide des vis à tête hexagonale fendue, fixer les charnières supérieure et inférieure aux panneaux de porte. Bien serrer toutes les vis du panneau de porte. REMARQUE : Ne pas trop serrer les vis pour ne pas endommager le panneau.
2. Modèles de 36 po avec congélateur en bas - Utiliser les vis à tête hexagonale pour fixer le panneau au support de porte supplémentaire.

Pièces à utiliser :

Vis à tête hexagonale fendue (au besoin)

Installation FIXER les panneaux (suite)

48 | INSTALLATION 3 4

48 | INSTALLATION

1. Utiliser les vis à tête cruciforme pour fixer le panneau à la porte, sur le côté charnières.
2. À l'aide des vis à tête hexagonale fendue, fixer le support de montage, situé en bas des portes, aux panneaux.

Pièces à utiliser :
	Vis à tête cruciforme (au besoin)
	Vis à tête hexagonale fendue (au besoin)

INSTALLATION TERMINER L'INSTALLATION

1. Replacer les couvre-charnières.
2. Emboîter les caches des tiges d'ajustement.
3. Au moyen des vis à tête cruciforme, fixer les garnitures côté poignées (fournies avec le réfrigérateur) aux portes.

Pièces à utiliser :

Vis à tête cruciforme (au besoin)

NOTES:

W11172224C

®/TM ©2018 JennAir. Used under license in Canada. All rights reserved. Utilisé sous licence au Canada. Tous droits réservés.

06/18
