JBFFS42NHP - Réfrigérateur JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur côte à côte encastrable
Marque	JENN-AIR
Modèle	JBFFS42NHP
Largeur	42 po (106,68 cm)
Hauteur	81 po (205,74 cm)
Profondeur	25 po (63,5 cm)
Poids	Consulter la plaque signalétique
Alimentation électrique	115 V, 60 Hz, 15 A
Fonctions principales	Réfrigération et congélation indépendantes, machine à glaçons intégrée, distributeur d'eau
Installation	Encastrée, nécessite panneaux de porte pleine grandeur
Panneau antibasculement	Obligatoire pour la sécurité, installé sur le côté droit
Dégagement requis	1/8 po (3,2 mm) entre panneaux et armoires adjacentes
Poids maximum des panneaux de porte	46 lb (20,9 kg) pour congélateur superposé, 34 lb (15,5 kg) pour porte double
Entretien et nettoyage	Nettoyer avec un chiffon doux et un détergent doux. Éviter les nettoyants abrasifs.
Sécurité	Risque de basculement ; utiliser deux personnes pour l'installation ; installer le panneau antibasculement secondaire
Pièces détachées	Disponibles auprès du fabricant ou du service agréé
Garantie	Consulter le manuel pour les détails de la garantie

FOIRE AUX QUESTIONS - JBFFS42NHP JENN-AIR

Quel est le poids maximum des panneaux de porte pour ce réfrigérateur ?

Le poids maximum dépend du modèle : pour les réfrigérateurs avec congélateur superposé, il est de 46 lb (20,9 kg) ; pour les modèles avec porte à double battant, il est de 34 lb (15,5 kg).

Comment installer le panneau antibasculement secondaire ?

Fixez un panneau de 2 po x 4 po x 12 po (5 cm x 10 cm x 30,4 cm) sur le côté droit de l'ouverture de l'armoire, à 75 3/4 po (191,77 cm) du sol. Utilisez trois vis à bois n° 8 x 2 po (5,08 cm). Le panneau doit chevaucher de 1 po (2,54 cm) le haut du réfrigérateur.

Quelles sont les dimensions d'ouverture nécessaires pour l'installation ?

La largeur de l'ouverture doit être de 42 po (106,68 cm) pour ce modèle. La profondeur minimale est de 25 po (63,5 cm) de l'avant du meuble au mur arrière. La hauteur minimale est de 84 po (213,36 cm) pour permettre l'installation du panneau antibasculement.

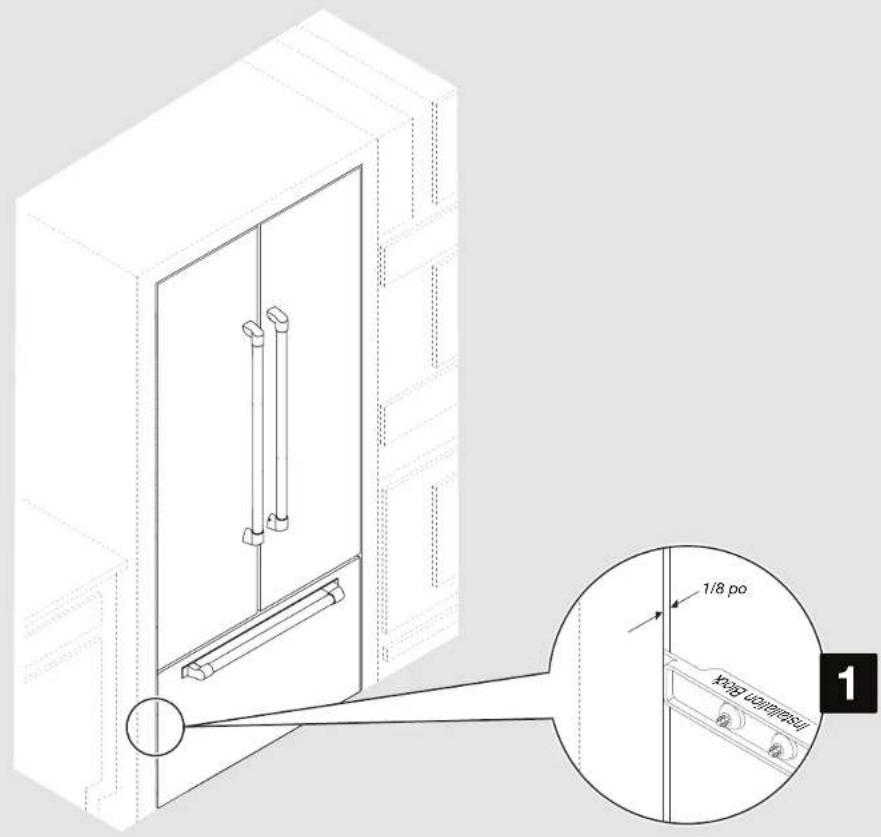

Comment ajuster l'espacement entre le panneau de porte et l'armoire ?

Utilisez la cale d'installation fournie pour mesurer un écart de 1/8 po (3,2 mm) de chaque côté. Desserrez les vis du support de panneau, ajustez le panneau horizontalement, puis resserrez les vis.

Puis-je installer ce réfrigérateur sans panneaux de porte pleine grandeur ?

Non, ce modèle est conçu pour une installation encastrée avec panneaux de porte pleine grandeur. La trousse de panneaux est nécessaire et inclut le panneau de grille et les supports.

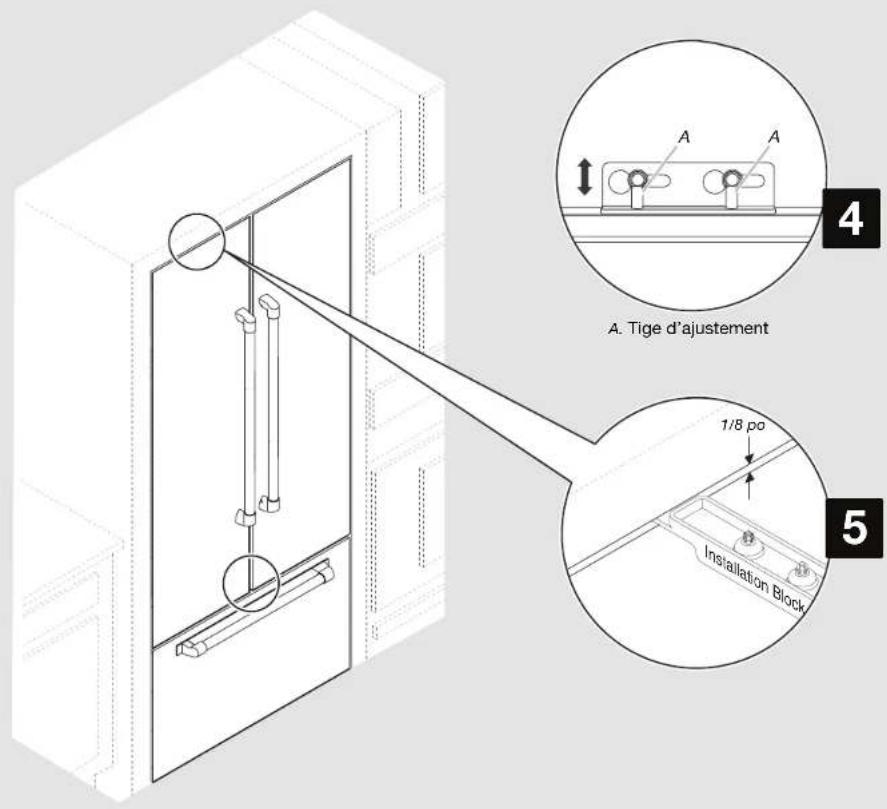

Comment régler la hauteur du panneau de porte ?

Utilisez une clé hexagonale de 5/32 po pour tourner les tiges d'ajustement situées en haut de la porte. Tournez dans le sens horaire pour monter le panneau, antihoraire pour le descendre. L'écart avec le soffite doit être de 1/8 po (3,2 mm).

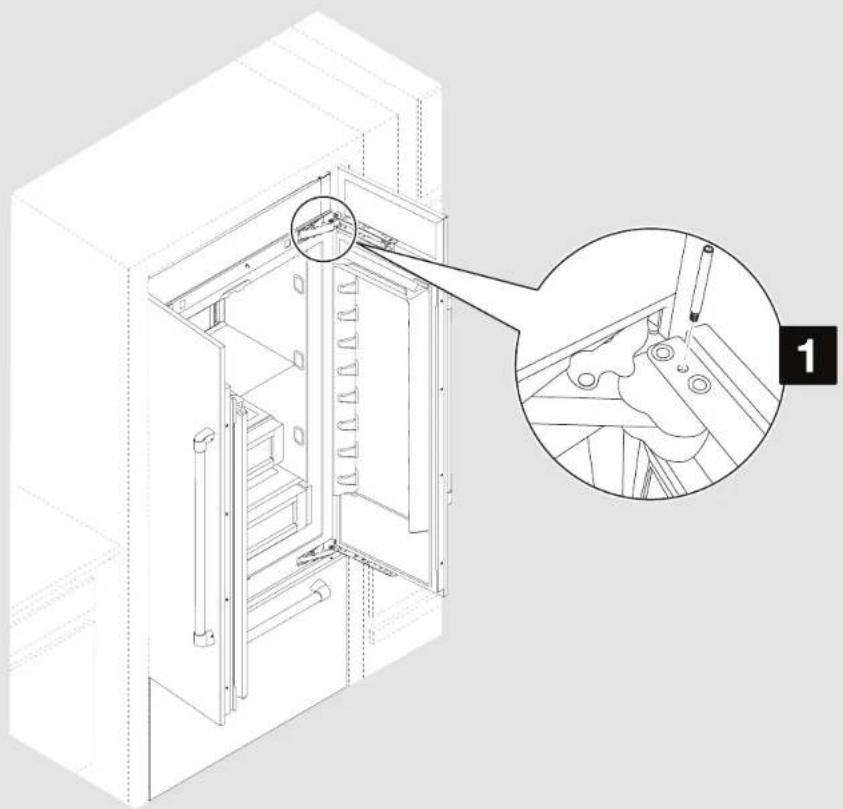

Que faire si la porte s'ouvre trop largement ?

Vous pouvez limiter l'ouverture en insérant une goupille de butée dans la charnière supérieure. Serrez-la avec une clé hexagonale de 5/32 po.

Comment nettoyer les panneaux de porte ?

Retirez d'abord la pellicule protectrice. Nettoyez avec un chiffon doux et un détergent doux. Évitez les nettoyants abrasifs ou les éponges rugueuses pour ne pas rayer la surface.

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

Il est fortement recommandé d'utiliser deux personnes ou plus en raison du poids et du risque de basculement. L'installation peut être réalisée par un bricoleur averti, mais si vous n'êtes pas sûr, contactez un installateur professionnel.

Où trouver les numéros de modèle et de série ?

Ils se trouvent sur la plaque signalétique du produit, généralement à l'intérieur du réfrigérateur ou sur le côté. Notez-les pour le service après-vente.

MODE D'EMPLOI JBFFS42NHP JENN-AIR

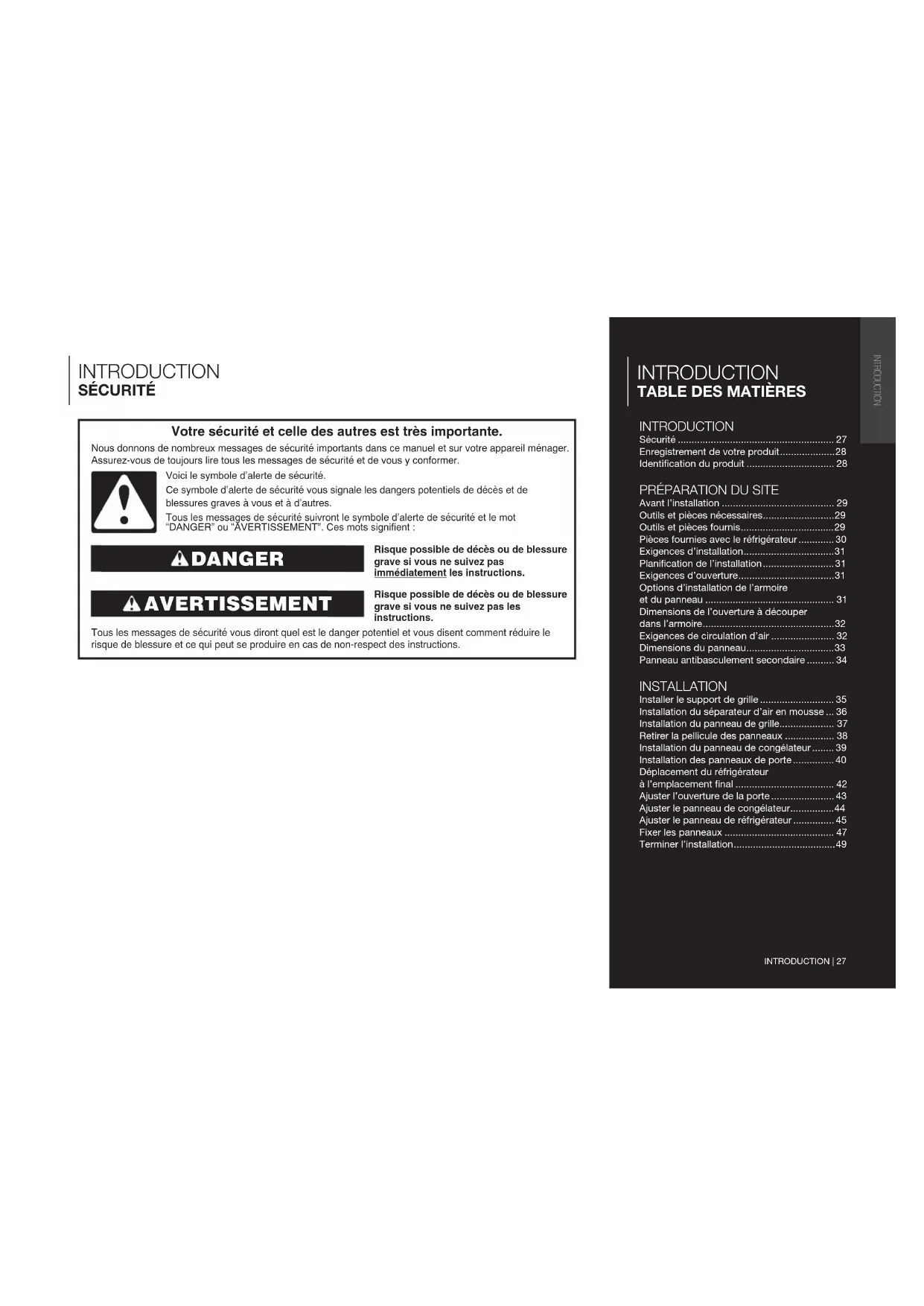

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Averagement

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Introduction TABLE des matières

Sécurité 27 Enregistrement de votre produit 28 Identification du produit 28

Preparation du SITE

Avant l'installation 29 Outils et pièces nécessaires 29 Outils et pièces fournies. 29 Pièces fournies avec le réfrigérateur.. 30 Exigences d'installation. 31 Planification de l'installation 31 Exigences d'ouverture 31 Options d'installation de l'armoire et du panneau 31 Dimensions de l'ouverture à découvert Dans l'armoire 32 Exigences de circulation d'air 32 Dimensions du panneau. 33 Panneau antibasculement secondaire 34

Installation

Installer le support de grille 35 Installation du séparateur d'air en mousse... 36 Installation du panneau de grille. 37 Retirer la pellicule des panneaux 38 Installation du panneau de congélateur.....39 Installation des panneaux de porte 40 Déplacement du réfrigérateur à l'emplacement final 42 Ajuster l'ouverture de la porte 43 Ajuster le panneau de congélateur. 44 Ajuster le panneau de réfrigérateur 45 Fixer les panneaux 47 Terminer l'installation 49

Enregistrement de votre produit

Accédez à notre service à la clientèle de niveau concierge en enregistrant votre appareil. Nous simplifions l'enregistrement des produits afin que vous puissiez commencer à utiliser vos avantages JennAir exclusifs aujourd'hui.

L'enregistrement de votre appareil vous permet de :

Rendre plus simple votre service de garantie

Si nous disposons des informations sur tout produit, nous pouvons vous aider plus rapidement.

Protégez-votre-achat

En cas de perte d'assurance, comme lors d'un incendie, d'une inondation ou d'un vol, l'enregistrement de votre produit pourrait servir de preuve d'achat.

Gardez votre famille en sécurité.

Nous vous informerons dans le cas rare d'une notification de sécurité.

Commencez à profiter de ces avantages aujourd'hui en vous connectant en ligne pour enregistrer votre produit au jennair. com/customer-care. Au Canada, enregistrer cette produit sur jennair. ca.

Identification du produit

L'identification de votre produit, qui comprend le modèle et les numéros de série, figure sur la plaque signalétique du produit.

L'enregistrement des informations suivantes nous permet de vous aider plus facilement si votre appareil doit être réparé par un de nos fournisseurs de services agréés JennAir.

Numéro de modulo:

Numéro de série :

Date d'installation :

Marchand autorisé :

Numéro de téléphone du marchand autorisé :

Important :

• Ces instructions ne constituent qu'un guide général et ne peuvent en aucun cas être substituées aux prescriptions d'un code national ou local applicable. Avant d'entrepre
• Ces instructions complètent les instructions d'installation fournies avec le réfrigerateur, mais ne les remplacent pas. Suivre les instructions fournies avec le réfrigerateur pour l'instructor dans l'armoire.

REMARQUE: Le sachet de quincaillerie contient toutes les pièces et fixations nécessaires pour monter des panneaux. La plupart de ces composants ont été préinstallées sur les panneaux de cet ensemble. Un sachet de quincaillerie est fourni avec le réfrigerateur. Il se trouve dans l'un des bacs à légumes ou est fixé à l'extérieur de l'une des portes du réfrigerateur.

Mise en GARDE

Risque de pincement

L'installation de panneaux de porte avec un espacement de moins de 3/8 po (0,95cm) entre le panneau de porte et l'armoire adjacente augmente le risque de pincement.

OUTILS Et PIECES nécessaires

Réunir les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec chacun des outils mentionnés dans cette liste. C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte.

Outils requis :

Perceuse sans fil et forets Clés plates de 3/8 po et 1/2 po ou deux clés à molette Tournevis cruciforme Petit niveau Chariot pour appareil ménager Clés hexagonales de 3/32 po, 5/32 po et 3/16 po Tournevis à douille de 1/4 po et 5/16 po Prolongateur de tournevis à douille de 6 po Ruban à mesurer

Pièces fournies avec l'ensemble de panneaux :

Panneaux de portes extérieures équipés des poignées et de la quincaillerie de montage.

Instructions

Séparateur d'air en mousse

Pièces fournies avec le réfrigérateur

(nécessaires pour installer la trousse de panneau)

Vis à tête plate

cruciforme

noire:8281252

Vis à tête hexagonale

fendue

W10141645

Goupille de butée

W10234202

PREPARATION DU SITE | 29

Preparation du SITE avant l'installation (suite)

PIECES FOURNIES AVEC LE RÉFRIGÉRATEUR

Les pièces suivantes ne sont pas nécessaires pour monter les panneaux de cet ensemble ou sont déjà montées sur les panneaux. Ces pièces peuvent être mises au rebut une fois l'installation terminée :

Support supérieur pour panneau noir : W10667450

Supports en "L" W10234199

Support de grille standard W10182743 (gauche) W10172741 (droit)

Support de grille intégrée W10260890 (gauche) W10260891 (droit)

Vis pointue à tête hexagonale W10141189

Vis à tête hexagonale W10142233

Vis à tête bombée 1163283

Rondelle à épaulement W10471946

Supports de panneau du congélateur W1060815

30 | PREPARATION DU SITE

Preparation du SITE exigences d'installation

Planification de l'installation

Important:

Planifier l'installation à l'aide de ces instructions, accompagnées des instructions d'installation fournies avec le réfrigerateur. Des modifications doivent être apportées au réfrigerateur pour accueillir les panneaux de porte pleine grandeur.

Pièces nécessaires

L'un des modèles de réfrigérateur encastré suivants :

Côte à côte de 42 po : JS42NXFXDE

Côte à côte de 48 po : JS48NFXDE

Réfrigerateur de 36 po avec congélateur en bas : JB36NXFXLE, JB36NXFXRE

Réfrigérateur de 36 po avec congélateur en bas et porte à double battant : JF36NXFXDE

Réfrigérateur de 42 po avec congélateur en bas et porte à double battant : JF42NXFXDE

Trousse de panneaux pleine grandeur en acier avec poignées et accessoires (comprend le panneau de la grille et le support de grille).

Important :

La largeur de l'ouverture d'encastrement d'un côté à l'autre doit être telle que spécifiée par le modèle concerné, pour au moins 3 po (7,62 cm) en retrait de l'avant du meuble. Si l'ouverture d'encastrement ne respecte pas cette condition, des modifications devront être apportées. La profondeur de l'ouverture de l'avant du meuble jusqu'au mur arrière doit être 25 po (63,5 cm) au moins pour une installation en encastrment.

Options d'installation de l'armoire et du panneau

Profondeur de l'armoire - 25 po (63,5 cm)

Support de grille - vue de dessus

A. Porte du réfrigerateur B. Panneau de portes pleine grandeur C. Garniture latérale

D. Support de grille E. Armoire adjacente

Support de grille - vue de côté

A. Porte du réfrigerateur B. Panneau de porte pleine grandeur

C. Garniture latérale D. Support de grille

Important :

Les installations avec panneau de porte pleine grandeur nécessitant un dégagement minimum de 1/8 po (3,2 mm) au-dessus du réfrigérateur. Cet espace ne devrait pas être bloqué, notamment par d'éventuels soffites. Les modèles peuvent être installés en utilisant l'option 1, 2 ou 3.

Option 1 - Ouverture vers le plafond

Option 2 - Avant décoratif cadre de meuble uniquement

Option 3 - Soffite fermé

Preparation du SITE dimensions du panneau

MODELE AVEC CONGÉLATEUR SUPERPOSE

Poids maximum du panneau: 46 lb (20,9 kg)

Légende Modèle Dimension
A 36 po	35
B 36 po	59
C 36 po	20

MODELES DE REFRIGERATEUR AVEC CONGELATEUR EN BAS ET PORTE À DOUBLE BATTANT

Poids maximum du panneau : 34 lb (15,5 kg)

Légende Modèle Dimension
A	36 po	17 3/4 po (45,09 cm)
B 59		1/3 po (150,2 cm)
C 20		1/2 po (52,07 cm)
D 35		3/4 po (90,61 cm)
A	42 po	20 3/4 po (52,71 cm)
B 59		1/4 po (150,2 cm)
C 20		1/2 po (52,07 cm)
D 41		3/4 po (105,85 cm)

MODELES COTE A COTE

Poids maximum du panneau: 48 lb (21,7 kg)

Légende Modèle Dimension
A	42 po(205,7 cm)	173/4po (45,14 cm)
B 23		3/4po (60,38 cm)
C 81 po
A	48 po(205,7 cm)	201/4po (51,49 cm)
B 27		1/4po (69,27 cm)
C 81 po

Risque de basculement

Le réfrigerateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculant secondaire pour assurer la stabilité du produit.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

Important :

Pour toutes les installations de panneaux de porte pleine grandeur, le panneau antibasculement secondaire doit être installé avant le panneau de porte. - Ce panneau antibasculement doit être fixé sur le côté droit de l'ouverture dans l'armoire selon les dimensions indiquées dans l'illustration.

REMARQUE: Le panneau antibasculement est requis, il s'ajoute au panneau antibasculement du mur arrière (pour les installations avec ouverture vers le plafond) décrit dans les instructions d'installation incluses avec ce réfrigerateur. Fixer le panneau antibasculement secondaire pour que la surface du bas du panneau antibasculement secondaire soit à 75% po (191,77 cm) du plancher (côté droit).

• Les panneaux antibasculement principaux pour les installations avec ouverture vers le plafond sont fixés à 84 po (213,36 cm) du plancher (côté arrière). Pendant l'installation d'un panneau, soulever le réfrigerateur jusqu'à ce que le haut du réfrigerateur soit en contact avec le bas du panneau antibasculement secondaire.

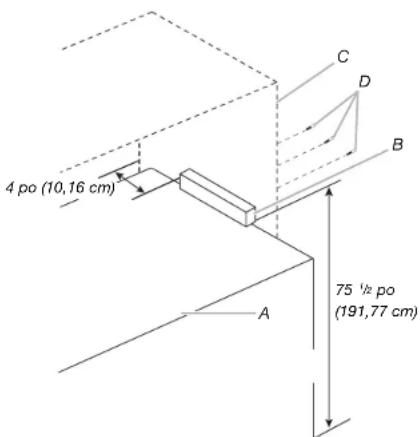

Installation du panneau antibasculement secondaire

1. Marque l'emplacement des montants sur le mur de l'armoire de droite.
2. Fixer de façon sécuritaire un panneau de 2 po x 4 po x 12 po (5 cm x 10 cm x 30,4 cm) à l'armoire de droite en utilisant des vis à bois. Utiliser 3 vis à bois no 8 x 2 po (5,08 cm) ou plus longues.

Remarque:

Il est recommandé de visser les vis à bois à partir de la paroi de l'armoire vers le panneau antibasculement secondaire comme illustré. Le panneau doit chevaucher de 1 po (2,54 cm) le haut du réfrigerateur. Laisser 4 po (10,16 cm) d'espace à l'arrière comme illustré.

A. Réfrigerateur

B. Panneau antibasculement

secontaire

C. Armoire de cuisine

D. Vis à bois

INSTALLATION

INSTALLER LE SUPPORT DE GRILLE

POUR:

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

REMARQUE: Si le réfrigerateur n'est pas sur roulettes, il est recommandé d'abaisser le produit pour avoir un meilleur accès au haut de l'appareil pendant l'installation du panneau. Pour faciliter l'installation de la grille, il est recommandé de déplacer le produit de l'armoire, mais pas plus de 8 po (20,32 cm).

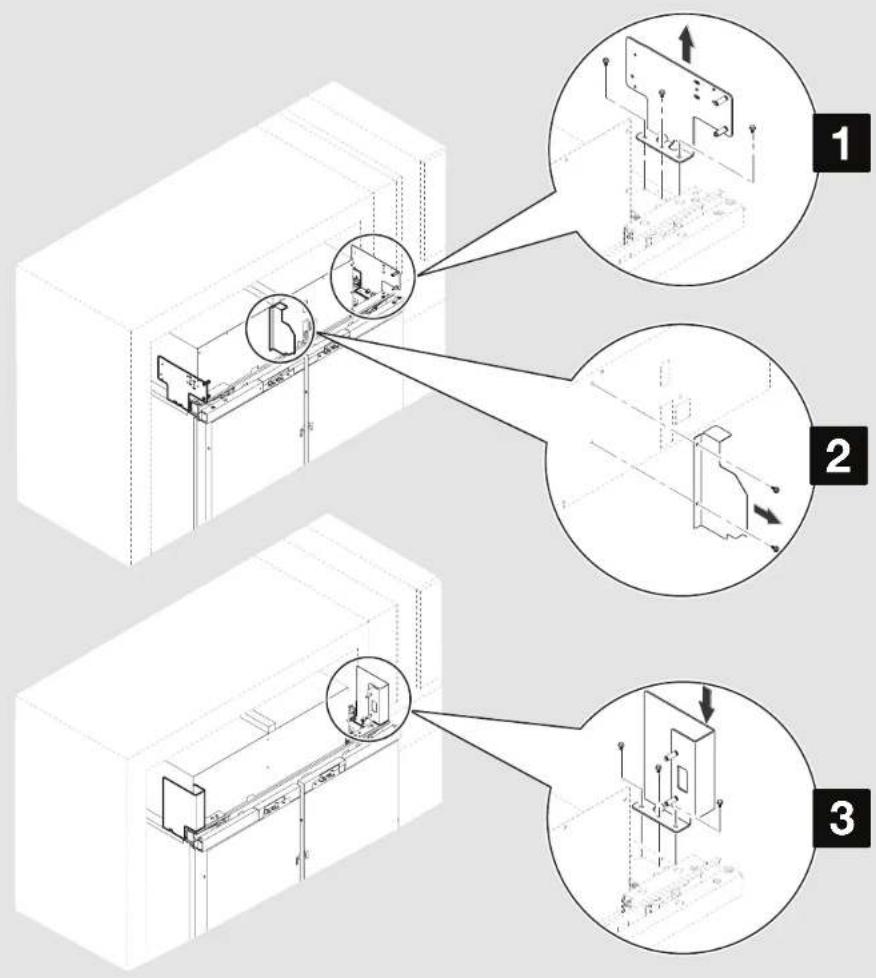

1. Retirer les trois vis fixant chaque plaque de montage au haut du réfrigerateur sur chaque côte. Jeter les plaques de montage, mais conserver les vis pour fixer les deux supports de grille foumis dans cet ensemble.
2. Retirer les deux vis fixant le séparateur d'air au compartiment de l'appareil. Jeter les séparateurs d'air et replacer les vis dans les trous respectifs.
3. Aligner les trois trous de l'assemblage de supports de grille avec les trois trous du côté de l'armoire, comme indiqué. Utiliser les vis retirées à l'étape 1 et fixer le support de grille.
4. Répéter l'étape 3 pour installer l'autre support de grille sur le côté opposé du réfrigerateur.

IMPORTANT: Installer les panneaux de porte pleine grandeur avant d'enlever les deux supports de grille déjà en place peut endommager les panneaux.

Pièces à utiliser :

2 supports de grille

INSTALLATION | 35

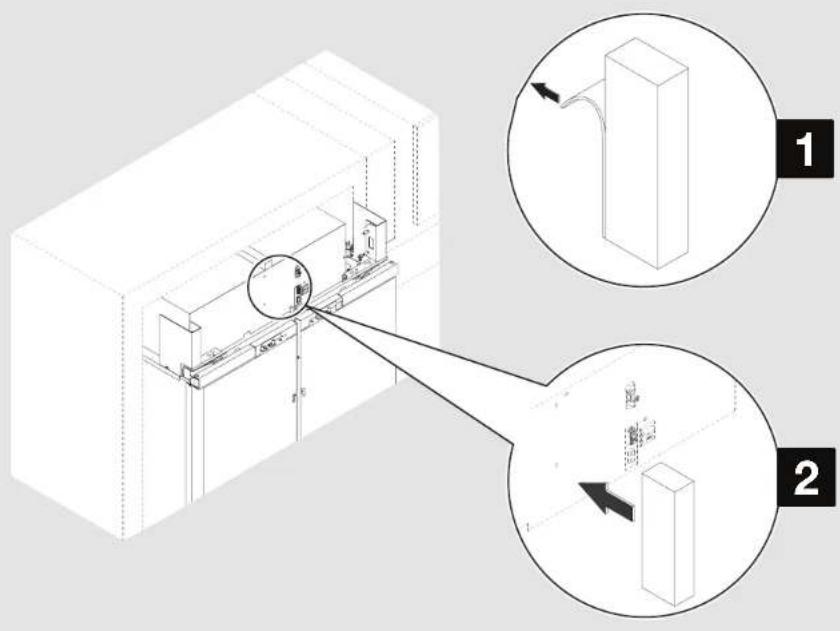

Installation du separateur d'air en MOUSSE

Aliq du

1. Enlever le protecteur en papier du séparateur d'air en mousse pour permettre à nu la pellicule collante.
2. Coller le séparateur d'air en mousse au compartiment de l'appareil où le séparateur d'air en métal était installé en appliquant une pression uniforme.

Pièces à utiliser :
	1 séparateur d'air en mousse

INSTALLATION

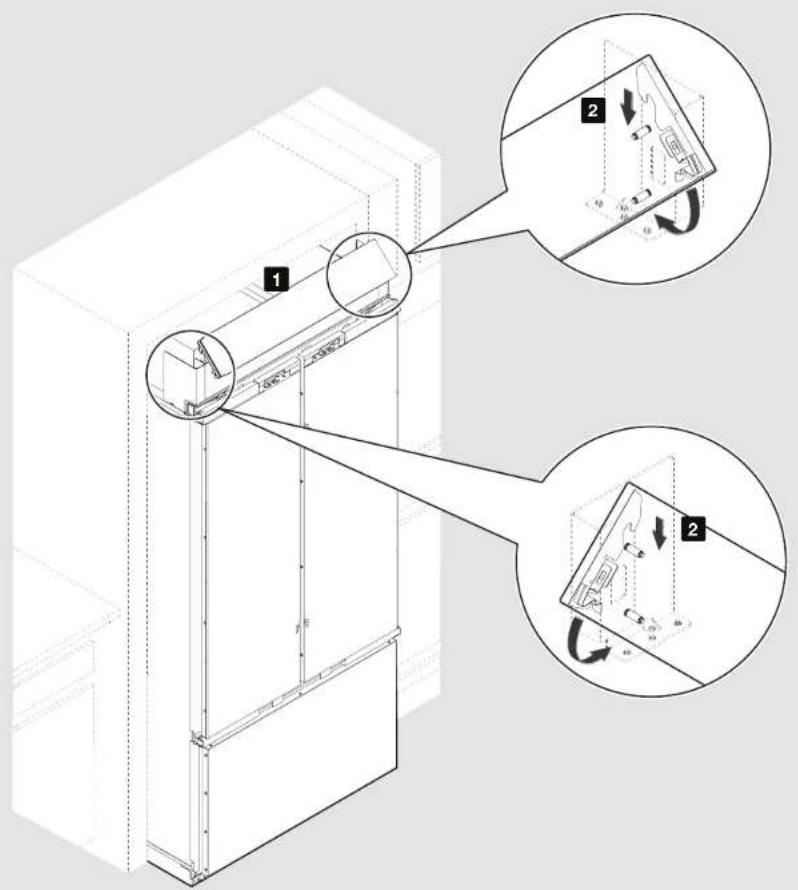

INSTALLATION DU PANNEAU DE GRILLE

1. Positionner le panneau de grille entre les supports de grille situés de chaque côté de l'armoire.
2. Accrocher le haut de la grille sur les rivets-goupilles. Faire tourner vers le bas et pousser le bas du panneau de la grille dans l'appareil jusqu'à ce que le panneau de la grille s'emboite.

REMARQUE: Pour enlever le panneau de la grille, pousser le haut du panneau de la grille vers l'intérieur jusqu'à ce que la partie inférieure se déboite. Faire tourner et soulever le panneau de la grille.

Pièces à utiliser :
	1 panneau de la grille

INSTALLATION

RETIRER LA PELLICULE DES PANNEAUX

Retirer la pellicule couvrant les panneaux de portes/tiroirs.

REMARQUE: Manipuler les panneaux avec attention une fois le film enlevé pour éviter de les endommager ou de les rayer.

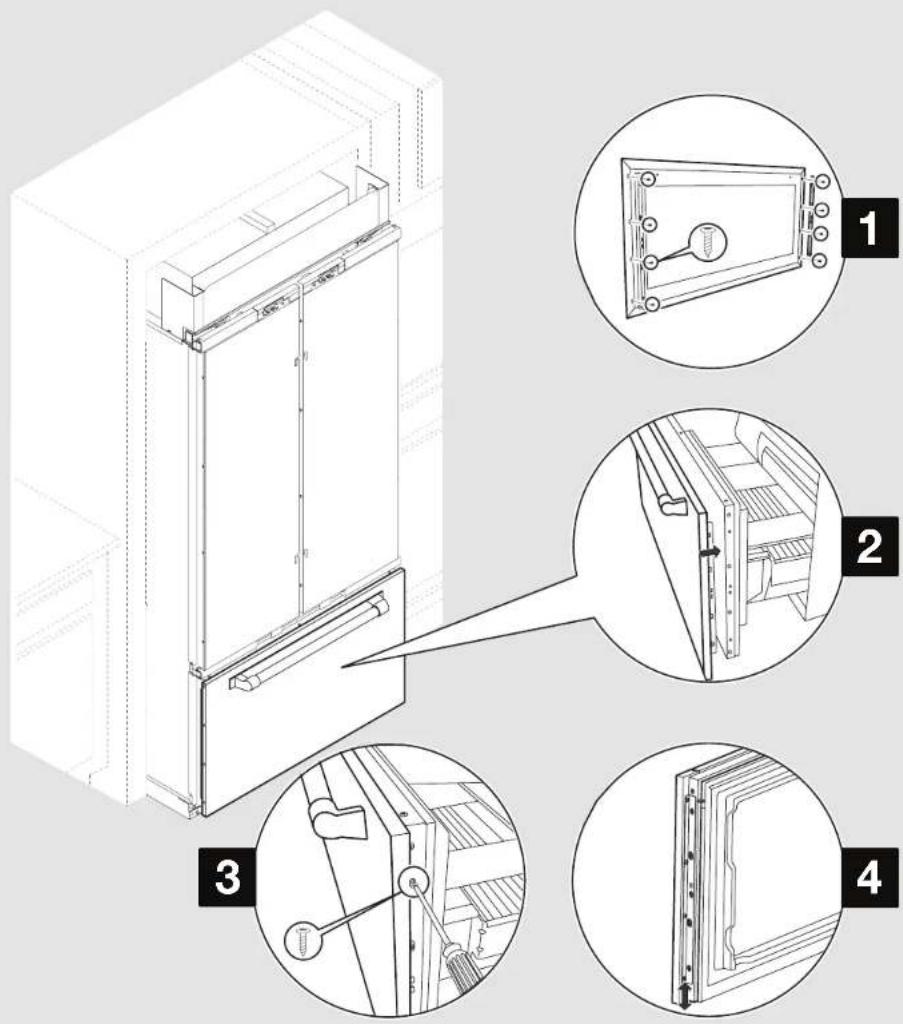

Pour les modeles COTE a COTE - passeer

POUR:

1. Desserrer légèrement les vis de support du panneau du congélateur. REMARQUE: S'assurer que les portes du réfrigérateur sont bien fermées.
2. Glisser le panneau sur le tiroir. Serrer les quatre vis de chaque côté pour fixer le support au panneau du tiroir. 3. À l'aide des vis plates à tête cruciforme, fixer les supports du panneau au tiroir.
3. Pour l'ajustement ultérieur du panneau, ne pas serrer complètement les vis qui maintiennent le support au tiroir.

IMPORTANT: Une fois l'installation de tous les panneaux terminée, vérifier l'alignement. Le panneau du tiroir peut être monté ou descendu pour rectifier l'alignement. Ne serrer entièrement les vis qu'une fois les panneaux parfaitement alignés.

PIECES autiliser:

6 vis cruciformes

INSTALLATION

INSTALLATION DES PANNEAUX DE PORTE

Risque de basculement

Le réfrigerateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculant secondaire pour assurer la stabilité du produit.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

Remarque:

S'assurer que le panneau antibasculement secondaire est installé avant d'ouvrir la porte. Consulter la section "INSTALLATION DU PANNEAU ANTIBASCULEMENT SECONDAIRE" pour installer le panneau antibasculement secondaire.

Pour l'installation du panneau, il est recommandé de sortir le produit de l'armoire, mais pas plus de 8 po (20,32 cm). Soulever le réfrigerateur jusqu'à ce que le haut du réfrigerateur touche le bas du panneau antibasculement secondaire.

N'ouvrir qu'une porte à la fois.

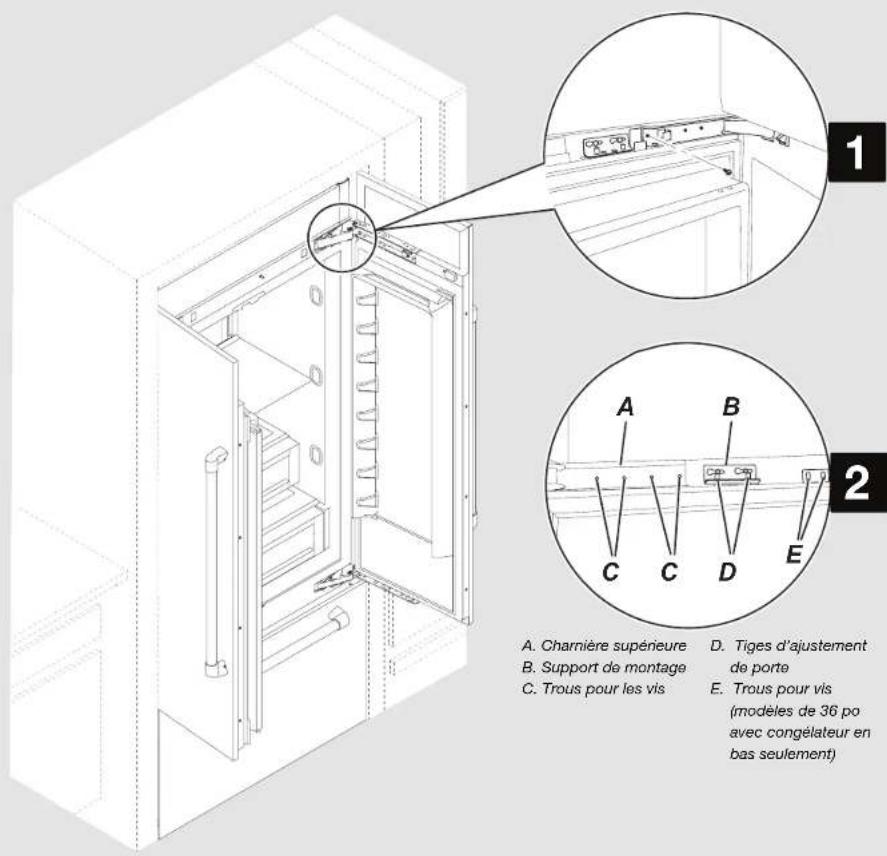

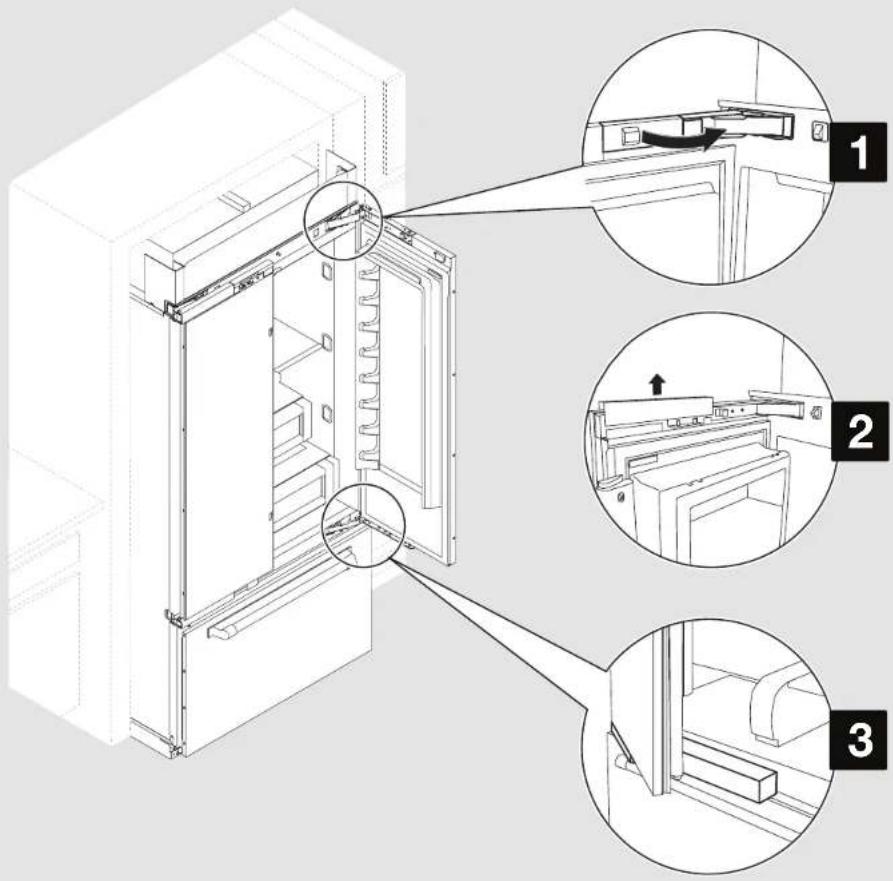

1. Ouvrir les portes et enlever les couvercles de charnière.

REMARQUE: Les modèles avec porte à double battant et congélation en bas possèdent un couvercle de charnière inférieur qui doit aussi être enlevé.

1. Retirer les caches de tiges d'ajustement de la porte pour exposer les tiges d'ajustement.
2. Utiliser l'emballage en mousse pour maintenir la porte ouverte pendant l'installation du panneau.

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer les panneaux.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

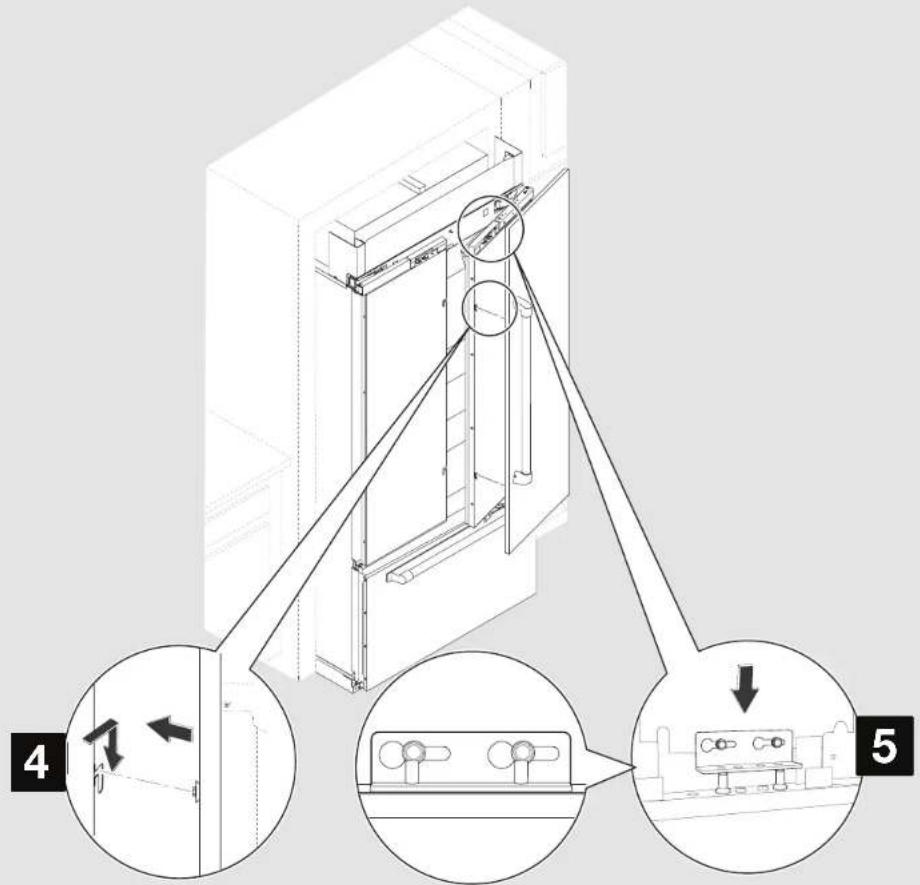

1. Aligner les deux rondelles à épaulement à l'arrêt du panneau de porte avec les fentes en "J" sur le côté de la porte du réfrigerateur.
2. Glisser simultanément le panneau sur la porte et abaisser le support du panneau sur les tiges d'ajustement situées en haut de la porte.

Remarque:

Pour les modèles avec porte à double battant et côte à côte, répéter les étapes 2 à 5 pour installer le deuxième panneau de porte. - Avec avoir bien installé les panneaux, abaisser le réfrigerateur sur les roulettes.

INSTALLATION

DéPLACEMENT DU RÉFRIGÉRATEUR À L'EMPLACEMENT FINAL

42 INSTALLATION A. Boulon d'ajustement B. Boulon d'ajustement de l'aplomb (arrière) de l'aplomb (avant)

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Pousser doucement le réfrigerateur à son emplacement dans l'armoire pour que les panneaux soient en appui sur tous les côtés avec les armoires adjacentes.
2. Utiliser un tournevis à douille de 5/16 po pour faire tourner les écrous d'ajustement de l'aplomb dans le sens horaire et soulever le réfrigerateur. Ajuster les écrous d'ajustement de l'aplomb jusqu'à ce que le haut du réfrigerateur touche le bas du panneau antibasculément secondaire.

IMPORTANT: Une fois la hauteur ajustée, s'assurer que le réfrigerateur est parfaitement d'aplomb à l'horizontal. S'assurer aussi que les panneaux sont en affleurement avec les armoires latérales.

Ajuster l'ouverture de la porte

1. Si l'ouverture standard de la porte est trop large, ajuster la goupille de butée de porte pour obtenir un débouché maximal de la porte. Insérer la goupille de butée de porte dans la charnière supérieure, au trou indiqué. À l'aide d'une clé hexagonale de 5/32 po, serrer la goupille de butée de la porte.

Pièces à utiliser :
	Goupille de butée (au besoin)

POUR LES MODELES COTE A COTE - PASSEER

CETTE ETAPE

1. L'espace entre le panneau et les armoires adjacentes doit être de 1/8 po (3,2 mm). Utiliser la cale d'installation pour mesurer les espaces.

Ajuster le panneau de réfrigérateur

1. Desserrer légèrement les vis du support de panneau pour permettre au panneau de bouger de gauche à droite.
2. Ajuster les panneaux pour obtenir un espace de 1/8 po entre les panneaux et les armoires adjacentes. Pour les modèles avec porte double et congélateur en bas, aligner les bords extérieurs du panneau du réfrigerateur avec les bords extérieurs du panneau du congélateur des deux côtés. Pour les modèles côté à côté, aligner les panneaux du réfrigerateur et du congélateur avec les armoires latérales.

REMARQUE: Ajuster le panneau, pas la porte, si des ajustements sont nécessaires pour l'alignment ou l'espacement. 3. Serrer les vis de support de panneau.

INSTALLATION

AJUSTER LE PANNEAU DE RÉFRIGÉRATEUR (SUITE)

1. Utiliser une clé hexagonale de 5/32 po pour élever ou abaisser les tiges d'ajustement afin de monter ou descendre le panneau de porte.
2. L'espace entre le panneau et le bas du soffite doit être de 1/8 po (3,2 mm).

FIXER les panneaux

1. À l'aide des vis à tête hexagonale fendue, fixer les charnières supérieure et inférieure aux panneaux de porte. Bien serrer toutes les vis du panneau de porte. REMARQUE: Ne pas trop serrer les vis pour ne pas endommager le panneau.
2. Modèle des 36 po avec congélateur en bas - Utiliser les vis à tête hexagonale pour fixer le panneau au support de porte supplémentaire.

Pièces à utiliser :
	Vis à tête hexagonale fendue (au besoin)

Installation FIXER les panneaux (suite)

48 INSTALLATION

1. Utiliser les vis à tête cruciforme pour fixer le panneau à la porte, sur le côté charnières.
2. À l'aide des vis à tête hexagonale fendue, fixer le panneau, situé en bas des portes, aux suppaneux.

Pièces à utiliser :
	Vis à+tête cruciforme (au besoin)
	Vis à+tête hexagonale fendue (au besoin)

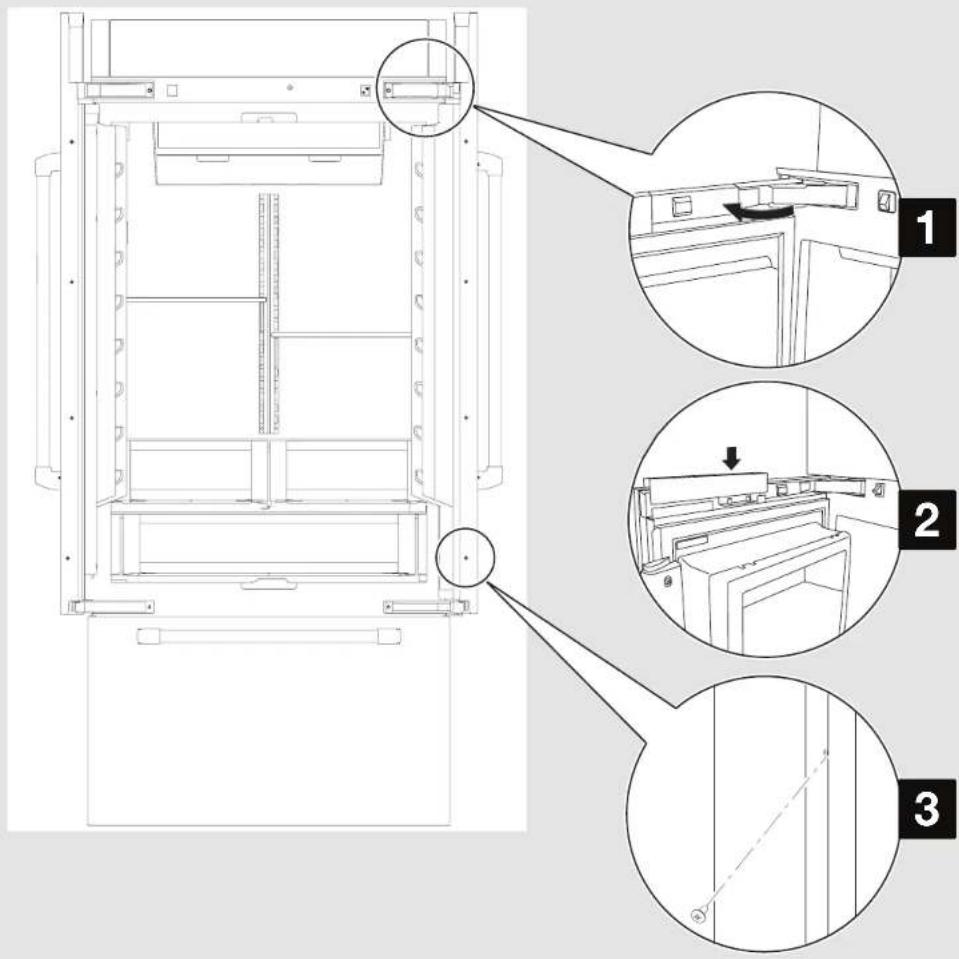

Installation terminer l'installation

1. Replacer les couvre-charnières.
2. Emboiter les caches des tiges d'ajustement.
3. Au moyen des vis à tête cruciforme, fixer les garnitures côte poignées (fournies avec le réfrigerateur) aux portes.

Pièces à utiliser :
	Vis à tête cruciforme (au besoin)

NOTES:

W1117224C

Utilisé sous licence au Canada. Tous droits réservés.

06/18
