KL7800THX - Haut-parleur KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de haut-parleur	Haut-parleur encastrable
Configuration	2 voies
Réponse en fréquence	80 Hz - 20 kHz
Impédance	8 Ohms
Puissance nominale	100 Watts
Dimensions	Haut-parleur de 8 pouces
Installation	Facile à installer dans des murs ou des plafonds
Maintenance	Nettoyage régulier de la grille et vérification des connexions
Sécurité	Utiliser uniquement avec des amplificateurs compatibles
Garantie	Vérifiez auprès du revendeur pour les conditions de garantie

FOIRE AUX QUESTIONS - KL7800THX KLIPSCH

Comment puis-je connecter mon KLIPSCH KL7800THX à mon système audio ?

Pour connecter votre KLIPSCH KL7800THX, utilisez des câbles audio de qualité pour relier les bornes de sortie de votre amplificateur aux entrées du haut-parleur. Assurez-vous de respecter la polarité des connexions (positif et négatif).

Quel type d'amplificateur est recommandé pour le KLIPSCH KL7800THX ?

Il est recommandé d'utiliser un amplificateur avec une puissance de sortie de 100 à 400 watts par canal pour assurer une performance optimale du KLIPSCH KL7800THX.

Comment installer le KLIPSCH KL7800THX dans un mur ?

Pour installer le KLIPSCH KL7800THX dans un mur, assurez-vous de suivre les instructions d'installation fournies. Utilisez les gabarits fournis pour découper l'ouverture dans le mur et fixez le haut-parleur avec les supports appropriés.

Le KLIPSCH KL7800THX est-il compatible avec un système home cinéma ?

Oui, le KLIPSCH KL7800THX est compatible avec les systèmes home cinéma. Il peut être utilisé comme haut-parleur principal ou comme haut-parleur surround pour améliorer l'expérience audio.

Comment régler la qualité sonore du KLIPSCH KL7800THX ?

Pour régler la qualité sonore, utilisez les réglages de votre amplificateur ou récepteur audio. Vous pouvez ajuster les niveaux de basses, d’aigus et le volume général pour personnaliser votre expérience d'écoute.

Que faire si le KLIPSCH KL7800THX ne fonctionne pas ?

Si le KLIPSCH KL7800THX ne fonctionne pas, vérifiez d'abord les connexions des câbles, assurez-vous que l'amplificateur est allumé et fonctionne correctement. Testez également avec un autre appareil audio pour exclure un problème de source.

Comment nettoyer le KLIPSCH KL7800THX ?

Pour nettoyer le KLIPSCH KL7800THX, utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager les finitions du haut-parleur.

Quelle est la garantie du KLIPSCH KL7800THX ?

Le KLIPSCH KL7800THX est généralement fourni avec une garantie limitée de 5 ans. Veuillez consulter le manuel d'utilisation ou contacter le support Klipsch pour les détails spécifiques à votre achat.

MODE D'EMPLOI KL7800THX KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les averissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet apparéil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. NE PAS installer à proximate de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégaugeant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée à une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie nerette pas dans la prise de courant, demander à un électricien de replacer cette prise d'un type ancien.
10. PROTEGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrase, en particulier pres des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. UTILISER UNIQUÉMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommende par le fabricant ou vendu

avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.

1. DEBRANCHER cet appeareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
2. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, apparéil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet apparéil.

Ce symbole indique qu'une tension dangereuse presenta- tant un risque d'electrocution est presente dans l'appareil.

Pour réduire les risques d'incendie et d'électrocution, ne pas exposer ce produit à la pluie ni à l'humidité. Ne pas exposer ce produit à des égouttements ou des éclaboussures, et veiller à ce qu'aucun recipient rempli de liquide, tel qu'un vase de fleurs, ne soit posé dessus.

Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.

AVERTISSEMENT : Les tensions presents dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Ces nouvelles enceintes architecturales Klipsch THX Ultra2 ont ete estudiees pour offrir un son d'excellente qualite tout en restant discrétes ou qu'elles soient installes.

L'enceinte KL-7800-THX a ete concue pour etre utilisee comme enceinte de canal gauche, central ou croit, ou bien la ou une enceinte unipolaire est requise, comme pour les canaux ambiophoniques arrriere des configurations Ultra2. Cela donne une enceinte encastrée produisant une expression de puissance dans toute application.

L'enceinte KS-7800-THX compte un système de pavillons (brevet en instance), constitué de deux haut-parleurs d'aignus à pavillon Tractrix® superposés. Elle a été spécialement conçue pour une utilisation en enceinte ambiophonique de cinéma-maison. Il en résultat une enceinte encastrable créant des champs acoustiques ambiants enveloppants et des effets ambiophoniques spécifique localisés grâce à l'utilisation de la technologie ambiophonique à large dispersion brevetée WDST™ (Wide Dispersion Surround Technology) de Klipsch. L'alignement précis des deux haut-parleurs d'aignus à pavillon Tractrix à directivité contrôle, orientés à l'opposer l'un de l'autre, permet d'obtenir un schéma de dispersion exceptionnellement large pour un modele encastré.

Outillage minimum nécessaire pour l'installation

Tournevis cruciforme n^ 2

Pince à dénuder

Niveau à bulle

Detecteur de poteaux d'ossature murale

Scie

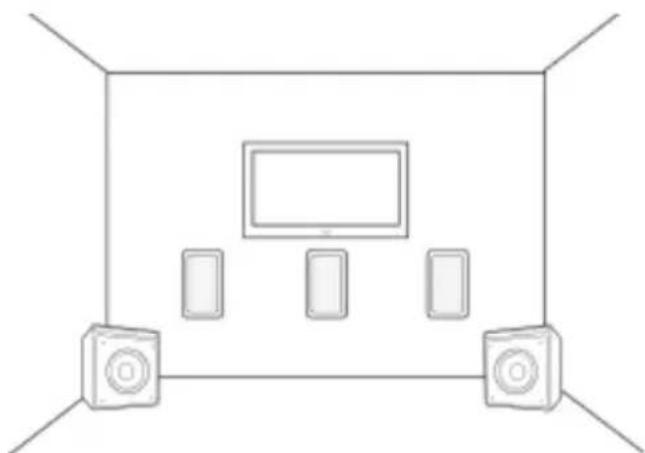

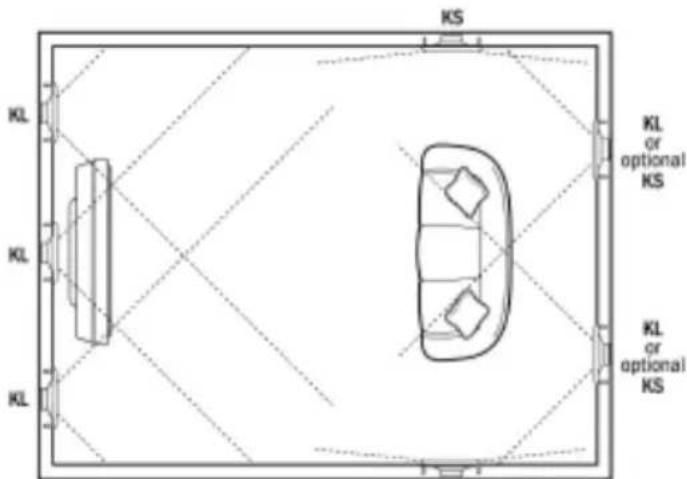

Montage encastré des enceintes (voir les figures 1 et 2)

Conçues pour tout montage standard mural, les enceintes murales encastrables Klipsch THX Ultra 2 ont été étudiées pour offrir des années de bon fonctionnement. L'épaissur de la cloison sèche ou d'une autre surface de montage doit être d'au moins 13 millimétres.

Pour obtenir les méilleures performances, installez les enceintes KL-7800-THX à égale distance de part et d'autre de l'écran video. Dans une utilisation d'enceinte de canal central, placez l'enceinte le plus pres possible de l'écran.

Figure 1

Dans la mesure du possible, installez les enceintes KS-7800-THX de chaque cote et à égale distance de la position d'écoute. Vous pouvez aussi obtenir de bons résultats en les installerant derrière la position d'écoute.

Figure 2

Les systèmes ambiophoniques THX Ultra2 7.1 utilisen un canal arrêté ambiophonique en plus des enceintes ambiophoniques laterales traditionnelles. Pour la configuration d'un tel système, il est conseilé demettre des enceintes KL-7800 aux emplacements ambiophoniques arrêté.

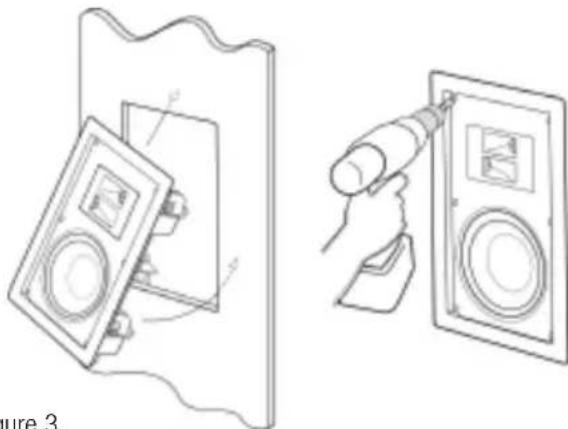

Installation des enceintes (pour une construction neuve, passer à l'objet 3)

1. Découpez dans le mur une ouverture de la taille voulue à l'aide du gabarit fourni. En l'absence de gabarit, utilisez les dimensions de découpe indiquées sur le site Klipsch www.klipsch.com. Ces dimensions sont des valeurs minimales. Si une précision suffisante de la découpe ne peut pas être obtenue, ajoutez 6 mm à chaque dimension. Veillez à ne pas couper le câblage ou la tuyauterie déjà en place. Évitez de dégrader les coupe-feu entre poteaux d'ossature murale.

2. Faites passer les fils de l'enceinte (calibre 18 minimum) par les ouvertures. Respectez tous les codes du bâtiment en vigueur dans votre région.

3. Raccordez chaque cable à son enceinte en vous aidant du marquage de couleur ou des repères de chaque fil pour respecter la polarité.

4. Insérez l'enceinte dans l'ouverture et fixez-la en serrant les six vis cruciformes (voir l'illustration). Les six griffes du chassin pivotent et leur serrage permet de maintainir ensemble le mur et le chassin. Si vous utilisez un tournevis electrique pour le serrage des vis, choisissez une faible valeur de couple afin de ne pas endommager l'enceinte (vois la figure 3).

Figure 3

1. Vous pouvez à présent peindre la grille avant de la fixer à l'enceinte. Les enceintes et grilles Klipsch ont été conçues pour être compatibles avec la plupart des types de peintures. Avant de peindre le cadre de l'enceinte, protégez l'écran acoustique et les haut-parleurs à l'aide de l'écran protecteur transparent. Évitez l'accumulation excessive de peinture dans les ouvertures des grilles. Avant de peindre, retirez le tissu de la surface interne de la grille en le decollant soignement, puis remettez-le en place lorsque la peinture de la grille est sèche.

2. Appuyez sur la grille pour la mesure en place.

GARANTIE (ETATS-UNIS ET CANADA UNIQUEMENT)

La garantie ci-dessous n'est valide que pour la vente aux particuliers aux États-Unis et au Canada.

KLIPSCH, L.L.C. (« KLIPSCH ») garantit ce produit contre tout vice de matériaux et de fabrication (sous réserve des termes établis cédessous) pendant une période de cinq ans à partir de la date d'achat. Pendant la période de garantie, KLIPSCH réparera ou remplaçaera (selon son besoin) ce produit ou toute piece défectueuse (à l'exception des composants électroniques et des amplificateurs). Pour les produits contenant des composants électroniques ou des amplificateurs, la garantie sur ces pieces est d'une durée de deux ans à compter de la date d'achat.

Pour oblirer une réparation sous garantie, adresse-vous au détaillant agréé KLIPSCH qui vous a vendu ce produit. Si ce détaillant n'est pas équipé pour effectuer la réparation de votre produit KLIPSCH, celui-ci peut être returné à KLIPSCH, en port payé, pour être réparé. Veuillez téléphoner à KLIPSCH au 1-800-KLIPSCH pour connaître les instructions.

Ce produit doit être expédié dans son emballage d'origine ou dans un emballage assurant un niveau de protection identique.

Une preuve d'achat telle qu'une facture ou un reçu, attestant que le produit est toujours couvert par la garantie d'un an, doit être presentée ou incluse pour que la garantie puisse s'appliquer.

Cette garantie est nulle dans les cas suivants : (a) le numero de série apposse en usine a ete modifie ou retire de ce produit ; (b) ce produit n'a pas ete achete apres d'un detaillant agreé KLIPSCH. Pour vérifier que voitre produit a ete achete apres d'un detaillant agreé KLIPSCH et que son numero de série n'a pas ete modifie, téléphonez au 1-800-KLIPSCH.

Cette garantie ne couvre que l'acheteur initial et se termine automatiquement avant expiration si ce produit est vendu ou cédé à un tiers.

Cette garantie ne couvre pas les dommages esthetiques ou les dégats resultant d'une utilisation abusive, d'un cas de force majeure, d'un accident, d'une utilisation commerciale ou de la modification de ce produit ou de l'un de ses composants. Cette garantie ne couvre pas les dégats resultant d'une utilisation, d'un entretien ou d'une installation incorrecte, ou d'une tentative de réparation par quiconque autre que KLIPSCH ou un détaillant KLIPSCH autorisé par KLIPSCH à effectuer une réparation sous garantie. Toute réparation non autorisée annule la presente garantie. Cette garantie ne couvre pas les produits vendus EN L'ÉTAT.

LE SEUL RECOURS DU CLIENT EST LA RÉPARATION OU LE RÉPARATION SELON LES TERMES DE CETTE GARANTIE. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE DIRECT OU INDIRECT RÉSULTANT DU NON RESPECT DE TOUTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE À CE PRODUIT. À L'EXCEPTION DES CAS OU LA LÉGISLATION L'INTERDIT, CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE OU D'ADEQUATION À UN USAGE PARTICULARIER.

Certaines juridictions ne permettent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects. Il est donc possible que dans certains cas, les exclusions ci-dessus ne s'appliquent pas. Cette garantie vous confère des droits spécifiques, et vous pouvez également bénéficier d'autres droits variant suivant la juridiction.

GARANTIE DANS LES PAYS AUTRES QUE LES ETATS-UNIS ET LE CANADA

Si ce produit est vendu dans des pays autres que les États-Unis et le Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour bénéficier de toute intervention sous garantie applicable, contactez le vendeur auprès duquel le produit a été acheté ou le distributeur ayant fourni le produit.
