Thin P 90 X - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Thin P 90 X ELICA au format PDF.
| Marque | ELICA |
| Modèle | Thin P 90 X |
| Type de produit | Hotte aspirante |
| Largeur | 90 cm |
| Alimentation électrique | 230-240 V ~ 50 Hz (voir plaque signalétique) |
| Puissance moteur | Non spécifiée (estimation : 200-300 W) |
| Débit d'air maximum | Non spécifié (estimation : 600-800 m³/h) |
| Niveau sonore maximum | Non spécifié (estimation : 65-70 dB(A)) |
| Éclairage | LED intégré |
| Nombre de vitesses | 3 + 2 vitesses Boost (BOOST1 30 min, BOOST2 7 min) |
| Type de filtre à graisse | Filtre métallique lavable au lave-vaisselle |
| Type de filtre à charbon | Filtre à charbon actif (optionnel pour version recyclage) |
| Fonctionnement | Version aspirante (évacuation extérieure) ou recyclage (filtre charbon) |
| Distance minimale de sécurité | 50 cm (cuisinière électrique), 65 cm (gaz ou mixte) |
| Entretien | Nettoyage mensuel filtre à graisse ; filtre à charbon tous les 2 mois |
| Indicateur de saturation | Voyants LED pour filtre à graisse et charbon (réinitialisable) |
| Raccordement évacuation | Diamètre bride : non spécifié (estimation 150-160 mm) |
| Matériau | Non spécifié (estimation : acier inoxydable ou verre trempé) |
| Poids | Non spécifié (estimation : 15-25 kg) |
| Normes de conformité | EN/IEC 60335, EN/IEC 61591, EN 55014, etc. |
FOIRE AUX QUESTIONS - Thin P 90 X ELICA
Questions des utilisateurs sur Thin P 90 X ELICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice Thin P 90 X - ELICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Thin P 90 X de la marque ELICA.
MODE D'EMPLOI Thin P 90 X ELICA

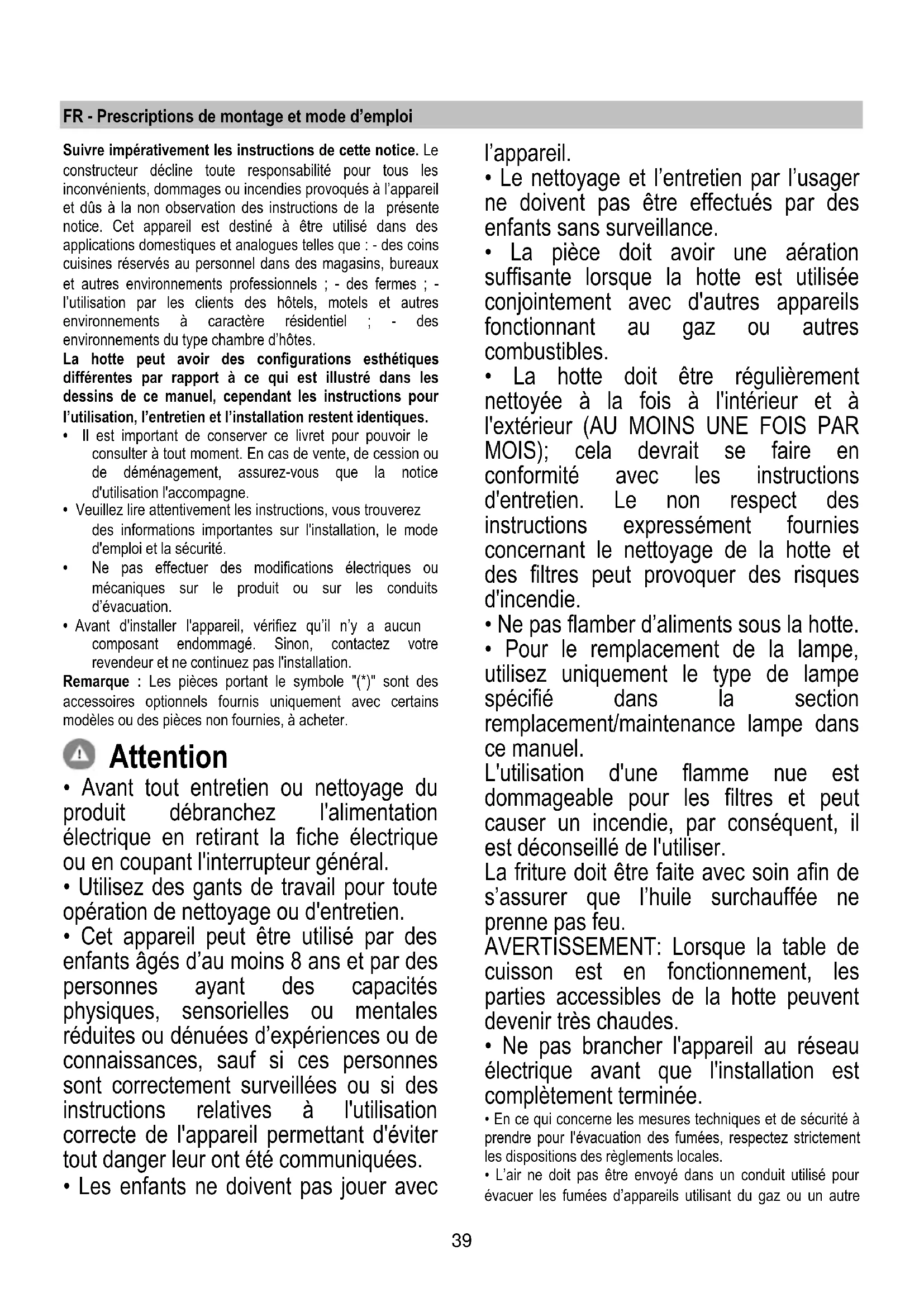

Prescriptions de montage et mode d'emploi
Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels; - des fermes; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - des environnements du type chambre d'hôtes.
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
- Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
- Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
- Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
- Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.
Remarque : Les pièces portant le symbole "*" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.
Attention
- Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
- Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
- Les enfants ne doivent pas jouer avec
L'appareil.
- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
- La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
- La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
- Ne pas flamber d'aliments sous la hotte. - Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.
L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser.
La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.
AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
- Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.
- En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.
- L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre
combustible.
- Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
- N'utilisez jamais la hotte sans la grille montée correctement!
- La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
- Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
- Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
- En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.
Attention!
- Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
- Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil conçu, testé et fabriqué conformément aux normes suivantes :
- Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233.
- Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une
utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.
Tout signe distinctif, différence de couleur et déformation superficielle n'est pas un défaut mais une caractéristique du bois, matériau noble, naturel et vivant ayant tendance à changer au fil du temps. Ceci rend chaque produit unique et non répétitif.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.
Version aspirante
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
Attention!
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude: 90°). Éviter les variations excessives de section du tuyau.
Version filtrante
L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.
Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.
Installation
La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention!
Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement. La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.
Avant de commencer l'installation:
• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation choisie. - Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(sont) remonté(s) uniquement si l'on veut utiliser la hotte en version recyclage. - Vérifier qu'à l'intérieur de la hotte il n'y ait pas d'autre matériel fourni (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.
Appareil excessivement lourd ; la manutention et l'installation de la hotte doivent être effectuées par deux personnes ou plus.
Fonctionnement
T1. Touche éclairage ON/OFF T2. Touche Réduction vitesse d'aspiration / Arrêt moteur L1. Led de signalisation vitesse activée T3. Touche Allumage moteur / Augmentation vitesse d'aspiration T4. Touche « BOOST » – vitesse intensive -
T1 : touche éclairage on/off
Pour allumer ou éteindre l'éclairage
T2 : touche réduction vitesse / arrêt moteur
permet de réduire la puissance d'aspiration, jusqu'à l'arrêt de la hotte.
maintenir la touche appuyée pour éteindre directement la hotte.

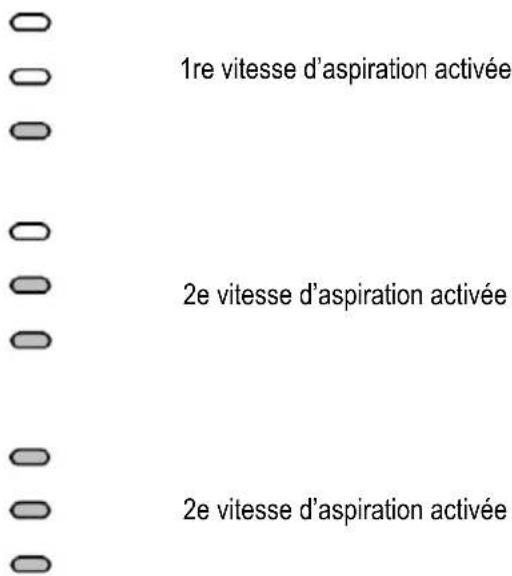

L1 : led de signalisation vitesse activée
Les LEDs centrales s'éclairent en fonction de la vitesse d'aspiration activée/utilisée
T3 : touche réduction vitesse
permet d'allumer la hotte permet de réduire la puissance d'aspiration.
T4 : Touche « BOOST » – vitesse intensive - appuyer sur T4 pour activer la vitesse d'aspiration intensive « BOOST 1 », programmée pendant 30 minutes. Cette programmation prolongée a été conçue pour garantir un délai utile pour les cuissons à haut contenu de fumée.
Remarque : après 30 minutes, la hotte repassera à la vitesse d'aspiration précédemment programmée.
Appuyer sur T4 pour activer la vitesse d'aspiration intensive « BOOST 2 », programmée pendant 7 minutes
Remarque : après 10 minutes, la hotte repassera à la vitesse d'aspiration précédemment programmée ***
Remarque : en appuyant encore une fois sur T4, au cours des 7 minutes, la hotte repasse à la vitesse d'aspiration précédemment programmée ***
avec les fonctions « BOOST1 » et « BOOST2 » activées, en appuyant sur :
on repasse à la vitesse d'aspiration précédemment programmée
on repasse à la 3e vitesse d'aspiration
La vitesse d'aspiration précédente est signalée par le biais des LED de signalisation L1.
- Si la vitesse intensive a été programmée directement sur la hotte éteinte, le moteur s'éteint.
Durant l'utilisation des fonctions « BOOST », le symbole T4
clignote :
(« BOOST 1 » : voyant blanc - « BOOST 2 » : voyant bleu)
Voyants de saturation des filtres
La hotte signale, à intervalles réguliers, l'obligation d'effectuer l'entretien des filtres.
LED (L1) clignotante (tous les voyants clignotent en même temps) : effectuer l'entretien du filtre à graisse.
LED (L1) éclairée en mode alterné (les voyants s'éclairent les uns après les autres) : effectuer l'entretien du filtre au charbon actif
Remarque : Le signal de saturation des filtres s'affiche au cours des 10 premières secondes après l'allumage de la hotte, les voyants de saturation doivent être réinitialisés entre temps.
Réinitialiser voyants saturation filtres :
Pression prolongée de la touche LED (L1), elle s'allume et s'éteint (en fonction du type de filtre à réinitialiser, les voyants clignotent en
même temps ou s'éclairent les uns après les autres ; un signal sonore se déclenche pour confirmer l'exécution de la réinitialisation.
Activation voyant de saturation des filtres
Remarque : cette opération doit être effectuée quand la hotte est éteinte.
Filtre à graisse
Ce voyant est généralement activé
1re pression prolongée des touches + et — si l'indicateur est activé, la touche + s'éclaire appuyer sur la touche —, pour le désactiver si l'indicateur est désactivé, la touche — s'éclaire appuyer sur la touche +, pour l'activer
- Filtre au charbon actif
Ce voyant est généralement désactivé.
2e pression prolongée des touches + et — si l'indicateur est activé, la touche + s'éclaire appuyer sur la touche —, pour le désactiver si l'indicateur est activé, la touche — s'éclaire appuyer sur la touche +, pour le désactiver
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!
Filtre anti-gras
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage)
Retient les odeurs désagréables de cuisson.
Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.
Remplacement des lampes
La hotte est dotée d'un système d'éclairage basé sur la technologie LED. Les LEDs garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.
Pour le remplacement, s'adresser au service d'assistance technique.
