Type de produit	Serrure électronique à cylindre
Marque	Burg Wächter
Modèle	ENTRYpro 7100 CYLINDER
Alimentation	Piles (non incluses, type non spécifié)
Épaisseur de porte maximale	118 mm (mesurée à partir de la vis de fixation)
Réglage de la longueur	Par encoches espacées de 2,85 mm
Compatibilité porte	Porte avec cylindre profil européen
Médias d'ouverture	Clavier PINCODE, clavier FINGERPRINT, smartphone/App (vendus séparément)
Administration	Code administrateur et code QR inclus
Programmation	Via clavier correspondant ou logiciel optionnel secuENTRY
Montage	Sans perçage ni câble, ajustement par vis de fixation
Entretien	Ne pas lubrifier la serrure ; remplacer les piles si nécessaire
Sécurité	Code administrateur et code QR protégés ; perte rend la reprogrammation impossible
Garantie	Selon conditions du fabricant (non détaillées)

FOIRE AUX QUESTIONS - ENTRYpro 7100 CYLINDER Burg Wächter

Comment installer le cylindre ENTRYpro 7100 ?

Estimez l'épaisseur de la porte, retirez le bouton extérieur, ajustez le bouton intérieur sur les encoches (intervalles de 2,85 mm), insérez le cylindre de l'intérieur vers l'extérieur, serrez la vis de fixation, puis glissez le bouton intérieur et fixez-le avec la vis sans tête en laissant au moins 1 mm d'écart avec la ferrure.

Comment remplacer les piles ?

Le mode d'emploi mentionne le remplacement des piles mais sans préciser le type ni l'emplacement. Ouvrez le compartiment piles (généralement situé sur le bouton intérieur) et insérez des piles neuves en respectant la polarité.

Que faire en cas de perte du code administrateur ou du code QR ?

La perte du code administrateur et/ou du code QR rend impossible toute nouvelle programmation ou utilisation des fonctions d'administrateur. Conservez-les soigneusement, éventuellement en les scannant et en les stockant électroniquement.

Quels médias d'ouverture sont compatibles avec ce cylindre ?

Les médias d'ouverture compatibles sont le clavier PINCODE, le clavier FINGERPRINT et l'application smartphone. Ils sont vendus séparément.

Comment adapter le cylindre à l'épaisseur de ma porte ?

Le cylindre dispose d'un système d'enclenchement avec encoches espacées de 2,85 mm. Retirez le bouton extérieur, faites glisser le bouton intérieur sur les encoches pour obtenir la longueur souhaitée jusqu'à 118 mm (mesuré depuis la vis de fixation). Utilisez des adaptateurs si nécessaire.

Peut-on utiliser l'application smartphone sans acheter le clavier ?

Non, le clavier (PINCODE ou FINGERPRINT) est nécessaire pour enregistrer les utilisateurs. L'application smartphone ne peut être utilisée qu'avec le clavier correspondant.

Que signifie le code QR fourni avec le cylindre ?

Le code QR est nécessaire pour l'enregistrement du clavier et pour l'intégration dans un organigramme via le logiciel optionnel secuENTRY. Il doit être conservé avec le code administrateur.

Comment nettoyer le cylindre ?

Évitez tout lubrifiant. Nettoyez l'extérieur avec un chiffon doux et sec. Si nécessaire, utilisez un nettoyant non abrasif. Ne pas introduire de liquide dans le mécanisme.

La serrure est-elle compatible avec toutes les portes ?

Le cylindre est adapté aux portes préparées pour un cylindre à profil européen, d'une épaisseur maximale de 118 mm (mesurée depuis la vis de fixation). Il convient aussi bien aux nouvelles installations qu'aux rénovations.

Que faire si le bouton intérieur est retiré complètement de l'axe ?

Ne retirez jamais le bouton intérieur complètement de l'axe, car cela peut détruire l'électronique. La vis sans tête doit rester dans le bouton pour servir de protection.

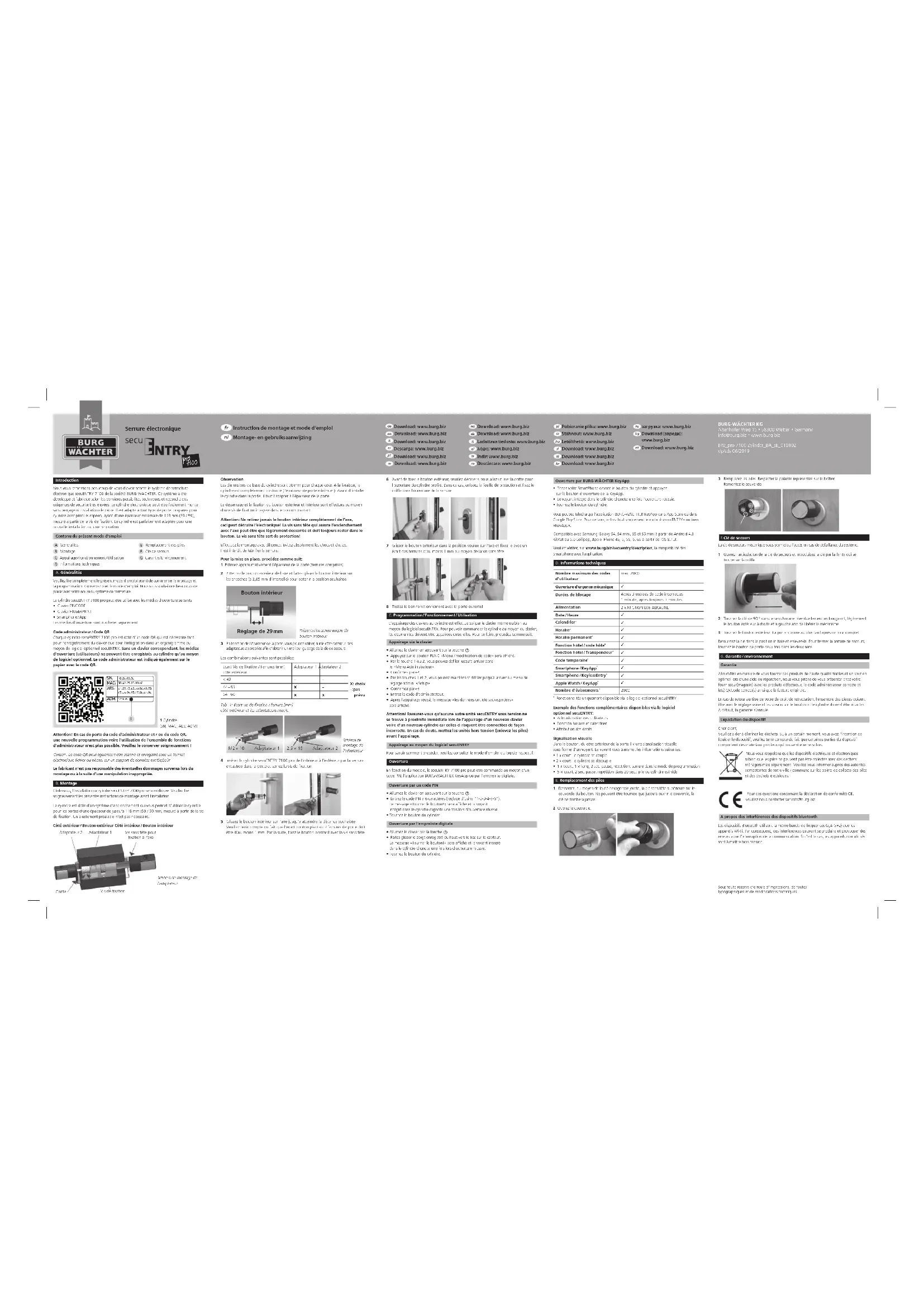

MODE D'EMPLOI ENTRYpro 7100 CYLINDER Burg Wächter

Serrure électronique

secu

ENTRY

Nous vous remercions beaucoup de vous être d'avoir acheté le système de fermeture électronique secu. ENTRY 7100 de la société BURG-WÄCHTER. Ce système a été développé et fabriqué selon les dernières possibilités techniques et répond à des exigences de sécurité très élevées. Le cylindre électronique peut être facilement monté sans perçage ni installation de câble. Il est adapté à tout type de porte, préparée pour cylindre avec profil européen, ayant une épaisseur maximale de 118 mm (59 / 59), mesuré à partir de la vis de fixation. Le cylindre est parfaitement adapté pour une nouvelle installation ou une rénovation.

Contenu du présent mode d'emploi

⑦ 61-6 little

Remplacement des piles

© Annessage/Fonctionnement

G Garantie/Environnement

D Information

A. généralités

Veuillez lire complètement le présent mode d'emploi avant de commencer le montage et la programmation. Conservez bien le mode d'emploi. Nous vous souhaitons beaucoup de plaisir avec votre nouveau système de fermeture.

Le cylindre secuENTRY 7100 pro peut être utilisé avec les médias d'ouverture suivants:

- Clavier PINCODE

- Clavier FINGERPRIN

- Smartphone/App

Les médias d'ouverture sont à acheter séparément.

Code administrateur/Code QR

Chaque cylindre secuENTRY 7100 pro est doté d'un code QR qui est nécessaire tant pour l'enregistrement du clavier que pour l'intégration dans un organigramme au moyen de logiciel optionnel secuENTRY. Sans un clavier correspondant, les médias d'ouverture (utilisateurs) ne peuvent être enregistrés au cylindre qu'au moyen de logiciel optionnel. Le code administrateur est indiqué également sur le papier avec le code QR.

1 Cylindre (KN: MAG: AEG: ADM)

Attention! En cas de perte du code d'administrateur et / ou du code QR, une nouvelle programmation voire l'utilisation de l'ensemble des fonctions d'administrateur n'est plus possible. Veuillez le conserver soigneusement !

Conseil : Le code QR peut également être scanné et enregistré sous un format électronique (fichier ou photo), sur un support de données protégé.

Le fabricant n'est pas responsable des éventuels dommages survenus lors du montage ou à la suite d'une manipulation inappropriée.

B. montage

Ci-dessous, l'installation du cylindre secuENTRY 7100 pro sera expliquée. Veuillez lire soigneusement les présentes instructions de montage avant l'installation.

Le cylindre est doté d'un système d'enclenchement qui vous permet d'utiliser le cylindre pour les portes d'une épaisseur de jusqu'à 118 mm (59 / 59 mm, mesuré à partir de la vis de fixation). Un ajustement préalable n'est pas nécessaire.

Côté extérieur / Bouton extérieur Côté intérieur / Bouton intérieur

Les dimensions de base du cylindre sont, soit m Haiti pour d'abque corte. À la fin, le cylindre est complètement contracté (l'épaisseur de porte minimum). Avant d'installer le cylindre dans la porte, il faut l'adapter à l'épaisseur de la porte.

Le desserrage et la fixation du bouton extérieur et intérieur sont effectués au moyen d'une vis de fixation intégrée dans le bouton pivotant.

Attention: Ne retirez jamais le bouton intérieur complètement de l'axe.

ceci peut détruire l'électronique! La vis sans tête qui assure l'enclenchement avec l'axe peut être légèrement desserrée et doit toujours rester dans le

Bouton: La vis sans tête sert de protection!

Effectuez le montage avec diligence. Évitez absolument les chocs et chutes.

Il est interdit de lubrifier la serrure.

Pour la mise en place, procédez comme suit:

1 Estimez approximativement l'épaisseur de la porte (ferrures comprises)

2 Retirez le bouton extérieur de l'axe et faites glisser le bouton intérieur sur

les encoches (à 2,85 mm d'intervalle) pour obtenir la position souhaitée.

3 En fonction de l'épaisseur de la porte, vous pouvez utiliser, sur le côté extérieur, des

adaptateurs appropriés afin d'obert III un meilleur guidage de la cré de secours.

Les combinaisons suivantes sont possibles

Fiche Vis de fixation / Espaces (mm) Adantateurs 1 Adantateurs 2

côté extérieur

≤ 43

12

54=1

Tab. 1: Écart vis de fixation / fente (mr

côté extérieur et les adaptateurs requis.

4 Insérez le cylindre secuENTRY 7100 pro de l'intérieur à l'extérieur par la serrure encastrée dans la porte et serrez la vis de fixation.

5 Glissez le bouton intérieur sur l'axe jusqu'à atteindre la distance souhaitée. Veuillez tenir compte du fait que l'écart bouton pivotant / ferrures de porte doit être d'au moins 1 mm. Par la suite, fixez le bouton pivotant avec la vis sans tête.

(1)

pt p
