Caractéristiques techniques	Alimentation : 15V, 3A
Utilisation	Idéal pour les projets électroniques, l'alimentation des circuits et les tests de composants.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. Nettoyer les contacts pour éviter la corrosion.
Sécurité	Utiliser dans un environnement sec. Ne pas surcharger l'appareil. Respecter les instructions de sécurité fournies.
Informations générales	Appareil compact, facile à transporter. Compatible avec divers accessoires pour une utilisation polyvalente.

FOIRE AUX QUESTIONS - SPS1536WN VOLTCRAFT

Comment mettre sous tension le VOLTCRAFT SPS1536WN ?

Pour mettre sous tension le VOLTCRAFT SPS1536WN, branchez l'appareil à une source d'alimentation appropriée et appuyez sur le bouton d'alimentation situé sur le panneau avant.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Si l'affichage ne s'allume toujours pas, vérifiez le fusible interne.

Comment régler la tension de sortie ?

Utilisez les boutons de réglage de tension sur le panneau avant pour ajuster la tension de sortie à la valeur souhaitée.

Que faire si la tension de sortie est instable ?

Assurez-vous que la charge connectée à l'appareil est appropriée et ne dépasse pas la capacité nominale. Si le problème persiste, vérifiez les connexions et l'état des câbles.

Comment réinitialiser le VOLTCRAFT SPS1536WN ?

Pour réinitialiser l'appareil, éteignez-le, débranchez-le de l'alimentation pendant quelques secondes, puis rebranchez-le et rallumez-le.

Y a-t-il des précautions de sécurité à prendre lors de l'utilisation de cet appareil ?

Oui, assurez-vous de ne pas dépasser les spécifications de tension et de courant, évitez tout contact avec des surfaces humides et ne manipulez pas l'appareil avec des mains mouillées.

Comment effectuer un dépannage en cas de surchauffe ?

Si l'appareil surchauffe, éteignez-le immédiatement et laissez-le refroidir. Vérifiez si les aérations ne sont pas obstruées et assurez-vous que l'appareil est utilisé dans un environnement bien ventilé.

Où trouver le manuel d'utilisation du VOLTCRAFT SPS1536WN ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de VOLTCRAFT ou demandé auprès du service client.

Comment contacter le service client pour des problèmes non résolus ?

Vous pouvez contacter le service client de VOLTCRAFT par téléphone ou par e-mail, les coordonnées sont disponibles sur leur site web.

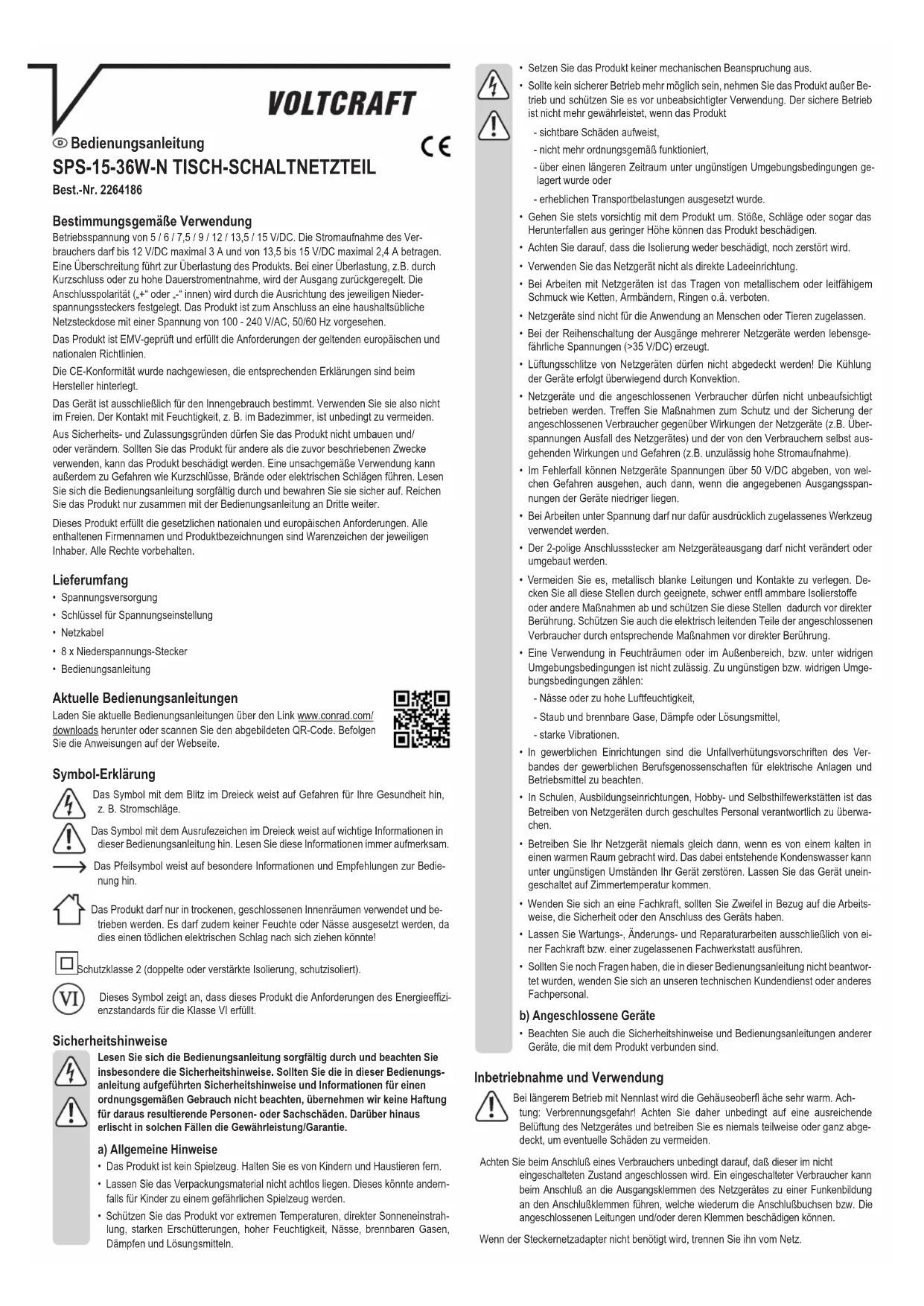

MODE D'EMPLOI SPS1536WN VOLTCRAFT

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l’utili- ser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit : - est visiblement endommagé, - ne fonctionne plus correctement, - a été stocké pendant une période prolongée dans des conditions défavorables ou - a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

• Prenez soin à ce que l’isolation ne soit ni endommagée ni détruite.

• L’alimentation ne peut pas être utilisée comme chargeur direct.

• Lors du maniement d’alimentations, il n’est pas autorisé de porter des bijoux du genre chaînettes, bracelets ou bagues en métal ou autre matériau conducteur.

• Une alimentation n’est pas faite pour être utilisée ni sur une personne ni sur un animal.

• Lors du branchement en série des sorties de plusieurs alimentations, des tensions dangereuses au toucher (> 35 V/DC) sont générées.

• Ne pas couvrir les fentes d’aération d’une alimentation ! Le refroidissement des appareils se fait principalement par convection.

• Ne pas laisser les alimentations et les récepteurs qui y sont branchés fonctionner sans surveillance. Prenez des mesures de sécurité et de protection des appa- reils branchés contre les effets que pourrait engendrer l’alimentation (par ex. sur- charge, panne) et contre les effets engendrés par un défaut de l’appareil branché (par ex. consommation de courant excessive).

• En cas de défaut, il se pourrait que l’alimentation engendre une tension continue de 50 V/DC qui s’avèrerait dangereuse, et cela même si la tension de sortie indi- quée était normalement moins élevée.

• Les travaux sous tension ne doivent être effectués qu’avec des outils appropriés et homologués.

• Il est interdit de modi er/transformer la che de branchement 2 pôles à la sortie de l’alimentation.

• Evitez impérativement la pose de ls et contacts métalliques dénudés. Couvrez de telles installations avec des matériaux appropriés, isolants, difcilement inam- mables ou prenez d’autres mesures de protection an d’empêcher un contact direct. Les parties électriquement conductrices des récepteurs connectés doivent également être protégées contre un contact direct par des mesures appropriées.

• Une utilisation dans des pièces d’eau ou en extérieur ou dans des conditions contraires n’est pas autorisée. Les conditions ambiantes défavorables sont les suivantes : - que l’appareil fonctionne mouillé ou dans une humidité de l’air très élevée, - de la poussière ou des gaz, vapeurs ou solutions in ammables, - de fortes vibrations.

• Dans les locaux professionnels, il faut respecter les règlements pour la prévention des accidents émis par les associations professionnelles exerçant dans le do- maine des installations électriques et de l‘outillage industriel.

• Dans les écoles, les centres de formation professionnelle, les ateliers pour han- dicapés ou dans les ateliers d‘amateurs, l‘utilisation d’une alimentation doit être responsabilisée par du personnel quali é.

• N’allumez jamais l’alimentation tout de suite quand elle vient d’être miss d’une pièce froide dans une pièce chaude. L‘eau de condensation qui en résulte pourrait dans des conditions défavorables détruire l‘appareil. Laissez donc l‘appareil éteint prendre la température ambiante avant de le mettre en service.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.

• L’entretien, les modications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.

• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d’utilisation, contactez notre service de support technique ou un autre technicien spécialisé. b) Appareils connectés

• Respectez également les informations concernant la sécurité et le mode d’emploi pour les autres appareils connectés à ce produit. Fonctionnement Pendant une utilisation de longue durée avec une charge nominale, la surface du boîtier s’échauffe beaucoup. Attention ! Risques de brûlures ! Prenez soin à ce que l’alimentation soit suf samment aérée et ne la faites jamais fonctionner partielle- ment ou complètement couvert pour éviter d’éventuels endommagements. Faites attention à ce que le récepteur que vous branchez à l’alimentation soit vrai- ment éteint. Un récepteur allumé peut provoquer des étincelles aux bornes de bran- chement, ce qui pourrait conduire à un endommagement ou même à la destruction des ls de branchement et/ou des bornes. Quand l’adaptateur secteur n’est pas utilisé, débranchez-le du secteur. Mode d’emploi SPS-15-36W-N BLOC A DECOUPAGE DE TABLE N° de commande 2264186 Utilisation prévue Ce produit a été conçu pour connecter et faire fonctionner des charges à basse tension connectées avec une tension de fonctionnement de 5 / 6 / 7,5 / 9 / 12 / 13,5 / 15 V/DC. La consommation en courant de la charge connectée ne doit pas dépasser un maximum de 3 A jusqu’à 12 V/DC et un maximum de 2,4 A entre 13,5 et 15 V/DC. Si cette tension est dépassée, le produit peut surcharger. En cas de surcharge, par ex. suite à un court-circuit ou du fait d’une consommation continue en courant trop élevée, la sortie est automatiquement baissée. La polarité de la connexion (+ ou – à l’intérieur) est déterminée par la direction de la prise basse tension utilisée. Le produit a été conçu pour une connexion à une prise secteur standard d’une tension de 100 - 240 V/AC, 50/60 Hz. Ce produit respecte les conditions européennes et nationales relatives à la compatibilité électromagnétique (CEM). Cette conformité a été vériée, et les déclarations et documents en rapport ont été déposés chez le fabricant. Il est uniquement destiné à une utilisation à l’intérieur. Ne l'utilisez pas à l’extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances. Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modication du produit est interdite. Toute utilisation à des ns autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les ins- tructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu’avec son mode d’emploi. Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés. Contenu de l’emballage

• Alimentation en énergie

• Cordon d’alimentation

• 8 x prises basse tension

• Mode d’emploi Mode d’emploi actualisé Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions gurant sur le site Web. Explication des symboles Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé, par ex. en raison d’une décharge électrique. Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informa- tions importantes présentes dans ce mode d’emploi. Veuillez lire ces informations attentivement. Le symbole de la èche indique des informations spéciques et des conseils spéciaux pour le fonctionnement. Ce produit doit être utilisé uniquement dans des endroits fermés, secs et en intérieur. Il ne doit pas être humide ni mouillé, car cela pourrait provoquer un choc électrique mortel ! Classe de protection 2 (isolation double ou renforcée, isolation de protection). Ce symbole indique que ce produit répond aux exigences de la norme de performance énergétique pour la classe VI. Consignes de sécurité Lisez attentivement le mode d’emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dom- mages corporels ou matériels résultant du non-respect des consignes de sé- curité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l’annulation de la garantie. a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériau d’emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.• Connecter la prise basse tension du cordon d‘alimentation au support correspondant du bloc d’alimentation.

• Branchez la che secteur sur une prise de courant standard.

• La DEL rouge sur le bloc d’alimentation s’allume et indique que le bloc d’alimentation est prêt à être utilisé. Ne tournez en aucun cas le commutateur de sélection de tension pendant le fonc- tionnement. D’un côté, vous pourriez endommager l’appareil branché (radio, bala- deur ou autre) et d’un autre côté, vous pourriez détruire les contacts de commande par des étincelles de rupture. Pour le réglage, n’utilisez pas d’outils mais unique- ment la clé de réglage jointe. Veillez lors du réglage à ce que la èche indique exactement le marquage de tension correspondant.

• Régler la tension de sortie requise à l’aide du commutateur de sélection de tension au dos de l’appareil en utilisant le commutateur de réglage de la tension. La tension de sortie est réglable de 5 V/DC (DC = “courant continu”) à 15 V/DC, ce qui permet différentes utilisations. La consommation en courant du récepteur connecté ne doit pas dépasser 5 V/DC à 12 V/DC max. 3000 mA (= 3 A). Ce qui représente, dans une plage de 13,5 V/DC à 15 V/DC max. 2400 mA (= 2,4 A).

• Puis sélectionner l’une des huit prises basse tension adaptée à la charge que vous souhaitez connecter. Notice Fiche Diamètre extérieur Diamètre intérieur A 2,5 mm prise B 3,5 mm prise D 5 mm 2,1 mm G 5,5 mm 2,5 mm H 3,5 mm 1,35 mm

4 mm 1,7 mm N 5,5 mm 1,5 mm S 2,35 mm 0,75 mm Un marquage éché se trouve sur la borne de connexion à l’extrémité du câble de raccordement. Ces marquages échés sont des deux côtés sur les ches basse tension livrées avec. Chaque marquage éché correspond à une polarité. Suivant la connexion avec la borne de connexion, il s’ensuit le schéma suivant: intérieur + / extérieur - intérieur - / extérieur + L’extrémité avant des ches jack est considérée « intérieure ».

• Brancher alors la prise basse tension dans le support du connecteur situé à l’extrémité du câble de sortie, en veillant à respecter la polarité correcte.

• Connecter la prise basse tension à la charge connectée avant d’allumer la charge connectée.

• Eteindre la charge connectée avant de la déconnecter du bloc d’alimentation. Entretien et nettoyage

• Déconnecter l’appareil de la prise secteur et de la charge connectée avant de commencer à le nettoyer.

• A part le nettoyage occasionnel de la surface du boîtier, l’alimentation ne nécessite prati- quement aucun entretien. Contrôlez de temps en temps le bon état des isolations.

• N’utilisez pas de produits de nettoyage abrasifs, d’alcool à friction ou autre produit chimique ; ceux-ci risqueraient d’abîmer le boîtier et de causer des dysfonctionnements.

• Pour le nettoyage, prenez un chiffon propre, sec, non pelucheux et antistatique. N’utilisez jamais de produits contenant du carbone, ni d’essence, d’alcool ou simi- laires. Vous pourriez détériorer la surface de l’appareil. En outre, les vapeurs de ces produits sont mauvaises pour la santé et explosives. N‘utilisez pas non plus d‘outils à arêtes tranchantes, de tournevis ou de brosses métalliques ou similaires. Dépannage En achetant le bloc d'alimentation, vous avez acquis un produit conçu dans les règles de l'art et qui est able. Des problèmes et dysfonctionnements peuvent néanmoins survenir. Nous souhaitons par conséquent vous montrer comment corriger certains défauts vous-même : Respectez scrupuleusement les consignes de sécurité ! Problème Cause Solution L'indicateur de puissance n’est pas allumé. Pas de tension secteur. Vériez le disjoncteur de la prise de courant. Vériez que toutes les prises sont correctement branchées. L'alimentation électrique est surchargée. Débranchez l’appareil et vériez les données techniques. Élimination des déchets Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la n de son cycle de vie. Tout détenteur d'appareils usagés est tenu de les remettre à un service de col- lecte séparé des déchets municipaux non triés. Les utilisateurs naux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte. Les distributeurs d‘équipements électriques et électroniques sont légalement tenus de repren- dre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d‘informations sur notre site Internet) :

• dans les centres de collecte créés par Conrad

• dans les points de collecte des organismes de droit public chargés de l‘élimination des dé- chets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG) L‘utilisateur nal est responsable de l‘effacement des données personnelles sur l‘équipement usagé à mettre au rebut. Veuillez noter que dans les pays autres que l‘Allemagne, d‘autres obligations peuvent s‘appli- quer pour la remise et le recyclage des appareils usagés. Données techniques a) Données conformes au règlement de l’UE 2019/1782 Fabricant Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau Numéro d’enregistrement au registre du commerce HRB 3896 Référence du modèle SPS15-36W-N Tension d’entrée 100 - 240 V/CA Fréquence du CA d’entrée 50/60 Hz Tension de sortie 5,0 / 6,0 / 7,5 / 9,0 / 12,0 / 13,5 / 15,0 V/CC Courant de sortie 3,0 / 2,4 A Puissance de sortie 36,0 W Rendement moyen en mode actif 84,1 % Rendement à faible charge (10 %) 84,6 % Consommation électrique hors charge 0,08 W b) Autres Longueur du câble ........................ 1,8 m chacun Conditions de fonctionnement ...... 0 à +35 ºC, 20 à 85 % HR Conditions de stockage ................ -20 à +50 ºC, 10 à 90 % HR Dimensions (l x h x p) ................... 116 x 32 x 49 mm Poids ............................................. 300 g Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photo- copie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression. Copyright 2022 by Conrad Electronic SE. *2264186_V4_0822_02_dm_m_fr• Stel het product niet aan mechanische spanning bloot.
