RN1201 - Encodeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Capteur de proximité
Technologie	Inductif
Plage de détection	Variable selon le modèle
Tension d'alimentation	10 à 30 V DC
Sortie	PNP/NPN
Température de fonctionnement	-25 °C à 70 °C
Indice de protection	IP67
Dimensions	Standard selon le modèle
Utilisation	Détection d'objets métalliques dans divers environnements industriels
Maintenance	Nettoyage régulier recommandé, vérification des connexions
Sécurité	Respecter les normes électriques en vigueur lors de l'installation
Informations générales	Compatible avec de nombreux systèmes de contrôle industriel

FOIRE AUX QUESTIONS - RN1201 IFM

Qu'est-ce que l'IFM RN1201 ?

L'IFM RN1201 est un dispositif électronique utilisé pour des applications spécifiques dans divers environnements industriels.

Comment installer l'IFM RN1201 ?

Pour installer l'IFM RN1201, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les normes de sécurité et de connexion appropriées.

Quels sont les problèmes courants rencontrés avec l'IFM RN1201 ?

Les problèmes courants incluent des erreurs de connexion, des dysfonctionnements de capteur, et une mauvaise alimentation électrique. Vérifiez les connexions et l'alimentation si vous rencontrez des problèmes.

Comment résoudre un problème de connexion avec l'IFM RN1201 ?

Assurez-vous que tous les câbles sont correctement connectés et inspectez-les pour détecter tout dommage. Essayez de redémarrer l'appareil et vérifiez les paramètres de configuration.

Quelle est la durée de vie de l'IFM RN1201 ?

La durée de vie de l'IFM RN1201 dépend de l'utilisation et des conditions d'environnement. En général, avec un entretien approprié, il peut durer plusieurs années.

Comment obtenir de l'aide technique pour l'IFM RN1201 ?

Pour obtenir de l'aide technique, contactez le support client d'IFM ou consultez la documentation et les ressources en ligne disponibles sur leur site web.

L'IFM RN1201 est-il compatible avec d'autres appareils ?

L'IFM RN1201 est conçu pour être compatible avec plusieurs systèmes et appareils, mais il est recommandé de vérifier les spécifications techniques pour s'assurer de la compatibilité.

Comment effectuer un reset de l'IFM RN1201 ?

Pour effectuer un reset de l'IFM RN1201, trouvez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant quelques secondes. Consultez le manuel pour des instructions spécifiques.

Quelle est la garantie de l'IFM RN1201 ?

L'IFM RN1201 est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le fournisseur. Vérifiez les conditions de garantie fournies lors de l'achat.

MODE D'EMPLOI RN1201 IFM

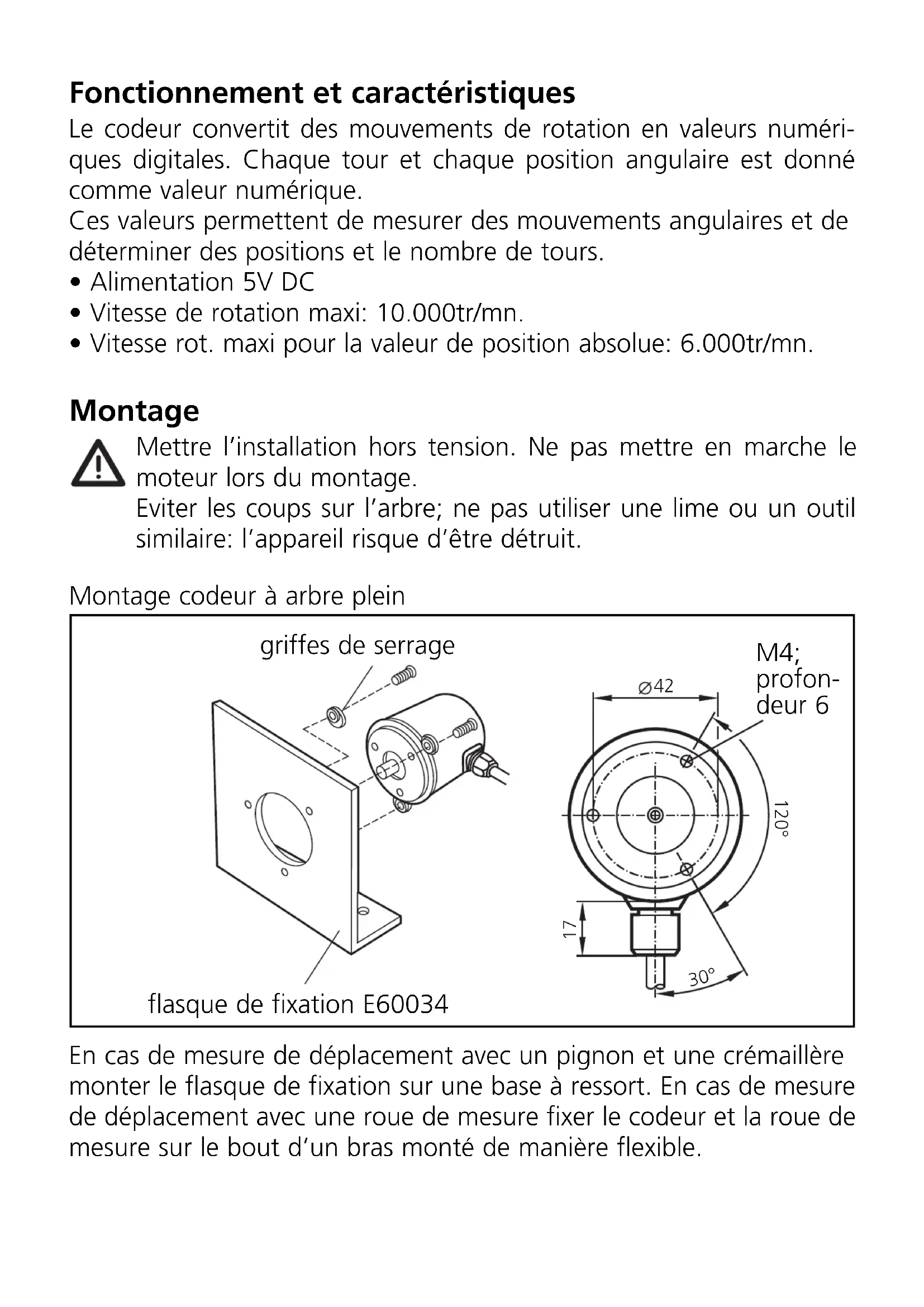

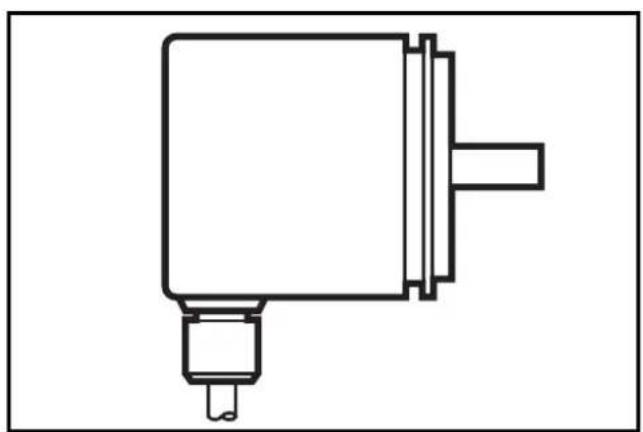

with resistor Z0 = 120Ω phase differenceFonctionnement et caractéristiques Le codeur convertit des mouvements de rotation en valeurs numéri- ques digitales. Chaque tour et chaque position angulaire est donné comme valeur numérique. Ces valeurs permettent de mesurer des mouvements angulaires et de déterminer des positions et le nombre de tours.

• Vitesse rot. maxi pour la valeur de position absolue: 6.000tr/mn. Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Montage codeur à arbre plein En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible.

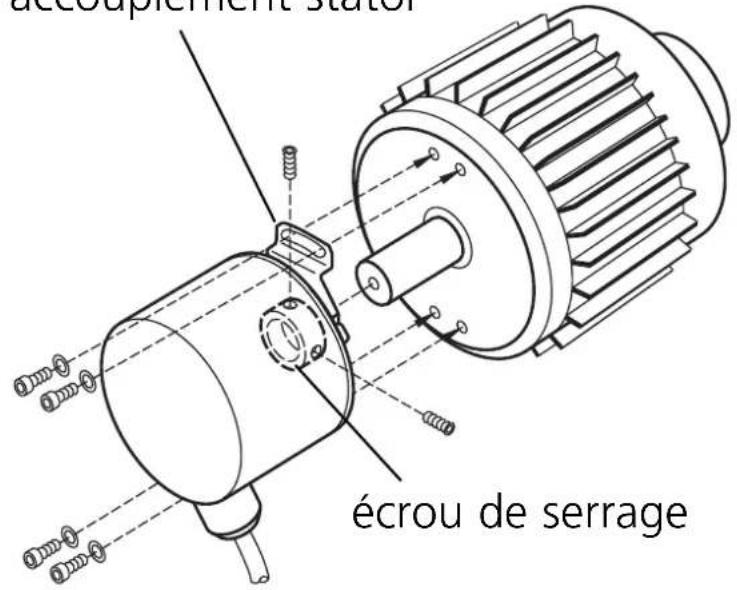

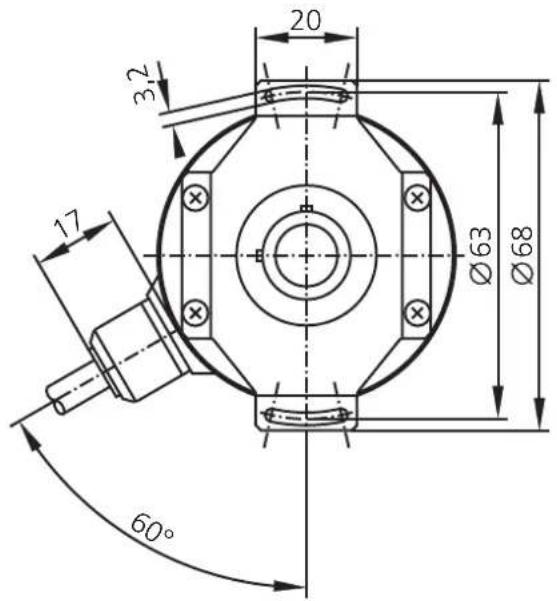

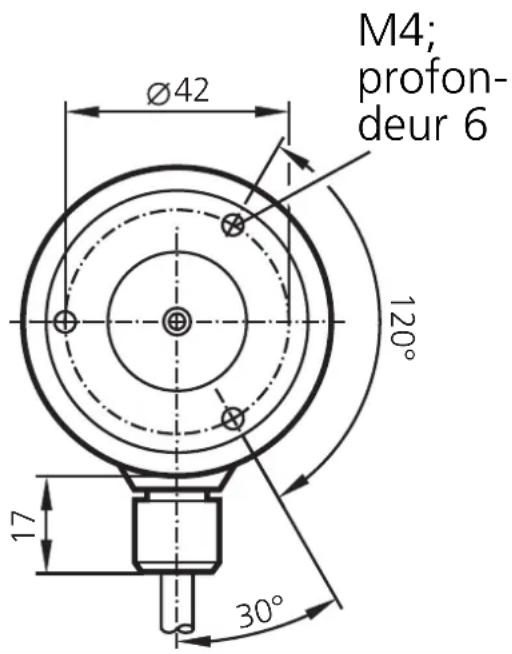

120° 30° griffes de serrage flasque de fixation E60034 M4; profon- deur 6Montage codeur à arbre creux

1. Dévisser l’écrou de serrage sur le codeur.

2. Introduire le codeur dans l’arbre (10mm au minimum; 19mm au

maximum) et fixer l’accouplement stator à l’aide de quatre vis M3.

3. Visser l’écrou de serrage.

Raccordement électrique Mettre l’installation hors tension avant le raccordement / débran- chement du raccordement par câble ou connecteur; raccordement:

3,2 accouplement stator écrou de serrage pin 1

capteur pin 2 noirbleu n.c. pin 3 rouge n.c. pin 4 blanc

capteur pin 5 vert n.c. pin 6 brun n.c. pin 7 brun/ vert

pin 11 blindage boîtier pin 12 bleu/ noir B (+) pin 13 rouge/ noir B (-) pin 14 gris données pin 15 vert/ noir A (+) pin 16 jaune/ noir A (-) pin 17 rose donnéesExtension par câble blindé; longueur maximale 100m; installer séparé- ment des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Entrée des données: signaux compatibles TTL impulsion et impulsion transférés de l’amplifica- teur de ligne selon RS 485 Sortie des données: synchrone série, signaux compatibles TTL données et données Signaux incrémentaux 360° el. 90° el.

période de signaux position zéro de la valeur de position absolue 2 signaux incrémentaux sinusoïdaux A et B B suit A en cas de rotation à droite (vue sur l’arbre) amplitude du signal A et B: 0,8 ... 1,2Vss (crête à crête) avec résistance Z0 = 120Ω déphasage
