RN1201 - Drehgeber IFM - Kostenlose Bedienungsanleitung

Produkttyp	Absoluter Drehgeber
Marke	IFM
Modell	RN1201
Hauptfunktion	Umwandlung von Drehbewegungen in digitale numerische Werte zur Messung von Winkelpositionen und Umdrehungszahlen
Versorgungsspannung	5 V DC
Max. Drehzahl	10.000 U/min
Max. Drehzahl für Absolutwert	6.000 U/min
Montageart	Vollwelle oder Hohlwelle
Wellendurchmesser (Vollwelle)	42 mm (Befestigungsflansch)
Wellendurchmesser (Hohlwelle)	63 mm oder 68 mm
Elektrischer Anschluss	17-poliger Stecker, TTL-Signale, RS 485
Max. Kabellänge	100 m (geschirmtes Kabel)
Betriebstemperatur	Nicht spezifiziert (Schätzung: -10 bis +60 °C)
Schutzart	Nicht spezifiziert (Schätzung: IP65)
Gehäusematerial	Nicht spezifiziert (Schätzung: Edelstahl)
Gewicht	Nicht spezifiziert (Schätzung: 200 g)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; aggressive Lösungsmittel vermeiden
Sicherheit	Anlage vor Montage/Demontage spannungsfrei schalten; Stöße auf die Welle vermeiden
Ersatzteile	Nicht spezifiziert; wenden Sie sich an den IFM-Kundendienst
Allgemeine Informationen	Absolutencoder für Feldbus-Gateways; inkrementelle Signale A/B

Häufig gestellte Fragen - RN1201 IFM

Wie installiere ich den Encoder RN1201 auf einer Vollwelle?

Anlage spannungsfrei schalten. Den Befestigungsflansch (E60034) mit den Spannpratzen auf der Welle befestigen. M4-Schrauben (Einschraubtiefe 6 mm) verwenden. Stoesse auf die Welle vermeiden.

Welche Versorgungsspannung wird benötigt?

Der Encoder benötigt eine Versorgungsspannung von 5 V DC. Die Pins 1 und 9 liefern 5V Sensor bzw. 5V Up.

Wie schließe ich die Kabel des Encoders an?

Ein geschirmtes Kabel mit max. 100 m Laenge verwenden. Die Pins gemaess Schaltplan anschließen: Pin1 (schwarz), Pin2 (blau) usw. Die Schirmung mit Erde verbinden. Beachten Sie die Anleitung fuer die Farbdetails.

Was ist die maximale Drehzahl?

Die maximale Drehzahl betraegt 10.000 U/min. Fuer den Absolutpositionswert ist die Drehzahl auf 6.000 U/min begrenzt.

Was tun, wenn der Encoder kein Signal liefert?

Ueberpruefen Sie die Spannungsversorgung (5V DC). Kontrollieren Sie die Verkabelung und den Schirmungsanschluss. Stellen Sie sicher, dass die Drehzahl die Grenzwerte nicht ueberschreitet. Wenn das Problem weiterhin besteht, wenden Sie sich an den IFM-Support.

Kann ein ungeschirmtes Kabel verwendet werden?

Nein, es muss ein geschirmtes Kabel verwendet werden, um elektromagnetische Stoerungen zu vermeiden. Die maximale Laenge betraegt 100 m.

Wie reinige ich den Encoder RN1201?

Reinigen Sie die Außenseite mit einem trockenen, fusselfreien Tuch. Keine aggressiven Loesungsmittel verwenden. Vermeiden Sie Fluessigkeitskontakt mit den Steckverbindern.

Ist er mit Feldbus-Gateways kompatibel?

Ja, der RN1201 ist fuer Feldbus-Gateways ausgelegt. Er liefert synchrone serielle Digitalsignale (TTL) und inkrementelle A/B-Signale.

Wie hoch ist die Aufloesung des Encoders?

Die genaue Aufloesung ist in der Anleitung nicht angegeben. Fuer IFM-Absolutencoder betraegt sie normalerweise 12 Bit (4096 Schritte pro Umdrehung) oder mehr. Siehe Produktdatenblatt.

Wo finde ich das vollstaendige Benutzerhandbuch?

Das vollstaendige Benutzerhandbuch ist als kostenloser PDF-Download auf notice-facile.com fuer das Modell RN1201 von IFM erhaeltlich.

BEDIENUNGSANLEITUNG RN1201 IFM

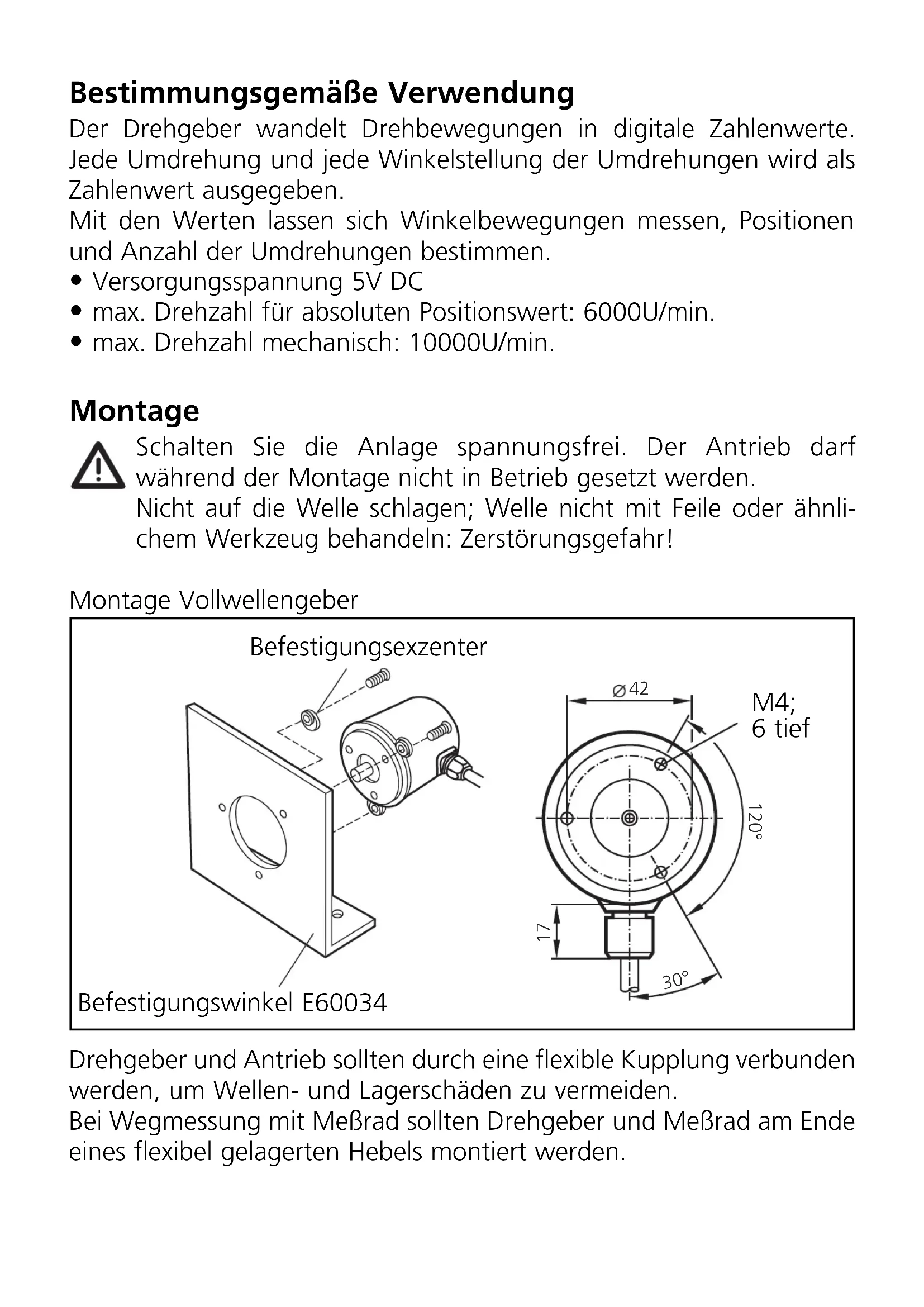

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte. Jede Umdrehung und jede Winkelstellung der Umdrehungen wird als Zahlenwert ausgegeben.

Mit den Werten lassen sich Winkelbewegungen messen, Positionen und Anzahl der Umdrehungen bestimmen.

• Versorgungsspannung 5V DC
- max. Drehzahl für absoluten Positionswert: 6000U/min.
- max. Drehzahl mechanisch: 10000U/min.

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

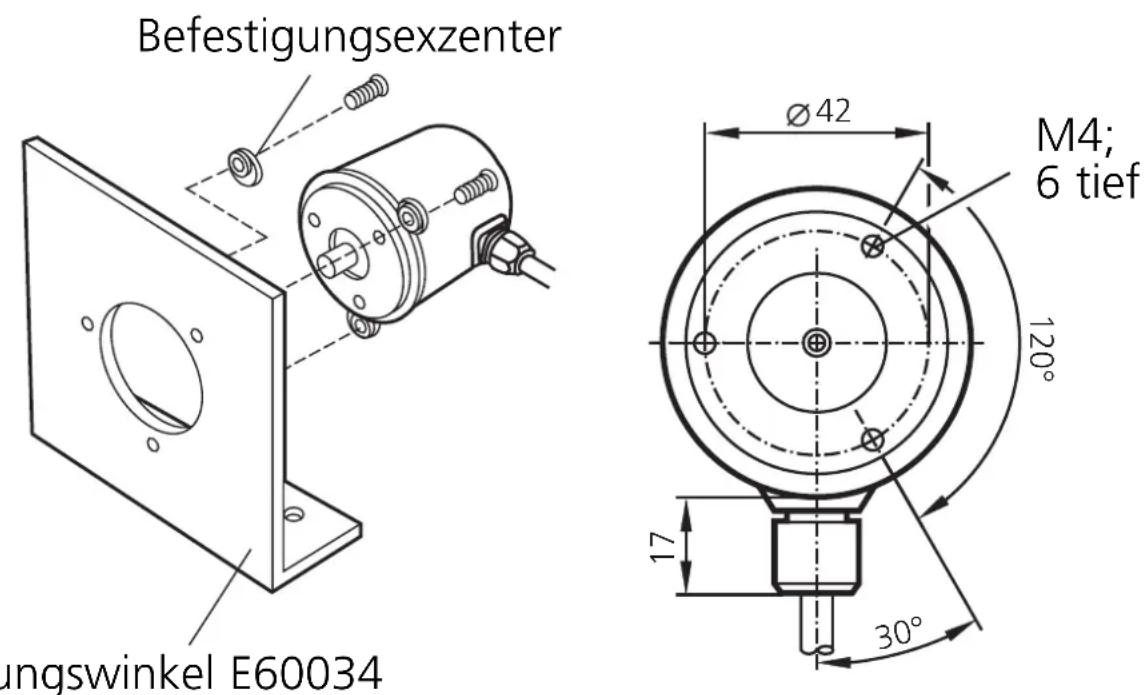

Montage Vollwellengeber

Befestigungswinkel E60034

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Meßrad sollten Drehgeber und Meßrad am Ende eines flexibel gelagerten Hebels montiert werden.

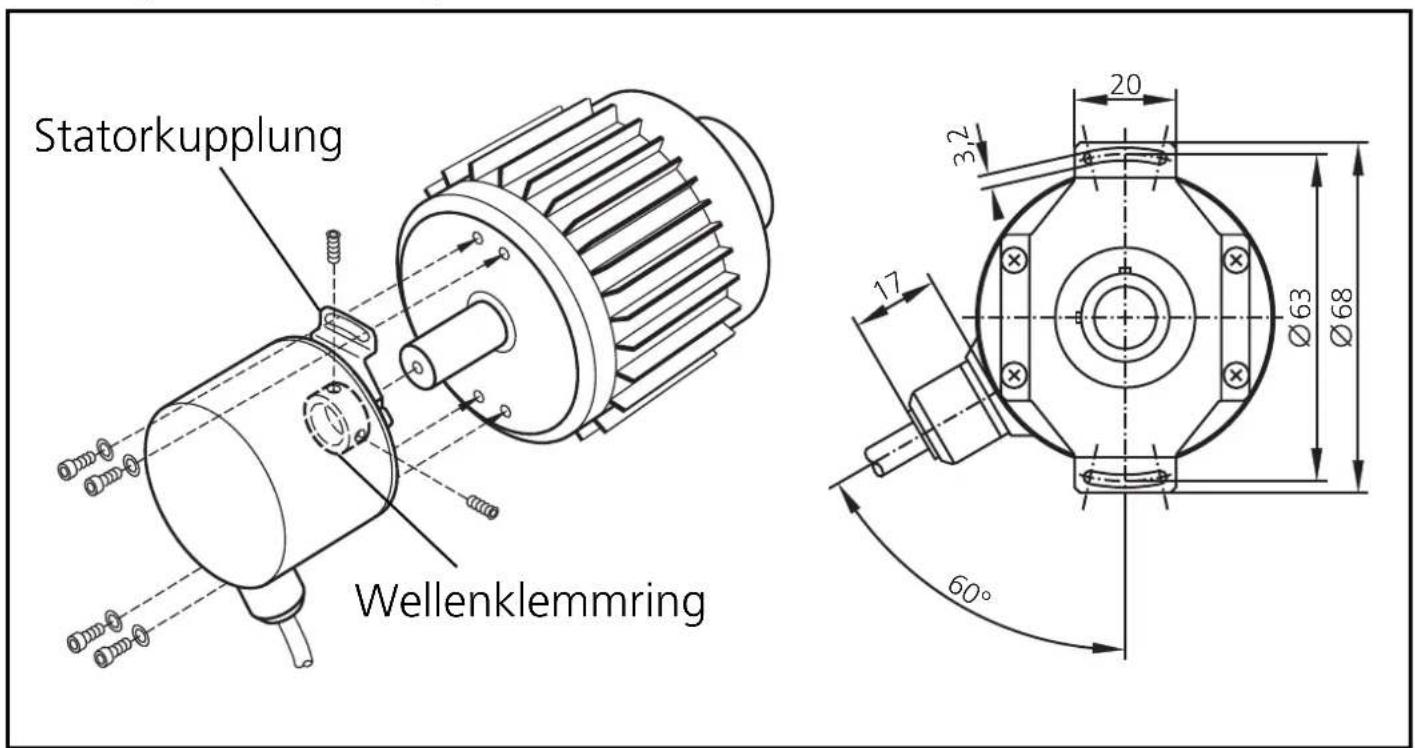

Montage Hohlwellengeber

Statorkupplung Wellenklemmring 20 3,2 17 Ø63 Ø68 60°

1. Lösen Sie die Schrauben zur Wellenklemmung.
2. Schieben Sie den Drehgeber auf die Welle (min. 10mm, max. 19mm) und befestigen Sie die Statorkupplung durch vier Schrauben M3.
3. Ziehen Sie die Schrauben zur Wellenklemmung fest.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen lösen. Anschlußbelegung:

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9
	schwarz	blauot	weiß	grün	braun	braun/grün	violett	gelb
5V Sensor	n.c.	n.c.	0V Sensor	n.c.	n.c.	5V Up	Takt

Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17
weiß/grün	Schirm	blau/schwarz	rot/schwarz	grau	grün/schwarz	gelb/schwarz	rosa
0VUn	Gehäuse	B (+)	B (-)	Daten	A (+)	A (-)

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100m; getrennt von Störquellen verlegen (Mindestabstand ca. 20cm). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.

Codesignal Dateneingang:

TTL-kompatible Signale Takt und Takt aus Treiber nach RS 485

Codesignal Datenausgang:

Synchron-seriell, TTL-kompatible Signale Daten und Daten

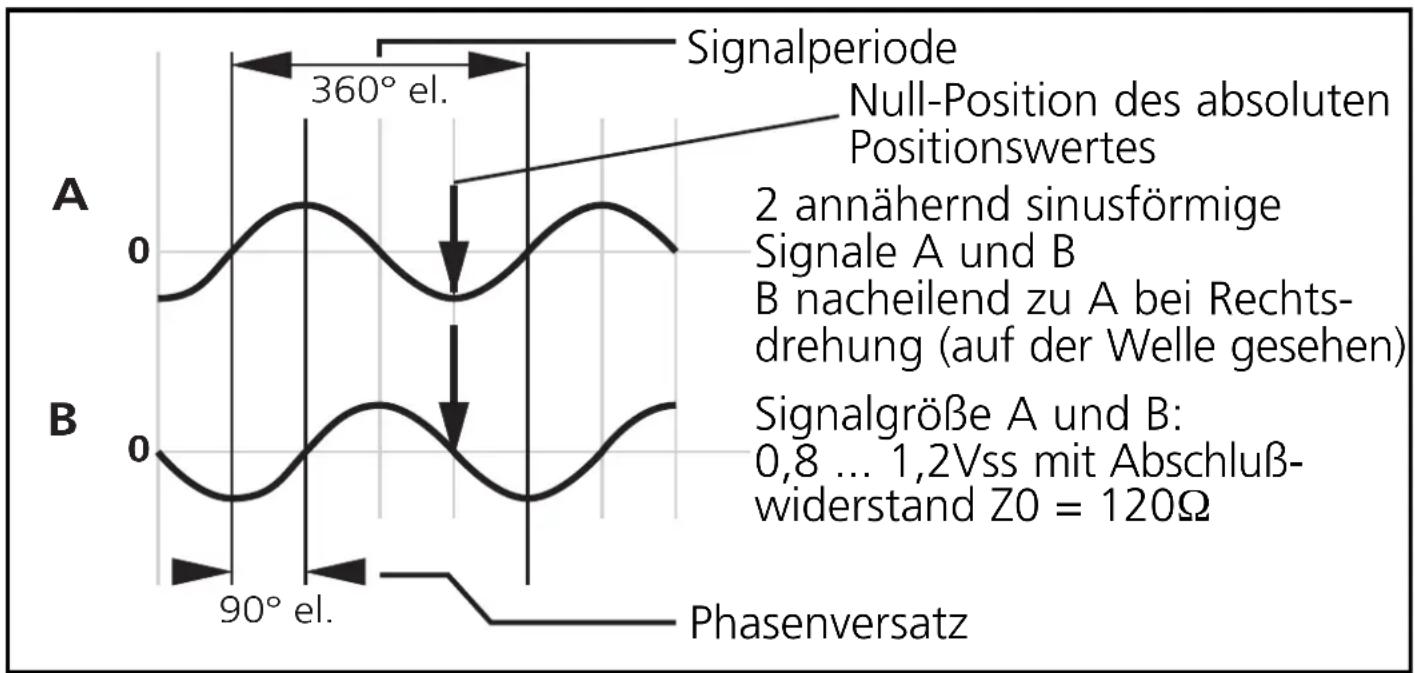

Inkrementalsignale
