SI1101 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit
Marque	IFM
Modèle	SI1101
Alimentation	20...36 V DC
Courant de sortie	400 mA, protégé contre les courts-circuits et les surcharges
Chute de tension	< 2,5 V
Consommation	< 80 mA
Plage de mesure (liquide)	3...300 cm/s (seuils réglables)
Plage de mesure (gaz)	200...3000 cm/s (seuils réglables)
Température du fluide	-25...+80 °C
Température ambiante	-25...+80 °C
Tenue en pression	300 bar
Indice de protection	IP67 (CEI 60529)
Matière du boîtier	PBT-GF20
Matière de la sonde	Titane (joint torique FPM)
Raccord électrique	Connecteur M12 (4 pôles)
Affichage	Rampes de LED vertes/oranges/rouges pour débit et seuil
Fonctions de réglage	HI-Teach, LO-Teach, réglage du seuil, surveillance débit excessif, réglage à distance
Temps de réponse	1...10 s (typique 3...8 s)
Retard à la disponibilité	15 s (signalé optiquement)
Entretien	Nettoyage de la sonde avec chiffon doux ; produit acétique pour dépôts de calcaire
Montage	Sur tube horizontal ou vertical ; distance minimale 5×DN amont, 3×DN aval
Réglage usine	Seuil de commutation préréglé sur LED 7 ; fonction réglage à distance active

FOIRE AUX QUESTIONS - SI1101 IFM

Comment installer le capteur de débit SI1101 ?

Fixez l'adaptateur approprié sur le raccord process, puis placez le capteur et serrez l'écrou (couple maxi 50 Nm). Respectez une distance de 5× le diamètre de la canalisation en amont et 3× en aval. La sonde doit pénétrer d'au moins 12 mm dans le tube.

Comment effectuer le réglage HI-Teach ?

Assurez-vous que le débit est à la valeur maximale souhaitée. Appuyez sur le bouton Learn/Set pendant 5 à 10 secondes jusqu'à ce que les LED clignotent puis s'allument de gauche à droite. Relâchez : l'appareil mémorise le débit maximum.

Comment régler le seuil de commutation ?

Appuyez brièvement sur Mode/Enter pour afficher le seuil actuel. Ensuite, maintenez Learn/Set enfoncé pendant 5 secondes, puis relâchez et appuyez plusieurs fois pour déplacer la LED clignotante vers la valeur souhaitée. Validez avec Mode/Enter.

Que signifient les différentes couleurs des LED ?

Les LED vertes indiquent le débit relatif dans la plage de détection. La LED orange signifie débit ≥ seuil de commutation ; la LED rouge signifie débit < seuil. Le clignotement de la LED 9 indique un débit excessif, et celui de la LED 0 une chute de débit.

Comment nettoyer le capteur ?

Vérifiez périodiquement la présence de dépôts sur la sonde. Nettoyez avec un chiffon doux. Pour les dépôts tenaces (calcaire), utilisez un produit acétique de nettoyage usuel.

Quelle tension d'alimentation est requise ?

L'appareil nécessite une tension continue de 20 à 36 V DC, selon EN50178 (TBTS, TBTP). La consommation est inférieure à 80 mA.

Quelles sont les températures de fonctionnement ?

La température du fluide et la température ambiante peuvent aller de -25 °C à +80 °C. Pour les liquides, le gradient de température maxi est de 300 K/min.

Comment réinitialiser les réglages d'usine ?

En mode RUN, appuyez sur Learn/Set pendant 15 à 20 secondes. Les LED s'allument successivement (vert, puis orange). Relâchez dès que les LED oranges s'allument : l'appareil reprend les réglages d'usine.

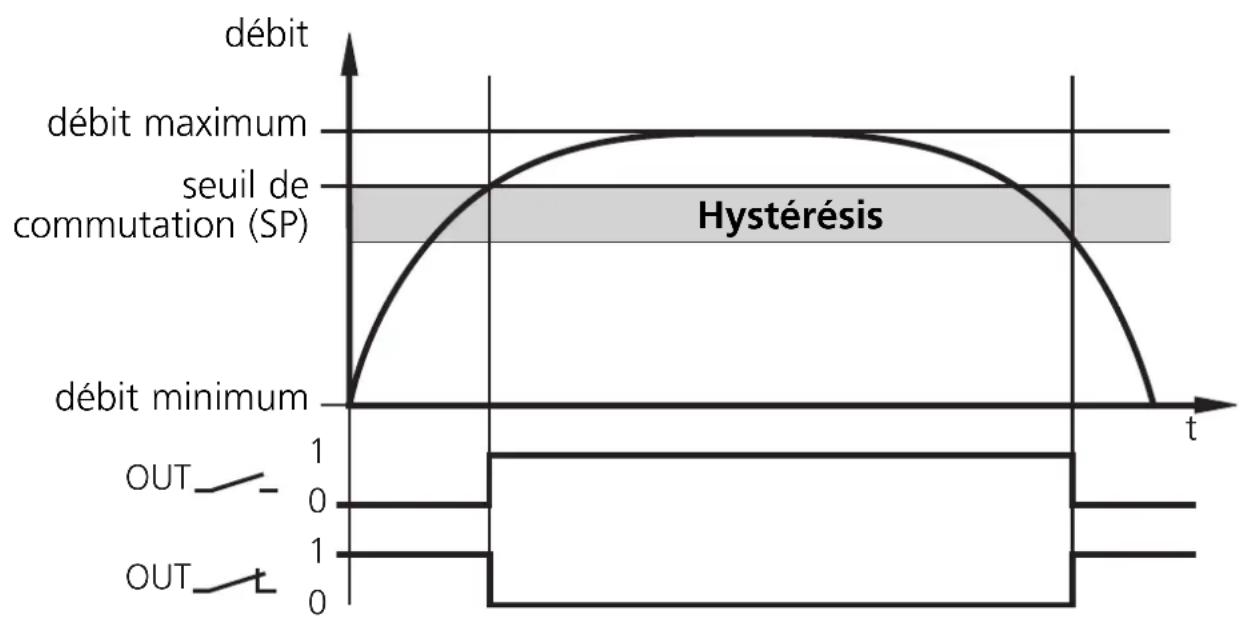

Qu'est-ce que l'hystérésis et comment est-elle définie ?

L'hystérésis évite les commutations intempestives. Elle dépend de la plage de réglage : pour 0...60 cm/s (eau), elle est de 2...4 cm/s ; pour des débits >100 cm/s, elle augmente avec le débit.

Comment activer ou désactiver le réglage à distance ?

Appuyez trois fois sur Mode/Enter, puis maintenez Learn/Set pendant 5 secondes. La fonction change : si les 4 LED du milieu sont rouges, la fonction est active ; si les 3 LED de chaque côté sont vertes, elle est inactive. Validez avec Mode/Enter.

MODE D'EMPLOI SI1101 IFM

Installation

Montage → page 42, raccordement électrique → page 44.

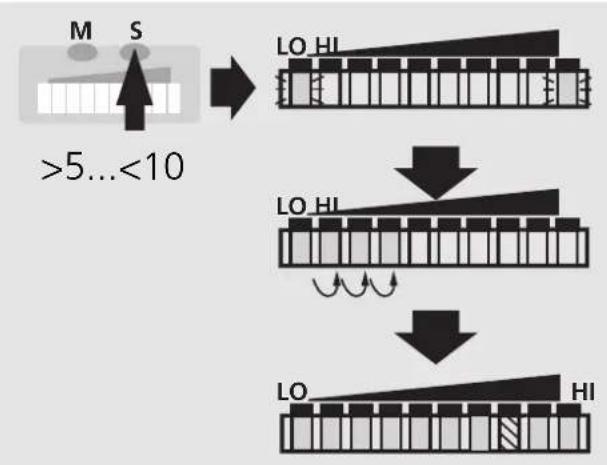

Mettre l'appareil sous tension. L'appareil est opérationnel après env. 15s.

Le débit du fluide doit être à la valeur maximale (HI) souhaitée.

Appuyer sur le bouton Learn/Set et le maintenir appuyé. Les LED vertes à droite et à gauche clignotent ; après 5s la rampe de LED s'allume de gauche à droite (relâcher le bouton dès que les premières LED s'allument). L'affichage s'éteint brievement. L'appareil le début existant en tant que début maximum.

• L'appareil est opérationnel.

D'autres possibilités de réglage (→ page 45)

• Ce réglage (HI-Teach) suffit pour la plupart des applications à base d'eau. Option : réglage sur début minimum. (LO-Teach).
• Régler le seuil de commutation (pour changer le temps de réponse et la capacité de réserve).
• Réglage pour surveillance et visualisation d'un débit excessif.
• Activer/désactiver la fonction "réglage à distance".
• Récupérer les réglages de base effectués en usine.

Indication de fonction (mode RUN)

débit actuel du fluide dans la plage de détection (rampe LED verte)

débit excessif (LED 9 clignote)

chute du débit (LED 0 clignote)

Indication du seuil de commutation (SP):

LED orange : débit ≥ SP ; LED rouge : débit < SP

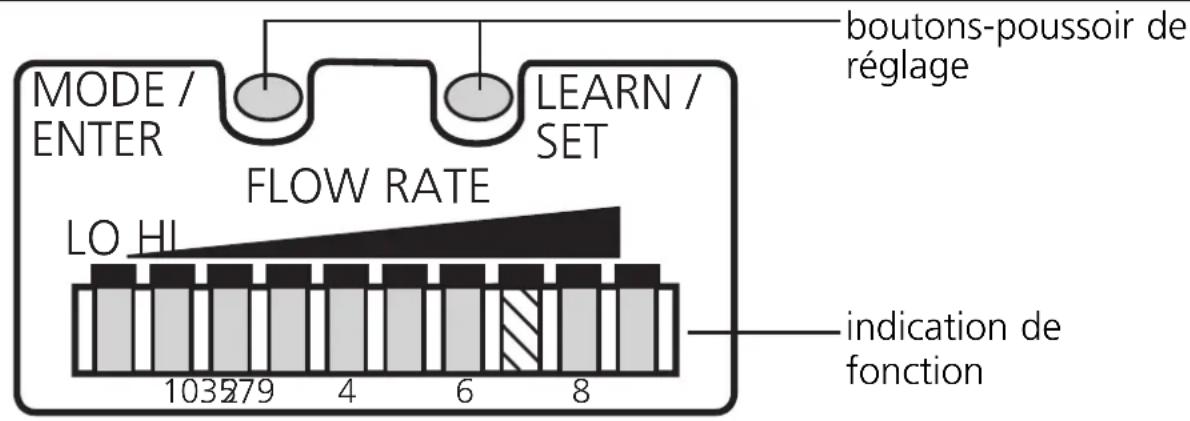

Boutons-poussoir de réglage

Mode/Enter:

• sélection des options de menu ; validation

Learn/Set:

• réglage sur début maximum / minimum /
• réinitialiser les réglages de base (Reset)
• réglage des valeurs (en appuyant sur le bouton-poussoir et le maintainant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

Contenu

Fonctionnement et caractéristiques. page 41 Montage page 42 Raccordement électrique page 44 Programmation page 45 Mise en service / Fonctionnement / Maintenance...... page 47 Données techniques. page 47 Diagrammes de réglage / Informations techniques...... page 48

Fonctionnement et caractéristiques

Le contrôleur de débit

• détecte la vitesse de circulation du fluide (milieux liquides et gazeux),
• commute la sortie en fonction de la programmation (programmation normalement ouvert/ou normalement fermé/suivant le branchement de l'alimentation), → page 44,
• et indique un début relatif dans la plage de détection régulable par des LED:
• LED 0 = limite inférieure de la plage de détection (valeur minimale / LO)
• LED 9 = limite supérieure de la plage de détection (valeur maximale / HI)
• Il est également possible d'indiquer
• l'état de commutation de la sortie (LED rouge: débit inférieur au seuil de commutation, LED orange: débit supérieur ou égal au seuil de commutation),
• le dépassement de la limite supérieure de la plage de détection : la LED 9 clignote lorsque le début est nettement supérieur à l'échelle de visualisation (2 LED),
• que le début est inférieur au début minimal ou nul : la LED 0 clignote lorsque le début est inférieur à l'échelle de visualisation.

Montage

L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).

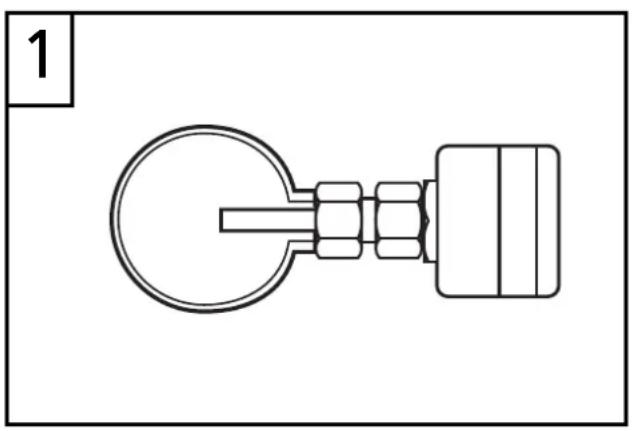

• Dans le cas des tubes horizontalement montés, monter l'ordinateur latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être complètement rempli du fluide à surveiller.

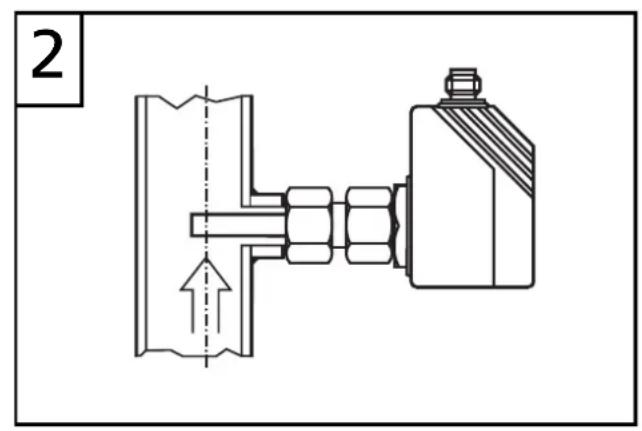

• Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

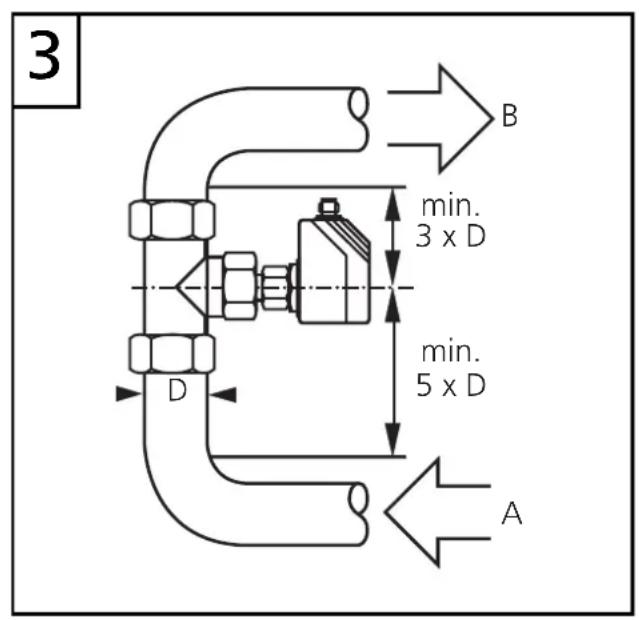

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

• Min. 5 × diamètre de la canalisation en amont (A),
• min. 3 × diamètre de la canalisation en aval (B).

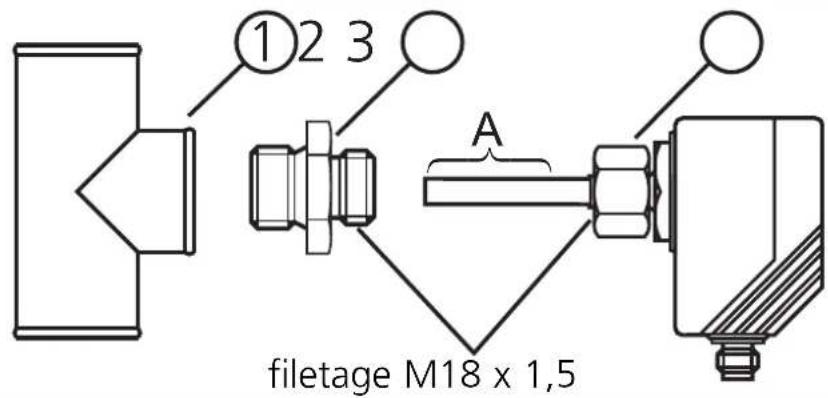

1. Graisser l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois.

Remarque: Aucune GRAISSE ne doit être appliquée au bout de la sonde (A).

1. Visser l'adaptateur approprié (2) sur le raccord process (1).
2. Placer le contrôleur de début sur l'adaptateur et serrer l'écrou (3) ; (couple de serrage maxi 50Nm). Maintenir l'appareil dans son orientation.

Profondeur d'installation de la sonde: min. 12mm dans le tube. L'utilisation de nos accessoires de montage assure un positionnement correct de la sonde.

Attention: le bout de la sonde ne doit pas toucher la paroi du tube.

cote de montage adaptateur M12	cote de montage adaptateur G1⁄4	cote de montage adaptateur G1⁄2
13,5 27	13,5 27	21 35

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

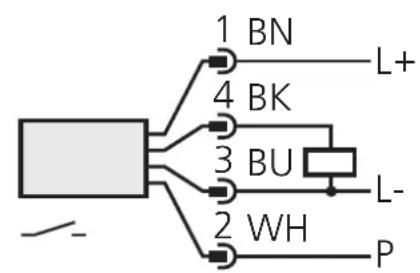

Schéma de branchement (= N. O. / = N. F.)

branchement connecteur (côté capteur)

Fil de programmation (pour le réglage à distance)

Couleurs des fils conducteurs des connecteurs fémelles ifm :

Lorsque la fonction "réglage à distance" est active:

Utiliser des connecteurs 4 pôles sans shunt entre les broches 2 et 4.

L'utilisation de connecteurs fémelles 3 fils avec shunt entre les broches 2 et 4 entraîne le passage de l'appareil en mode autoapprentissage lors de la commutation de la sortie.

Indication de défaut : Dans le cas d'un court-circuit, l'indication de fonctionnement et la rampe de LED rouges sont allumées en alternance.

Réglage de la plage de détection début hi-teach

• Le débit du fluide doit être à la valeur maximale souhaitée.
• Appuyer sur le bouton Learn/Set pendant 5…10s (= réglage sur débit maximum).

Ce réglage suffit pour la plupart des applications à base d'eau. Option : réglage sur débit minimum (LO-Teach).

• Le débit du fluide doit être à la valeur minimale souhaitée (ou débit nul).
• Appuyer sur le bouton Learn/Set pendant >10 < 15s (= réglage sur débit minimum.

Réglage à l'aide du fil de programmation (réglage à distance)

Raccorder le + de l'alimentation à la broche 2 (P) pendant le temps correspondant.

Réglage du seuil de commutation

Appuyer brievement sur le bouton Mode/Enter. Appuyer sur le bouton Learn/Set pendant 5s. - Maintenir le bouton Learn/Set appuyé ou l'appuyer plusieurs fois jusqu'à ce que le seuil de commutation souhaité soit réglé. Appuyer brievement sur le bouton Mode/Enter.

Surveiller un début excessif

Appuyer deux fois sur le bouton Mode/Enter. - Appuyer sur le bouton Learn/Set pendant 5s, le relâcher lorsque une LED clignote. - Appuyer sur le bouton Learn/Set plusieurs fois pour déplacer la LED indiquant la valeur maximale du début de fonctionnement. Appuyer brievement sur le bouton Mode/Enter.

Activer / désactiver la fonction "réglement à distance

Appuyer trois fois sur le bouton Mode/Enter. - Appuyer sur le bouton Learn/Set pendant 5s. - Maintenir le bouton Learn/Set appuyé ou l'appuyer plusieurs fois jusqu'à ce que la fonction souhaitée soit réglée (fonction active, si les 3 LED à droite et à gauche sont allumées en vert ; fonction non active, si les 4 LED au milieu sont allumées en rouge). Appuyer brièvement sur le bouton Mode/Enter.

Récupérer les réglages de base effectués en usine

Appuyer sur le bouton Learn/Set pendant >15 < 20s

Pour les réglages, les points suivants sont valables:

• Si lors du réglage, aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs.
• Si le réglage est impossible, les LED rouges clignotent. Puis l'appareil redevient opérationnel sans aucune modification des valeurs.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10s (l'appareil doit être en Mode Run). La visualisation s'éteint brièvement (confirmation du blocage / déblocage).

Appareil libre: non bloqué.

Si l'appareil est verrouillé, il est possible d'indiquer

• le seul de commutation actuel (appuyer une fois sur le bouton-poussoir Mode/Enter),
• le réglage de la fonction "surveiller un début excessif" (appuyer deux fois sur le bouton-poussoir Mode/Enter),
• le réglage de la fonction "réglage à distance" (appuyer trois fois sur le bouton-poussoir Mode/Enter).

Mise en service / fonctionnement / maintenance

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Dans la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. L'appareil est ensuite opérationnel. Durant ce temps, la sortie est commutée en fonction de la programmation : ON pour la fonction N. O. et OFF pour la fonction N. F.

Indication de défaut: Dans le cas d'un court-circuit, l'indication de fonctionnement et la rampe de LED rouges sont allumées en alternance.

Maintenance recommandée: Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Données techniques

Tension d'alimentation [V]	20 ... 36 DC1
Courant de sortie [mA]	400; protégé: courts-circuits protégé: inv. de pol. / protégé contre les surcharges
Chute de tension [V]	< 2,5
Consommation [mA]	< 80
Milieu liquide
Température du fluide [°C]	-25 ... +80
Plage de réglage des seuils [cm/s]	3 ... 300
Meilleure sensibilité [cm/s]	3 ... 60
Gradient de température maxi du fluide [K/min]	300
Milieu gazeux
Température du fluide [°C]	-25 ... +80
Plage de réglage des seuils [cm/s]	200 ... 3000
Meilleure sensibilité [cm/s]	200 ... 800
Temps de réponse [s]	1 ... 10
Retard à la disponibilité [s]	15, signalé optiquement
Tenue en pression [bar]	300
Température ambiente [°C]	-25 ... +80
Protection	IP 67 (CEI 60529) / (UL50)
Tenue aux chocs [g]	50 (DIN / VEI 68-2-27, 11 ms)
Tenue aux vibrations [g]	20 (DIN / CEI 68-2-6, 55-2000 Hz)
Boîtier	PBT-GF 20
Matière de la sonde (SI10xx)	INOX 316L; joint torique: FPM 8x1,5 gr 80° Shore A
Matière de la sonde (SI11xx)	titan; joint torique: FPM 8x1,5 gr 80° Shore A

1) selon EN50178, TBTS, TPTB

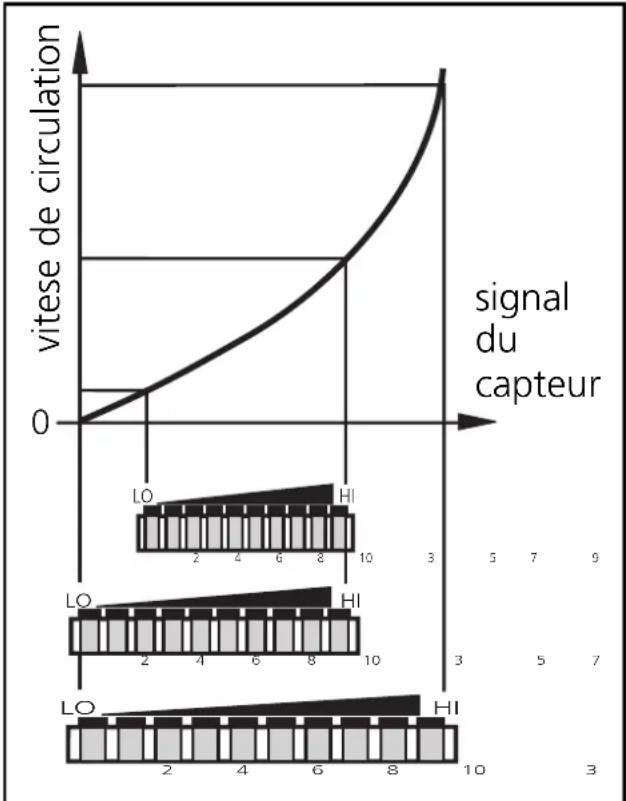

Réglage de la plage de détection débit

La plage de détection est déterminée par:

• Réglage sur début maximum souhaité (HI-Teach).

Ce réglage suffit pour la plupart des applications à base d'eau.

• De plus : Réglage sur débit minimum souhaité / nul (LO-Teach (optionnel)).

-Réglage sur débit maximum (HI-Teach)

L'appareil détecte le début existant et l'utilise comme valeur maximale pour l'affichage à LED (LED 9).

-Réglage sur début minimum ou début nul (lo-teach; optionnel)

L'appareil détecte le débit existant et l'utilise comme valeur minimale pour l'affichage à LED. En fonctionnement, la première LED verte (LED 0) clignote lorsque le débit du fluide tombe en-dessous de cette valeur (ou lorsque le débit est nul).

ATTENTION: L'opération LO-Teach doit toujours être effectuée après l'opération HI-Teach.

1	Le débit du fluide doit être à sa valeur minimale souhaité (ou débit nul) et constant.
2	M S >10...<15s	LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓	Appuyer sur le bouton Learn/Set et le maintainir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de gauche à droite, après 5s supplémentaires la rampe de LED s'allume de droite à gauche (relâcher le bouton dés que les premières LED à droite s'allument). L'affichage s'éteint brièvement. L'appareil的记忆ise le débit existant en tant que débit minimum et devient opérationnel.

Réglage à l'aide du fil de programmation (réglage à distance)

Raccorder le + de l'alimentation à la broche 2 (P) pendant le temps correspondant :

5 \dots < 1 0 s (\text {H I - T e a c h}) / > 1 0 \dots < 1 5 s (\text {L O - T e a c h}). $$

Si le + de l'alimentation est raccordé à la broche 2 (P) pendant plus de 15s,

• la fonction "Récapérer les réglages de base" est activée. Si le + de l'alimentation est raccordé à la broche 2 (P) pendant plus de 20s,
• le nouveau réglage n'est pas mémorisé; l'appareil reprend la surveillance du débit sans modification de la plage de détection;
• l'appareil est verrouillé (les deux boutons-poussoir sont inactifs tant que le + de l'alimentation reste raccordé à la broche 2).

Réglage du seuil de commutation

Le seuil de commutation est préréglé en usine (LED 7). Le réglage influence le temps de réponse de l'appareil:

• Plus haut est le seuil de commutation = réaction rapide en cas de chute du débit,
• plus bas est le seuil de commutation = réaction rapide en cas d'augmentation du débit.

1	1 x	LO HL 1 x	Appuyer brièvement sur le bouton Mode/Enter. Le seuil de commu- tation actuel est affchéé: LED allumée: réglage grossier, LED clignotante: réglage fin
2	>5s	LO HL >5s	Appuyer sur le bouton Learn/Set et le maintainir. Après 5s le seuil de commutation est augmente* (pas à pas en appuyant sur le bouton-pousoir plusieurs fois ou continuellement en le maintainant appuyé). Indication: La LED clignotante passé de gauche à droite. Lorsque la LED clignotante atteint la position 9, elle returne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
3	M S	LO HL M S	Appuyer sur le bouton Mode/Enter brièvement (confirmation). L'affichage s'éteint brièvement. Le seuil de commutation régle devient effectif; l'appareil devient opérationnel.

Réduire le seuil : Laissez les LED clignotante et allumée passer la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum. *Dépassement : Si la LED clignotante et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

Surveiller un début excessif

Grâce à cette fonction, une fenêtre d'affichage dans la plage de détection peut être définie : Déplacer la LED indiquant la valeur maximale à la position 8, 7, 6 ou 5. En début maximum, toutes les LED de cette échelle sont allumées. Les LED au-dessus de cette échelle signifient un début excessif.

Si le seuil de commutation est supérieur à cette échelle, l'appareil commute en cas de début excessif.

1	2 x	LO HI LO HL 2 x	Appuyer deux fois sur le bouton Mode/Enter. Le réglage actuel est affchéé (LED verte).
2	5 s	LO HL LO HL 5 s	Appuyer sur le bouton Learn/Set pendent 5s (jusqu'à ce que la LED clignote).
3	5 s	LO HL LO HL 5 s	Appuyer sur le bouton Learn/Set plusieurs fois jusqu'à ce que la LED désirée clignote (LED 8, 7, 6 ou 5). Après chaque pression sur le bouton la LED recule d'un pas. Lorsque la LED 5 est atteinte, une nouvelle pression permet le return à la LED 9.
4	5 s	LO HL LO HL 5 s	Appuyer sur le bouton Mode/ Enter brièvement (confirmation). L'affichage s'éteint brièvement. L'appareil mémorise le nouveau réglage et devient opérationnel.

Remarque: Après chaque réglage sur débit maximum (HI-Teach), la valeur d'affichage déplacée est repositionnée (à la LED 9).

Activer / désactiver la fonction "réglement à distance

Si la fonction est active, l'appareil peut être réglé en raccordant le + de l'alimentation à la broche 2.

Appareil livré: fonction active.

Fonction actif	LO HI	Les 4 LED au milieu sont allumées en rouge.*
Fonction non actif	LO HI	Les 3 LED à droite et à gauche sont allumées en vert.*

Les LED clignotent lorsque le + de l'alimentation est raccordé à la broche 2 (P).

1	3 x	LO 3 x	HI 3 x	Appuyer sur le bouton-poussoir Mode/Enter trois fois. Le réglage actuel est indiqué.
2	>5s	LO >5s	HI >5s	Appuyer sur le bouton-poussoir Learn/Set et le maintainir appuyé, après 5s la fonction change. (Apres chaque nouvelle pression sur le bouton Learn/Set la fonction change de nouveau).
3	M S	LO M S	HI M S	Appuyer brièvement sur le bouton Mode/Enter (= confirmation). L'affichage s'éteint brièvement, ensuite l'appareil devient opéra- tional.

Lorsque la fonction "réglage à distance" est activé,

... le raccordement du + de l'alimentation à la broche 2 (P) pendant plus de 20s entraîne le verrouillage de l'appareil : les boutons-poussoir deviennent inactifs et le restent durant tout le temps de raccordement du + de l'alimentation à la broche 2 (P).

... utiliser des connecteurs 4 pôles sans shunt entre les broches 2 et 4. L'utilisation de connecteurs fémelles 3 fils avec shunt entre les broches 2 et 4 entraîne le passage de l'appareil en mode autoapprentissage lors de la commutation de la sortie.

Récupérer les réglages de base effectués en usine

S'assurer d'être dans le mode Run débit.

15...<20s

Appuyer sur le bouton Learn/Set et le maintenir appuyé.

Les LED vertes à droite et à gauche clignotent;

après 5s la rampe de LED s'allume de gauche à droite,

après 5s supplémentaires la rampe de LED s'allume de droite à gauche,

après 5s supplémentaires la rampe de LED (orange) s'allume de gauche à droite (relacher le bouton dès que les premières LED orange s'allument).

L'affichage s'éteint brievement. Tous les réglages effectués en usine sont récupérés, l'appareil devient opérationnel.

Fonction hystérésis

Si le débit augmente, la sortie commute lorsque le seuil de commutation (SP) est atteint.

Si le débit diminue de nouveau, la sortie ne commute que lorsque la valeur "SP minus hystérésis" est atteinte.

L'hystérésis est considérablement influencée par le choix de la plage de fonctionnement sur la courbe de sensibilité de la sonde:

• Dans le cas de réglage sur les valeurs HI-Flow dans la plage 0... 60cm/s l'hystérisis est 2 - 4cm/s (valeurs s'appliquant à l'eau).
• Dans le cas de réglage sur les valeurs HI-Flow supérieures à 100 cm/s, l'hystérisis augmente lorsque le débit augmente.

Le temps de réponse typique de l'appareil est 3... 8s. Il peut être influencé par le réglage du LO-Teach et du seuil de commutation.

• Plus bas est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera débit.
• Plus haut est régle le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera non débit.
