PP7534 - Capteur de pression IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression électronique
Marque	IFM
Modèle	PP7534
Type de pression	Pression relative
Étendue de mesure	0 ... 10 bar (0 ... 145 PSI / 0 ... 1000 kPa)
Surpression admissible	50 bar
Pression d'éclatement	150 bar
Alimentation	9,6 ... 30 V DC
Courant de sortie max.	2 x 250 mA
Protections électriques	Courts-circuits, inversion de polarité, surcharges
Sorties	2 sorties de commutation programmables (PNP/NPN)
Fonctions de commutation	Hystérésis (NO/NF) ou fenêtre (NO/NF)
Entrée Teach	Oui, sur broche 2
Raccord process	G1/4, couple de serrage 25 Nm (max. 50 Nm)
Raccordement électrique	Connecteur M12 x 1, 4 broches
Matériaux en contact	Inox 303, céramique, FPM (Viton)
Matériau du boîtier	Inox 304, FPM, PEI
Indice de protection	IP68 (7 jours / 1 m d'eau) et IP69K
Température ambiante	-40 ... +90 °C
Température du fluide	-25 ... +90 °C (sur demande -40 ... +90 °C)
Poids approximatif	100 g
Dimensions (L x diam.)	80 mm x 27 mm (approx.)
Précision type	≤ ±0,25 % BFSL / < ±0,5 % LS
Compatibilité gazeuse	Limitation à 25 bar max pour les gaz
Entretien	Aucun entretien spécifique, vérifier l'étanchéité périodiquement
Sécurité	Respecter les surpressions admissibles ; lire la notice avant installation

FOIRE AUX QUESTIONS - PP7534 IFM

Comment régler le point de consigne via la fonction Teach ?

Appliquez une pression constante correspondant au point de consigne souhaité. Ensuite, appliquez la tension d'alimentation (+U_B) sur la broche 2 (blanc) pendant 2 à 5 secondes. Le capteur confirme en activant la sortie pendant 2 secondes. Le nouveau point de consigne est alors mémorisé.

Quelle est la pression maximale admissible pour le PP7534 ?

L'étendue de mesure est de 0 à 10 bar. La surpression admissible est de 50 bar et la pression d'éclatement est de 150 bar. Pour les fluides gazeux, la pression est limitée à 25 bar maximum.

Comment modifier la fonction de sortie de normalement ouvert à normalement fermé ?

Appliquez la tension d'alimentation (+U_B) sur la broche 2 pendant 5 à 10 secondes. Le capteur confirme en activant la sortie pendant 2 secondes. La fonction de sortie alterne entre normalement ouvert (Hno) et normalement fermé (Hnc).

Que signifie l'erreur SC1 affichée par l'unité PP2000 ?

SC1 indique un court-circuit sur la sortie de commutation 1. La sortie correspondante est désactivée. Vérifiez le câblage et l'absence de court-circuit.

Comment raccorder l'unité de programmation et d'affichage PP2000 ?

Mettez l'installation hors tension. Intercalez le PP2000 entre le capteur et l'installation à l'aide du connecteur. Ne déconnectez pas les connecteurs sous tension. L'unité est alimentée par le capteur (tension min. 11,1 V DC).

Quelle est la différence entre les fonctions hystérésis et fenêtre ?

En mode hystérésis, la sortie commute lorsque la pression atteint le point haut SPx et revient lorsque la pression descend en dessous du point bas rPx. En mode fenêtre, la sortie commute lorsque la pression se trouve à l'intérieur d'une plage définie entre rPx et SPx.

Comment nettoyer le capteur de pression ?

Débranchez l'alimentation. Nettoyez l'extérieur avec un chiffon doux et sec. Évitez les solvants agressifs. Le capteur est conçu pour résister aux environnements industriels, mais ne doit pas être immergé.

Le capteur peut-il être utilisé avec des gaz sous pression ?

Oui, mais la pression est limitée à 25 bar maximum pour les fluides gazeux. Vérifiez la compatibilité des matériaux (FPM) avec le gaz utilisé.

Comment réinitialiser le calibrage (offset) ?

Via l'unité PP2000, accédez au menu EF, puis sélectionnez CAr (Calibration reset). Maintenez le bouton enfoncé jusqu'à l'affichage de '- - -', puis appuyez brièvement sur Mode/Enter. Le calibrage revient à zéro.

Quels sont les codes couleur des fils du connecteur ?

Les couleurs sont : broche 1 = brun (L+), broche 2 = blanc (Teach/OU2), broche 3 = bleu (L-), broche 4 = noir (OU1/sortie). Respectez ce code pour le câblage.

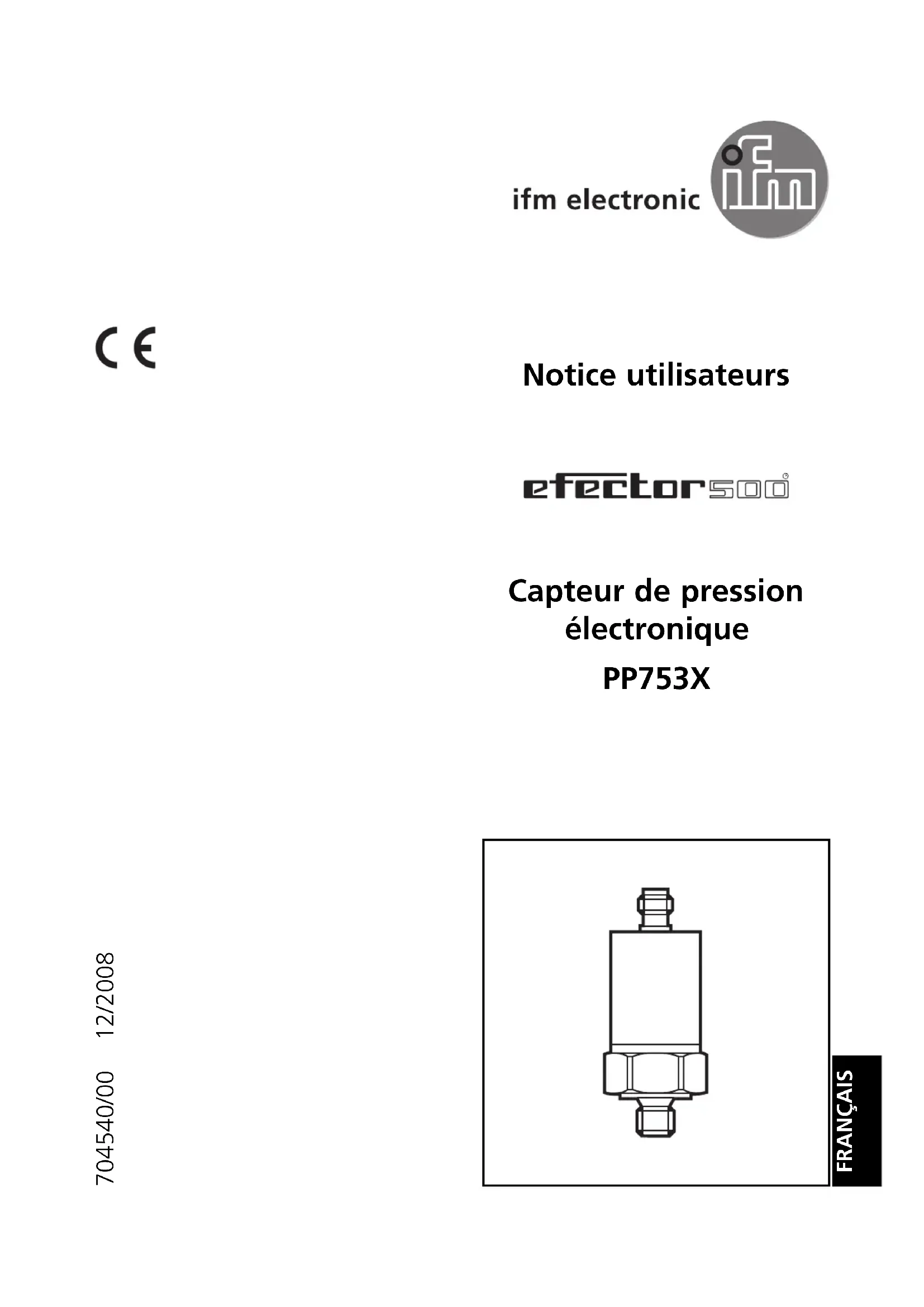

MODE D'EMPLOI PP7534 IFM

Capteur de pression électronique

PP753X

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.

Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25bar maximum.

Contenu

1 Fonctionnement et caractéristiques.... page 36

2 | Capteur avec entrée Teach (préréglage d'usine)... page 37

Montage........................... page 37 Raccordement électrique.... page 37 Seuil de la fonction Teach....................... page 38 Changer la fonction de sortie.................. page 38 Mise en service / Fonctionnement.... page 38

Capteur avec unité de programmation/affichage PP2000... page 39

4 Capteur configuré par PP2000 avec 2 sorties..... page 41

5 | Capteur configuré par PP2000 avec entrée Teach. page 42

6 Informations techniques / Fonctions / Paramètres page 44

Options / paramètres réglables..... page 44 Fonctionnement de broches pin 1 et 4 du connecteur. page 47 Hystérésis............................................... page 48 Fonction fenêtre....................................... page 48 Données techniques............................... page 49 Dimensions...... page 50 Menu de programmation.... page 50 Valeurs de paramètre réglées.... au verso

1 Fonctionnement et caractéristiques

Le capteur de pression détecte la pression du circuit et génère des signaux de sortie selon la configuration de sortie réglée.

Applications:

Grâce à sa construction robuste, il se prête particulièrement aux applications mobiles.

Type de pression : pression relative

N° de commande		Etendue de mesure	Surpression admissible	Pression d’éclatement
PP7530	PSI MPa	0 ... 400bar0 ... 5 800 8 700 ... 40 60 100	600 1 0000 14 500
PP7531	barPSI MPa	0 ... 250 4000 ... 3 625 5 800 ... 25 40 85	85000 12 300
PP7532	barPSI MPa	0 ... 100 3000 ... 1450 4 350 ... 10 30 65	65050 9 400
PP7533	barPSI MPa	0 ... 25 1000 ... 3630 ... 2,5	3501 450 5 07510 35
PP7534	barPSIkPa	0 ... 10 50 1500 ... 145 7250 ... 1 000	502 0005 000 (5 MPa)	15 000 (15 MPa)

Eviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25bar maximum.

Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

Valeurs préréglées à l'usine

1 entrée Teach	pour le réglage à la valeur de pression souhaitée (broche 2)
1sortie de commutation	sortie statique, pnp (broche 4)
Fonction decommutation	normalement ouvert(modifiable en normalement fermé)
Point de consigne (SP)	2% de l'etendue de mesure(réglage du nouveau par la fonction Teach)
Hystérésis 2% de l'etendue de mesure
Temporisation	0s
Amortissement	0,06s

Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Monter le capteur de pression à l'aide d'un montage process G 1/4. Couple de serrage recommandée 25Nm (maxi 50Nm).

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

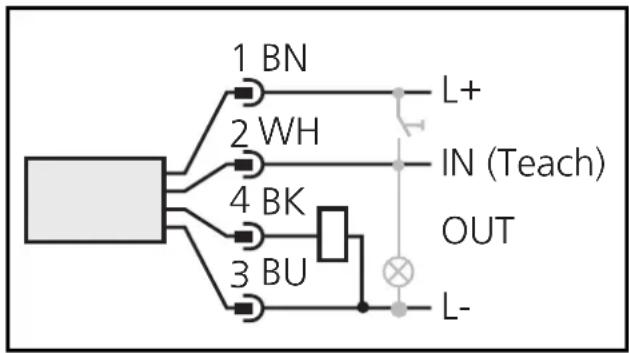

Schéma de branchement:

Couleurs des fils conducteurs des connecteurs femelles ifm:

1 = BN (brun),

2 = WH (blanc),

3 = BU (bleu),

4 = BK (noir).

Seuil de la fonction teach:

Régler la pression souhaitée et la maintenir constante.

Appliquer la tension d'alimentation (+U _B) à la broche 2 (min. >2s, max. <5s).*

Après, le capteur fournit un signal à la broche 2 pendant 2s (= confirmation du réglage).

Changer la fonction de sortie:

(normalement ouvert → normalement fermé ou normalement fermé → normalement ouvert)

Appliquer la tension d'alimentation (+U _B) à la broche 2 (min. >5s, max. 10s).*

Après, le capteur fournit un signal à la broche 2 pendant 2s (= confirmation du réglage).**

par bouton-poussoir local, bouton-poussoir à distance ou API

Le signal peut être évalué par un API ou il peut être utilisé pour une lampe de signalisation (Imax = 250mA).

Message d'erreur:

En cas de réglage non réussi

• par exemple fonction Teach trop courte ou trop longue ou
• pression du circuit hors de la plage de mesure

La broche 2 ne reçoit aucun signal de confirmation. Le réglage précédent reste effectif.

Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Indications en mode de fonctionnement:

Capteur avec unité de programmation/affichage PP2000

Si le capteur est raccordé à une unité de programmation/affichage,

• il est alimenté avec la tension d'alimentation du module,
• il transmet ses données continuellement à cette unité. (valeurs mesurées, signaux transmis à l'électronique d'exploitation et les paramètres réglés).

Les options suivantes se présentent :

- Indication à distance

Indication de la pression actuelle du circuit (en bar, PSI, MPa ou kPa) par un afficheur LED.

- Évaluation à distance

2 signaux de sorties sont fournis (ou 1 signal en mode Teach) selon la configuration de sortie réglée.

- Réglage à distance

Réglage sur la pression actuelle du circuit par la fonction Teach

- Programmation / programmation à distance du capteur

Les paramètres peuvent être réglés avant le montage et la mise en service du capteur ou pendant le fonctionnement.

Pour la programmation : → notice d'utilisateurs de l'unité de programmation.

Pour l'emploi du capteur avec PP2000 hors de l'installation : Utiliser une alimentation appropriée (tension d'alimentation 11,1... 30V DC).

Raccordement de l'unité de programmation/affichage PP2000

Pour le câblage du PP2000: Mettre l'installation hors tension avant de raccorder l'unité.

Pour l'emploi mobile du PP2000 sur une installation en service : Intercaler le PP2000 entre le capteur et l'installation à l'aide du connecteur !

Ne pas déconnecter les connecteurs quand ils sont sous tension.

entrée Teach, 1 x Out pnp npn

Signal Teach et signal confirmation pour le fonctionnement pnp = +U B Signal Teach et signal confirmation pour le fonctionnement npn = -U B Couleurs des fils conducteurs des connecteurs femelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).

Signaux de défaut durant le fonctionnement:

OL	surpression (= au-dessus de l'étendue de mesure du capteur)
UL	souspression (= au-dessous de l'étendue de mesure du capteur)
SC1	(clignotant) = court-circuit de la sortie de commutation 1 / 2;la sortie correspondante est coupée.
SC2

Régler les paramètres suivants:

• Consignes hautes / consignes basses (SP1, rP1, SP2, rP2)
• Fonctions de commutation pour les sorties (OU1, OU2)

	sortie 1 sortie 2
fonction de commutation(les deux sorties peuvent être réglées séparément)	hystérésis / N. O. (Hno)
	hystérésis / N. F.(Hnc)
	fonction fenêtre / N. O. (Fno)
	fonction fenêtre / N. F. (Fnc)

Vous pouvez également régler:

• Temporisation et amortissement pour les sorties de commutation (dS1, dR1, dS2, dR2, dAP)
• PNP ou NPN (P-n)

Suivre les notices pour le montage et le raccordement électrique (page 37).

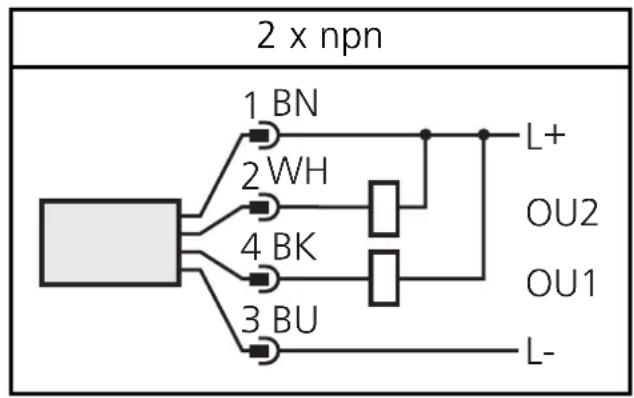

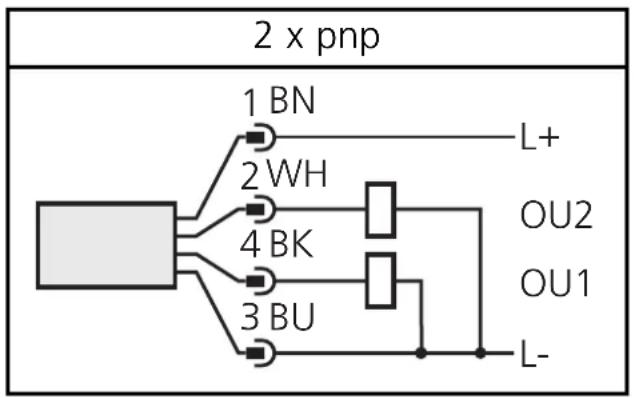

Raccorder l'appareil selon la configuration:

Couleurs des fils conducteurs des connecteurs femelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

5 Capteur configuré par PP2000 avec entrée teach

Régler les paramètres suivants:

• hystérésis / largeur de la fenêtre (SP1, rP1)
• OU2 = tch (broche 2 configurée comme entrée Teach)
• Fonctions de commutation pour sortie 1 (OU1)

hystérésis / N. O. (Hno)

hystérésis / N. F. (Hnc)

fonction fenêtre / N. O. (Fno)

fonction fenêtre / N. F. (Fnc)

Vous pouvez également régler:

• Temporisation et amortissement pour sortie 1 (dS1, dr1, dAP)
• PNP ou NPN (P-n)

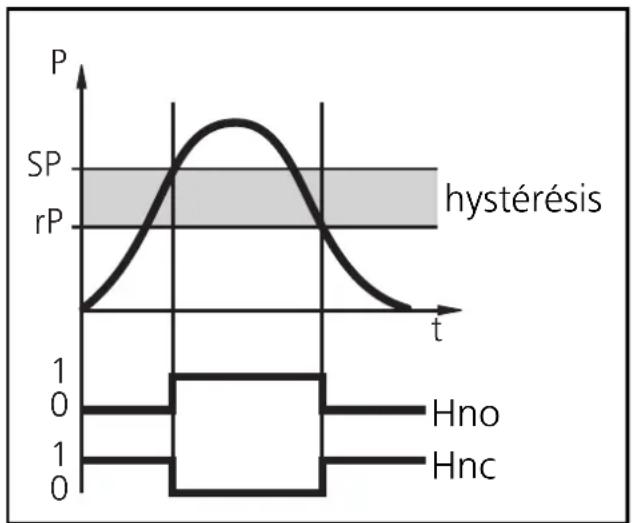

Lorsque vous travaillez avec la fonction hystérésis (Hno ou Hnc), l'hystérésis est réglée par l'écart entre SP1 et rP1.

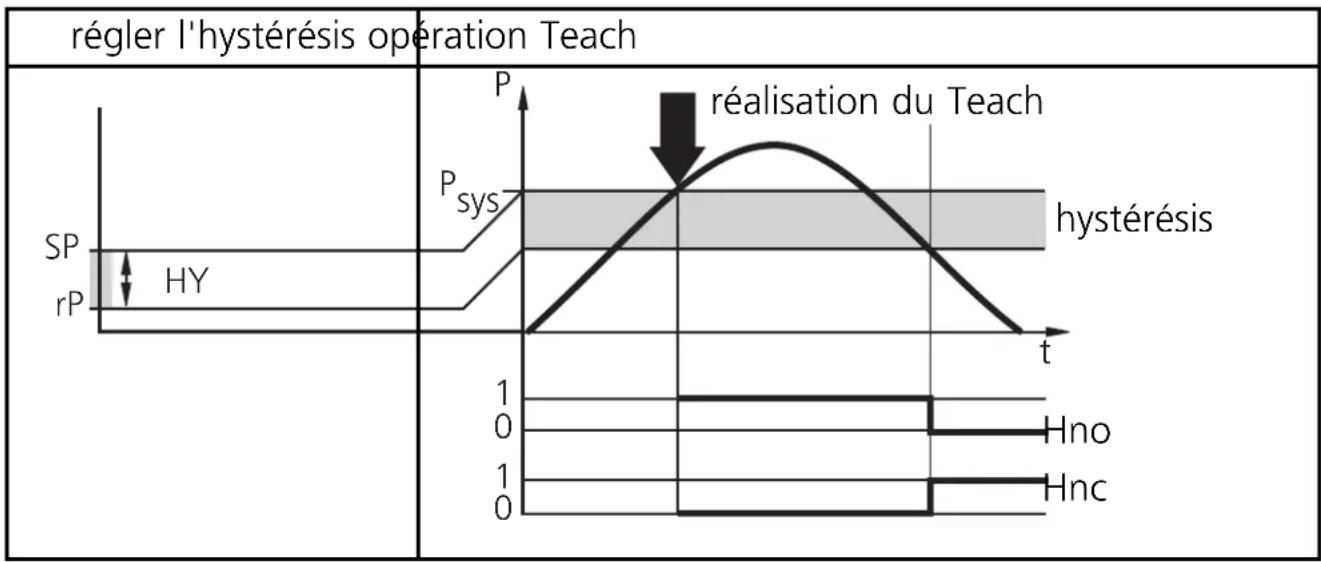

Pendant l'opération Teach, le point de consigne haut est réglé à la pression actuelle du système (P_sys). L'hystérésis reste constante.

Si l'hystérésis est plus grande que permise pour le nouveau point de consigne haut (le point de consigne bas serait inférieur à l'étendue de mesure), l'opération Teach est annulée (le capteur fournit un signal d'erreur, → page 38).

Réduire l'écart entre SP1 et rP1 et recommencer l'opération Teach.

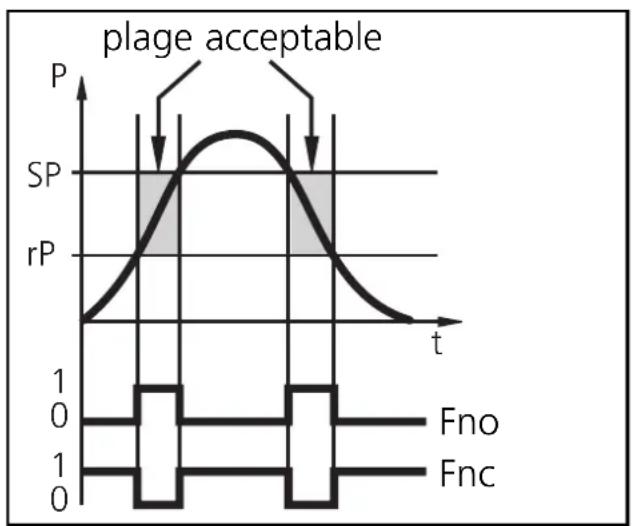

Lorsque vous travaillez avec la fonction fenêtre (Fno ou Fnc), la largeur de la fenêtre est réglée par l'écart entre SP1 et rP1.

Pendant l'opération Teach, la fenêtre est réglée de façon à ce que la pression actuelle du système (P_sys) se trouve au milieu de la fenêtre.

Suivre les notices pour le montage et le raccordement électrique (page 37).

Raccorder l'appareil selon la configuration :

Signal Teach et signal confirmation pour le fonctionnement pnp = +U _B

Signal Teach et signal confirmation pour le fonctionnement npn = -U _B

Couleurs des fils conducteurs des connecteurs femelles ifm:

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Explication de l'opération Teach → page 38.

Explication des fonctions hystérésis et fenêtre → page 48.

Options de menu/ paramètres réglables

(si raccordé à une unité de programmation)

SP1SP2	Point de consigne haut 1 / 2Seuil auquel la sortie change son état de commutation.plage de réglage: 1 ... 100% de la valeur del'étendue de mesureindiqué en unité réglée (bar, PSI, MPa ou kPa)
rP1rP2	Point de consigne bas 1 / 2Seuil auquel la sortie change son état de commutationplage de réglage: 0,5 ... 99,5% de la valeur del'étendue de mesureindiqué en unité réglée (bar, PSI, MPa ou kPa)rPx est toujours plus bas que SPx. Des valeurs pour rPx plus élevées que SPx ne sont pas acceptées.Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'écart entre SPx et rPx reste constante). Si l'écart est supérieure au nouveau point de consigne haut, il est automatiquement réduite (rPx est mis à la valeur de réglage minimum).
OU1	Configuration pour broche 4 (sortie 1 / interface EPS)5 réglages peuvent être sélectionnés-Hno = hystérésis / normalement ouvert-Hnc = hystérésis / normalement fermé-Fno = fonction fenêtre / normalement ouvert-Fnc = fonction fenêtre / normalement fermé-EPS = Le capteur transmet ses données à l'unité de programmation et d'affichage via la broche 4; les valeurs réglées pour SP1 et rP1 ne sont pas effectives.
OU2	Configuration pour broche 2 (sortie 2 / entrée Teach)5 réglages peuvent être sélectionnés-Hno = hystérésis / normalement ouvert-Hnc = hystérésis / normalement fermé-Fno = fonction fenêtre / normalement ouvert-Fnc = fonction fenêtre / normalement fermé-tch = la broche 2 est l'entrée pour le signal Teach; les valeurs réglées pour SP2 et rP2 ne sont pas effectives.

Pour le fonctionnement des broches pin 2 et 4 du connecteur → page 47

S60Snd	Options de menu pour les actions du PP2000Sto = store (mémoriser): mémorise des paramètresSnd = send (transmettre): transmet des paramètres au capteurVoir le notice utilisateurs de l'unité de programmation/affichage
EF	Fonctions supplémentairesCette option de menu contient un sous-menu avec des paramètres supplémentaires. En appuyant brièvement sur le bouton Set ces paramètres peuvent être sélectionnés.
HILO	Mémorisation pression maxi/mini• HI: affichage de la pressure maxi mesurée• LO: affichage de la pressure mini mesuréeEffacer la mémoire:- Appuyer sur le bouton "Mode/Enter" jusqu'à ce queHIouLOsoit affiché.- Appuyer sur le bouton et le maintenir appuyé jusqu'à ce que“- - - ” soit affiché.- Appuyer brièvement sur le bouton "Mode/Enter".
COF	Calibrage du point zéro (Calibration offset)La valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée.• plage de réglage: -5 ... +5% de la valeur de l'étendue de mesure
CAr	Remise à 0 du calibrage (Calibration reset)Remet le calibrage réglé parCOFà 0.- Appuyer sur le bouton "Mode/Enter" jusqu'à ce queCARsoit affiché.- Appuyer sur le bouton et le maintenir appuyé jusqu'à ce que“- - - ” soit affiché.- Appuyer brièvement sur le bouton "Mode/Enter".
d51d52dr1dr2	Temporisation pour les sorties de commutationdSx = temporisation à l'enclenchement;drx = temporisation au déclenchementLa sortie ne change pas son état de commutation immédiate-ment. La commutation se produit après l'écoulement de la tem-porisation. Si l'évènement de commutation n'existe plus aprèsl'écoulement de la temporisation, la sortie ne change pas d'état.• plage de réglage: 0 / 0,10 ... 50s en pas de 0,1s(0 = temporisation n'est pas actif)• indiqué en secondes
P-n	Caractéristiques des sorties2 options peuvent être sélectionnées:- PnP = sortie positive- nPn = sortie négativeCe réglage s'applique à toutes les deux sorties de commutation.

dAP	Amortissement pour les sorties de commutationLes pics de pression de courte durée ou de haute fréquence peuvent être filtrés.Valeur dAP = temps d' amortissement entre changement de la pression et changement de l'état de commutation en secondes.• plage de réglage: 0 / 0,01 ... 4s en pas de 0,01s(0 = dAP n'est pas actif)Corrélation entre la fréquencede commutation et dAP: : fmax = 1/2 × dAP
d15	Réglage de l'afficheur sur PP20009 options peuvent être sélectionnées:d1 = actualisation de la valeur mesurée toutes les 50msd2 = actualisation de la valeur mesurée toutes les 200msd3 = actualisation de la valeur mesurée toutes les 600msL'actualisation ne change que l'intervalle d'actualisation de l'affichage. Il n'a aucun effet sur les sorties.ph = affichage du pics de pression (peak hold)rd1, rd2, rd3, rph = affichage comme d1, d2, d3, Ph; orientation de l'affichage à 180°OFF = En mode Run l'affichage de la valeur mesurée est désactivé. Si l'un des boutons est appuyé la valeur mesurée actuelle est affichée pendant 15s. Si le bouton Mode/Enter est appuyé encore une fois, le mode Display est activé.
Uni	Unité d'affichage pour PP2000Les valeurs mesurées et les valeurs pour SPx/rPx peuvent être indiquées dans les unités suivantes:bAr (= bar), PSI, PA (= MPa ou kPa)Pour les appareils avec une étendue de mesure > 999 PSI 1/10 de la valeur PSI est affiché. La valeur affichée doit donc être multipliée par le facteur 10 .Exemple:valeur affichée = 15; valeur réelle = 15 * 10 = 150 PSIDes étiquettes pour les différents facteurs de correction sont jointes à l'unité de programmation et d'affichage PP2000. Coller l'étiquette respective sur l'appareil ou écrire sur l'étiquette.Choisir l'unité d'affichage avant de régler les seuils (SPx, rPx).Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts.Réglage en usine : Uni = bAr.

Fonctionnement de broches pin 2 et 4 du connecteur

Les fonctions des broches 2 et 4 du connecteur sont variables et peuvent être réglées par l'unité de programmation.

• Broche 2 = entrée Teach ou sortie de commutation (réglable via l'option de menu OU2 → page 44).
• Broche 4 = sortie de commutation ou interface de communication (réglable via l'option de menu OU1 → page 44).

Broche 2
Réglage Fonction
OU2 = tch (comme fourni)	La broche 2 est l'entrée Teach. Un signal Teach à la broche 2 définit la valeur mesurée actuelle comme seuil de commutation et la broche 4 comme sortie de commutation.
OU2 = Hno, Hnc, Fno ou Fnc	La broche 2 est la sortie de commutation. Les points de consigne haut et bas sont programmés. La fonction Teach est désactivée.

Broche 4
Réglage Fonction
OU1 = EPS*	La broche 4 est l'interface de communication.Le capteur attend un protocole EPS d'une unité de programmation / affichage.La fonction de commutation n'est pas active.
	La broche 4 devient automatiquement la sortie de commutation si le capteur reçoit un signal Teach valable.
OU1 = Hno, Hnc, Fno ou Fnc(OU1 = Hno si fourni)	La broche 4 est la sortie de commutation.Les points de consigne haut et bas sont programmés.
	Si le capteur est raccordé à une unité de programmation / affichage la broche 4 devient l'interface de communication (transmet les signaux de mesure et d'évaluation, reçoit les commandes de programmation).Si l'unité de programmation/affichage est déconnectée, la broche 4 redevient automatiquement la sortie de commutation.

Ce réglage doit être sélectionné si l'unité de programmation / affichage est raccordée au capteur en permanence.

Hystérésis:

L'hystérésis garantit un état de commutation stable en cas de fluctuations de la pression du circuit autour de la valeur présélectionnée. Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rPx) est atteinte.

L'hystérésis est réglable : D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigne basse.

Fonction fenêtre:

La fonction fenêtre permet la surveillance d'une plage acceptable définie. Si la pression du circuit est entre la consigne haute (SPx) et la consigne basse (SPx), la sortie est commutée (fonction fenêtre/normalement ouvert) ou non commutée (fonction fenêtre / normalement fermé).

La largeur de la fenêtre peut être

réglée par la différence entre SPx et rPx. SPx = valeur supérieure, rPx = valeur inférieure.

Tension d'alimentation [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9,6 ... 30 DC Tension d'alimentation pour PP2000 avec capteur PP753x [V] . min. 11,1 DC Courant de sortie [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 x 250 protection courts-circuits, protection inversion de polarité, prot. surcharges Chute de tensiol [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2 Consommation [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 45

Exactitude / dérives (en% du gain) - Seuil de commutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < ± 1,5 - Exactitude type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ ± 0,25 (BFSL) / < ± 0,5 (LS) - Linéarité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - Hystérésis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - Répétabilité (avec des fluctuations de température < 10K) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stabilité à long terme (en % du gain par an) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Coefficients de température (CT) dans la plage de température compensée 0 ... +80°C (en % du gain par 10 K) - meilleur CT du point de zéro / du gain . . . . . . . . . . . . . . . . . . . . . . . < ± 0,2 / < ± 0,3

Retard à la disponibilité [s] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,3 Temps de réponse mini [ms]. 3 (si dAP = 0); valeur de défaut: dAP = 0,06s Fréquence de commutation [Hz] . . . . . . . . . . . . . . . . 170 ... 0,125

Matières en contact avec le fluide . INOX 303; céramique; FPM (Viton) Boîtier. INOX 304; FPM (Viton); PEI Protection IP 68 (7 jours / profondeur d'eau 1m / 0,1 bar); IP69K (DIN 40050 / 9) Protection III (TBTS, TBTP) Résistance d'isolation [MΩ] > 100 (500 V DC) Tenue aux chocs [g] 1000 (DIN/CEI 60068-2-27 DIN/CEI 60068-2-29) Tenue aux vibrations [g] 20 (DIN /CEI 68-2-6, 10 - 2000 Hz) Cycles de commutation min. 100 millions Température ambiante [°C] -40 ... +90 Température du fluide [°C] -25 ... +90 (-40 ... +90 sur demande) Température de stockage [°C] -40 ... +100

CEM émission de parasites selon la directive de véhicules à moteur 95/54/CE immunité aux parasites selon la directive de véhicules à moteur 95 /54/CE annexe IX rayonnement HF 150V/m 150V/m tenue aux impulsions selon ISO 7637 alimentation selon ISO 7637-2 (impulsions 1a, 1b, 2, 3a, 3b, 4, 6, 7) câbles de signaux selon ISO 7637-3 (impulsions a et b) immunité aux parasites selon EN 61000-6-2 EN 61000-4-2 décharges électrostatiques: 8 / 15 KV EN 61000-4-3 rayonnement HF: 100 V/m EN 61000-4-4 transitoires électriques rapides: 2 KV EN 61000-4-6 HF conduites par le câble: 10 V

Dimensions

Programmier-Menü(zugänglich nur mit Programmiergerät)

Programming menu(only when connected to programming unit)

Menu(seulement si raccordé à une unité de programmation)
