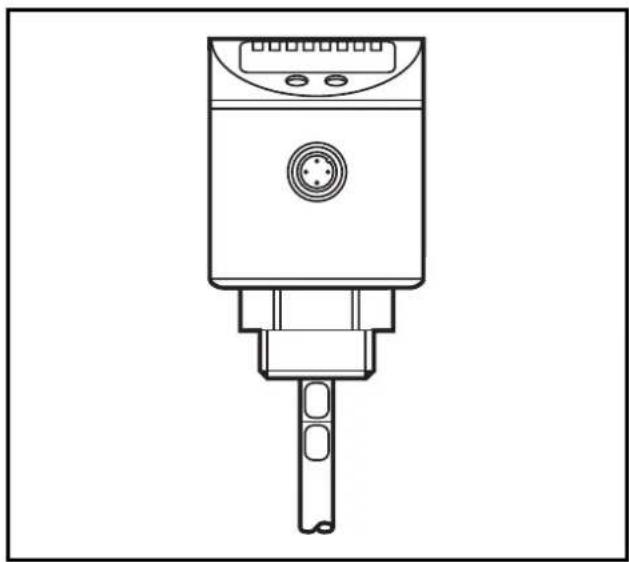

MODE D'EMPLOI LR7024 IFM

• 3Contenue Fonctionnement et caractéristiques p. 47
• Aperçu des fonctions p. 47
• Montage p. 49
• Raccordement électrique p. 54
• Programmation p. 55
• Eléments de service et d'indication p. 56
• Structure du menu p. 57
• Mise en service / Fonctionnement p. 62
• Données techniques p. 63
• Applications p. 64
• Dimensions Informations importantes pour l'utilisateur de cette notice p. 67

• Cette notice fait partie du produit. Lisez-la attentivement avant l'emploi du produit.

• Gardez la notice pour un emploi ultérieur.

• Passez la notice aux propriétaires ou utilisateurs ultérieurs du produit.

• Joignez chaque supplément que vous recevrez à cette notice. Remarque sur la sécurité

• L'appareil doit être monté par un électricien.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

• Alimentation selon EN50178, TBTS, TBTP.

• L'appareil est conforme à la norme EN 50081-2, produit de classe A. L'énergie rayonnée des micro-ondes est considérablement inférieure à par exemple celle des portables. Selon l'état actuel de la science, le fonctionnement de l'appareil peut être classifié comme sans risque pour la santé.

• L'emploi non approprié ou incorrect peut mener à des défauts de fonc- tionnement de l'appareil ou à des effets non désirés dans votre appli- cation. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation. 46Fonctionnement et caractéristiques Application LR70 est un capteur de niveau compact pour la détection de liquides. L'appareil a été conçu pour satisfaire notamment aux exigences des applications en machines-outils. Il est particulièrement approprié pour contrôler les liquides d'arrosage et de lubrification ainsi que d'autres détergents aqueux dans les systèmes de nettoyage de pièces. Restriction de l'application

• Utiliser l'appareil uniquement dans des cuves métalliques. Non approprié pour des couvercles en plastique.

• L'appareil n'est pas approprié pour les huiles, graisses, fluides pulvé- rulents, matières en vrac, acides, bases ; il n'est pas approprié pour les applications agro-alimentaire et de galvanisation.

• De la mousse, les couches séparées (par ex. huile sur de l'eau), des surfaces très absorbantes ou jaillissantes peuvent amener à des mesures erronées ou des pertes de signaux. Vérifier le fonctionne- ment par un test de l'application. Lorsqu'il y a une perte de signaux l'appareil affiche " Err1 " et commute les sorties à un état défini → page 63, comportement de la sortie). Description de la fonction Principe de mesure L'appareil fonctionne selon le principe du radar à micro-ondes guidées : il mesure le niveau à l'ai- de d'impulsions électromagné- tiques dans la plage des nanose- condes. Les impulsions sont émises par la tête du capteur et guidées le long de la sonde (fig. 1). Si elles tou- chent le fluide à détecter, elles sont réfléchies et renvoyées au capteur (fig. 2). La durée entre l'émis- sion et la réception de l'impulsion est une mesure directe de la distan- ce parcourue, et ainsi du niveau actuel. La référence pour la mesure de la distance est le bord inférieur du filetage.

1 2Aperçu des fonctions

• L'appareil affiche le niveau actuel et signale à l'aide de deux sorties de commutation que les valeurs limites réglées sont atteintes ou que le niveau est inférieur à la valeur limite réglée. Les points de consigne haut et bas, et les fonctions de commutation des sorties peuvent être réglés via le menu utilisateur. Pour chacune des deux sorties de commutation, une temporisation au déclenchement (max. 5 s) peut être réglée (par ex. pour des cycles de pompe très longs).

• L'appareil peut être utilisé dans des cuves de tailles différentes. 3 longueurs de sonde sont disponibles. De plus, la sonde peut être raccourcie pour l'adapter à la hauteur de la cuve. L'appareil peut être réglé sur la nouvelle longueur de sonde par le menu utilisateur.

• La zone entre le fond de la cuve et le bord inférieur de la sonde peut être saisie comme valeur offset (OFS). De ce fait, l'affichage et les seuils de commutation se réfèrent au niveau réel.

• L'unité d'affichage est réglable : cm ou inch.

• L'appareil peut être remis aux réglages de base effectués en usine.

• Le comportement des sorties en cas de défaut est réglable. Si un défaut de l'appareil est détecté ou si la qualité du signal tombe en- dessous d'une valeur minimale, les sorties passent à l'état sûr (→ page 59, paramètres FOU1 et FOU2).

• Boîtier orientable à 360° pour l'orientation après le montage.

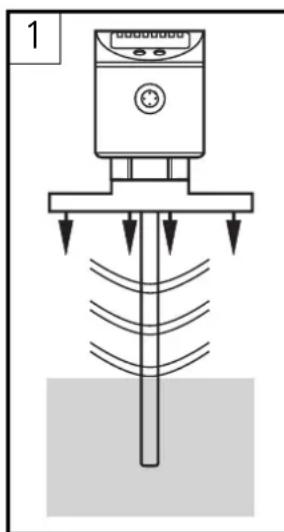

• Sonde orientable à 360° pour faciliter le montage / démontage de la sonde. Pour que l'appareil fonctionne correctement, certaines conditions de montage doivent être respectées. Lire le chapitre suivant (Montage) attentivement et suivre les consignes. 48Montage Vous avez 3 possibilités de montage :

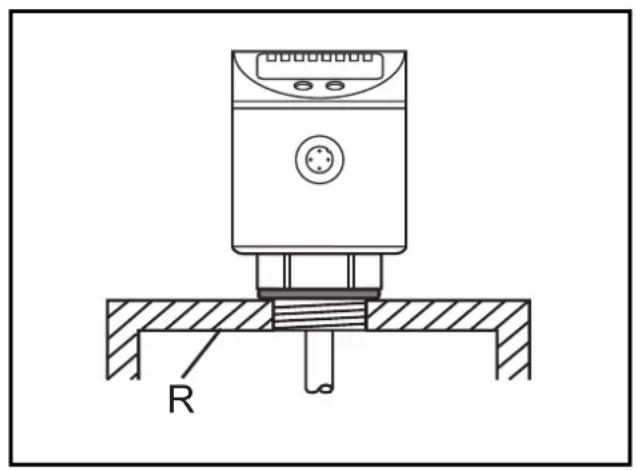

1. Montage par un raccord process G ¾ dans le couvercle de la cuve.

2. Montage dans le couvercle à l'aide d'une bride à visser (p. ex. en

cas de cuves aux parois minces)

3. Montage dans une cuve ouverte à l'aide d'un dispositif de fixation.

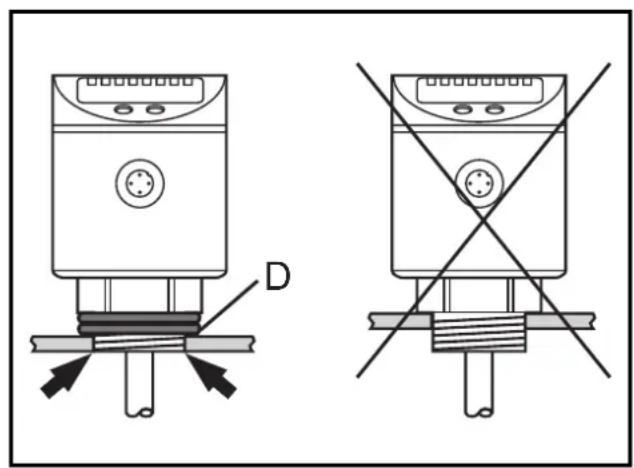

ATTENTION : en tout cas, l'appareil doit être en contact avec une sur- face métallique pour la transmission des signaux de mesure (plaque de transmission). Concernant 1 et 2 : En cas de montage dans des cuves métalliques fermées, le couvercle métallique sert de plaque de transmission (R). Le bord inférieur du filetage doit être affleurant avec l'environne- ment de montage. Utiliser les joints d'étanchéité ou les ron- delles (D) afin d'obtenir la hau- teur appropriée. L'utilisation des brides à visser ifm (→ page 53) assure un mon- tage affleurant.

DConcernant 3 : En cas de montage dans des cuves métalliques ouvertes, l'appareil doit être monté à l'aide d'une fixation métallique. Elle sert de plaque de transmission (R). Dimensions minimales : 150 x 150 mm en cas d'une fixation carrée, 150 mm diamètre en cas d'une fixation circulaire. Monter l'appareil au milieu de la fixation autant que possible. La dis- tance D2 ne doit pas être inférieure à 40 mm. Lieu de montage / environnement de montage

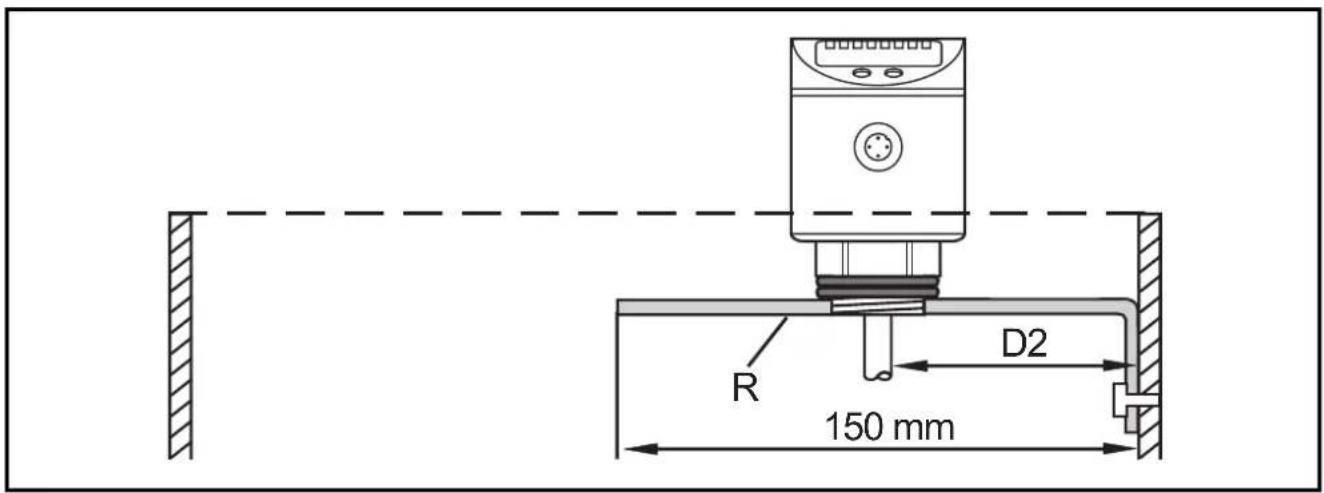

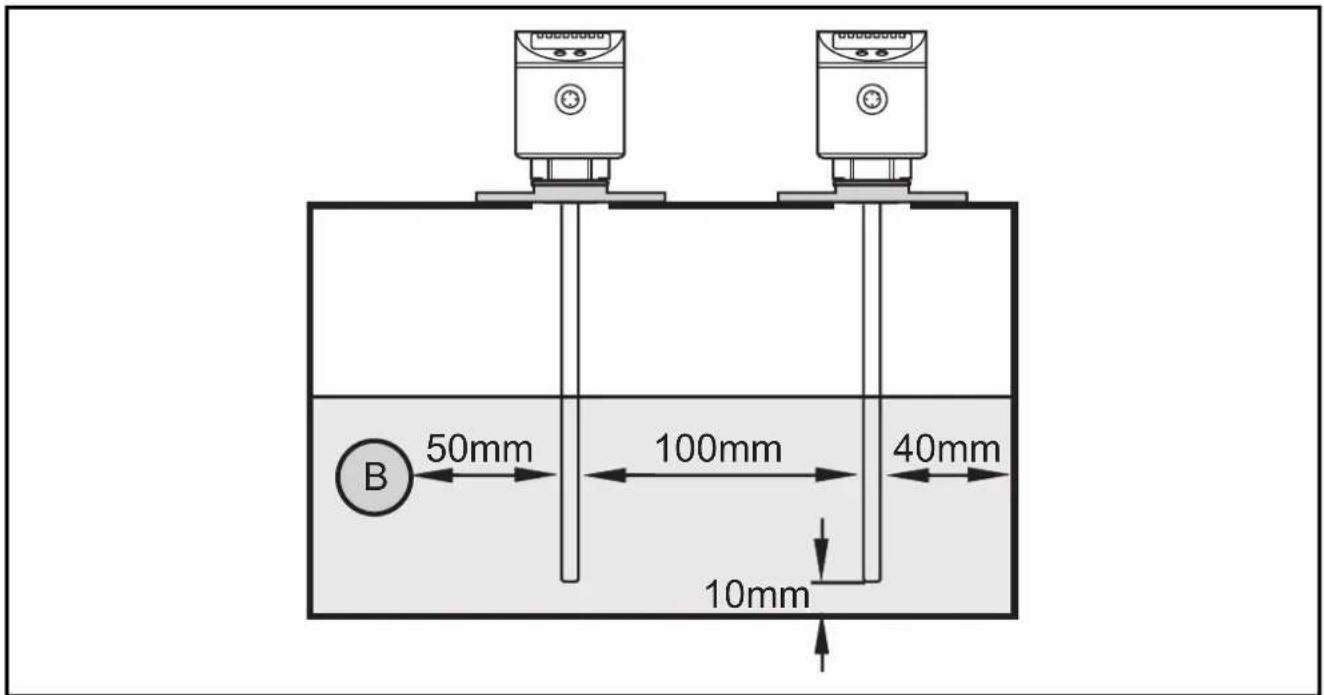

• La sonde doit respecter les distances minimales avec les parois de la cuve, les objets dans la cuve (B) et le fond de la cuve ainsi qu'avec d'autres capteurs de niveau.

40mm• En cas de parois de la cuve non planes, de crans, d'entretoises ou d'autres éléments présents dans la cuve, une distance de 50 mm avec la paroi de la cuve doit être respectée.

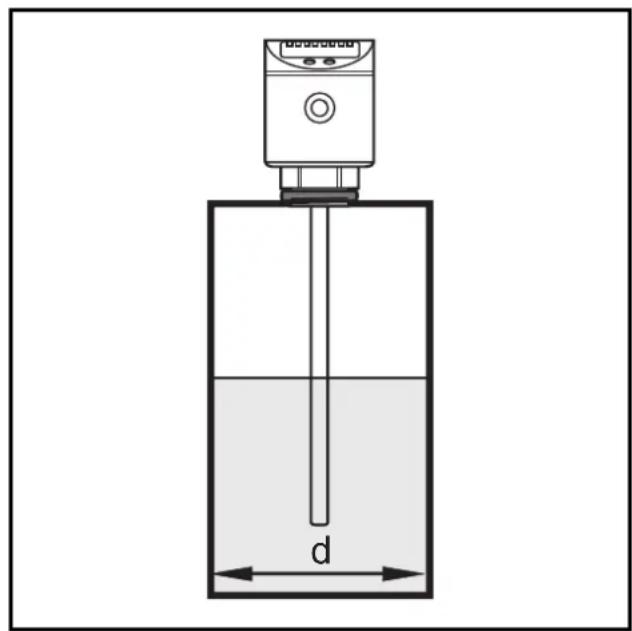

• En cas de montage dans des tuyaux, le diamètre intérieur (d) du tuyau doit être au moins 100 mm. Utiliser uniquement des tuyaux métalliques.

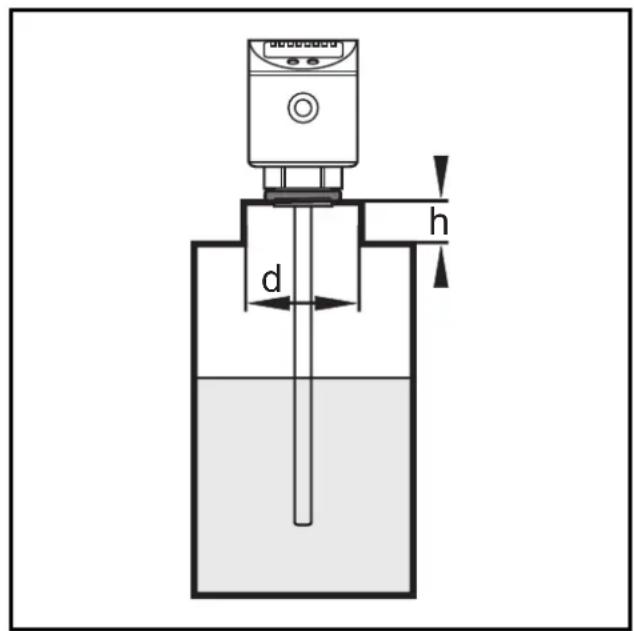

• En cas de montage dans des manchettes, le diamètre de la man- chette (d) doit être au moins de 50 mm. La hauteur de la manchet- te (h) ne doit pas dépasser 40 mm.

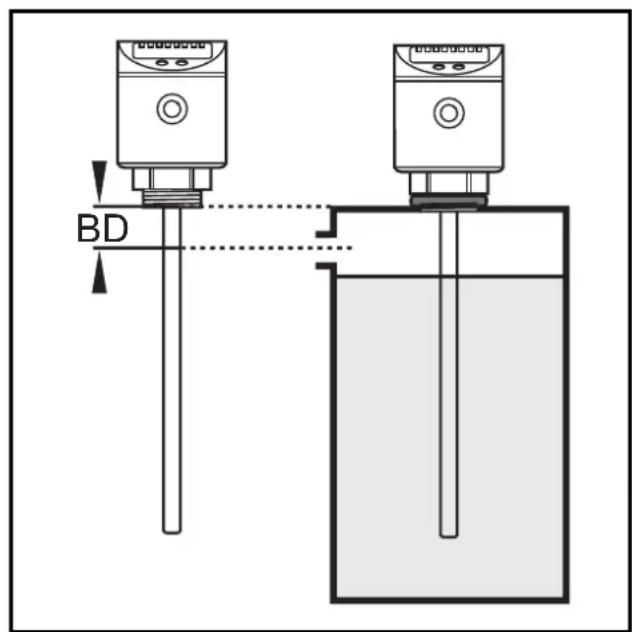

• Le niveau maximal ne doit pas dépasser la zone morte (BD = 40 mm). Si elle est dépassée de plus de 10 mm, des erreurs de mesure et des messages d'erreur peuvent se produire. Prévoir de réaliser un déversoir afin d'éviter ce problème.

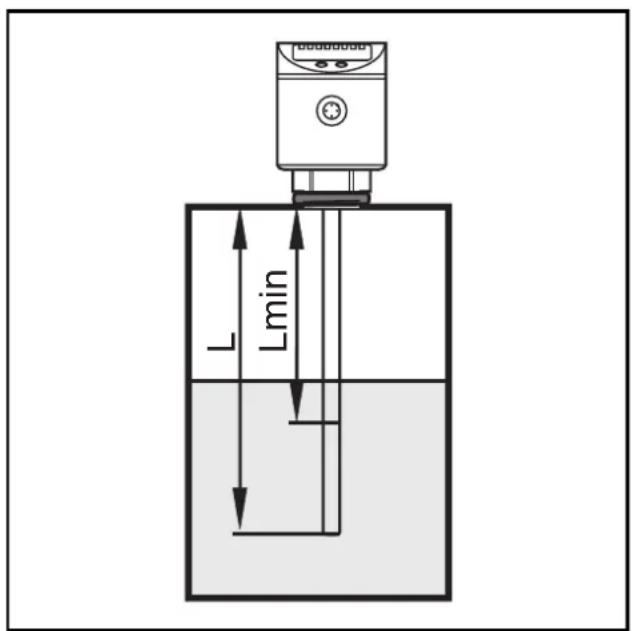

BDAdaptation de la sonde Les capteurs sont livrés avec des sondes de différentes longueurs (L). LR7022: L = 240 mm LR7023: L = 450 mm LR7024: L = 700 mm La sonde peut être raccourcie pour l'adapter aux différentes hauteurs de cuves. La longueur minimale admissible de la sonde Lmin est de 150 mm. Procéder comme suit :

1. Marquer la longueur souhaitée (L).

2. Dévisser la sonde de l'appareil.

3. Raccourcir la sonde. La longueur minimale admissible de la sonde

ne doit pas être inférieure à 15 cm / 6 inch).

4. Enlever toutes les bavures et arêtes vives.

5. Visser la sonde sur l'appareil.

Couple de serrage recommandé : 4 Nm.

6. Régler la nouvelle longueur lors de la mise en service (→ page 58,

point de menu : LEnG). Remarques : Les sondes sont également disponibles comme accessoires : E43203 (240 mm), E43204 (450 mm), E43205 (700 mm). Chaque appareil de type LR70 peut être combiné avec toutes les sondes indi- quées. Pour faciliter le montage et le démontage, la sonde est orientable sans restric- tion par rapport au filetage (raccord process). Même dans le cas de plusieurs tours, aucun endommagement de la sonde n'est à craindre.

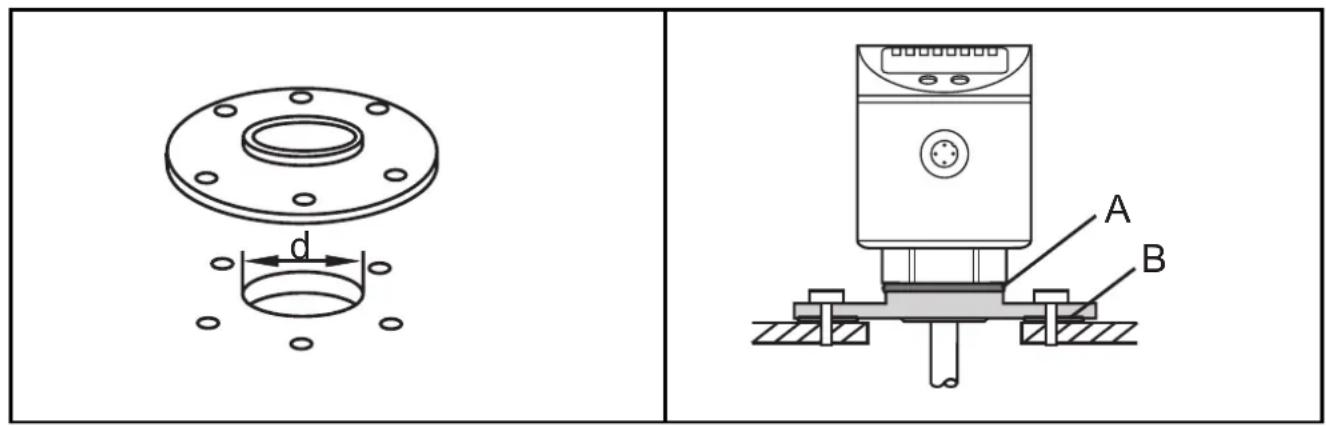

LminMontage du capteur à l'aide d'une bride à visser

• Pour le montage de l'appareil, un trou percé dans le couvercle de la cuve est nécessaire. Le trou percé doit avoir un diamètre minimal (d) pour permettre une transmission suffisante du signal de mesure dans la sonde. Le diamètre dépend de l'épaisseur de la paroi du couvercle de la cuve :

• La bride à visser est montée avec la surface plate vers la cuve et fixée avec des vis. Poser le joint d'étanchéité de l'appareil (A) et le joint d'étanchéité de l'adaptateur (B).

• Après le montage, le boîtier du capteur peut être orienté. Il est orientable sans restriction par rapport au filetage (raccord process). Même dans le cas de plusieurs tours, aucun endommagement de la sonde n'est à craindre. Les brides à visser suivantes sont disponibles comme accessoires : Bride à visser 73 - 90 / G ¾, aluminium ............................ référence. E43201 Bride à visser 65 - 80 / G ¾, aluminium ............................ référence. E43202 Elles sont appropriées pour une pression maximale de la cuve de 0,5 bar.

Epaisseur de la paroi [mm] 1...5 5...8 8...11 Diamètre du trou percé [mm] 30 40 55Raccordement électrique L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP. Mettre l'installation hors tension avant de raccorder l'appareil comme suit :

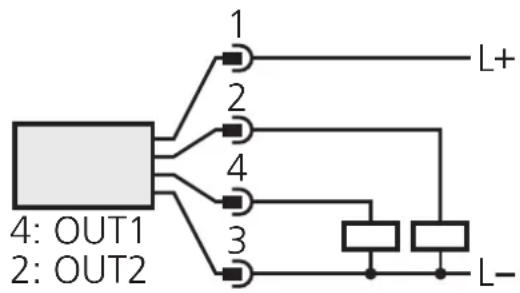

Broche / raccordement Couleurs des fils conducteurs des connecteurs femelles ifm : 1 brun 2 blanc 3 bleu 4 noir

OUT2 (sortie de travail)

OUT1 (sortie de travail)Programmation *Réduire la valeur du paramètre: Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum. Timeout : Si lors du programmation, aucun bouton-poussoir n'est appuyé pendant 15 s, l'appareil redevient opérationnel sans aucune modification des valeurs. L'appareil peut être verrouillé afin d'éviter une fausse programma- tion non intentionnelle: Appuyer sur les deux boutons pendant 10 s (jusqu’à soit indiqué); (l’appareil doit être en Mode Run). Déverrouiller : Appuyer sur les deux boutons pendant 10 s (jusqu'à ce que soit indiqué). Appareil livré : non verrouillé. En cas d'appa- reil verrouillé, l'information est indiquée lorsque vous essayez de changer des valeurs de paramètres. L'appareil peut être programmé avant ou après l'installation.

Mode/Enter Set Mode/Enter Set Mode/Enter Set Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affiché. Appuyer sur le bouton Set et le maintenir appuyé. La valeur de paramètre actuelle clignote pendant 5s, après la valeur est incrémentée* (pas à pas en appuyant sur le bou- ton-poussoir plusieurs fois ou conti- nuellement en le maintenant appuyé). Appuyer brièvement sur le bouton Mode/Enter (= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.

Changer d'autres paramètres : Recommencer avec l'étape 1. Terminer la programmation : Attendre 15s ou appuyer sur le bouton Mode/Enter jusqu'à ce que la valeur mesurée actuelle soit indiquée de nouveau.Eléments de service et d'indication

2 x LED jaune Indication de l'état de commutation, LED allumée si la sortie correspondante est commutée. - LED 1 = OUT1 (sortie à configurer librement). - LED 2 = OUT2 (sortie à configurer librement). 2 x LED verte LED allumée = unité sélectionnée : - LED 1 = niveau en cm. - LED 2 = niveau en inch. Visualisation alphanumérique à 4 digits - Indication du niveau actuel. - Indication de fonctionnement et de défauts. - Indication des paramètres et valeurs de paramètres. Bouton-poussoir Mode / Enter Sélection des paramètres et validation des valeurs de paramètres. Bouton-poussoir Set - Réglage des valeurs de paramètres (en appuyant sur le bouton-poussoir et le maintenant appuyé, ou en pas à pas en appuyant sur le bouton- poussoir plusieurs fois).

MPour la programmation, effectuer les étapes suivantes dans l'ordre indiqué. 1 Accéder aux fonctions étendues

• Appuyer sur le bouton-poussoir Mode/Enter jusqu'à ce que EF soit affiché.

• Appuyer sur le bouton-poussoir Set. Le premier paramètre du menu étendu est maintenant affiché. En appuyant encore une fois sur le bouton-poussoir Set vous accédez à la valeur de paramètre correspondante. L'appui sur le bouton-poussoir Mode/Enter donne accès aux paramètres suivants. 2Sélection de l'unité d'affichage Choisir l'unité d'affichage : cm / inch. Choisir l'unité d'affichage avant de régler les valeurs pour les paramètres (SPx, rPx, LEnG, OFS). Cela évitera les erreurs d'arrondi générées en interne lors de la conver- sion des unités et permettra de régler des valeurs exactes. Réglage en usine : Uni = cm. 3Réglage de la longueur de sonde (length) Le réglage n'est nécessaire que si la longueur de la sonde est différente de celle d'origine. A la livraison : LEnG = longueur de sonde L (voir schéma, page 67).

• Déterminer la longueur de sonde réelle (mesurée à par- tir du bord inférieur du filetage jusqu'à l'extrémité de la sonde). Arrondir cette valeur à 5 mm / 0,2 inch.

• Activer le paramètre LEnG. Saisir la nouvelle valeur. La plage de réglage pour la longueur de sonde est indi- quée dans la table à la page 60. 4 Saisie de la valeur offset La zone entre le fond de la cuve et le bord inférieur de la sonde peut être saisie comme valeur offset (OFS). De ce fait, l'affichage et les seuils de commutation se réfèrent au niveau réel. Réglage en usine : OFS = 0. Valeurs de réglage pour OFS

• page 60. Attention : Régler OFS avant de régler les seuils de com- mutation (SPx, rPx) et OP. Il est ainsi possible d'éviter des mauvais réglages par inadvertance.

ParamètrePas Programmation5Réglage des paramètres de commutation SP1 : seuil 1 = valeur limite maximale à laquelle la sortie de commutation OUT1 change son état de commutation. rP1 : seuil 1 = valeur limite minimale à laquelle la sortie de commutation OUT1 change son état de commutation. OU1 : fonction de commutation pour la sortie de commu- tation OUT1. 4 réglages peuvent être sélectionnés : fonction hystérésis (H..) ou fenêtre (F..) en normale- ment ouvert (.no) ou normalement fermé (.nc). SP2 : seuil 2 = valeur limite maximale à laquelle la sortie de commutation OUT2 change son état de commutation. rP2 : seuil 2 = valeur limite minimale à laquelle la sortie de commutation OUT2 change son état de commutation. OU2 : fonction de commutation pour la sortie de commu- tation OUT2. 4 réglages peuvent être sélectionnés : fonction hystérésis (H..) ou fenêtre (F..) en normale- ment ouvert (.no) ou normalement fermé (.nc). Plages de réglage pour SPx et rPx → page 60. Remarque : Si le point de consigne haut est utilisé en tant que protection contre le débordement, le réglage OUx = Hnc (normalement fermé) est recommandé. Grâce à la fonction normalement fermée, même les ruptures de fils ou du câble peuvent être détectées. 6Régler la temporisation au déclenchement dr1 / dr2 : temporisation au déclenchement pour la sortie de commutation OUT1 / OUT2.

• Plage de réglage : 0...5 s en pas de 0,2 s. La temporisation au déclenchement n'est effective que lorsque la fonction de commutation hystérésis (OUx = H..) est réglée. 7 Comportement des sorties en cas de défaut FOU1 / FOU2 : comportement de la sortie de commuta- tion OUT1 / Out2 en cas de défaut 2 réglages peuvent être sélectionnés :

• On = sortie fermée (On) en cas de défaut.

• OFF = sortie ouverte (OFF) en cas de défaut. Réglage en usine : FOU1 / FOU2 = OFF. Des défauts sont : défaut du matériel, qualité du signal trop faible. Un débordement n'est pas considéré comme un défaut !

FRANÇAIS ParamètrePas ProgrammationRemise aux réglages de base effectués en usine Remet tous les réglages à l'état de livraison. Avant la remise aux réglages de base effectués en usine, vérifier les effets possibles sur votre application !

• Appuyer sur le bouton-poussoir « Mode/Enter » jus- qu'à ce que rES soit affiché.

• Appuyer sur le bouton-poussoir « Set » et le maintenir appuyé jusqu'à ce que « - - - - » soit affiché.

• Appuyer brièvement sur le bouton-poussoir « Mode/Enter ». Ensuite l'affichage retourne à rES. Plage de réglage pour la longueur de sonde (s'applique à tous les appa- reils de type LR70). La sonde peut être remplacée. Les sondes sont disponibles comme acces- soires en différentes longueurs. Plages de réglage pour OFS (s'applique à tous les appareils de type LR70). Plages de réglage pour SPx, rPx *L = longueur de sonde [cm] à la livraison ; ∆L = incréments Les valeurs s'appliquent à la longueur de sonde à la livraison et à OFS = 0.

rPx est toujours plus bas que SPx, SPx est toujours plus bas que OP. Si la valeur pour SPx est réduite à une valeur ≤ rPx, la position de rPx se déplace également.

Si l'écart entre rPx et SPx est faible (env. 3 x incrément), rPx est également augmenté lorsque SPx est augmenté. Si l'écart entre rPx et SPx est plus grand, rPx reste à la valeur réglée même si SPx est augmenté.

ParamètrePas Programmation Plage de réglage en pas de

0,5 inch 6,0...27,6 0,2 Plage de réglage en pas de

• 0,5 inch 0 p. 39
• ,4 0,2 SPx ∆L* LR7022 ( L = 24)* cm inch 1,5 p. 20
• ,0 0,6 p. 7
• ,8 0,5 0,2 rPx 1,0 p. 19
• ,5 0,4 p. 7
• ,6 LR7023 (L = 45)* cm inch 1,5 p. 41
• ,0 0,6 p. 16
• ,2 0,5 0,2 1,0 p. 40
• ,5 0,4 p. 16
• ,0 LR7024 ( L = 70)* cm inch 1,5 p. 66
• 0,6 p. 26
• ,0 0,5 0,2 1,0 p. 65

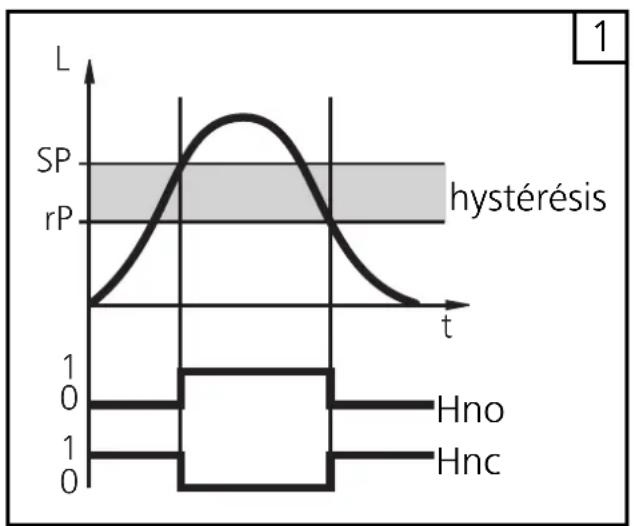

• ,5 0,4 ,8Fonction hystérésis (Hno, Hnc) (fig. 1) : L'hystérésis garantit un état de commutation stable de la sortie en cas de fluctuations du niveau du fluide autour de la valeur présélec- tionnée. Si le niveau augmente, la sortie commute lorsque la consigne haute est atteinte (SPx). Si le niveau diminue de nouveau, la sortie ne com- mute que lorsque le niveau est en dessous de rPx. L'hystérésis est réglable : La consigne haute doit d'abord être réglée, puis la consigne basse (ce qui correspond à l'écart souhaité). Fonction fenêtre (Fno, Fnc) (fig. 2) : La fonction fenêtre permet la surveillance d'une plage acceptable défi- nie. Si le niveau du fluide est entre la consigne haute (SPx) et la consigne basse (rPx), la sortie est commutée (fonction fenêtre/norma- lement ouvert) ou non commutée (fonction fenêtre/normalement fermé). La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx. SPx = consigne haute, rPx = consigne basse. p. 25

Hno hystérésis Hnc Fno plage acceptable Fnc L = niveau 1 2Mise en service / Fonctionnement Après le montage, le raccordement électrique et la programmation, vérifier le bon fonctionnement de l'appareil. Indication de fonctionnement et de défauts : Initialisation après la mise sous tension. Indication du niveau. Durant le fonctionnement : niveau en-dessous de la zone active. Durant la programmation et avec la fonction rES : signalisation : tous les paramètres remis aux valeurs réglées en usine. Etendue de mesure maximale atteinte ou dépassée. « FULL » et l'indication du niveau maxi alternent chaque seconde (= avertissement débordement). Appareil verrouillé électroniquement, programmation impossible. Pour déverrouiller, appuyer sur les deux boutons de program- mation pendant 10 s. Signalisation : l'appareil est déverrouillé / programmation de nouveau possible. Défaut dans l'électronique (l'appareil doit être remplacé). - Signal de mesure inférieur à la plage d'évaluation sûre. Nettoyer la sonde et le raccord process. Vérifier le montage (il est possible que les distances minimales n'aient pas été res- pectées). - Le niveau a dépassé la zone morte de plus de 10 mm. Baisser le niveau ; réaliser un déversoir si possible. - Le niveau atteint plus vite que permis l'état "vide" ou "plein" (contrôle de plausibilité). Causes possibles : travaux de nettoya- ge ou de maintenance sur la sonde ou la cuve, contact avec la sonde sous tension. Clignotant : court-circuit de la sortie 1, 2. Clignotant : court-circuit de toutes les deux sorties. Effectuer un reset (mise hors tension et ensuite mise sous tension) pour effa- cer le message d'erreur après la correction du défaut.

XX.X CAL FULL XX.X Loc uLoc Err0 Err1Lecture des valeurs de paramètres réglées :

• Si le bouton-poussoir "Mode / Enter" est appuyé brièvement, les paramètres sont parcourus.

• Si le bouton-poussoir "Set" est appuyé brièvement, la valeur de paramètre correspondante est indiquée pendant env. 15 s. Comportement de la sortie en différents modes de fonctionnement Données techniques

FRANÇAIS OUT1 Initialisation ouverte Défaut (Err0, Err1) Mode de fonctionnement normal en fonction du niveau et du réglage OU1 OUT2 ouverte en fonction du niveau et du réglage OU2 ouverte pour FOU1=OFF fermée pour FOU1=On ouverte pour FOU2=OFF fermée pour FOU2=On Tension d'alimentation [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 ... 30 DC Courant de sortie [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 Protection : courts-circuits, inversion de polarité, surcharges Chute de tension [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2,5 Consommation [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 80 Exactitude du seuil [% de la valeur finale de l'étendue de mesure] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 5 Répétabilité [% de la valeur finale de l'étendue de mesure] . . . . . . . . . ± 2 Vitesse max. du changement du fluide [mm/s] . . . . . . . . . . . . . . . . . . .100 Constante diélectrique fluide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 20 Pression max. de la cuve [bar] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 Boîtier . . . . . . . . . . . . . . . INOX 304; FKM; NBR; PBT; PC; PEI; TPE / V; PTFE Matières en contact avec le fluide . . . . . . . . . . . . . . . INOX 303; PTFE; NBR Protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IP 67, III Température ambiante [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0...60 Température du fluide [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0...80 Température de stockage [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . .-25...80 Tenue aux chocs [g] . . . . . . . . . . . . . . . . . 12 (DIN EN 60068-2-29, 11 ms) Tenue aux vibrations [g] . . . . . . . . . . . . . . . . . . . . . 2,5 (RMS, 1...1000 Hz) CEM EN 61000/4/2 décharges électrostatiques: . . . . . . . . . . . . . . . . . . .4/8 kV EN 61000/4/3 rayonnement HF: . . . . . . . . . . . . . . . . . . . . . . . . . . .10 V/m EN 61000/4/4 transitoires électriques rapides: . . . . . . . . . . . . . . . . . . .2 kV EN 61000/4/6 HF conduits par le câble: . . . . . . . . . . . . . . . . . . . . . . .10 VApplications Surveillance du niveau minimal avec pré-alarme et alarme

• Si le niveau est inférieur à rP1, la sortie 1 est commutée jusqu'au remplissa- ge du liquide. Si SP1 est atteint de nouveau, la sortie 1 est réinitialisée.

• Si le niveau est supérieur à SP2, la sortie 2 est commutée. Si le niveau tombe au-dessous de rP2 ou en cas de rupture d'un fil, la sortie est désactivée.

• Grâce au réglage de SP1 le niveau maximal peut être régulé/surveillé : La valeur de SP1 détermine le niveau de remplissage (max). Lorsque le niveau maximal est atteint la LED OUT1 s'éteint et la sortie 1 est désactivée.

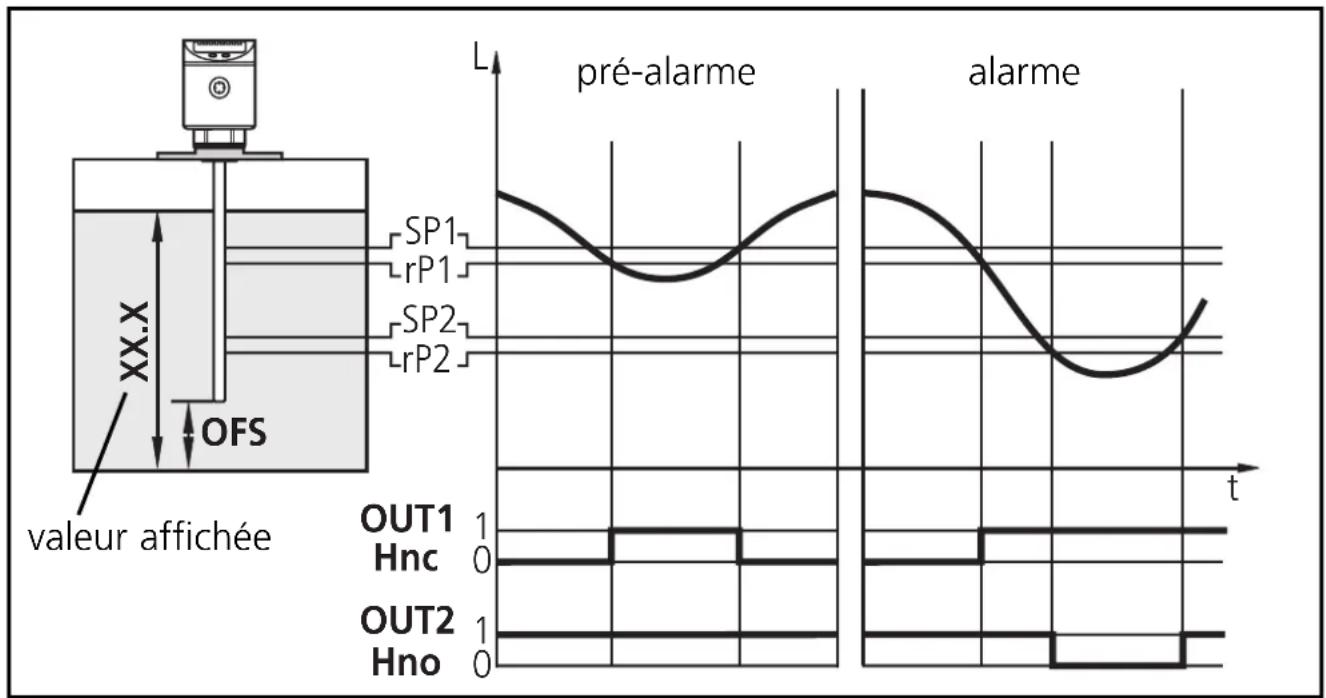

Sortie de commutation 1 : pré-alarme faiblement supérieur à rP1 (pour supprimer les mouvements de vagues) au-dessous du niveau présélectionné → pré-alarme, commencer le remplissage fonction hystérésis, normalement fermé (Hnc) Sortie de commutation 2 : alarme valeur minimale atteinte de nouveau → alarme désactivée au-dessous de la valeur minimale → alarme fonction hystérésis, normalement ouvert (Hno)

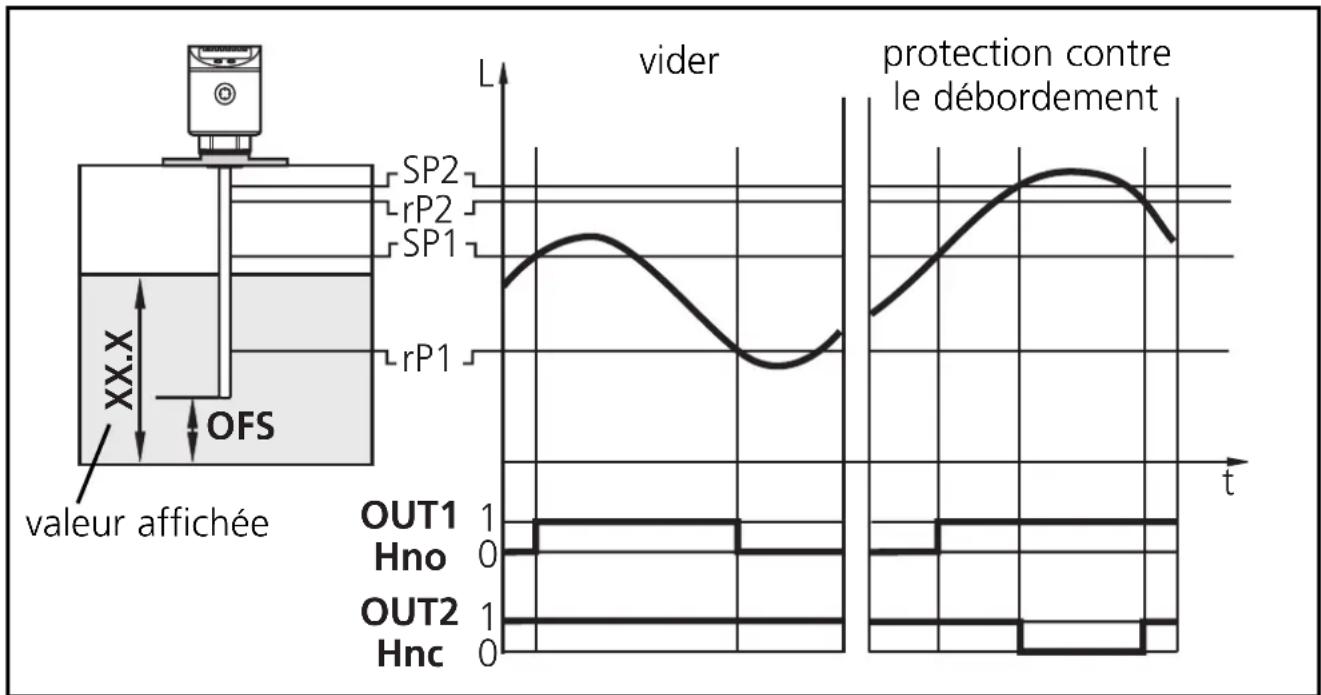

OUT2 Hno SP2 rP2 XX.X pré-alarme alarme valeur affichéeApplications Système de pompage Vider une cuve avec protection contre le débordement

• Lorsque SP1 est dépassé la sortie 1 est commutée (pompe submersible EN MARCHE). Lorsque rP1 est atteint, la sortie est réinitialisée (pompe submer- sible ARRET).

• Lorsque SP2 est dépassé ou en cas de rupture d'un fil la sortie 2 est désactivée.

FRANÇAIS Sortie de commutation 1 : régulation vider une cuve valeur normale supérieure dépassée → pompe submersible EN MARCHE valeur normale inférieure atteinte → pompe submersible ARRET fonction hystérésis, normalement ouvert (Hno) Sortie de commutation 2 : protection contre le débordement valeur maximale dépassée → alarme faiblement au-dessous de SP2 (pour supprimer les mouvements de vagues) fonction hystérésis, normalement fermé (Hnc)

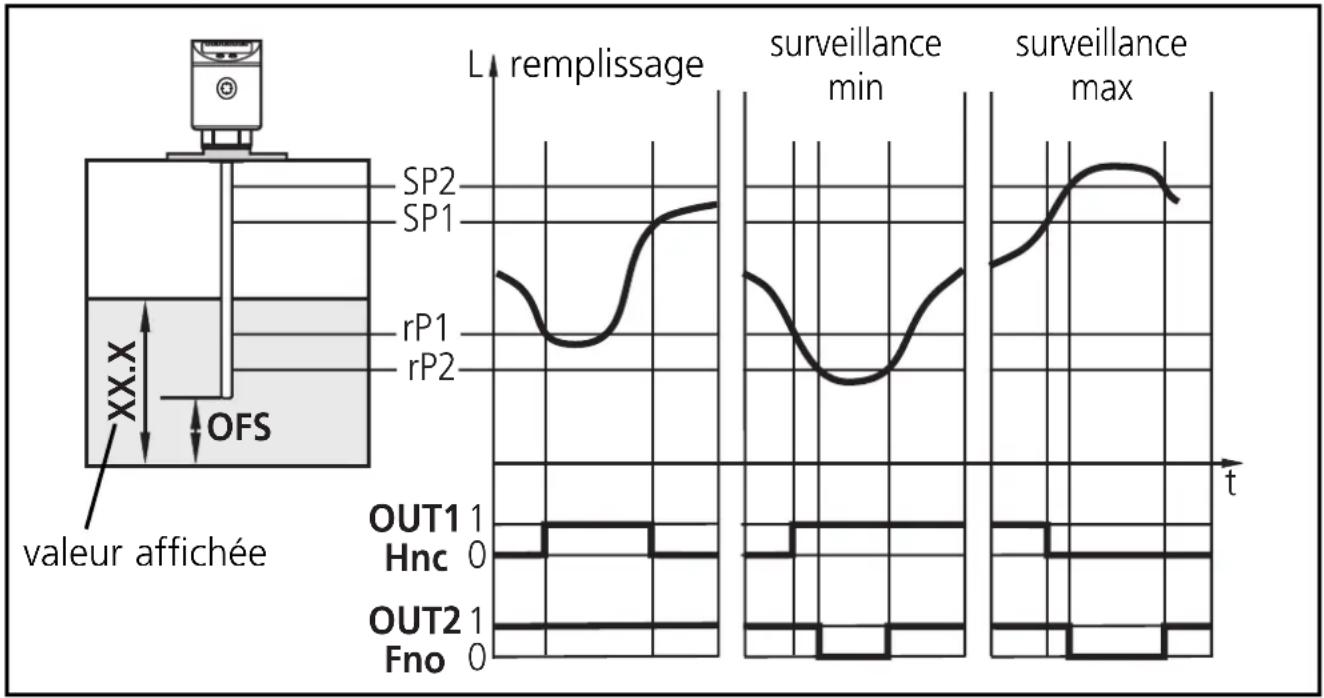

XX.X vider valeur affichée protection contre le débordementApplications Cuve de stockage Surveillance de la plage acceptable (alarme) et régulation du niveau

• Si le niveau tombe au-dessous de rP1, la sortie 1 est commutée jusqu'au remplissage du liquide. Si SP1 est atteint de nouveau, la sortie 1 est réini- tialisée.

• Si le niveau tombe au-dessous de rP2 ou dépasse SP2 ou en cas de rupture d'un fil la sortie 2 est désavtivée (→ alarme).

• La fonction logique entre les sorties 1 et 2 indique débordement ou niveau actuel inférieur au niveau minimal. - Débordement : sortie 1 et sortie 2 désactivées. - Au-dessous de la valeur min : sortie 1 commutée et sortie 2 désactivée.

Sortie de commuation 1 : remplissage valeur préselectionnée supérieure atteinte → terminer le remplissage au-dessous de la valeur préselectionnée inférieure → commencer le remplissage fonction hystérésis, normalement fermé (Hnc) Sortie de commutation 2 : fonction de sécurité min - max au-dessus de la valeur max → alarme au-dessous de la valeur min → alarme fonction fenêtre, normalement ouvert (Fno)

XX.X remplissage surveillance min surveillance max valeur affichéeDimensions

L (longueur de la sonde) A (zone active) LR7022 LR7023 LR7024 cm inch 24 9,5 19 7,5 cm inch 45 17,7 40 15,8 cm inch 70 27,6 65 25,6

(zone non active 2) Visualisation alphanumérique à 4 digits LEDs Boutons-poussoirs 4 1,6 4 1,6 4 1,6 1 0,4 1 0,4 1 0,4
