Informations produit

Marque : IFM

Modèle : SF2200

Catégorie : équipements de mesure

Caractéristiques	Détails
Type d'équipement	Capteur de mesure de niveau
Plage de mesure	0 à 2 m
Précision	± 1 mm
Alimentation	24 V DC
Sortie	Signal analogique 4-20 mA
Température de fonctionnement	-25 à +70 °C
Utilisation	Mesure de niveaux dans les liquides et les solides
Maintenance	Vérification régulière des connexions et nettoyage du capteur
Sécurité	Conforme aux normes CE, protection contre les surcharges
Informations générales	Idéal pour les applications industrielles, facile à installer

FOIRE AUX QUESTIONS - SF2200 IFM

Comment calibrer l'IFM SF2200 ?

Pour calibrer l'IFM SF2200, suivez les instructions du manuel d'utilisation. Assurez-vous que l'appareil est connecté à une source d'alimentation stable et suivez les étapes de calibration recommandées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de remplacer le fusible ou contactez le service client.

Comment interpréter les valeurs mesurées par l'IFM SF2200 ?

Les valeurs mesurées par l'IFM SF2200 sont affichées en unités spécifiques selon le type de mesure. Consultez le manuel pour connaître les unités utilisées et comment les interpréter.

L'appareil peut-il être utilisé dans des environnements humides ?

Oui, l'IFM SF2200 est conçu pour être utilisé dans des environnements humides, mais il est important de respecter les spécifications de protection contre l'eau fournies dans le manuel.

Comment effectuer une mise à jour du firmware ?

Pour mettre à jour le firmware de l'IFM SF2200, téléchargez la dernière version du firmware depuis le site officiel d'IFM et suivez les instructions pour le transfert via USB.

Que faire si l'appareil affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur affiché. Chaque code a une signification spécifique et des solutions possibles.

Est-ce que l'IFM SF2200 nécessite un entretien régulier ?

Oui, il est recommandé de nettoyer régulièrement l'appareil et de vérifier les connexions. Suivez les recommandations d'entretien dans le manuel pour garantir une performance optimale.

Peut-on utiliser l'IFM SF2200 avec des accessoires tiers ?

L'utilisation d'accessoires tiers n'est pas recommandée, car cela peut affecter la précision des mesures et annuler la garantie. Utilisez uniquement des accessoires approuvés par IFM.

Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice SF2200 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF2200 de la marque IFM.

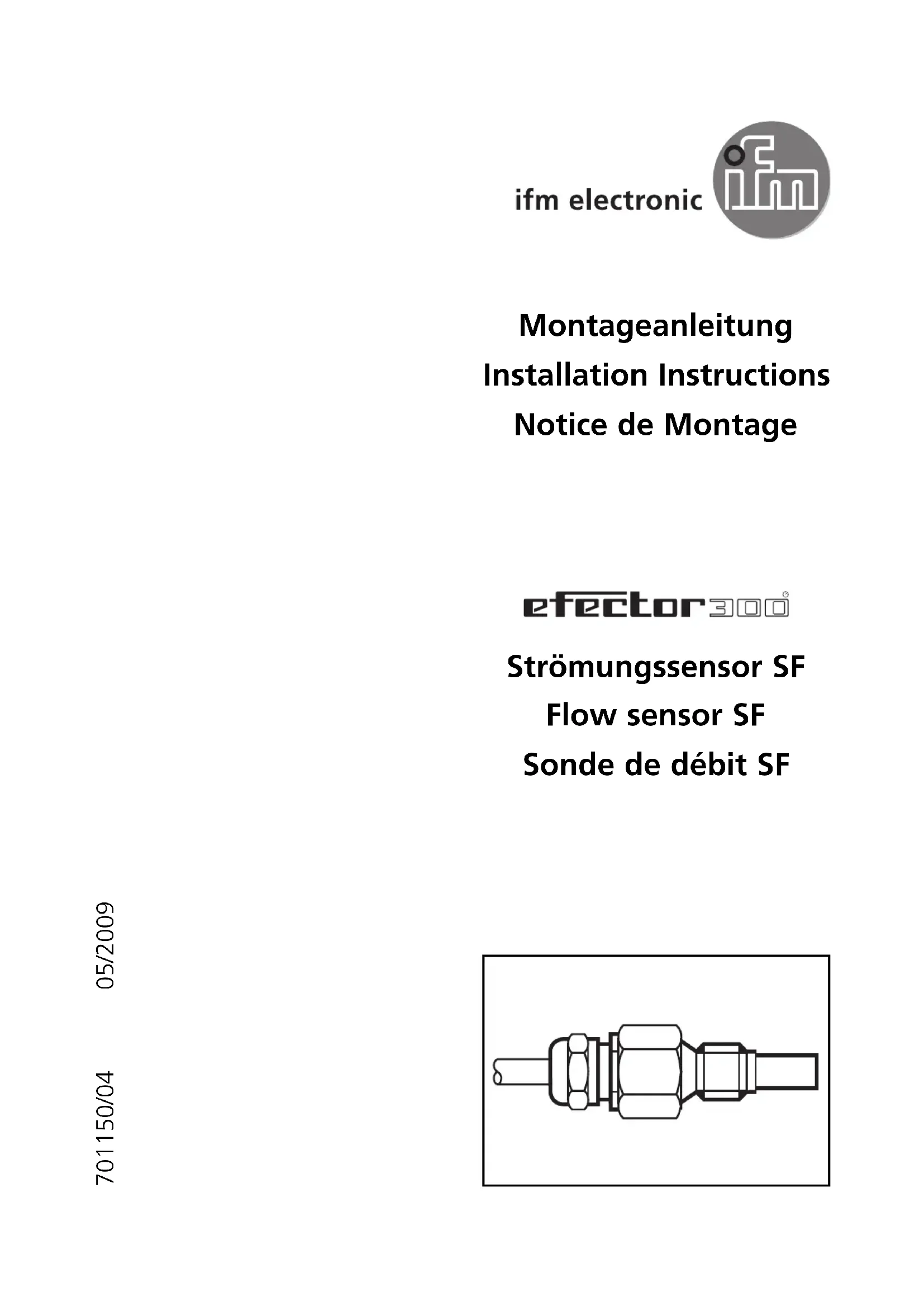

MODE D'EMPLOI SF2200 IFM

packing washer packing washerFonctionnement et caractéristiques La sonde de débit surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation présé- lectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation. Montage La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux monter l'appareil latérale- ment, si possible (fig. 1). Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller. Dans le cas des tubes verticaux nous recommandons d’effectuer le piquage là où le fluide monte (fig. 2). A = 15mm pour M12 x 1 et G 1/4" (BSP); A = 33mm pour G 1/2" (BSP). Afin d’éviter un mauvais fonc- tionnement une distance mini- mum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 x diamètre de la canalisa- tion en amont (A), min. 3 x diamètre de la canalisation en aval (B). Raccordement électrique Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
