SF2300 - équipements de mesure IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SF2300 IFM au format PDF.
| Caractéristiques techniques | Capteur de pression, plage de mesure : 0 à 10 bar, précision : ±0,5 % FS, sortie analogique 4-20 mA. |
|---|---|
| Utilisation | Conçu pour la mesure de pression dans des applications industrielles, compatible avec divers fluides. |
| Maintenance et réparation | Vérifier régulièrement l'étanchéité, nettoyer les capteurs si nécessaire, consulter le manuel pour les réparations spécifiques. |
| Sécurité | Respecter les normes de sécurité en vigueur lors de l'installation et de l'utilisation, éviter les surpressions. |
| Informations générales | Dimensions compactes, installation facile, garantie de 2 ans, support technique disponible. |
FOIRE AUX QUESTIONS - SF2300 IFM
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice SF2300 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF2300 de la marque IFM.
MODE D'EMPLOI SF2300 IFM

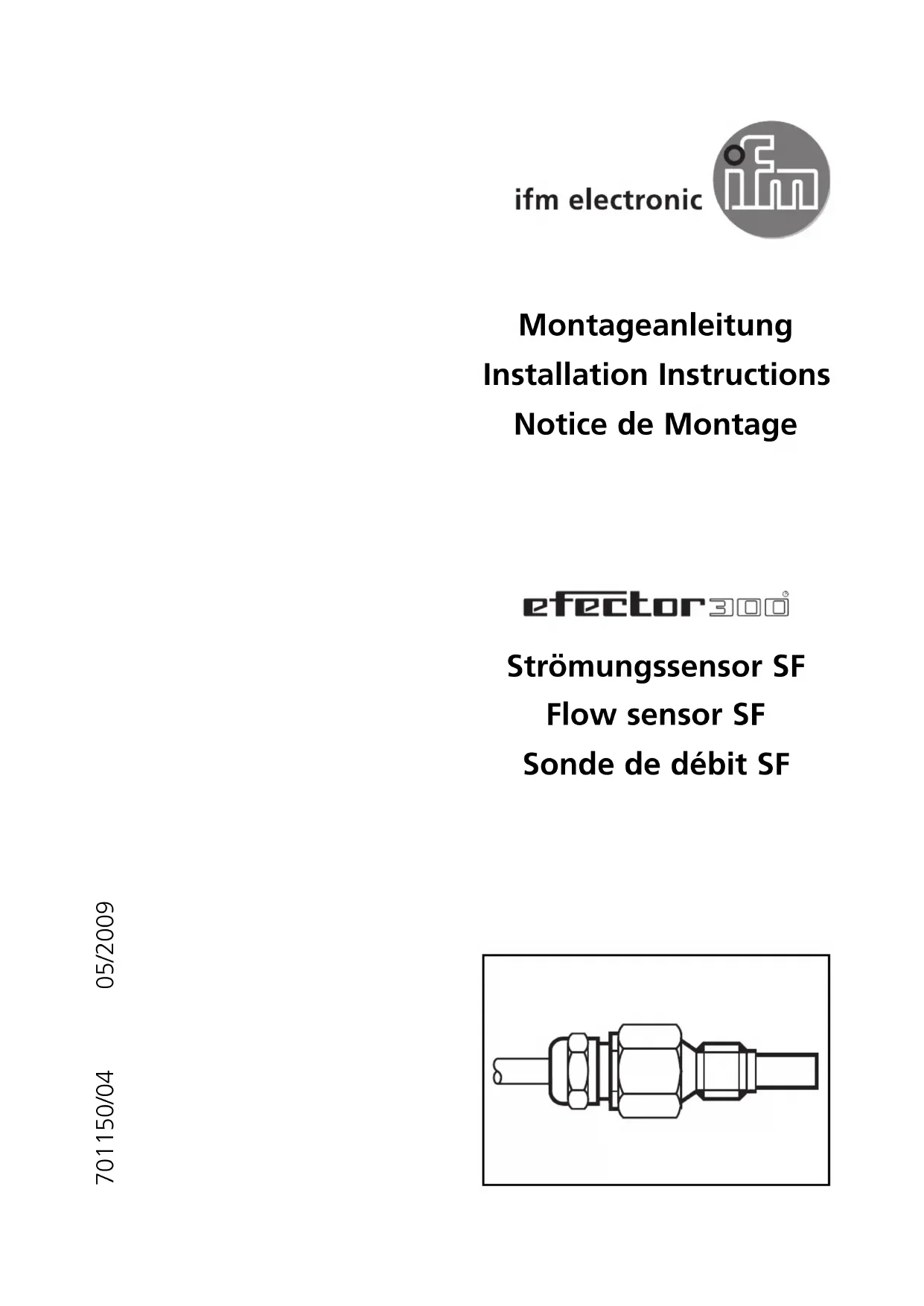

packing washer packing washerFonctionnement et caractéristiques La sonde de débit surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation présé- lectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation. Montage La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux monter l'appareil latérale- ment, si possible (fig. 1). Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller. Dans le cas des tubes verticaux nous recommandons d’effectuer le piquage là où le fluide monte (fig. 2). A = 15mm pour M12 x 1 et G 1/4" (BSP); A = 33mm pour G 1/2" (BSP). Afin d’éviter un mauvais fonc- tionnement une distance mini- mum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 x diamètre de la canalisa- tion en amont (A), min. 3 x diamètre de la canalisation en aval (B). Raccordement électrique Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
