Informations produit

Marque : IFM

Modèle : SF3204

Catégorie : équipements de mesure

Caractéristique	Détails
Type de produit	Capteur de débit
Plage de mesure	0,5 à 10 m/s
Précision	± 1 % de la valeur mesurée
Température de fonctionnement	-25 à 85 °C
Alimentation	10 à 30 VDC
Sortie	Signal analogique (4-20 mA)
Utilisation	Mesure de débit dans les applications industrielles
Maintenance	Vérification périodique recommandée, nettoyage des capteurs
Sécurité	Conforme aux normes de sécurité électrique
Informations générales	Compatible avec divers fluides, installation facile

FOIRE AUX QUESTIONS - SF3204 IFM

Comment calibrer le capteur IFM SF3204 ?

Pour calibrer le capteur IFM SF3204, suivez les instructions du manuel d'utilisation fourni. Assurez-vous que le capteur est dans un environnement stable et utilisez l'outil de calibration recommandé.

Que faire si le capteur ne s'allume pas ?

Vérifiez d'abord si le capteur est correctement alimenté. Assurez-vous que les connexions sont bien effectuées et que la source d'alimentation fonctionne. Si le problème persiste, contactez le service client.

Comment interpréter les données fournies par le capteur ?

Les données du capteur IFM SF3204 sont généralement affichées sous forme de valeurs numériques. Consultez le manuel pour comprendre les unités de mesure et les plages de valeurs attendues.

Le capteur affiche des valeurs incohérentes, que faire ?

Assurez-vous que le capteur est correctement installé et qu'il n'est pas obstrué. Vérifiez également les paramètres de configuration. Si les valeurs restent incohérentes, envisagez de recalibrer ou de contacter le support technique.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface du capteur. Évitez d'utiliser des solvants agressifs qui pourraient endommager le capteur.

Quelle est la plage de température de fonctionnement du capteur ?

La plage de température de fonctionnement du capteur IFM SF3204 est généralement de -20 °C à +60 °C. Consultez le manuel pour des détails spécifiques.

Puis-je utiliser le capteur en extérieur ?

Oui, mais assurez-vous que le capteur est protégé des intempéries et des conditions extrêmes. Vérifiez les spécifications pour connaître le degré de protection IP.

Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice SF3204 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF3204 de la marque IFM.

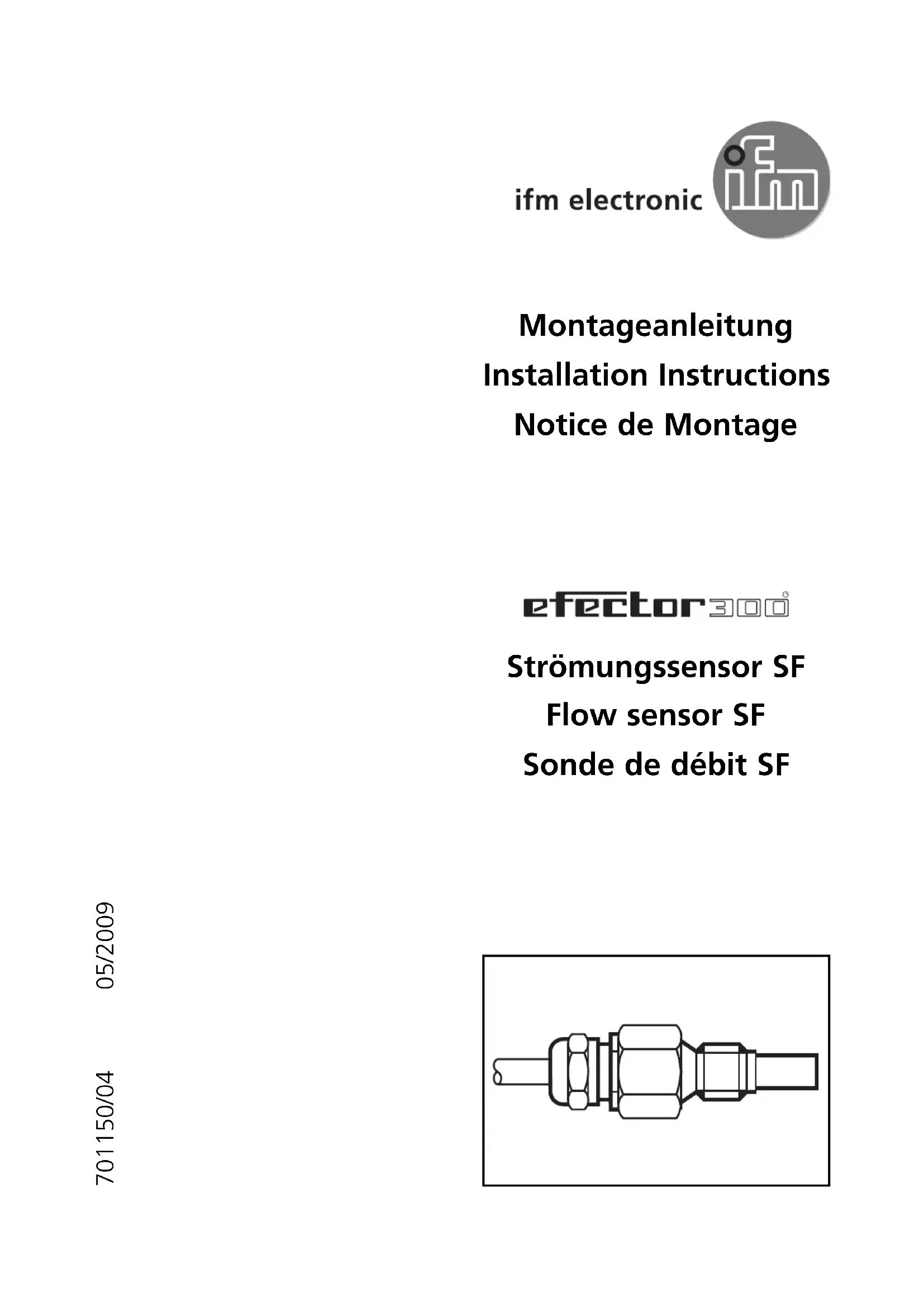

MODE D'EMPLOI SF3204 IFM

packing washer packing washerFonctionnement et caractéristiques La sonde de débit surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation présé- lectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation. Montage La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux monter l'appareil latérale- ment, si possible (fig. 1). Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller. Dans le cas des tubes verticaux nous recommandons d’effectuer le piquage là où le fluide monte (fig. 2). A = 15mm pour M12 x 1 et G 1/4" (BSP); A = 33mm pour G 1/2" (BSP). Afin d’éviter un mauvais fonc- tionnement une distance mini- mum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 x diamètre de la canalisa- tion en amont (A), min. 3 x diamètre de la canalisation en aval (B). Raccordement électrique Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
