Type de produit	Codeur incrémental
Marque	IFM
Modèle	RU1137
Tension d'alimentation	5 V DC (version TTL) ou 10...30 V DC (version HTL)
Sorties	TTL (5 V, 20 mA) ou HTL (10...30 V, 50 mA), protégées contre les courts-circuits
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation mécanique maximale	12 000 tr/min
Vitesse de rotation électrique maximale	(f_ × 60) / Z tr/min (f_ en Hz, Z = nombre de pas)
Nombre de pas par tour	Selon étiquette (ex. 100, 500, 1000, etc.)
Type de montage	Flasque de fixation E60034
Accouplement recommandé	Accouplement flexible
Longueur maximale de câble (version 5 V)	100 m avec blindage
Longueur maximale de câble (version 10...30 V)	50 m avec blindage
Distance minimale aux sources parasites	Environ 20 cm
Fonction principale	Conversion du mouvement de rotation en séquences d'impulsions
Applications	Mesure de déplacements linéaires et angulaires, détection de position
Consignes de sécurité	Mettre hors tension avant montage ou raccordement ; éviter les chocs sur l'arbre
Entretien	Aucun entretien particulier ; protéger des chocs et de la saleté

FOIRE AUX QUESTIONS - RU1137 IFM

Comment raccorder l'encodeur RU1137 ?

Avant tout raccordement, mettez l'installation hors tension. Raccordez l'appareil selon le branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre.

Quelles sont les tensions d'alimentation disponibles ?

L'encodeur existe en deux versions : 5 V DC (sortie TTL) et 10...30 V DC (sortie HTL). La tension exacte est indiquée sur l'étiquette.

Comment monter l'encodeur sur un moteur ?

Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Montez le flasque de fixation E60034 sur une base stable.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz.

Comment protéger l'encodeur des parasites électriques ?

Utilisez un câble blindé, reliez le blindage à la terre et éloignez le câble d'au moins 20 cm des sources parasites.

Quelle est la différence entre les sorties TTL et HTL ?

La sortie TTL (5 V) délivre 20 mA, tandis que la sortie HTL (10...30 V) délivre 50 mA. Les deux sont protégées contre les courts-circuits.

Comment calculer la vitesse de rotation électrique maximale ?

Utilisez la formule : n_max = (f_ × 60) / Z, où f_ est la fréquence d'impulsions (en Hz) et Z le nombre de pas par tour.

Puis-je utiliser un câble plus long que recommandé ?

Il est déconseillé de dépasser 100 m pour la version 5 V et 50 m pour la version 10...30 V. Au-delà, les signaux peuvent se dégrader.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Assurez-vous que l'encodeur n'a pas subi de choc. Consultez la notice ou contactez le fabricant.

Comment nettoyer l'encodeur ?

Nettoyez l'extérieur avec un chiffon doux et sec. Évitez les solvants et ne démontez pas l'appareil.

MODE D'EMPLOI RU1137 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

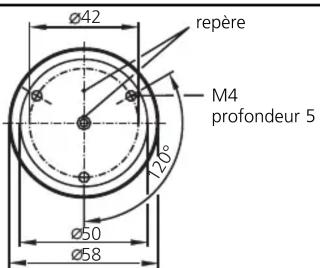

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
