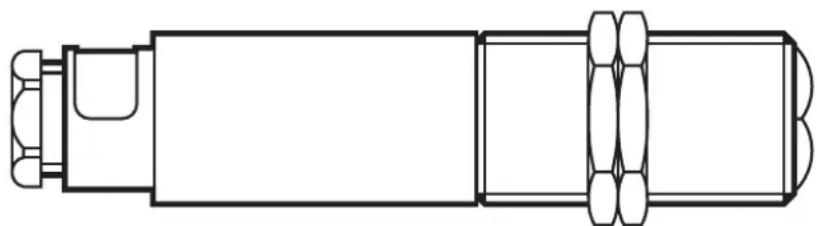

Type de produit	Capteur photoélectrique (système réflex / réflexion directe)
Marque	IFM
Modèle	OI0008
Alimentation	10-55 V DC ou 20-250 V AC/DC, 47-63 Hz
Consommation	< 30 mA (DC) / < 6 mA (AC/DC)
Courant de sortie	250 mA (DC) ; 350 mA (AC jusqu'à +50°C) / 250 mA (AC jusqu'à +80°C) / 100 mA (DC)
Type de sortie	PNP/NPN programmable (DC) ; semi-conducteur (AC/DC)
Protection	Court-circuit et surcharge
Mode de fonctionnement	Réflexion directe ou système réflexe (sélectionnable par pont de programmation)
Entretien	Nettoyer la lentille avec un chiffon doux et sans solvant agressif
Réparation	Uniquement par le fabricant
Élimination	Respecter les réglementations nationales en vigueur
Documentation	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - OI0008 IFM

Comment brancher le capteur OI0008 ?

Le raccordement électrique doit être effectué par un personnel qualifié. Consultez le schéma de câblage dans la notice. La tension d'alimentation doit être comprise entre 10-55 V DC ou 20-250 V AC/DC.

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne en 10-55 V DC ou en 20-250 V AC/DC (47-63 Hz). Vérifiez la polarité pour le DC.

Comment programmer le mode réflexion directe ?

Le mode est sélectionné via le pont de programmation. Pour la réflexion directe, fermez le pont pour le mode éclairage (sortie active en présence d'objet). Reportez-vous à la section 5 de la notice.

Que faire en cas de court-circuit ?

L'appareil est protégé contre les courts-circuits. Après un court-circuit, vérifiez le bon fonctionnement du capteur. Si nécessaire, insérez un fusible miniature conforme à la fiche technique.

Comment nettoyer la lentille ?

Dégagez la lentille de tout encrassement à l'aide d'un chiffon doux. N'utilisez pas de solvants ou de produits agressifs qui pourraient endommager les parties en plastique.

Puis-je utiliser ce capteur en courant continu ?

Oui, le capteur accepte une alimentation DC de 10 à 55 V. La sortie est PNP ou NPN programmable selon le modèle.

Quelle est la portée de détection ?

La portée dépend du réflecteur utilisé et du mode de fonctionnement. Consultez la fiche technique du produit sur le site www.ifm.com pour les valeurs exactes.

Comment tester le fonctionnement après un court-circuit ?

Après avoir coupé l'alimentation et éliminé la cause du court-circuit, remettez sous tension et vérifiez que le capteur détecte correctement les objets. Remplacez le fusible si nécessaire.

Où trouver les données techniques complètes ?

Les données techniques complètes sont disponibles sur le site www.ifm.com ou dans la notice PDF téléchargeable sur notice-facile.com.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez l'alimentation, le câblage et l'état de la lentille. Si le problème persiste, contactez le fabricant. Toute réparation doit être effectuée uniquement par IFM.

MODE D'EMPLOI OI0008 IFM

Notice d'utilisation

Système réflexe avec contrôle

de polarisation OI

Système réflexion directe Ol

efectoroo

1.1 Symboles utilisés

Action à réaliser

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Toute responsabilité et garantie est déclinée en cas de mauvaises manipulations et/ou en cas de modifications de l'appareil.

3 Fonctionnement et caractéristiques

L'appareil est utilisé comme système réflex / réflexion directe.

4.1 DC

Tension d'alimentation: 10-55 V DC courant résiduel inclus

Consommation: < 30 mA à 24 V

Courant de sortie: 250 mA, protégé

contrôle les courts-circuits et surcharges

PNP/NPN transistor

4.2 AC/DC

Tension d'alimentation: 20-250 V AC, DC

47-63 Hz

Consommation: < 6 mA

Courant de sortie: 350 mA AC jusqu'à +50°C

250 mA AC jusqu'à +80°C, 100 mA DC

Sortie: semi-conducteur

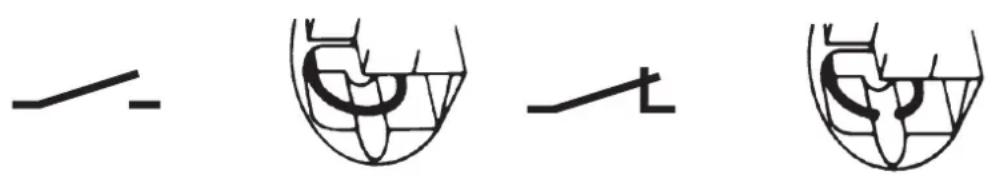

5.1 Système réflexion directe

pont de programmation fermé (éclamation)

pont de programmation ouvert (obscurcissement)

5.2 Système réflexe

pont de programmation fermé (obscurcissement)

pont de programmation ouvert (éclamation)

6.1.1 OIR / OIP / oit-fpkg - PNP

ouprogrammable

6.1.2 OIR / OIP / Oit-fnkg - NPN

ouprogrammable

6.2 AC/DC

Insérer un fusible miniature selon la fiche technique, si spécifique.

Vérifier le bon fonctionnement de l'appareil après un court-circuit.

6.2.1 OIR / OIP / Oit-fboa

ouprogrammable

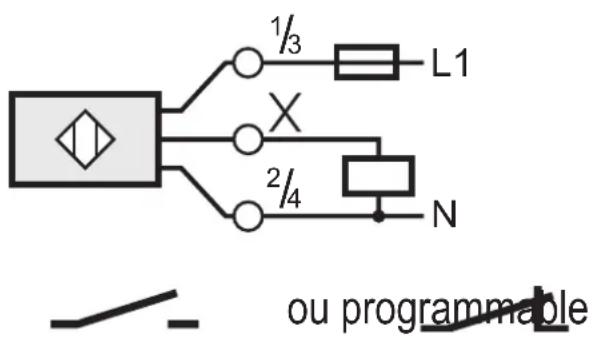

6.3 AC

Insérer un fusible miniature selon la fiche technique, si spécifié.

Vérifier le bon fonctionnement de l'appareil après un court-circuit.

7 Maintenance, réparation, élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
