| Caractéristiques | Détails |
|---|---|
| Type de produit | Capteur de proximité |
| Technologie de détection | Inductif |
| Plage de détection | Variable selon le modèle |
| Tension d'alimentation | 10-30 V DC |
| Sortie | PNP/NPN |
| Température de fonctionnement | -25 à +70 °C |
| Protection | IP67 |
| Utilisation | Industrie, automatisation, contrôle de position |
| Maintenance | Vérification régulière de l'état du capteur |
| Sécurité | Respecter les normes électriques en vigueur |
| Informations générales | Compatible avec divers systèmes d'automatisation |
FOIRE AUX QUESTIONS - MK5132 IFM
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice MK5132 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MK5132 de la marque IFM.
MODE D'EMPLOI MK5132 IFM

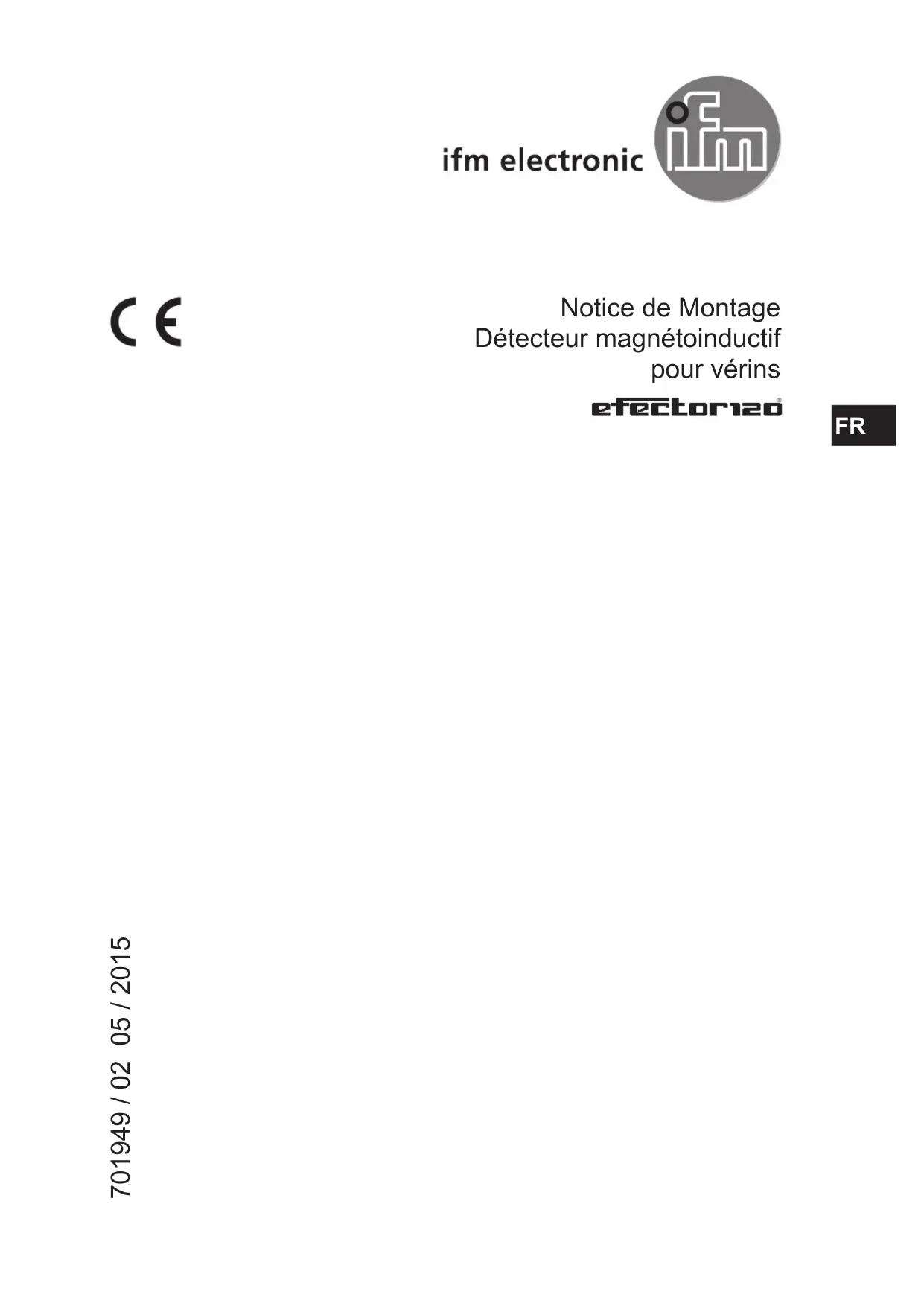

Notice de Montage Détecteur magnétoinductif pour vérins 701949 / 02 05 / 2015
FR2 Emploi prescrit par les usages Le détecteur pour vérins signale la position du piston d‘un vérin. Le détecteur pour vérins détecte l‘aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.
- Utilisable avec tous les vérins à corps non magnétisable. 1: Détecteur 2: Face active 3: Accessoire de mémorisation 4: Paroi du vérin 5: Piston du vérin avec aimant torique Montage Fixer le détecteur sur le vérin. Positionner la face active à l‘endroit où la position du piston doit être détectée. Vous trouverez une sélection d‘adaptateurs de mon- tage sur www.ifm.com/accessory. Raccordement électrique Mettre l‘installation hors tension avant le raccordement du détecteur. Raccordement strictement selon les indications de l‘étiquette. Couleur des fils pour détecteurs avec sortie sur câble: BN = brun, BU = bleu, BK = noir, WH = blanc.3
Réglage / fonctionnement
1. Mettre le piston dans la position à détecter.
2. Positionner le détecteur de manière précise à l‘aide de l‘indication par LED :
La LED est allumée lorsque la sortie est commutée.
3. Fixer le détecteur dans la rainure de manière fiable.
4. Mémoriser la position du détecteur en utilisant l‘accessoire de mémorisation.
Le montage du vérin à proximité immédiate de composants magnétisables peut entraîner des changements du comportement de commutation du détecteur.
