Type de produit	Capteur de niveau capacitif
Marque	IFM
Modèle	KN5107
Catégorie	Capteur de niveau
Principe de détection	Capacitif, à travers paroi non métallique
Face active	Élément Teach-in sur face avant
Raccordement électrique	Connecteur M12 ou câble (selon variante)
Tension d'alimentation	10-36 V DC (estimation typique)
Courant de sortie	Jusqu'à 200 mA (estimation)
Sortie	Commutation (NPN/PNP selon type FPKG/FNKG)
Indicateurs LED	LED verte (marche), jaune (commutation), rouge (défaut)
Dimensions	Environ 40 x 50 x 30 mm (estimation)
Poids	Environ 100 g (estimation)
Matière du boîtier	Plastique (estimation)
Indice de protection	IP67 (estimation)
Plage de température	-25 à +80 °C (estimation)
Réglage	Teach-in par objet métallique ou fil (broche 2)
Fonctions principales	Détection de niveau liquide ou solide, seuils réglables
Montage	Sur paroi externe cuve non métallique, collier fixation
Accessoires requis	Adaptateur E10879, collier E10880 (non fournis)
Entretien et nettoyage	Nettoyer la face active avec un chiffon doux et sec
Sécurité	Mettre hors tension avant raccordement
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Appareil non réparable.

FOIRE AUX QUESTIONS - KN5107 IFM

Comment régler le capteur KN5107 pour une cuve vide ?

Activer l'élément Teach-in (face active) avec un objet métallique pendant max. 5 secondes, puis désactiver. Le capteur mémorise l'état vide.

Peut-on effectuer un réglage avec la cuve pleine ?

Oui, en plus du réglage vide, vous pouvez effectuer un réglage plein en activant l'élément Teach-in pendant 5 à 10 secondes avec le fluide présent.

Comment verrouiller ou déverrouiller le capteur ?

Maintenir l'élément Teach-in activé pendant au moins 10 secondes. La LED verte clignote d'abord lentement puis rapidement. Après 10 s elle s'éteint : l'appareil est verrouillé. Pour déverrouiller, répéter l'opération.

Que signifient les différentes LED ?

LED verte : appareil opérationnel. LED jaune allumée : sortie commutée. LED jaune + rouge clignotant : court-circuit. LED rouge seule ou avec sortie indicateur : zone non sûre ou erreur de réglage.

Quels types de cuves conviennent pour ce capteur ?

Le capteur est adapté aux cuves non métalliques (plastique, verre, etc.). Il détecte le fluide à travers la paroi.

Peut-on utiliser le câble pour le réglage ?

Oui, via la broche 2 (fc-output). Appliquer +UB pour type FPKG ou -UB pour type FNKG pendant la durée correspondant à l'action Teach-in.

Que faire si la LED rouge clignote après un réglage ?

Cela indique une erreur de réglage. Activer brièvement l'élément Teach-in pour valider, puis recommencer le réglage depuis l'étape 1 (vide).

Comment raccorder électriquement le KN5107 ?

Mettre l'installation hors tension. Brancher selon les indications de l'étiquette sur l'appareil (connecteur ou câble).

Le capteur nécessite-t-il des accessoires de montage ?

Oui, l'adaptateur E10879 et le collier de fixation E10880 sont nécessaires et doivent être commandés séparément.

Le réglage plein efface-t-il le réglage vide ?

Non, les valeurs du réglage vide sont conservées. Vous pouvez répéter le réglage plein autant de fois que souhaité. Un nouveau réglage vide remplace les deux seuils.

MODE D'EMPLOI KN5107 IFM

Notice d'utilisation Détecteur de niveau capacitif

efector150

KNQ

701281 / 02 02 / 2006

Contenu

Fonctionnement et caractéristiques 3 Raccordement électrique. 3 Montage. 4 Réglage 4 Réglage vide. 5 Réglage plein. 5 Verrouiller / déverrouiller 6 Fonctionnement 7

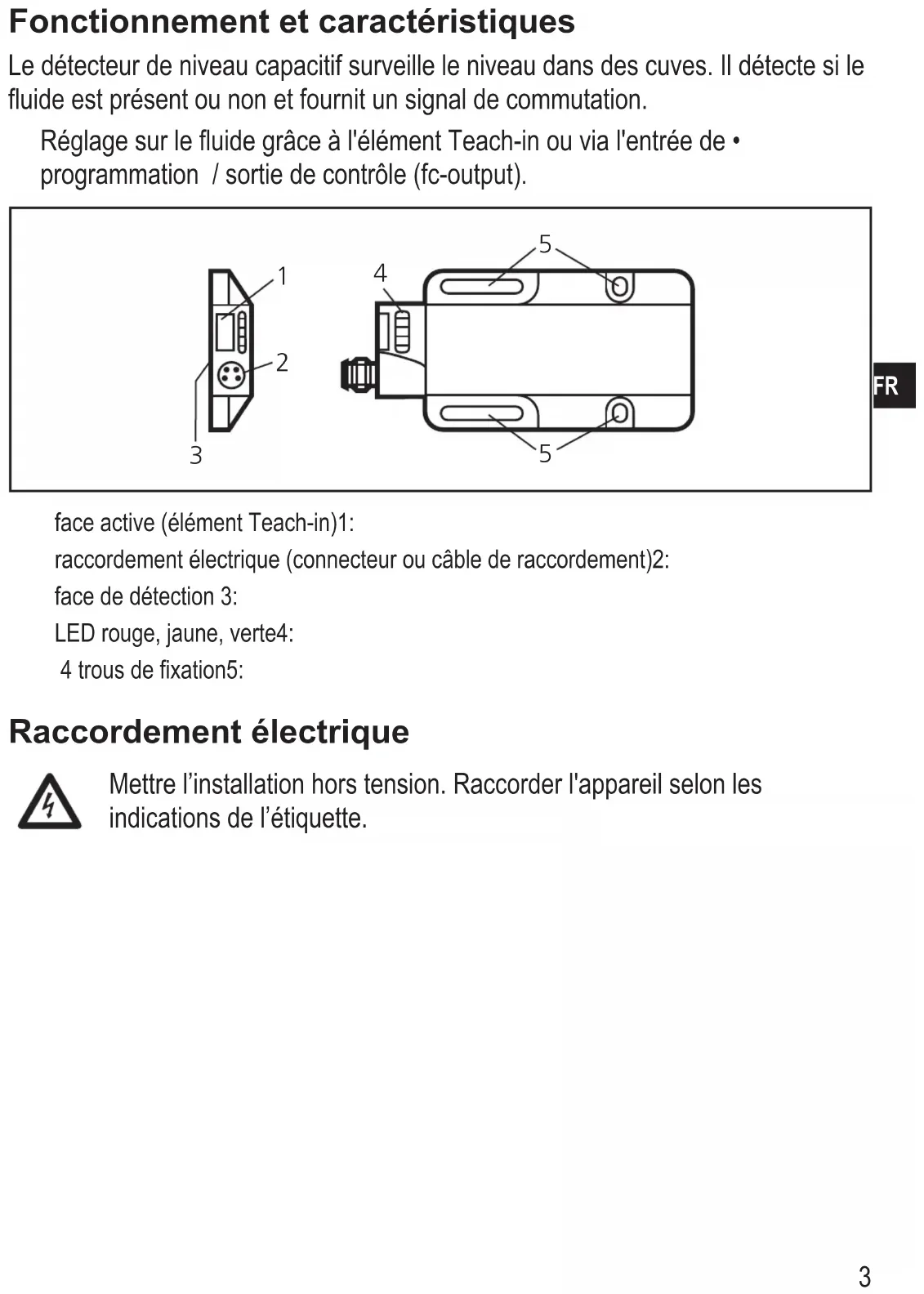

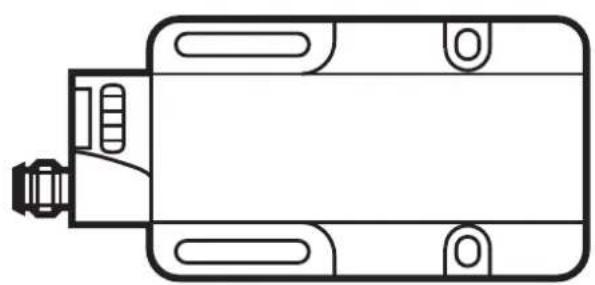

Fonctionnement et caractéristiques

Le détecteur de niveau capacitif surveille le niveau dans des cuves. Il détecte si le fluide est présent ou non et fournit un signal de commutation.

Réglage sur le fluide grâce à l'élement Teach-in ou via l'entrée de programmation / sortie de contrôle (fc-output).

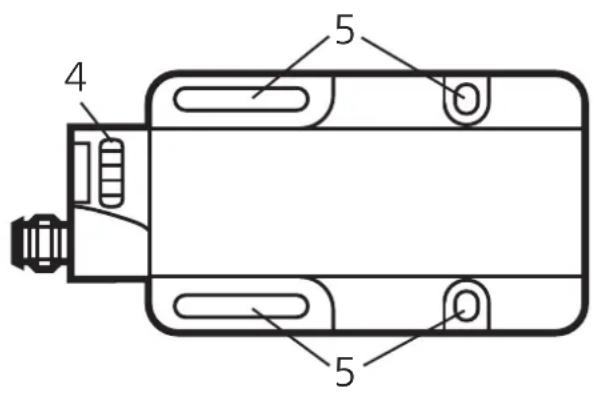

face active (élément Teach-in)1:

raccordement électrique (connecteur ou câble de raccordement)2:

face de détection 3:

LED rouge, jaune, verte:

4 trous de fixation:

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications de l'étiquette.

Montage

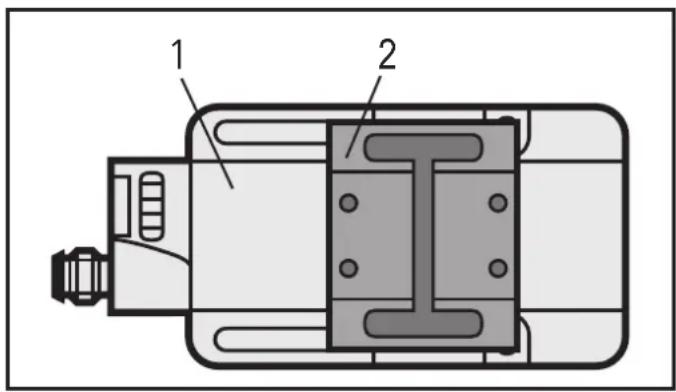

Positionner l'adaptateur de montage (2) sur le détecteur (1).

L'adaptateur est un accessoire et doit être commandé séparément (E10879).

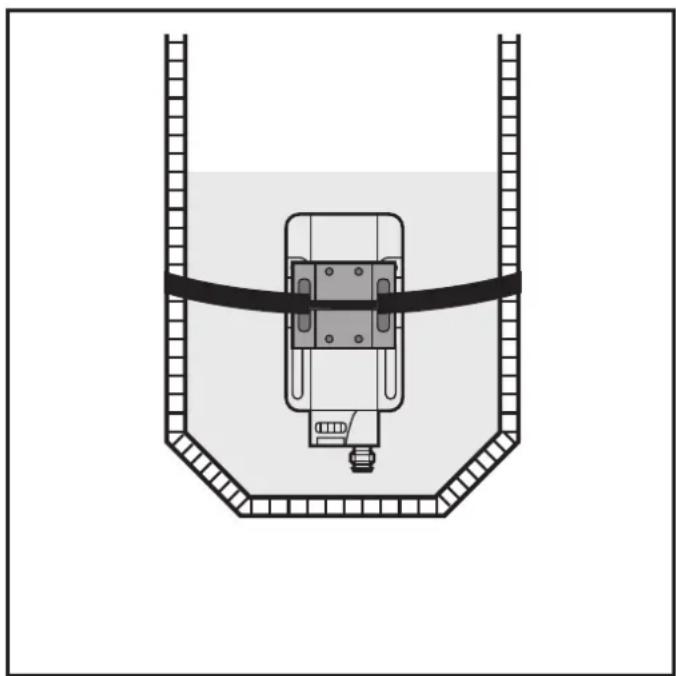

Monter le détecteur sur la paroi externe de la cuve à l'aide d'un collier de fixation.

Le collier de fixation est un accessoire et doit être commandé séparément (E10880).

Le détecteur détecte le fluide à travers la paroi de la cuve. Approprié pour des fluides secs et des liquides.

Seulement pour des cuves non métalliques.

Réglage

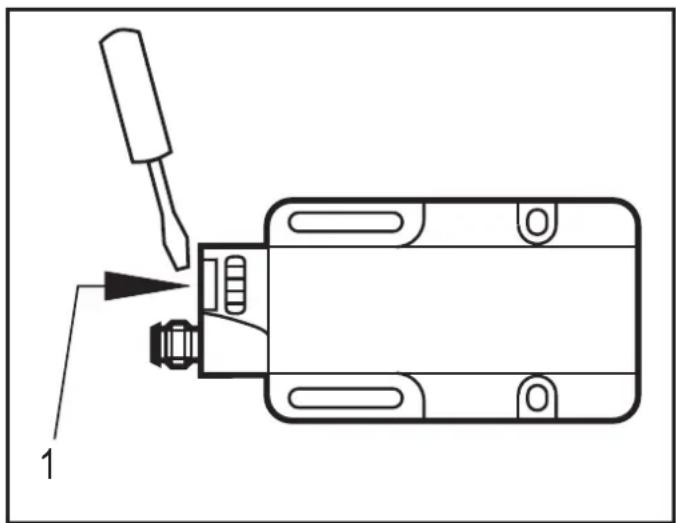

Le détecteur est réglé par l'objet Teach-in. Pour activer l'objet Teach-in, un objet métallique, p. ex. un tournevis, est nécessaire. Toucher la face active avec cet objet.

Face active de l'élément Teach-in:

Réglage vide

Le détecteur est réglé sur la cuve vide. Si le fluide est détecté, le signal de commutation change.

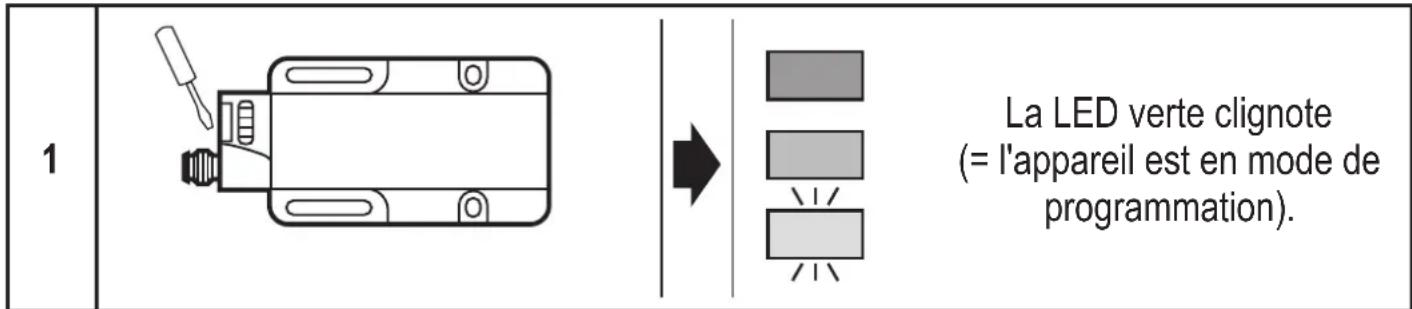

Activer l'élément Teach-in pour max. 5 s*

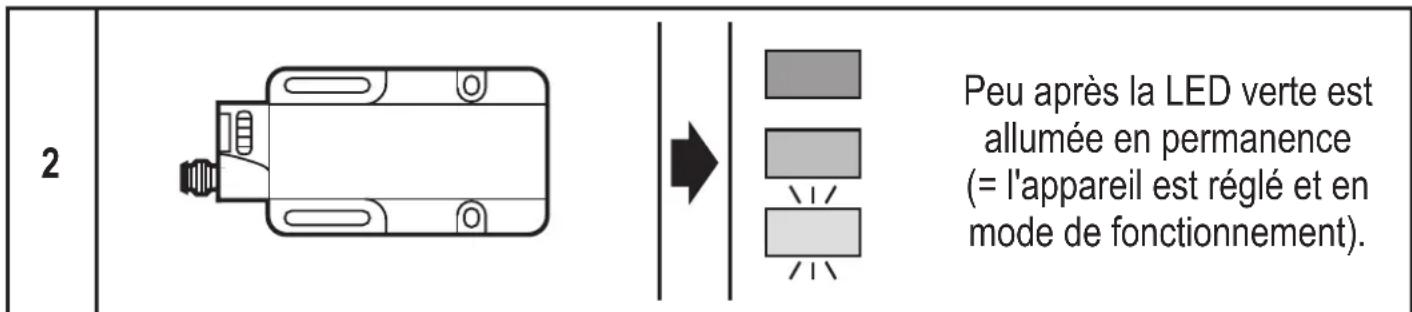

Désactiver l'élément Teach-in

Réglage plein

Le réglage vide suffit pour la plupart des applications. Mais en plus, vous pouvez aussi faire un réglage avec le fluide présent (p. ex. pour obtenir une capacité de réserve optimale pour des applications spéciales).

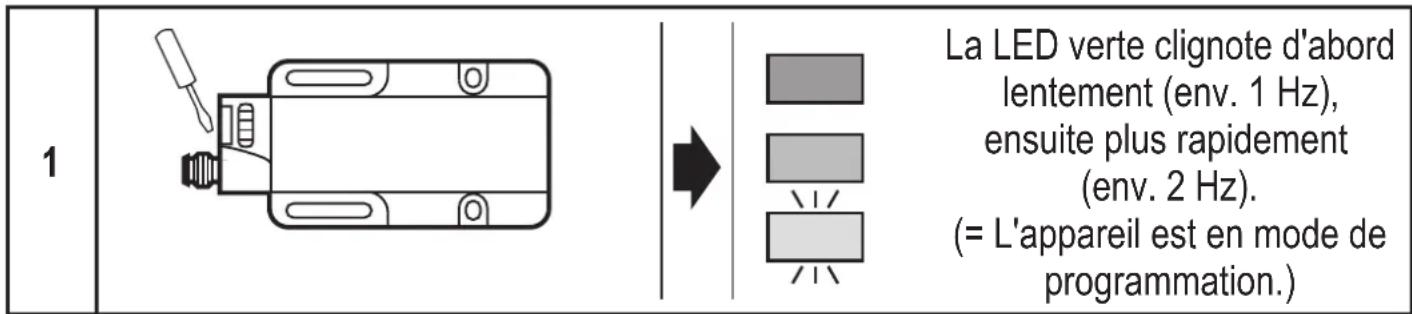

Activer l'élément Teach-in pour env. 5 s - 10 s*

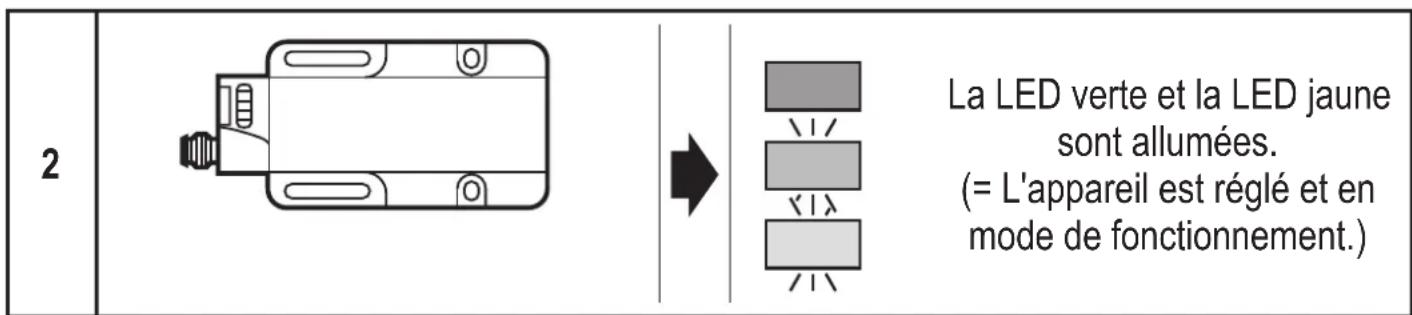

Désactiver l'élément Teach-in

*Vous pouvez aussi régler l'appareil via la broche 2 (fc-output) (programmation par fil). Un signal sur cette entrée correspond à l'activation de l'élement Teach-in.

Type FPKG: (+UB) à la broche 2.

Type FNKG: (-UB) à la broche 2.

La programmation par l'objet Teach-in est prioritaire à la programmation par fil par la broche 2 (fc-output). Une programmation au début ou en cours par le fil de programmation est bloquée par l'actionnement de l'objet Teach-in.

Les valeurs sauvegardées pour le réglage vide ne sont pas effacées par le réglage plein. Vous pouvez repeter le réglage plein aussi souvent que souhaité. Après un nouveau réglage vide, les deux seuils de commutation sont automatiquement mis; les dernières valeurs définies sont remplacées.

Si le réglage n'est pas possible (p. ex. signal "vide" et signal "plein" ont presque la même intensité), la LED rouge clignote après le réglage (en plus, la sortie contrôle fournit un signal 2 Hz).

Activer l'objet Teach-in brièvement (= validation), l'appareil passe en mode fonctionnement sans modification des valeurs. Répéter le réglage (en commençant par l'étape 1), si vous pouvez refaire le réglage.

Verrouiller / déverrouiller

1

La LED verte clignote d'abord lentement, ensuite plus rapidement. Après 10 s elle s'éteint, l'appareil est verrouillé.

Verrouiller: Activer l'élément Teach-in pendant min. 10 s*

2

→

Après env. 10 s toutes les LED s'éteignent brièvement. Ensuite l'appareil est déver-rouillé et les LED indiquent l'état de fonctionnement actuel.

Déverrouiller: Activer l'élément Teach-in pendant min. 10 s*

*Vous pouvez aussi verrouiller / déverrouiller l'appareil via la broche 2 (fc-output). Un signal sur cette entrée correspond à l'activation de l'élement Teach-in.

Type FPKG: (+UB) à la broche 2.

Type FNKG: (-UB) à la broche 2.

Si le fil fc-output est activé pour moins de 10s pendant que l'appareil est verrouillé, la LED rouge clignote pendant env. 5 s et indique une erreur de manipulation. Après env. 5 s, l'appareil retourne automatiquement au mode de fonctionnement.

Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Indication par LED et sortie contrôle :

LED verte L'appareil est opérationnel.
LED jaune ALLUMEE = la	sortie est commutée
LED jaune + rouge Clignot	ent = court-circuit de la sortie de commutation
LED rouge + sortie contrôle	ALLUMEE = zone de fonctionnement non sûre : si la cuve est replliée : le fluide est détecté de manière non - fiable si la cuve est vide : le signal vide a changé depuis le dernier réglage à vide (p. ex. par des dépôts) La sortie contrôle clignote (signal à 2 Hz) = erreur lors du réglage ou du verrouillage/déverrouillage
