Marque	IFM
Modèle	OI5005
Type de produit	Capteur photoélectrique industriel (système réflex / réflexion directe)
Tension d'alimentation (DC)	10-55 V DC
Tension d'alimentation (AC/DC)	20-250 V AC, DC, 47-63 Hz
Consommation (DC)	< 30 mA à 24 V
Consommation (AC/DC)	< 6 mA
Courant de sortie (DC)	250 mA, irréversible, protégé contre les courts-circuits et surcharges
Courant de sortie (AC)	350 mA AC jusqu'à +50°C, 250 mA AC jusqu'à +80°C, 100 mA DC
Type de sortie	PNP/NPN transistor (DC) ou semi-conducteur (AC/DC)
Système de détection	Réflex (rétro-réflexion) et réflexion directe
Programmation	Via pont de programmation (ouvert/fermé)
Protection	Courts-circuits et surcharges
Température de fonctionnement	Jusqu'à +80°C (selon courant)
Entretien de la lentille	Dégager la lentille de tout encrassement
Nettoyage recommandé	Ne pas utiliser de solvants ou produits abrasifs
Sécurité	Montage, raccordement et mise en service par personnel qualifié uniquement
Réparation	Uniquement par le fabricant

FOIRE AUX QUESTIONS - OI5005 IFM

Comment brancher l'appareil ?

Consultez les schémas de branchement dans la notice. Pour DC, utilisez les bornes PNP/NPN selon le modèle (OIR/OIP/OIT-FPKG, FNKG). Pour AC/DC, insérez un fusible miniature si nécessaire. Vérifiez le bon fonctionnement après un court-circuit.

Quelle tension d'alimentation utiliser ?

L'appareil accepte soit 10-55 V DC (avec courant résiduel inclus) soit 20-250 V AC/DC (47-63 Hz). Choisissez la version adaptée (DC ou AC/DC) selon votre application.

Comment programmer le système réflex ?

La programmation se fait via un pont de programmation. En mode réflex, pont fermé = obscurcissement, pont ouvert = éclairage. En mode réflexion directe, inversez : pont fermé = éclairage, pont ouvert = obscurcissement.

Comment nettoyer la lentille ?

Dégagez la lentille de tout encrassement. N'utilisez pas de solvants ni de produits qui pourraient abîmer les parties en plastique. Un chiffon doux et sec suffit.

Que faire en cas de dysfonctionnement ?

Prenez contact avec le fabricant. Toute responsabilité et garantie est déclinée en cas de mauvaise manipulation ou modification de l'appareil. Ne tentez pas de réparer vous-même.

Quels sont les types de sortie disponibles ?

En DC, la sortie est PNP/NPN transistor programmable (selon modèle). En AC/DC, la sortie est un semi-conducteur. Le courant de sortie varie selon la tension et la température.

Est-il protégé contre les courts-circuits ?

Oui, la sortie est protégée contre les courts-circuits et les surcharges. Après un court-circuit, vérifiez le bon fonctionnement de l'appareil.

Puis-je utiliser l'appareil en AC et DC ?

Oui, la version AC/DC accepte 20-250 V AC ou DC (47-63 Hz). Assurez-vous d'utiliser les schémas de branchement appropriés et un fusible miniature si spécifié.

Comment éliminer l'appareil en fin de vie ?

L'élimination doit être écologique selon les règlements nationaux en vigueur. Les détecteurs défectueux ne doivent être réparés que par le fabricant.

Quels sont les schémas de branchement ?

Les schémas sont détaillés dans la notice. Pour DC : OIR/OIP/OIT-FPKG (PNP) ou FNKG (NPN). Pour AC/DC : OIR/OIP/OIT-FBOA. Pour AC : OIT/OIR-FBOW. Consultez la section 6 de la notice.

MODE D'EMPLOI OI5005 IFM

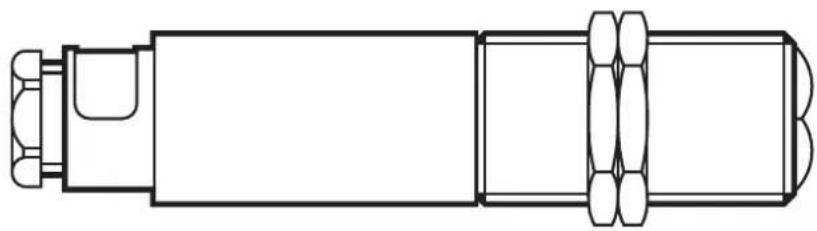

Notice d'utilisation

Système réflex avec contrôle

de polarisation OI

Système réflexion directe Ol

efectoroo

1.1 Symboles utilisés

Action à réaliser

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, dire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoit le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Toute responsabilité et garantie est déclinée en cas de mauvaises manipulations et/ou en cas de modifications de l'appareil.

3 Fonctionnement et caractéristiques

L'appareil est utilisé comme système réflex / réflexion directe.

4.1 DC

Tension d'alimentation: 10-55 V DC courant résiduelle incluse

Consommation: < 30 ~mA à 24 ~V

Courant de sortie: 250 mA irréversible, protégé

contré les courts-circuits et surcharges

Sortie: PNP/NPN transistor

4.2 AC/DC

Tension d'alimentation: 20-250 V AC, DC

47-63 Hz

Consommation: < 6 mA

Courant de sortie: 350 mA AC jusqu'à +50°C

250 mA AC jusqu'à +80°C, 100 mA DC

Sortie: semiconductor

5.1 Système réflexion directe

pont de programmation fermé (éclamation)

pont de programmation ouvert (obscurcissement)

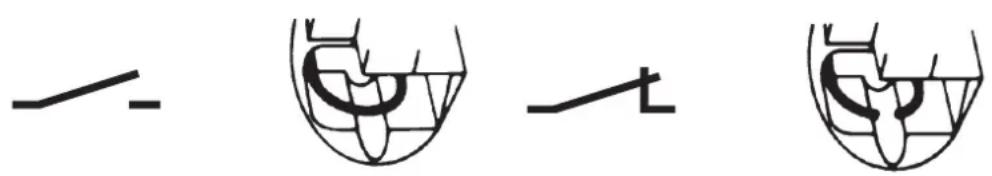

5.2 Système réflex

pont de programmation fermé (obscurcissement)

pont de programmation ouvert (éclamation)

6.1.1 OIR / OIP / Oit-fpkg - PNP

ouprogrammable

6.1.2 OIR / OIP / Oit-fnkg - NPN

ouprogrammable

6.2 AC/DC

Insérer un fusible miniature selon la fiche technique, si spécifié.

Vérifier le bon fonctionnement de l'appareil après un court-circuit.

6.2.1 OIR / OIP / Oit-fboa

ouprogrammable

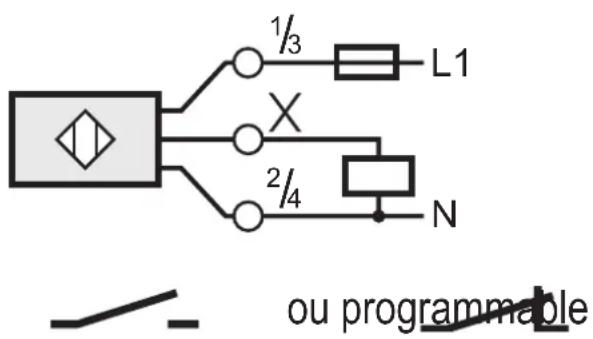

6.3 AC

Insérer un fusible miniature selon la fiche technique, si spécifié.

Vérifier le bon fonctionnement de l'appareil après un court-circuit.

7 Maintenance, réparation, élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abîmer les parties en plastique. S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www. ifm. com
