IV5033 - Détecteur de proximité inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité inductif
Marque	IFM
Modèle	IV5033
Catégorie	Détecteur de proximité inductif
Fonction	Détection sans contact de métaux
Portée nominale (Sn)	Voir étiquette sur l'appareil
Portée de travail (Sa)	0 ... (Sn x 0,81) mm
Matériau cible	Métaux ferreux (acier 37) ; autres métaux : portée réduite
Alimentation	10 - 30 V DC
Consommation	< 10 mA
Sortie	Signal de commutation (NO/NC selon modèle, voir étiquette)
Indication LED	Verte : tension d'alimentation ; Jaune : sortie commutée
Protection	IP67 (avec presse-étoupe adapté)
Montage	Non encastrable
Température de fonctionnement	-25 °C à +80 °C
Entretien	Aucun entretien nécessaire
Nettoyage	Garder la face active propre, sans dépôts métalliques
Sécurité	Mettre l'installation hors tension avant raccordement
Conformité	EN 60947-5-2
Réparabilité	Non réparable, remplacer l'appareil défectueux
Pièces détachées	Aucune pièce détachée disponible

FOIRE AUX QUESTIONS - IV5033 IFM

Quel est le principe de fonctionnement du détecteur IFM IV5033 ?

Le détecteur utilise un champ magnétique à haute fréquence pour détecter les métaux sans contact. Lorsqu'un objet métallique pénètre dans le champ, il induit des courants de Foucault qui réduisent l'oscillation, ce qui déclenche un signal de commutation.

Quelle est la portée de détection du IV5033 ?

La portée nominale (Sn) est indiquée sur l'étiquette de l'appareil. La portée de travail (Sa) est comprise entre 0 et Sn x 0,81 mm. Pour les métaux autres que l'acier 37, la portée est inférieure.

Quels métaux sont détectés par ce capteur ?

Le capteur détecte tous les métaux, mais la portée maximale est obtenue avec l'acier 37. Pour les métaux non ferreux (aluminium, cuivre, laiton), la portée est réduite.

Comment raccorder électriquement le détecteur IV5033 ?

Coupez l'alimentation avant tout raccordement. Ouvrez le détecteur (fig. 6), reliez le câble selon les indications de l'étiquette. Utilisez un presse-étoupe pour garantir l'étanchéité IP67.

Que signifient les LED verte et jaune sur le détecteur ?

La LED verte indique que la tension d'alimentation est présente. La LED jaune s'allume lorsque la sortie est commutée (objet détecté).

Comment monter le détecteur IV5033 ?

Vissez le détecteur sur une base de montage. Le montage est non encastrable : la face active doit dépasser du support métallique. Respectez les zones de dégagement et les distances minimales entre capteurs (fig. 3, 4, 5).

Quelles sont les distances minimales entre plusieurs détecteurs identiques ?

Les distances minimales sont illustrées dans les figures 4 et 5 de la notice. Elles dépendent de la disposition et du type de montage. En général, évitez tout interférence mutuelle en respectant ces écartements.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez que la tension d'alimentation est présente (LED verte). Nettoyez la face active de tout dépôt métallique. Assurez-vous que l'objet cible est dans la portée. Si la LED jaune ne s'allume pas, le capteur peut être défectueux et doit être remplacé.

Le détecteur IV5033 nécessite-t-il un entretien ?

Non, l'appareil ne nécessite aucun entretien. Gardez simplement la face active propre et exempte de corps étrangers métalliques, surtout si montée vers le haut.

Quelle est l'indice de protection IP et comment l'assurer ?

L'indice de protection est IP67 (étanche à la poussière et à l'immersion temporaire). Pour l'obtenir, utilisez un presse-étoupe adapté sur l'entrée de câble et refermez correctement le boîtier.

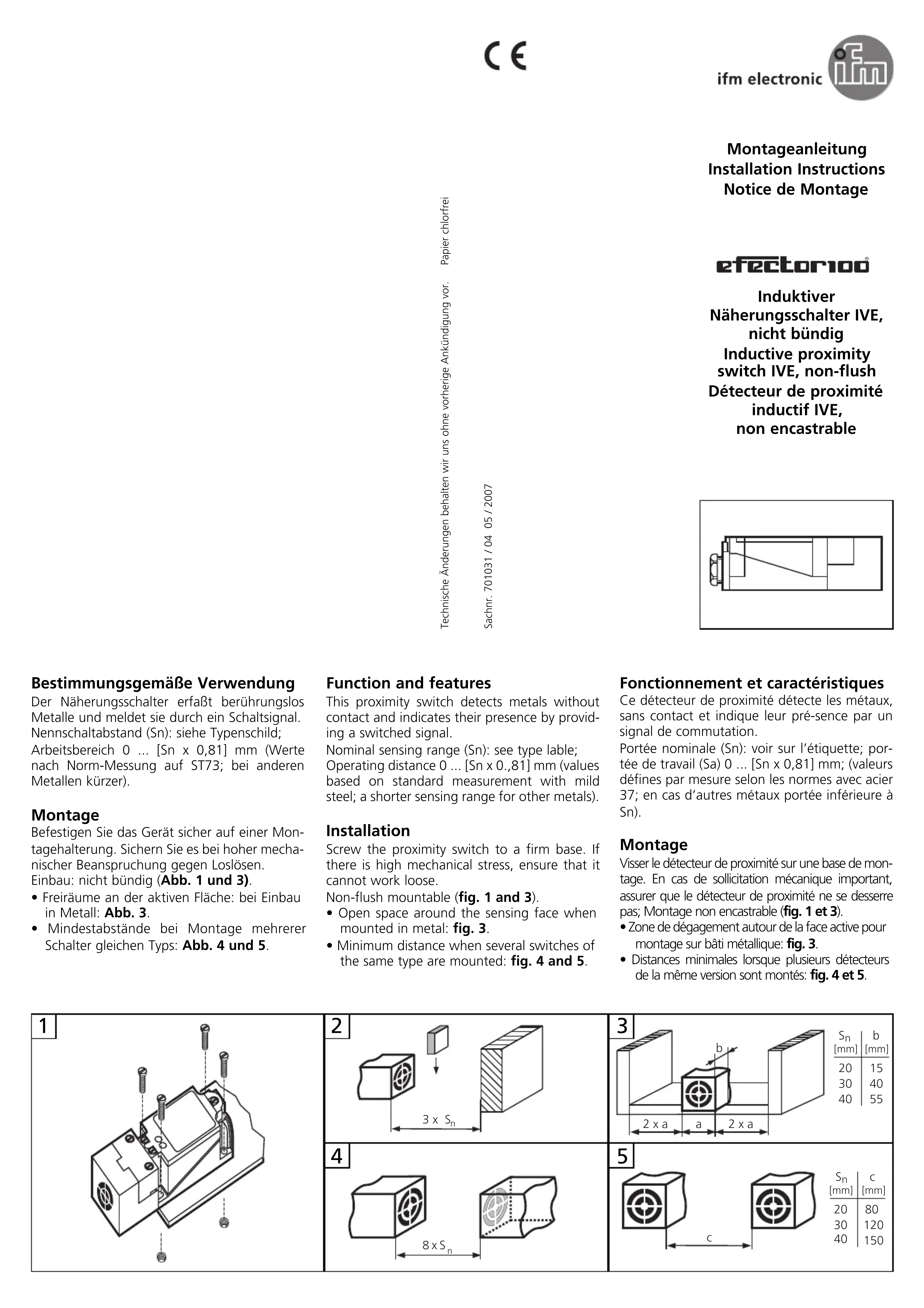

MODE D'EMPLOI IV5033 IFM

Détecteur de proximité inductif IVE, non encastrable

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) : voir sur l'étiquette ; portée de travail (Sa) 0... [Sn x 0,81] mm ; (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

Visser le détecteur de proximité sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur de proximité ne se desserre pas; Montage non encastrable (fig. 1 et 3).

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Ouvrir le détecteur de proximité (fig. 6) ; raccorder le câble selon les instructions de l'étiquette.

Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commencer séparément).

Enlever le cube détecteur (fig. 7) ; orienter la face active et remettre le cube détecteur.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien.

Pour un bon fonctionnement il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
