IV5053 - Détecteur de proximité inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité inductif
Marque	IFM
Modèle	IV5053
Portée nominale (Sn)	Indiquée sur l'étiquette
Portée de travail (Sa)	0 à (Sn × 0,81) mm
Tension d'alimentation	10-30 V DC
Consommation	Non spécifiée
Sortie	Commutation (NPN/PNP selon version)
Indication LED	Verte (alimentation), Jaune (sortie commutée)
Protection	IP67 (avec presse-étoupe approprié)
Mode de montage	Non encastrable
Zone de dégagement	Respecter les distances minimales entre détecteurs (fig. 4 et 5)
Matériau du boîtier	Non spécifié
Dimensions	Non spécifiées
Poids	Non spécifié
Fonctions principales	Détection de métaux sans contact, signal de commutation
Entretien	Aucun entretien nécessaire ; garder la face active propre
Nettoyage	Dégager la face active de tout dépôt métallique
Conformité CEM	Selon EN 60947-5-2
Pièces détachées	Non disponibles
Réparabilité	Non réparable par l'utilisateur
Notice	Disponible gratuitement au format PDF

FOIRE AUX QUESTIONS - IV5053 IFM

Comment installer le détecteur IV5053 ?

Le détecteur se visse sur une base de montage. Pour un montage non encastrable, respectez les zones de dégagement autour de la face active (fig. 3) et les distances minimales entre plusieurs détecteurs (fig. 4 et 5). Utilisez un presse-étoupe pour garantir l'IP67.

Quelle est la portée de détection ?

La portée nominale (Sn) est indiquée sur l'étiquette du détecteur. La portée de travail (Sa) est comprise entre 0 et (Sn × 0,81) mm, mesurée avec de l'acier 37. Pour d'autres métaux, la portée peut être inférieure.

Comment savoir si le détecteur est alimenté ?

La LED verte s'allume lorsque la tension d'alimentation est appliquée. Si elle ne s'allume pas, vérifiez l'alimentation et le câblage.

Que signifie la LED jaune ?

La LED jaune s'allume lorsque la sortie est commutée, c'est-à-dire qu'un métal est détecté dans la portée de travail.

Quel type de sortie possède le IV5053 ?

La sortie est une commutation. Selon la version, elle peut être NPN ou PNP. Consultez la fiche technique pour connaître le type exact.

Comment orienter la face active ?

Vous pouvez enlever le cube détecteur (fig. 7), orienter la face active dans la direction souhaitée, puis remettre le cube en place.

Faut-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien. Assurez-vous simplement que la face active et l'espace libre soient dégagés de tout dépôt métallique.

Quel degré de protection IP ?

L'IP67 est garanti à condition d'utiliser un presse-étoupe approprié (non fourni). Cela protège contre la poussière et l'immersion temporaire.

Le détecteur est-il compatible avec tous les métaux ?

Il détecte tous les métaux, mais la portée peut varier. La portée nominale est donnée pour l'acier 37. Pour l'aluminium, le cuivre ou l'inox, la portée effectue peut être réduite.

Où trouver des pièces détachées ?

Aucune pièce détachée n'est disponible. En cas de défaut, l'appareil doit être remplacé. La notice d'utilisation est disponible gratuitement au format PDF sur notre site.

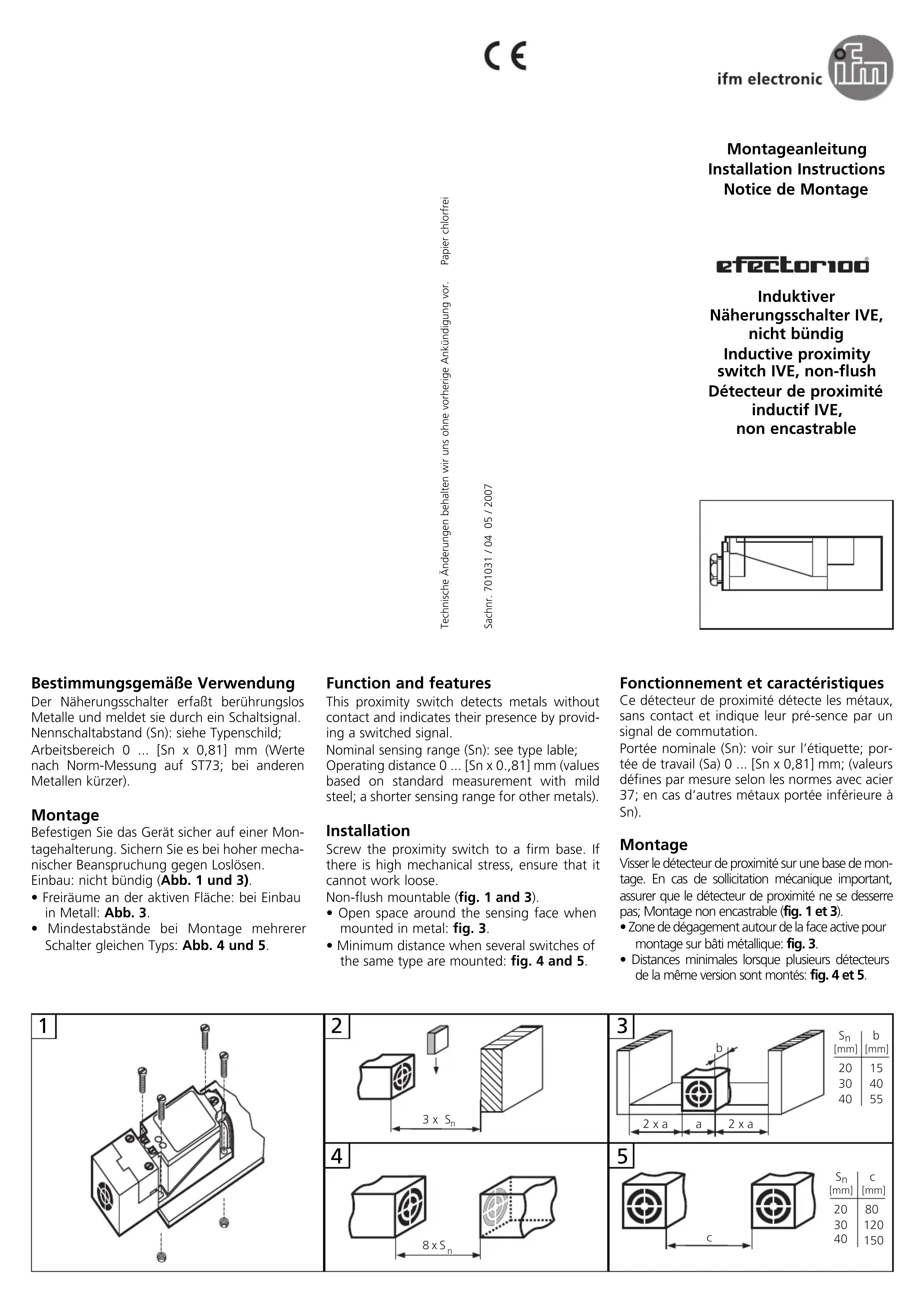

MODE D'EMPLOI IV5053 IFM

Détecteur de proximité

inductif IVE,

non encasable

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) : voir sur l'étiquette ; portée de travail (Sa) 0... [Sn x 0,81] mm ; (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

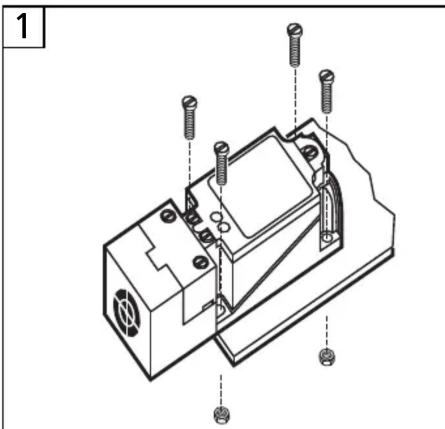

Visser le détector sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détector de proximé ne se desserre pas; Montage non encastrable (fig. 1 et 3).

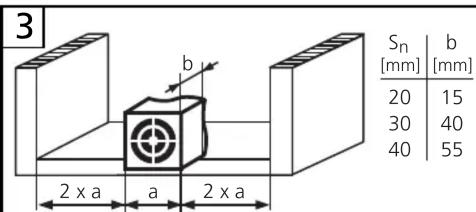

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.

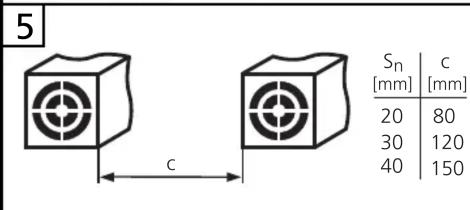

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commencer séparément).

Enlever le cube détecteur (fig. 7) ; orienter la face active et remettre le cube détecteur.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien.

Pour un bon fonctionnement il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
